写在前面
电源模块的测试项多、重复度高、对数据精度要求严格。手动测试耗时，记录和追溯也容易出错。这篇文记录我从零搭建电源模块自动化测试系统的完整过程。
一、测试需求拆解------搭系统之前先理清楚
直接上硬件写代码搭软件，容易做到一半发现需求漏了。先把测试需求按模块拆清楚：
▎DC-DC模块常规测试矩阵
输入特性：输入电压范围、启动冲击电流、静态功耗
输出特性：输出电压精度、负载调整率、线性调整率、纹波/噪声
效率曲线：25%/50%/75%/100% 四个负载点的转换效率
保护验证：OVP、OCP、OTP、短路保护及自恢复
动态性能：负载跳变瞬态响应（过冲+恢复时间）
可靠性：满载老化（常温/高温）、温度循环
【实操批注】 以上是完整矩阵，不一定全做自动化。优先自动化的标准：①重复频次高 ②步骤固定 ③数据需要留存追溯。一次性或低频项，手动可能更经济。
▎几个必须提前确认的细节
**纹波带宽限制：**20MHz限制和全带宽结果差异大（3-5倍）。验收标准用哪个，系统就配哪个。
**效率采样方式：**输入电流采源面板读数 vs 万用表串联采样，精度差1-2%。必须以高精度万用表为准。
**动态响应跳变速率：**di/dt不同，响应波形完全不同。要与规格书严格一致。
**热稳定等待：**效率和纹波在热平衡前后差异显著。小功率30s起，大功率1-2分钟。
二、方案选型
主流的三条技术路线：
①自研LabVIEW/C#程序。完全自主可控，但前提是有能长期维护代码的人。换仪器改驱动、人员流动代码变遗产、版本分散结果不一致。适合有专职测试开发的大团队。
②国际品牌商业方案（Keysight PathWave、NI TestStand）。功能全面、生态完整，价格门槛高（几十万起），国产仪器驱动支持可能不全。适合预算充足的大型组织。

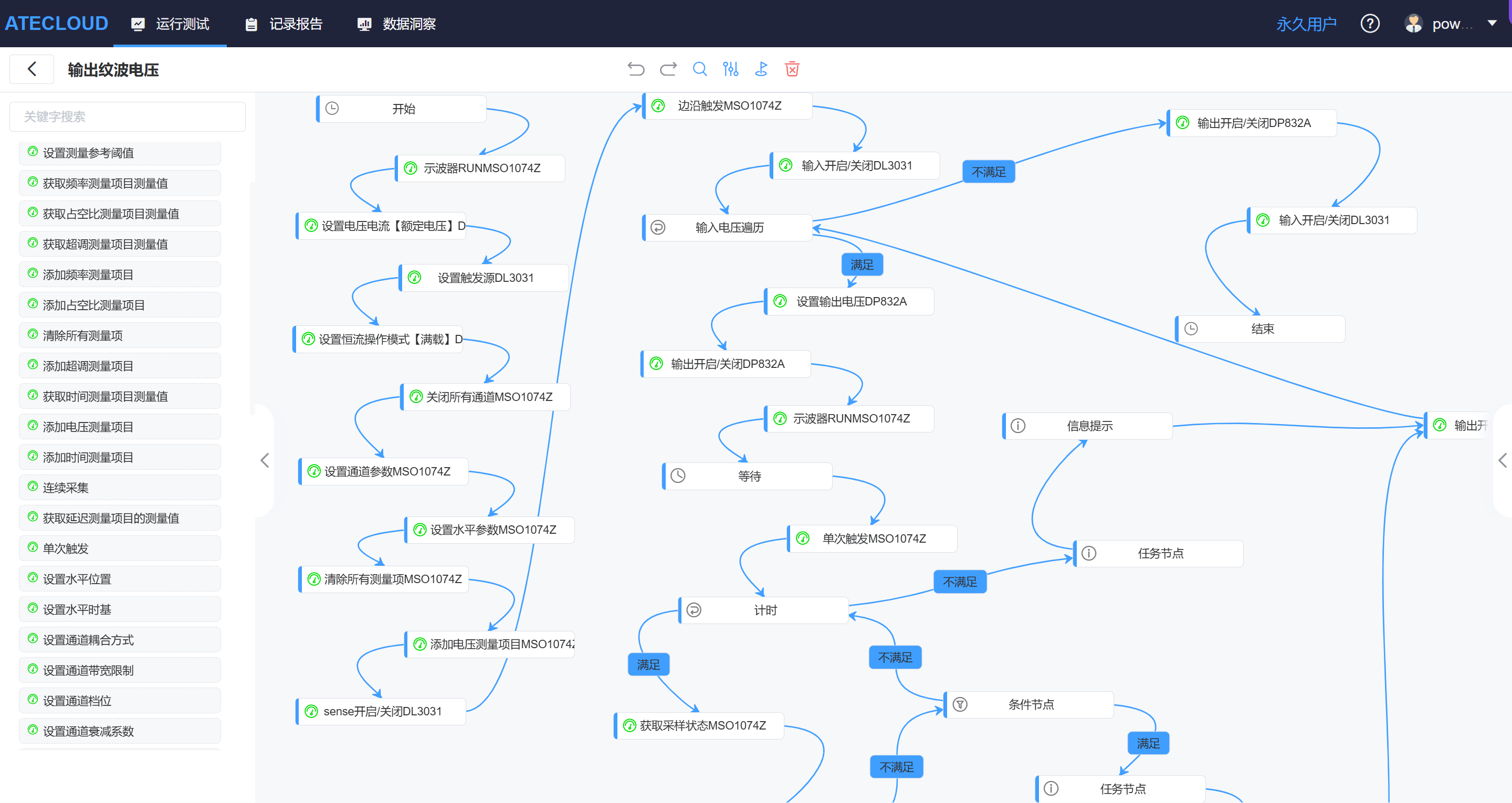

③ATECLOUD平台。纳米软件开发。拖拽式流程图编排 + ATEBOX边缘设备仪器接入 + 数据集中管理。测试工程师自己就能搭流程、改流程、维护流程。
【我的选型逻辑】 我选ATECLOUD的原因：团队没有专职测试开发，测试工程师要能自己搭和改流程。同时有多工位数据汇总的需求。
三、ATECLOUD搭建过程

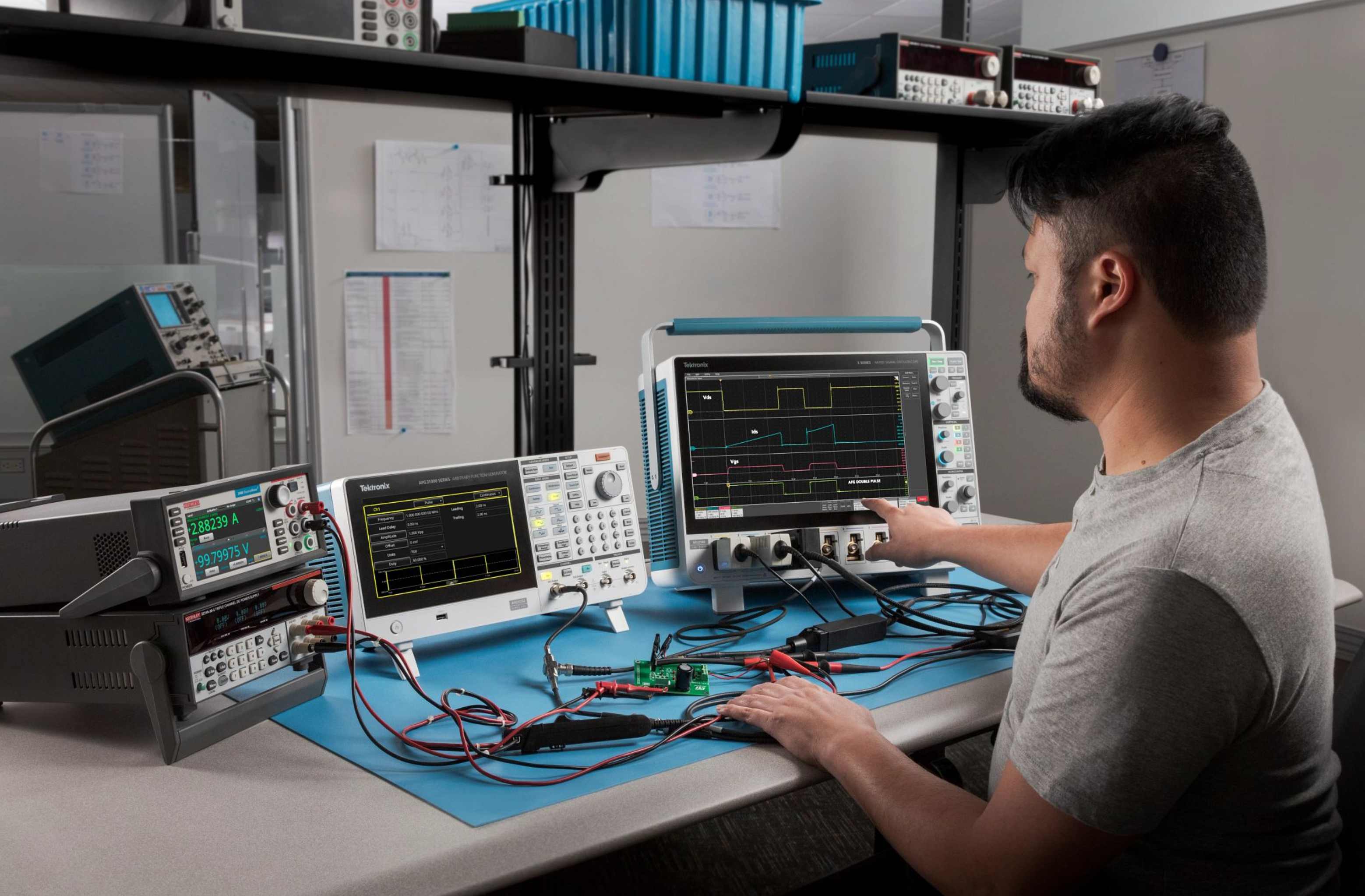

3.1 硬件连接
我的配置：
程控电源 Chroma 62024P → 输入激励
电子负载 Chroma 63204 → 负载模拟
万用表 Keysight 34461A → 高精度采样
示波器 Tektronix MDO34 → 纹波/动态响应
ATEBOX → 统一接入仪器，以太网连接服务端
【提示】 仪器型号仅供参考。ATECLOUD支持主流品牌，具体型号兼容性可和技术支持确认。
3.2 效率测试流程
**Step 1 初始化节点：**检测仪器连接，异常则终止
**Step 2 程控电源节点：**设置输入电压，注意选对量程
**Step 3 电子负载循环节点：**25%→50%→75%→100% 逐点加载
**Step 4 等待延时节点：**每点等待热稳定（≥30s）
**Step 5 万用表采样节点：**同步读取 Vin/Iin/Vout/Iout
**Step 6 公式计算节点：**η = (Vout×Iout)/(Vin×Iin)×100%
**Step 7 数据记录节点：**写入数据库，绑定编号和批次
【⚠ 参数注意】 公式节点注意单位统一。不同仪器返回单位可能不同（A vs mA）。建议显式标注：η = (Vout(V)×Iout(A))/(Vin(V)×Iin(A))×100%。

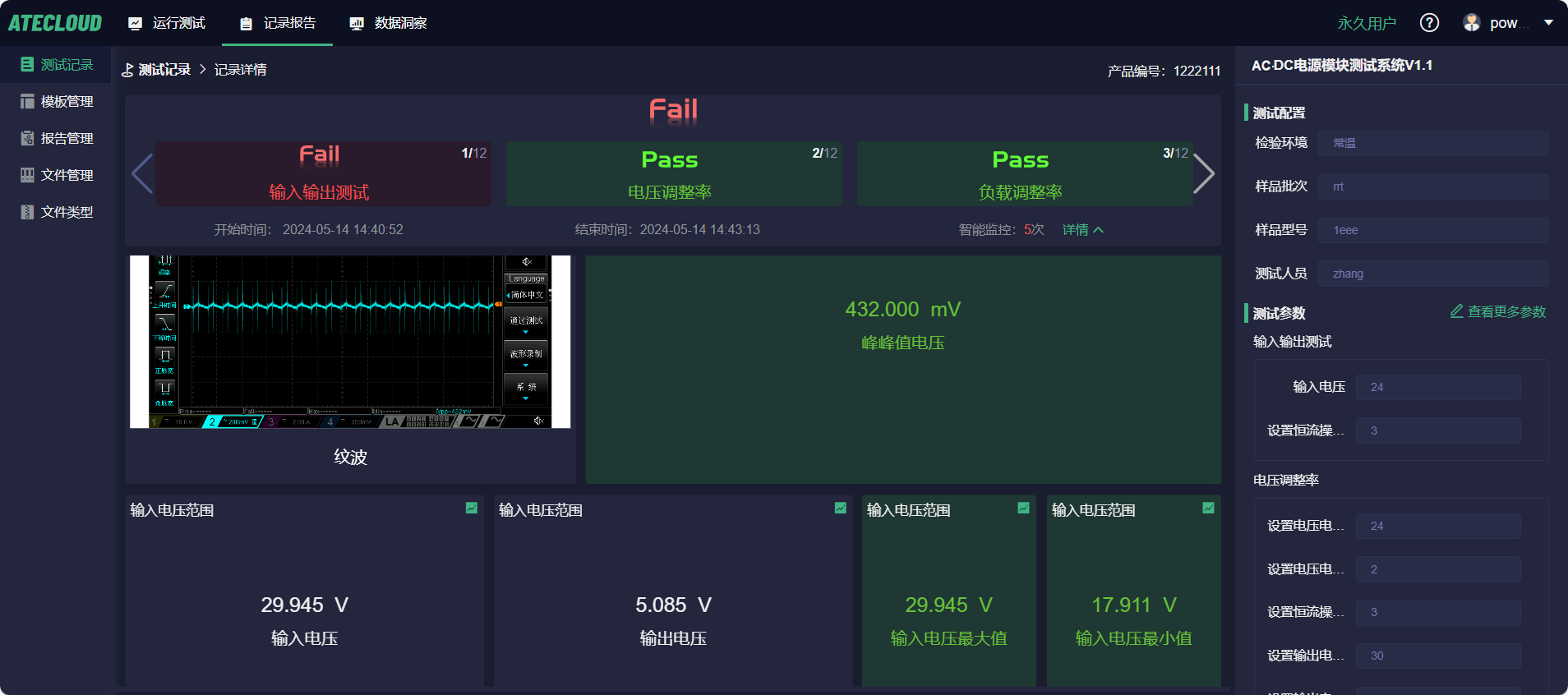

3.3 纹波测试流程
示波器配置：AC耦合 | 带宽限制20MHz | 探头10X | 时基1-10ms/div | 采样率≥1GSa/s
流程：示波器采集节点 → 波形参数提取（Vpp）→ 判定节点 → 数据记录
【实操批注】 纹波测量对环境敏感：工位远离大功率设备；探头地线用弹簧接地；测量点选输出电容之后、负载之前。搭流程前先手动验证环境底噪。
3.4 动态响应测试
自动化难度最高的一项。核心是触发同步------示波器必须在负载跳变瞬间采集，时间窗口仅几十微秒。
实现方式：电子负载动态跳变模式 → Trigger Out连接示波器外触发 → 采集波形 → 提取过冲和恢复时间 → 判定。
【留白/需确认】 判定参数（过冲允许范围、恢复时间定义、稳态阈值）必须提前写入系统。建议先手动确认波形质量，再编入自动化。

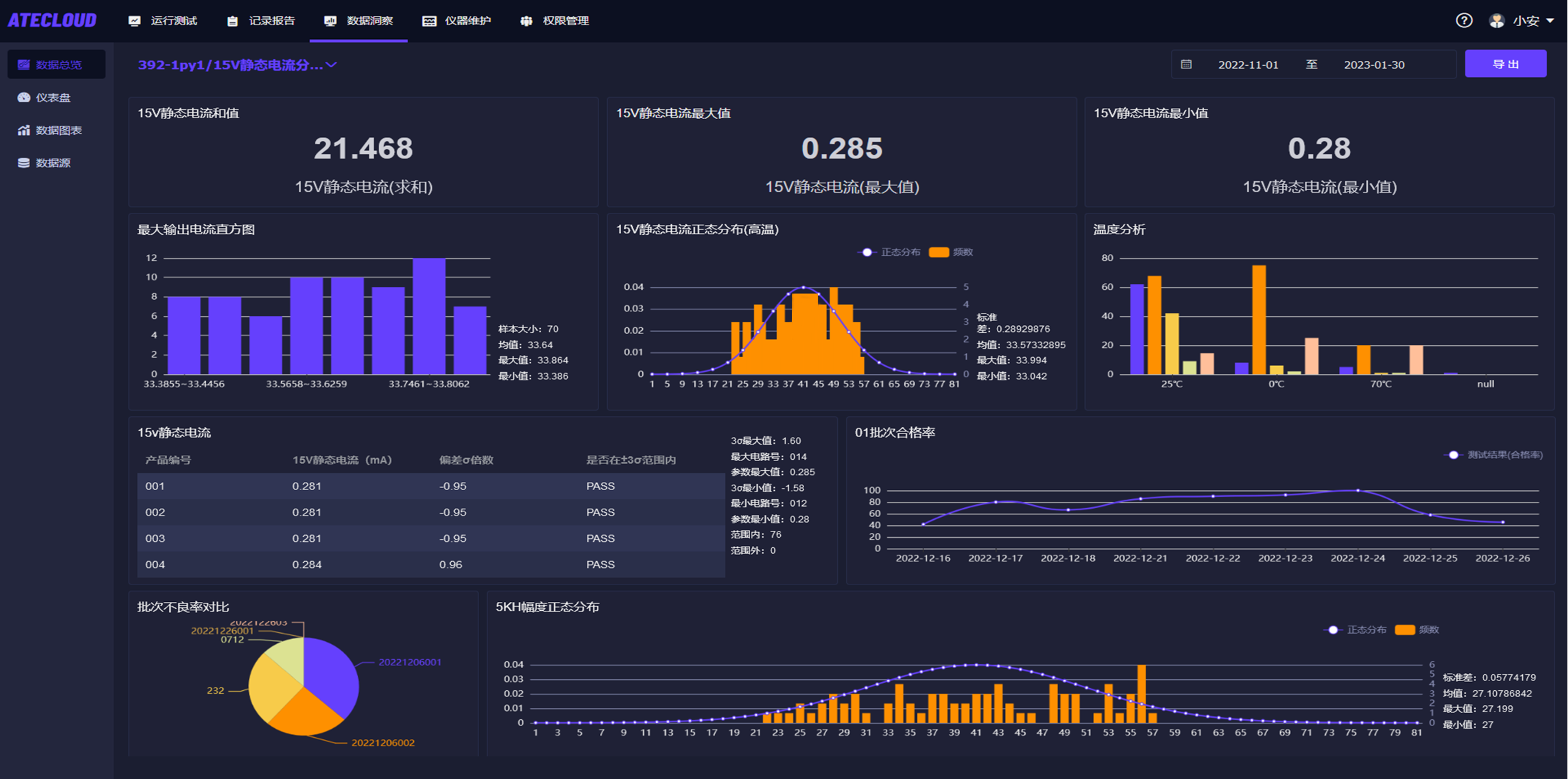

四、数据管理与报表
数据自动关联模块编号、批次、工位、时间戳。支持历史查询、自定义报表、SPC统计（CPK、良率趋势）。不展开。、
五、常见问题
**Q：需要写代码吗？**核心流程不需要。复杂计算用脚本节点写表达式。
**Q：支持哪些仪器？**主流品牌（Keysight、Tektronix、Chroma、Keithley、Rigol、ITECH等）均已支持。
**Q：多工位并行？**可以。每工位一台ATEBOX，数据统一汇总。
以上是完整搭建记录。每个团队的仪器和需求不同，具体参数以实际为准。有问题欢迎留言讨论。
