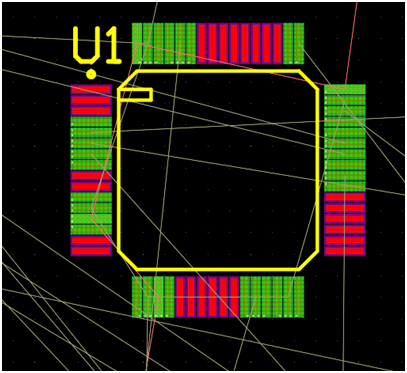

LQFP64 引脚变绿且报错距离 <0.254mm，说明触发了 PCB 设计规则的 安全间距（ Clearance ）
问题原因解释
芯片物理引脚之间最窄处通常只有 0.17 - 0.27mm ，而当前 PCB 规则设置的全局最小间距是 0.254mm (10mil) -8。这意味着芯片内部焊盘之间的实际距离，比规则要求的最小距离还要小，因此软件判定为"间距不足"，并用绿色高亮报错。
解决这个问题的核心思路是：告诉 Altium Designer ，对这个 LQFP64 封装内部的焊盘间距 " 网开一面 " 。
解决方法推荐
方法一：勾选"忽略同一封装内的焊盘间距"（最简单、最推荐）
这个选项的作用是让软件在检查间距时，不再计算同一个封装内部引脚与引脚之间的距离。

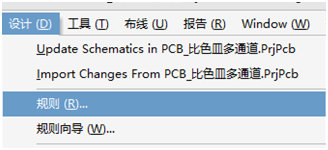

在 PCB 编辑界面，按快捷键 D + R，打开 设计规则 (Design Rules) 窗口-1-3。
在左侧导航树中，依次展开 Electrical → Clearance。

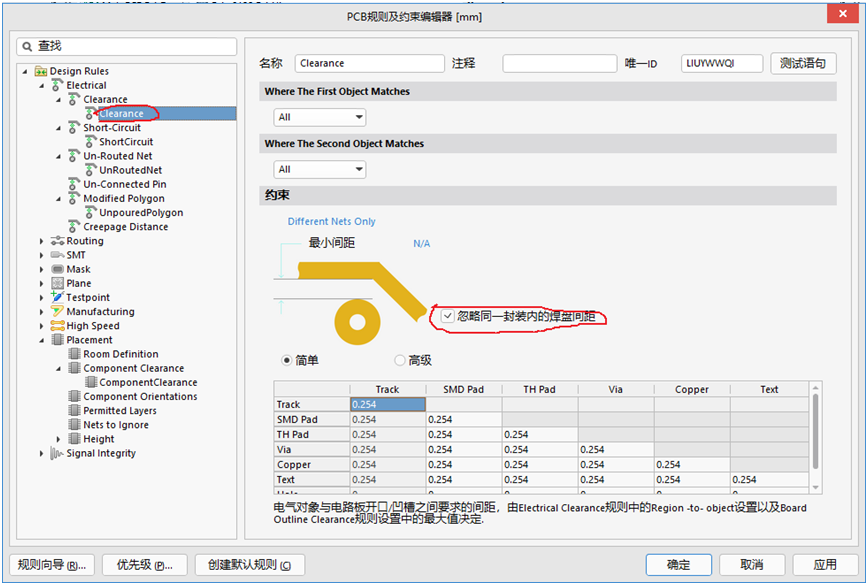

双击默认的规则（通常叫 Clearance），在右侧下方的 Constraints 区域，找到并勾选 Ignore Pad to Pad Clearance within a footprint（忽略同一封装内的焊盘间距）-5-8。
点击 Apply 和 OK 保存设置。
回到 PCB 界面，按快捷键 T + D 重新运行一次设计规则检查（DRC），绿色的警告就会消失。
按图操作
