【沁恒蓝牙开发】ADC DMA定时采样、转化

weixin_456808382026-05-01 21:08

文章目录

1、初始化ADC
2、定时转化ADC值
3、完整代码

本文基于CH592，也可以移植到沁恒其他蓝牙芯片上，如CH58X CH59X系列

ADC 有DMA 就可以实现ADC按照设定的采样时间采样数据，数据采样后放入DMA内，在有需要的时候就可以取出采样值，转化。

常用于需要定时采集的场景

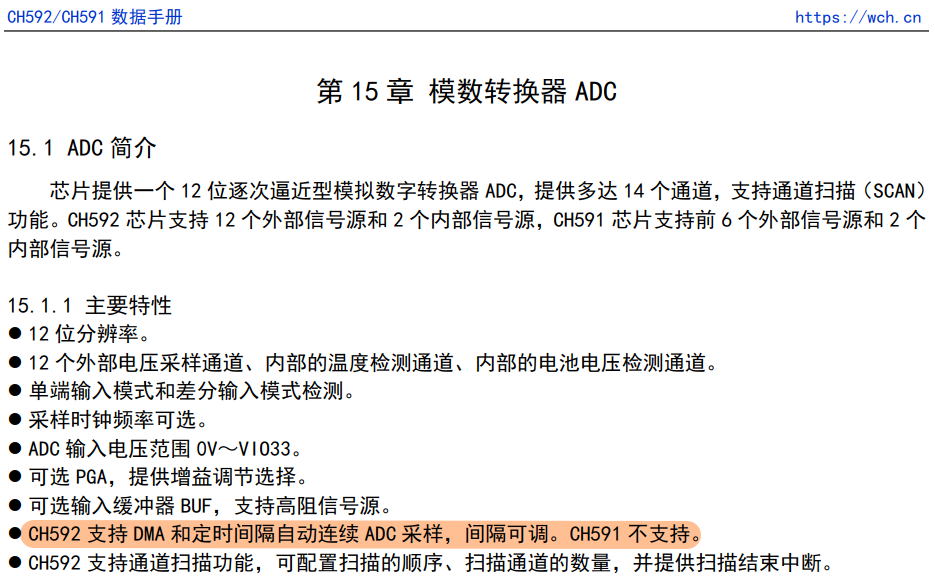

规格书介绍如下：

1、初始化ADC

c 复制代码

/* DMA单通道采样：选择adc通道0做采样，对应 PA4引脚 */
PRINT("\n3.Single channel DMA sampling...\n");
GPIOA_ModeCfg(GPIO_Pin_4, GPIO_ModeIN_Floating);
ADC_ExtSingleChSampInit(SampleFreq_4, ADC_PGA_0);
ADC_ChannelCfg(0);

uint8_t temp = 0;
temp = (GPIO_Pin_4 << 0);
R32_ADC_SCAN_CFG1 = temp;
PRINT("R32_ADC_SCAN_CFG1 = %X\n",temp );

ADC_AutoConverCycle(1);
// 采样周期为 (256-1)*16个系统时钟，周期太小可能会导致中断关闭DMA不及时
ADC_DMACfg(ENABLE, (uint32_t)&adcBuff[0], (uint32_t)&adcBuff[1], ADC_Mode_LOOP);

ADC_StartAutoDMA();

2、定时转化ADC值

C 复制代码

double Voltage=(double)adcBuff[0]/2048*1.05;

PRINT("ADC Value %04d   Voltage = %04f  \n",adcBuff[0],Voltage);
adcBuff[0] = 0;//不可省

3、完整代码

注：

①在中断内的变量需要用volatile 修饰

②中断内不建议耗时较久或直接执行任务，所以通过定时器配合标志位控制读取ADC DMA内的值并转化、打印

c 复制代码

uint16_t adcBuff[40];

volatile uint8_t PRINT_flag = 0;


int main()
{
    /* 芯片初始化--按照芯片添加 */

    /* 配置定时器0 */
    TMR0_TimerInit(FREQ_SYS / 10);         // 设置定时时间 100ms
    TMR0_ITCfg(ENABLE, TMR0_3_IT_CYC_END); // 开启中断
    PFIC_EnableIRQ(TMR0_IRQn);

    /* DMA单通道采样：选择adc通道0做采样，对应 PA4引脚 */
    PRINT("\n3.Single channel DMA sampling...\n");
    GPIOA_ModeCfg(GPIO_Pin_4, GPIO_ModeIN_Floating);
    ADC_ExtSingleChSampInit(SampleFreq_4, ADC_PGA_0);
    ADC_ChannelCfg(0);

    uint8_t temp = 0;
    temp = (GPIO_Pin_4 << 0);
    R32_ADC_SCAN_CFG1 = temp;
    PRINT("R32_ADC_SCAN_CFG1 = %X\n",temp );

    ADC_AutoConverCycle(1); // 采样周期为 (256-192)*16个系统时钟，周期太小可能会导致中断关闭DMA不及时
    ADC_DMACfg(ENABLE, (uint32_t)&adcBuff[0], (uint32_t)&adcBuff[1], ADC_Mode_LOOP);

    ADC_StartAutoDMA();

    while(1)
    {
        if(PRINT_flag == 1){
            PRINT_flag = 0;
            double Voltage=(double)adcBuff[0]/2048*1.05;

            PRINT("ADC Value %04d   Voltage = %04f  \n",adcBuff[0],Voltage);
            adcBuff[0] = 0;//不可省
        }
    }
}


__INTERRUPT
__HIGH_CODE
void TMR0_IRQHandler(void) // TMR0 定时中断
{
    if(TMR0_GetITFlag(TMR0_3_IT_CYC_END))
    {
        TMR0_ClearITFlag(TMR0_3_IT_CYC_END); // 清除中断标志
        PRINT_flag = 1;
    }
}
