CCS快速使用4(tim,pwm)

阅读须知：

本文章参考立创，主要用于小编自用，也希望可以帮助他人，意在快速实现开发，文中使用板子为mspm0g3507。

TIM:

基本了解

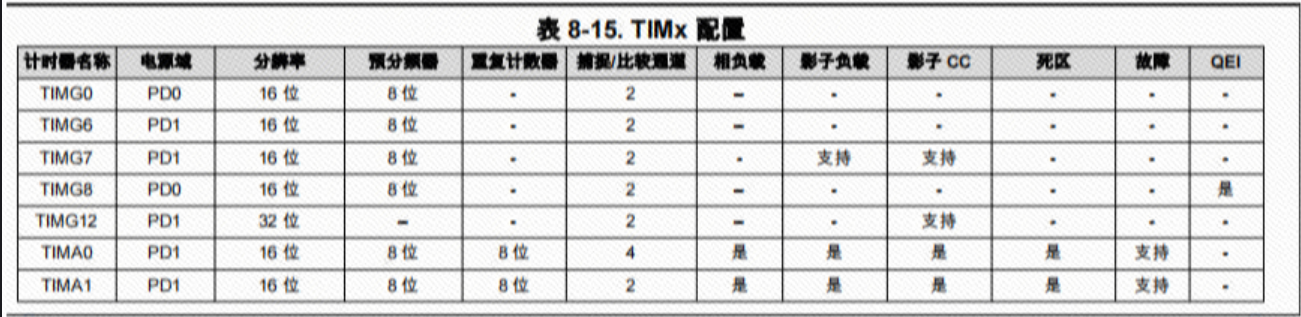

MSPM0G系列一共有7个定时器，可以分为2种类型，通用计时器（TIMG）和高级控制计时器（TIMA）。不同类型的定时器所拥有的功能数量不同，一般高级定时器的功能最多，通用定时器次之。具体功能对照可以查看用户手册的第1436页。

参数配置

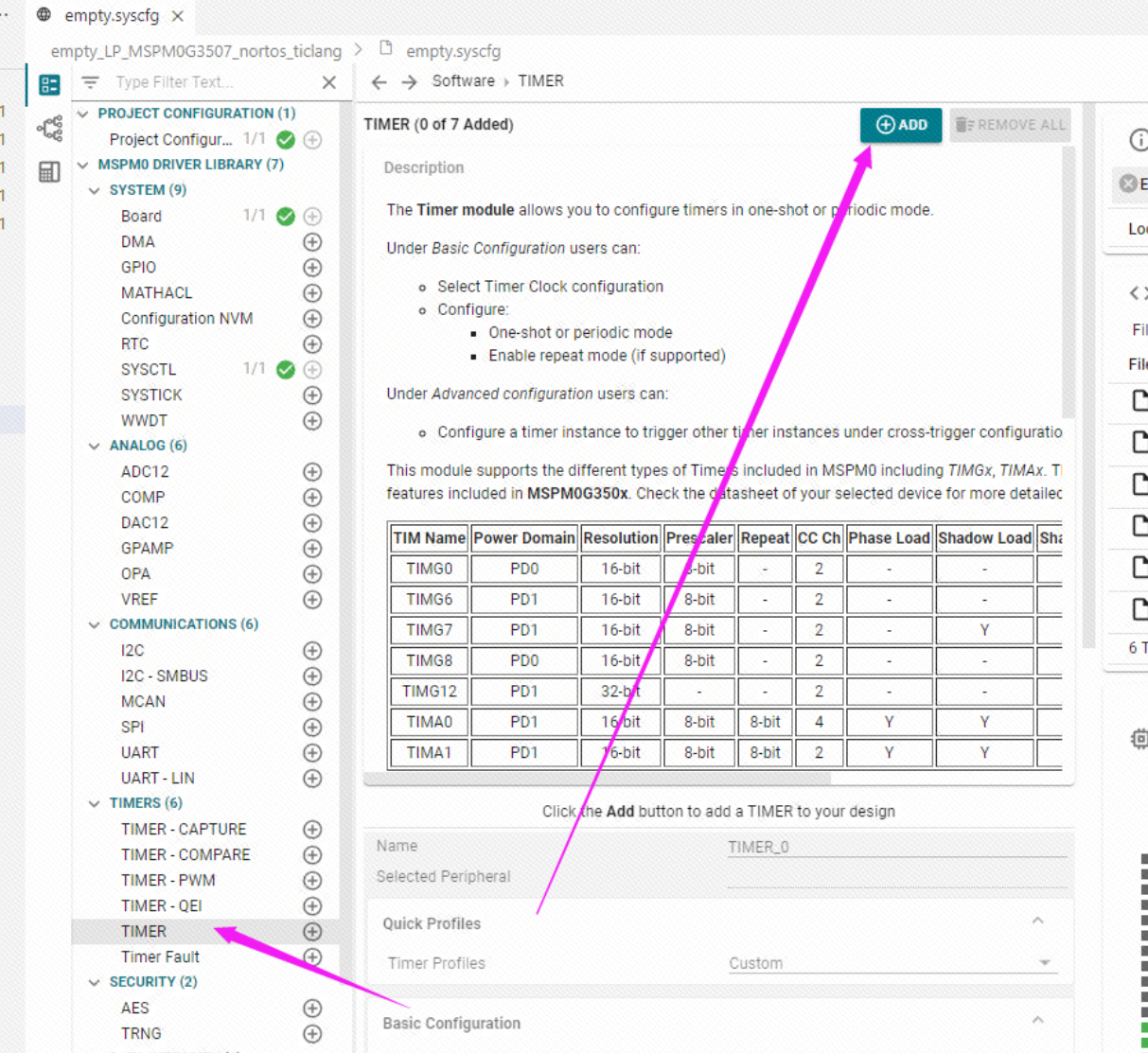

在sysconfig中，左侧可以选择MCU的外设，我们找到并点击TIMER选项卡，在TIMER中点击ADD，就可以添加定时器外设。

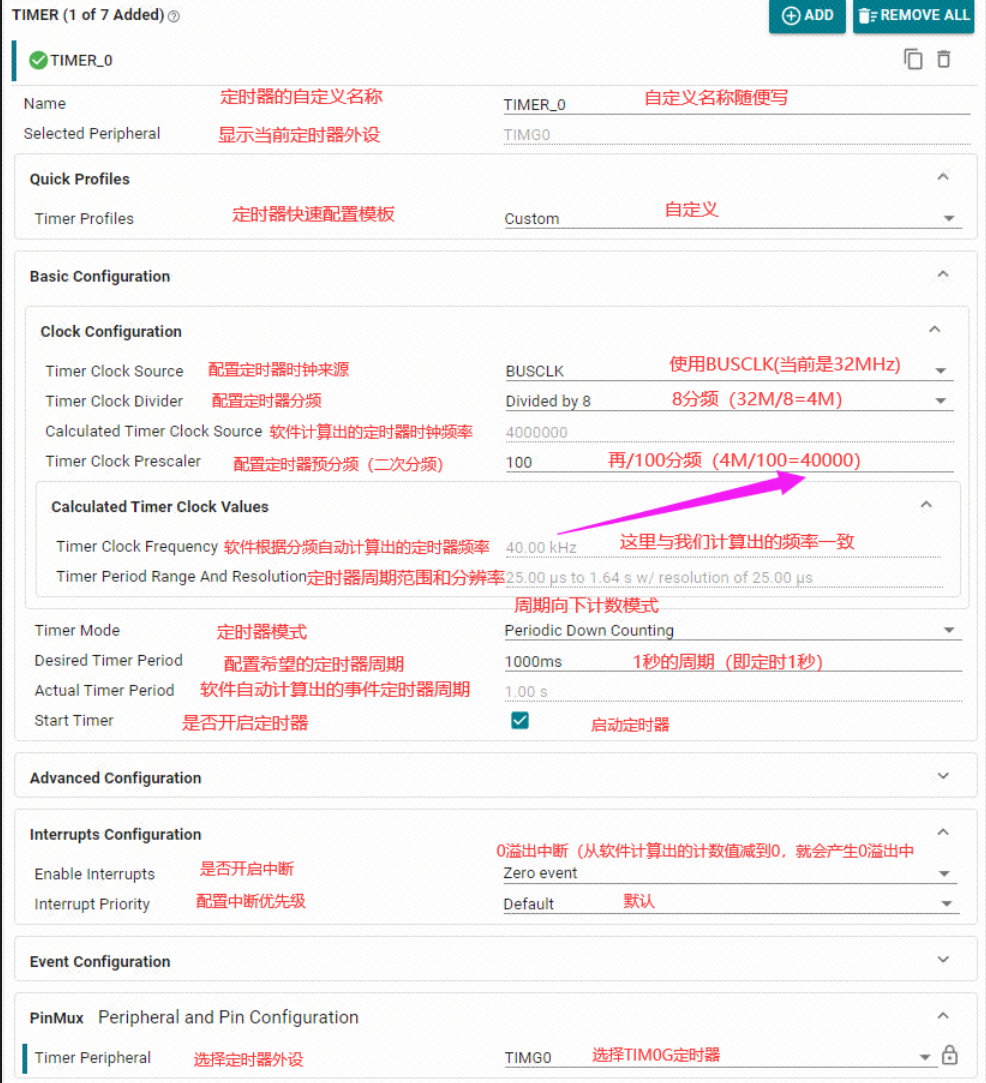

配置定时器的时钟、分频、周期以及中断等参数。

软件部分

PWM:

参数配置

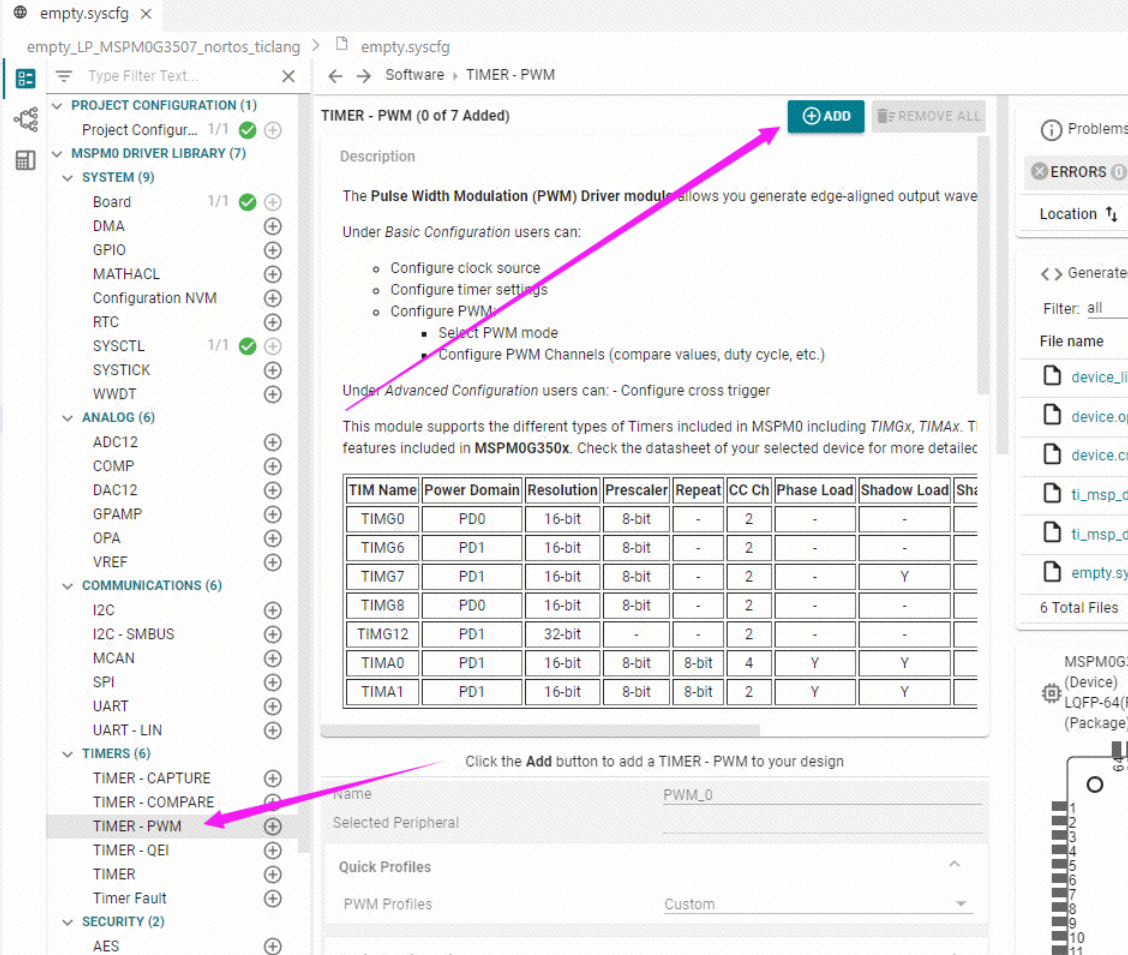

在sysconfig中，左侧可以选择MCU的外设，我们找到并点击TIMER-PWM选项卡，在TIMER-PWM中点击ADD，就可以添加定时器下的PWM外设。

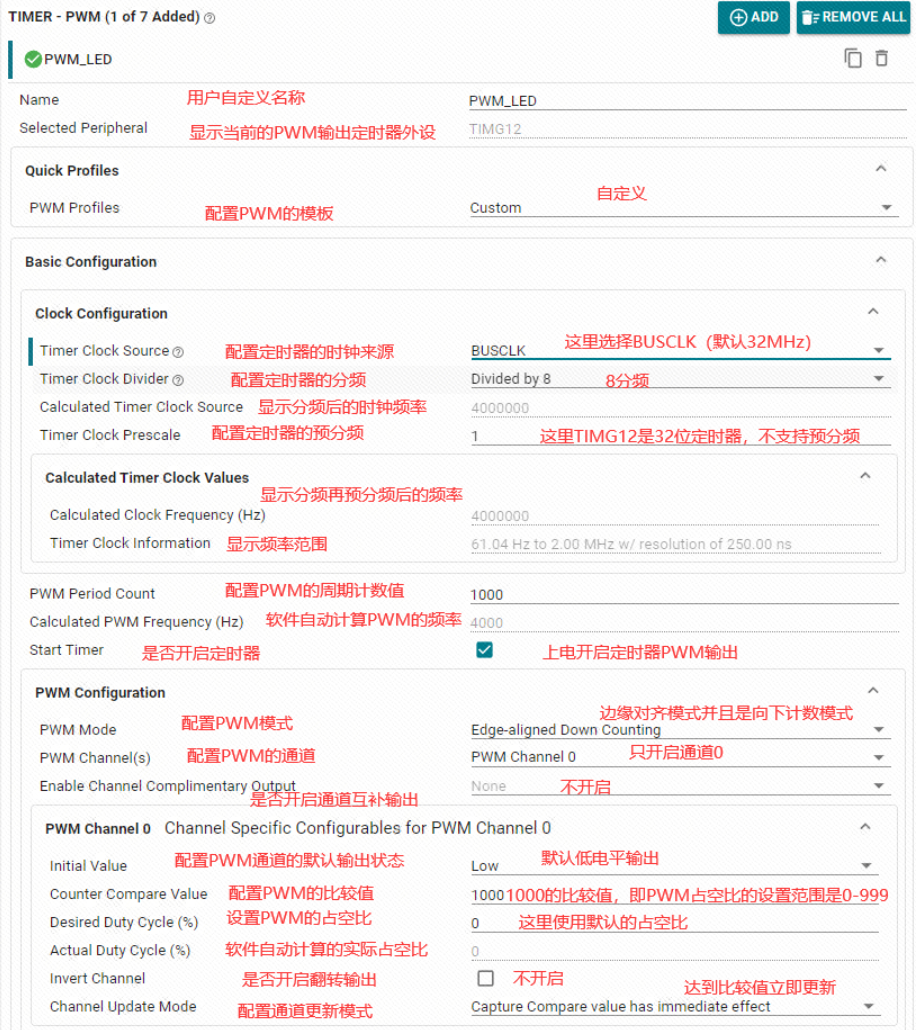

PWM参数的配置

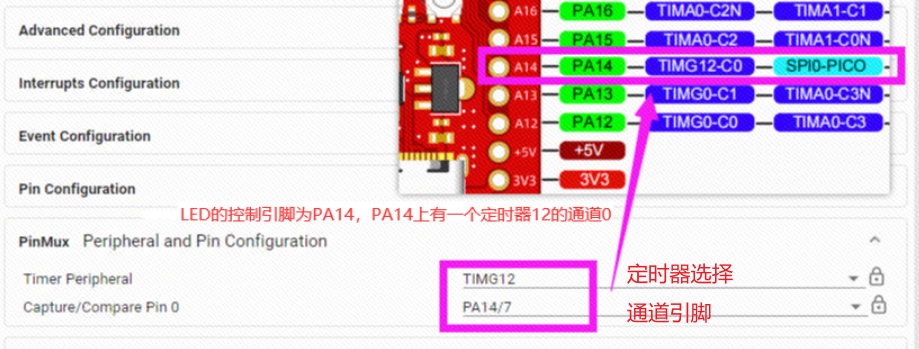

引脚的设置。

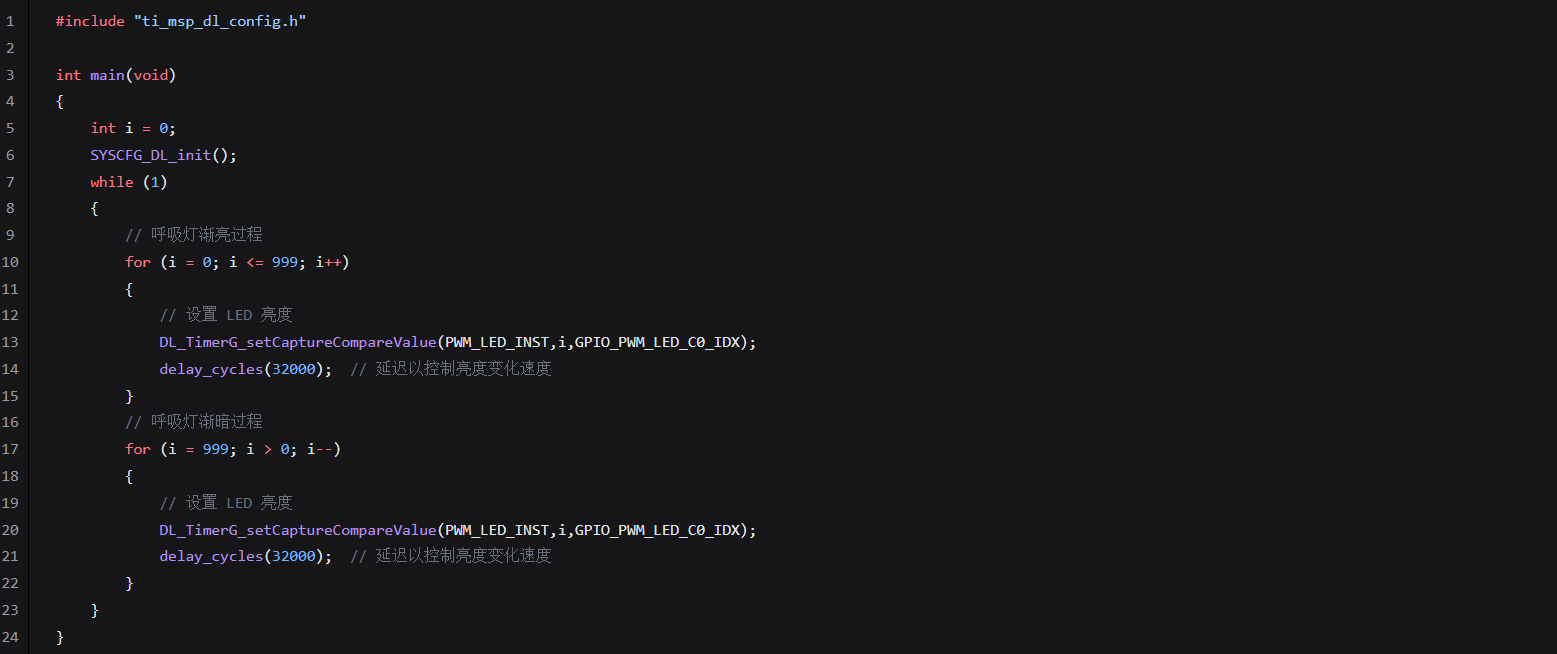

软件部分

设置比较值

DL_TimerG_setCaptureCompareValue(GPTIMER_Regs *gptimer, uint32_t value, DL_TIMER_CC_INDEX ccIndex);

参数为：定时器句柄，设置值，目标通道。
