接前一篇文章：M24C64芯片资料与程序代码（1）
二、详细描述
1. 总述
这些I2C兼容的电可擦除可编程存储器（EEPROM）设备被组织为8192x8位（M24C64）和4096 x8位（M24C 32）。

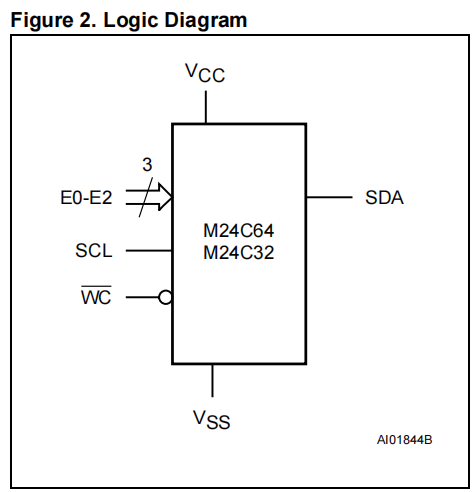

芯片逻辑图如下：
I2C使用双线串行接口，包括双向数据线和时钟线。根据I2C总线定义，此设备携带内置的4位设备类型标识符代码（1010）。

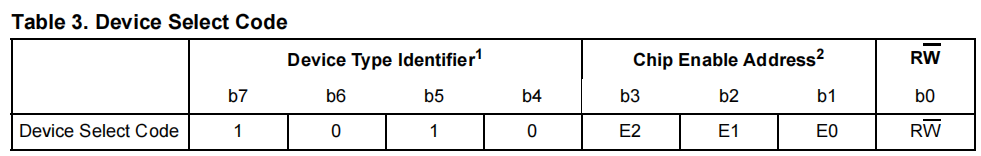

该设备在I2C协议中充当从设备，所有内存操作都由串行时钟同步。读写操作由总线主机生成的启动条件启动。启动条件之后是设备选择代码和读/写位（RW）（如表3所示），由应答边缘位终止。
当向存储器写入数据时，设备在总线主控器的8位传输后的第9位（时间）插入确认位。
当总线主控读取数据时，总线主控以相同的方式确认收到数据。在写应答和读无应答后，数据传输会因停止条件而终止。
注：这是经典的I2C时序。
2. 上电复位 ------ VCC锁定写保护
为了防止上电期间的数据损坏和无意写入操作，上电复位（POR）电路被引入。上电时，内部复位保持激活状态，直到VCC达到上电复位（POR）阈值电压，所有操作都被禁用------设备将不会对任何命令做出响应；同样地，当VCC从工作电压下降到低于通电复位（POR）阈值电压时，所有操作都被禁用，设备将不会对任何命令做出响应。

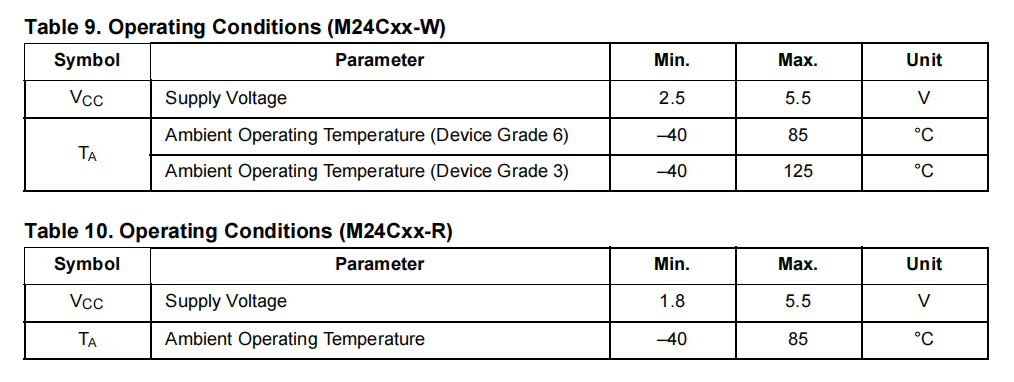

在施加任何逻辑信号之前，必须施加稳定有效的VCC。
3. 信号描述
- 串行时钟（SCL）

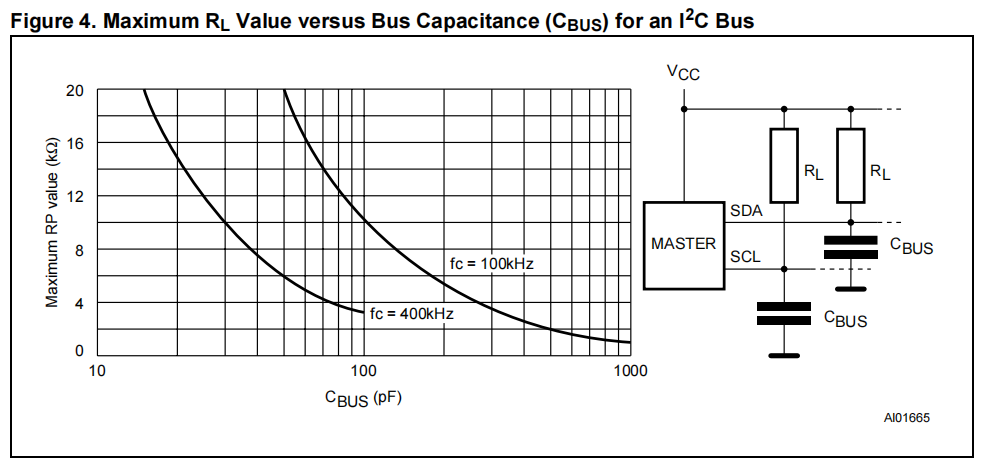

此输入信号用于选通设备中的所有数据。在从设备使用此信号将总线同步到较慢时钟的应用中，总线主控器必须具有漏极开路输出，并且必须将上拉电阻器从串行时钟（SCL）连接到VCC。
然而，在大多数应用中，没有采用这种同步方法，因此只要总线主控器具有推挽式（而不是开漏）输出，就不需要上拉电阻。
- 串行数据（SDA）
这种双向信号用于将数据传输到设备中或从设备中传输出去。它是一个漏极开路输出，可以与总线上的其他漏极开路或集电极开路信号进行有线连接。必须将上拉电阻器从串行数据（SDA）连接到VCC。
- 芯片使能（E0、E1、E2）
这些输入信号用于设置在7位设备选择代码的三个最低有效位（b3、b2、b1）上要查找的值。这些输入必须连接到VCC或VSS，以建立设备选择代码。
- 写控制（/WC）
该输入信号有助于保护存储器的全部内容免受无意的写入操作。当写控制（/WC）被驱动为高时，对整个存储器阵列的写操作被禁用。当未连接时，信号在内部被读取为VIL，并且允许写入操作。
当写控制（/WC）被驱动为高时，设备选择和地址字节被确认，数据字节不被确认。
更多内容请看下回。
