摘要
本次拆解一款集成无线充电、蓝牙音箱、触摸 LED 台灯三合一的蓝牙音乐灯。产品外观精致，拆开后观察内部硬件结构，分析两块 PCB 板的电路方案，聊聊这类多功能集成设备的硬件取舍。本文仅硬件科普，供电子爱好者参考。

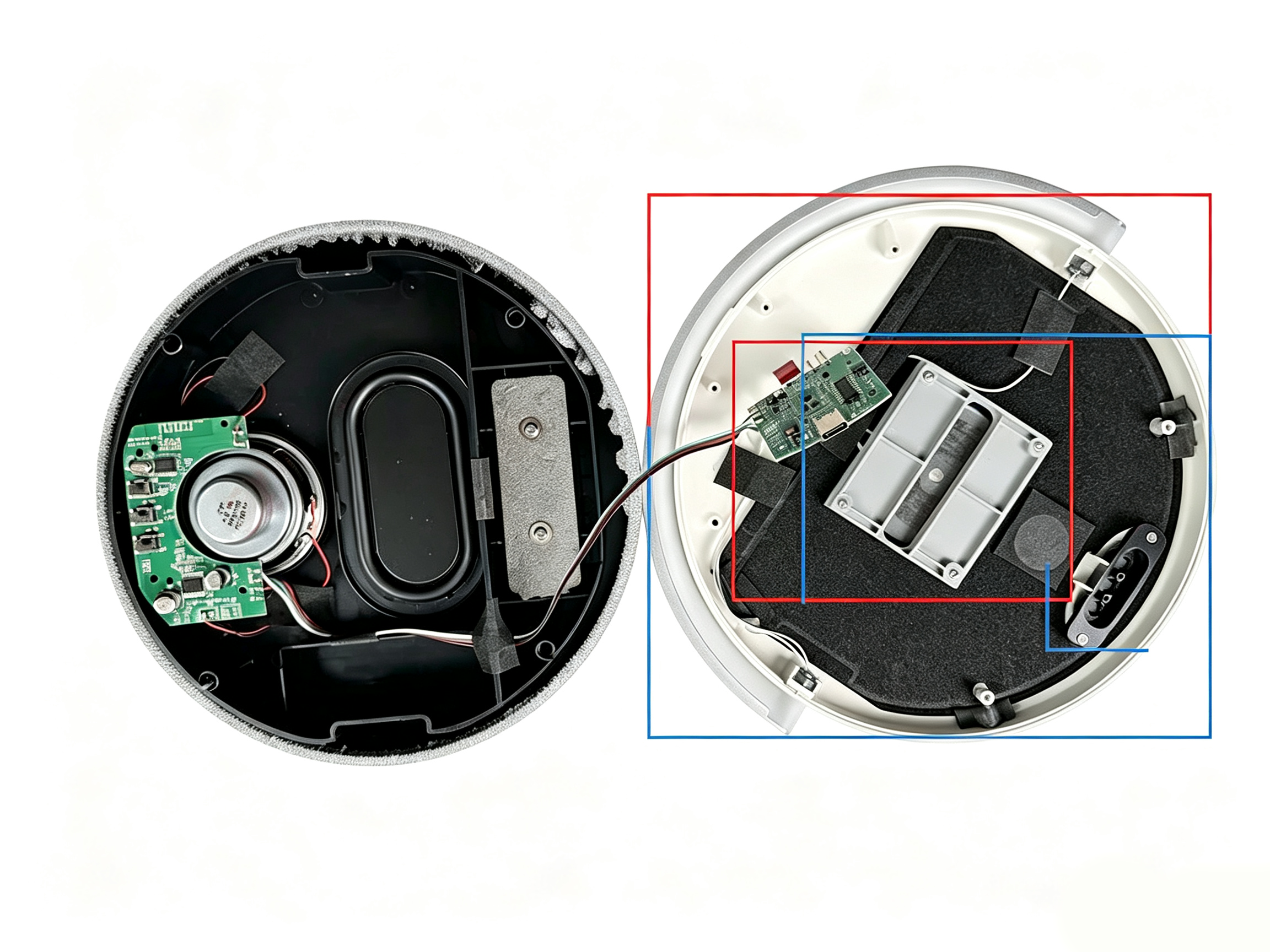

最近拆解一款多功能蓝牙音乐灯，外壳外观做工精致，但拆开之后，内部结构布局观感一般，内外反差比较明显。为了拆解完成后可以完好复原，胶接且不影响硬件观察的位置，就不做暴力拆解，下面结合图片来看硬件方案。

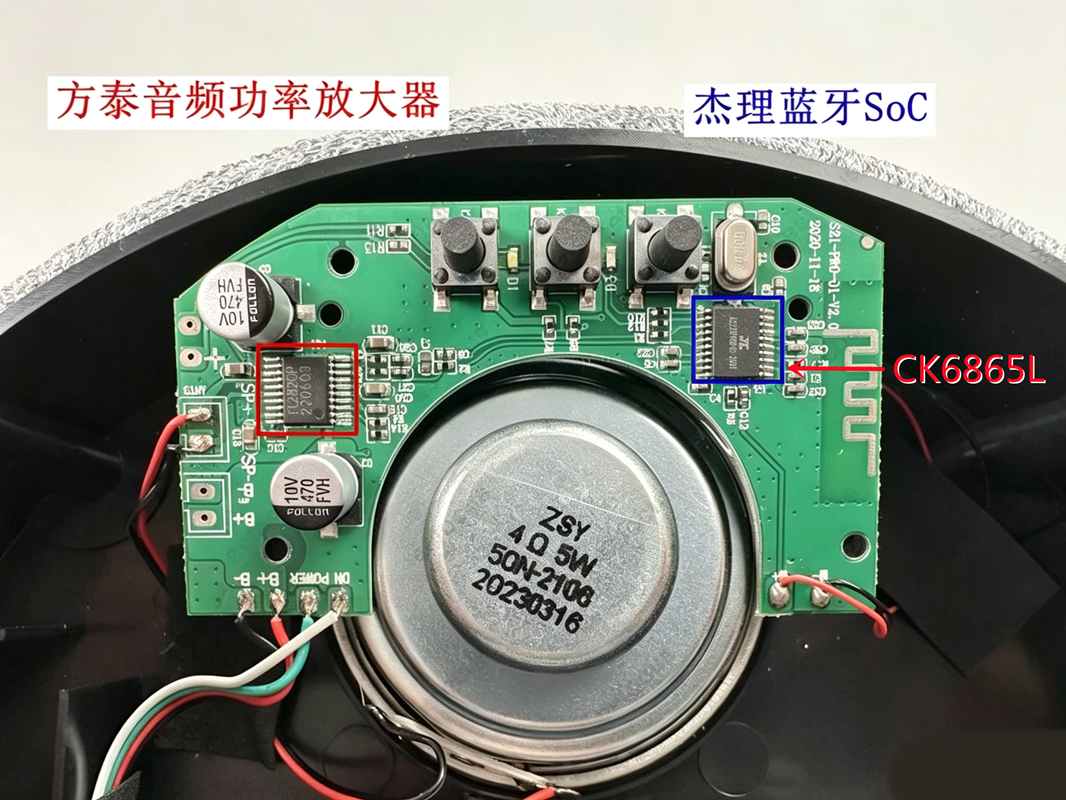

音箱部分采用 4Ω5W 扬声器，播放听感尚可。机身内部增加了一块金属配重块，用来稳定整机。扬声器直接连接到主电路板，这块 PCB 结构简洁，元器件只布置在单面。 驱动扬声器的是方泰音频功率放大器 FT2820P。PCB 板另一面印有蓝牙天线，板上另外一颗芯片为蓝牙 SoC，丝印 Logo 是杰理。电路板上还带有麦克风采集电路，说明设备支持语音控制。

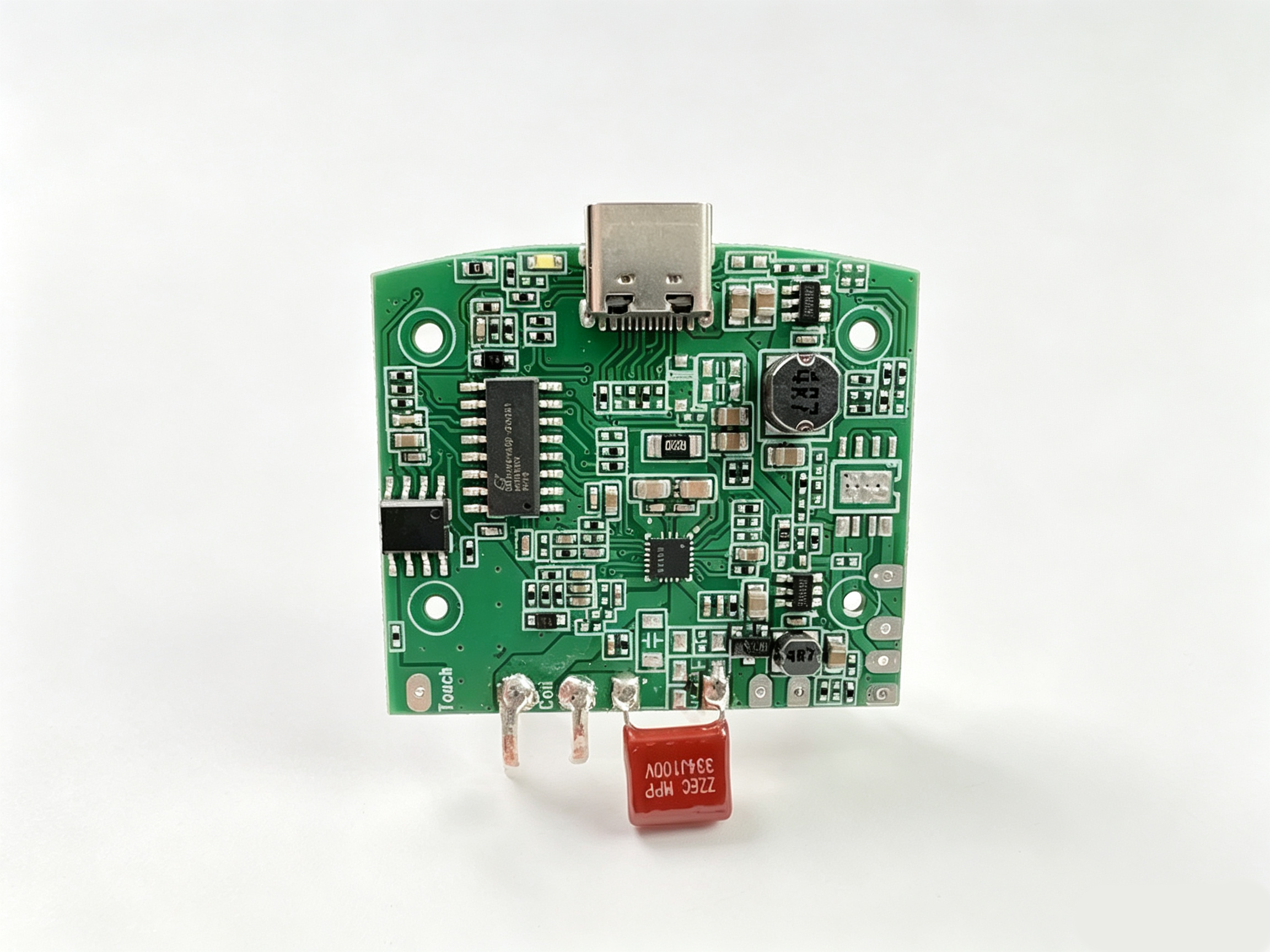

整机一共两块 PCB 板，依靠 4 根焊接导线完成供电与数据通信。第二块 PCB 主要负责电源管理、无线充电以及触摸 LED 控制。 板中间 QFN 封装芯片是无线充电发射芯片，电路搭配无线充专用 CBB 电容。无线充电线圈放置在顶部外壳内部，最高支持 10W 无线输出。想要跑满 10W，需要 Type-C 输入 9V/2A 供电；普通供电条件下，只能输出 5W。SOP16 封装芯片为配套的无线充电协议芯片。还有一颗丝印被打磨掉的 SOP8 芯片，是触摸控制芯片，用来实现 LED 无极调光。
小结

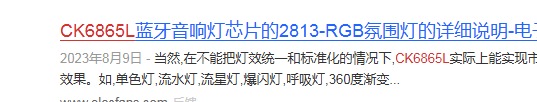

这款产品把无线充电、蓝牙音箱、触摸调光台灯整合在一起，创意不错。但对比精致的外壳，内部结构排布比较随意。 根据芯片图片丝印，丝印AC28BP-查不到资料，我通过研究网上资料，这颗蓝牙 SoC 大概率是杰理的 CK6865L 型号。
声明：本文仅为个人硬件拆解科普，无商业推广，电路内容仅供电子爱好者学习参考。
