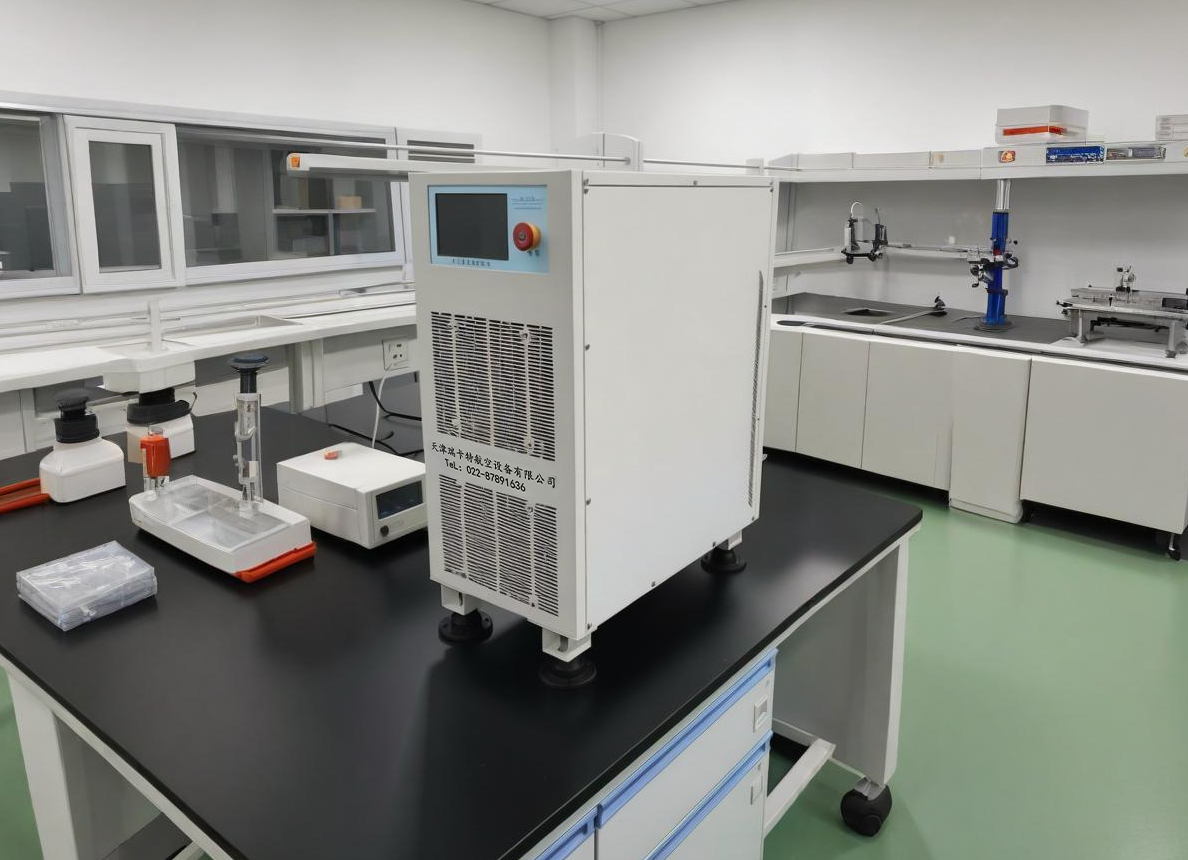

恒流直流源通过提供稳定可控的直流电流，驱动水电解反应，从而高效、稳定地制取氢气能源 。该过程基于法拉第电解定律：氢气产量 mm 与通过的电量 I×tI×t 成正比（m=kItm=kIt），因此恒定电流是实现产氢速率可预测和可调控的核心。
在电解过程中，水分子在直流电作用下分解，阴极析出氢气（2H++2e−→H2↑2H++2e−→H2↑），阳极析出氧气。恒流直流源工作于恒流（CC）模式，即使电解槽内阻因温度、浓度或膜状态变化而波动，也能自动调节输出电压。
关键性能要求
- 恒流精度 ≤±0.5% FS：保障产氢量精确计量与调度。
- 电流纹波 ≤1% FS（PEM电解槽要求≤0.5%）：减少电极极化，延长质子膜寿命。
- 软启动功能：电流在0--30秒内缓慢上升，防止启动冲击损坏电极或膜。
- 极性保护与多重保护机制：防反接、过流、过压、过热保护，动作时间≤100ms，确保系统安全。
技术路线对比
表格
| 技术类型 | 适用场景 | 优势 | 局限 |
|---|---|---|---|
| 晶闸管（SCR）电源 | 大功率碱性电解槽（MW级） | 成熟、成本低 | 谐波高，需补偿装置 |
| IGBT高频开关电源 | PEM电解槽、风光耦合制氢 | 动态响应快（<100ms）、效率高（≥95%）、纹波小 | 高功率下技术仍在发展中 |
一、核心原理：电解水制氢
- 总反应：2H2O直流电2H2↑+O2↑
- 电极反应（碱性电解液，如 KOH） ：
- 阴极（析氢）：4H2O+4e−→2H2↑+4OH−
- 阳极（析氧）：4OH−−4e−→2H2O+O2↑
- 法拉第定律 ：产氢质量 m=kIt（k为电化学当量，I为电流，t为时间），电流直接决定产氢速率。
- 电压要求 ：理论分解电压 1.23V；实际单槽需1.8--2.4V（克服内阻与极化），多槽串联叠加。
二、恒流直流源的关键作用
- 恒流优先，电压自适应 ：电流闭环锁定设定值；电解槽内阻变化时，电源自动升降电压维持电流恒定，保证产氢稳定。
- 低纹波高精度 ：纹波≤1%（PEM≤0.5%）、恒流精度≤±0.5%，避免电极极化与膜老化，延长电解槽寿命。
- 软启动与保护 ：缓慢升压防冲击；具备过流、过压、反极保护，保障系统安全。
三、恒流直流源制作（实验室级）
1. 拓扑结构（AC→DC 恒流）
- 三相 / 单相整流：二极管桥将 AC 转为 DC。
- PFC 校正：提升功率因数、降低谐波。
- 全桥 DC-DC：IGBT 高频斩波，输出可调直流。
- 电流闭环 ：采样电阻 + 运放 / MCU 反馈，稳定输出电流。
2. 关键参数设计（示例：10A/50V）
- 额定电流：10A（决定产氢量：约 0.075Nm³/h）。
- 电压范围：20--50V（适配 20 节单槽串联）。
- 纹波：≤0.5%（PEM 电解槽）。
- 效率：≥90%。
3. 简易制作步骤
- 选IGBT 模块 （如 FF450R12ME4）与驱动板。
- 设计电流采样 （0.1Ω/5W 电阻）与反馈电路。
- 搭建整流 + PFC + 全桥 DC-DC主回路。
- 调试闭环参数，实现恒流输出。
四、制氢系统集成（恒流源 + 电解槽）
1. 系统组成
- 恒流直流源：核心供电，稳定输出电流。
- 电解槽：碱性（AEL）、质子交换膜（PEM）或固体氧化物（SOEC）。
- 电解液循环：KOH 溶液（碱性），维持浓度与温度。
- 气液分离：氢气 / 氧气与电解液分离，氢气纯度可达 99.8%。
- 纯化与储存：干燥、压缩后储氢或直接供燃料电池使用。
2. 运行控制
- 电流设定：按产氢需求调电流（如 5A→0.0375Nm³/h）。
- 温度控制：碱性槽 70--90℃，降低内阻、提升效率。
- 压力控制：0.5--3.0MPa，减少后续压缩能耗。
五、安全要点
- 氢气易燃易爆：通风良好、严禁明火、防爆电气。
- 防气体混合：隔膜完好，氢气 / 氧气分开收集。
- 电气安全：绝缘良好、接地可靠、防触电。
六、总结
恒流直流源是电解水制氢的心脏 ：以恒定电流 驱动电化学反应，精准控制产氢量 ；低纹波与保护设计保障高效、稳定、安全运行。系统集成后可实现 "电→氢→电" 的绿色能源循环。
