CAN ,CANFD,EtherCAT介绍




没问题,我给你做一个像上面 WebSocket 那样的、针对嵌入式新手能理解的 CAN / CAN FD / EtherCAT 协议 系统介绍。我们先从概念、特点、帧结构、应用案例和注意事项来讲解,然后我可以帮你画成类似的图示。


1️⃣ CAN(Controller Area Network)

什么是 CAN?

  • CAN 是一种 工业和汽车领域常用的多主机串行通信总线协议。
  • 它在 1980s 由 Bosch 发明,专门用于汽车 ECU(电子控制单元)之间的实时通信。
  • 以 消息为中心(Message-oriented),每个消息有一个唯一的 ID,而不是基于地址。

CAN 的工作特点

  • 多主机 :总线上所有节点都可以发送数据,冲突通过 仲裁机制解决。
  • 实时性高:典型波特率从 125 kbps 到 1 Mbps。
  • 可靠性强:自带 CRC 校验、ACK 应答、错误检测和错误恢复机制。
  • 短帧:每帧数据最多 8 字节。

CAN 帧结构(标准帧 11-bit ID)

字段 长度 说明
SOF 1 bit 帧起始标志
ID 11 bit 标识符(优先级)
RTR 1 bit 远程帧请求(0 = 数据帧)
IDE 1 bit 帧类型标志(0 = 标准帧)
r0 1 bit 保留位
DLC 4 bit 数据长度(0~8 字节)
Data 0~8 字节 数据
CRC 15 bit CRC 校验
CRC Delimiter 1 bit CRC 分隔符
ACK 2 bit 应答字段
EOF 7 bit 帧结束

示例:标准数据帧 8 字节数据,ID=0x123


应用场景

  • 汽车 ECU 之间通信
  • 工业设备监控
  • 医疗仪器

2️⃣ CAN FD(Flexible Data Rate)

什么是 CAN FD?

  • CAN FD 是 CAN 的升级版,由 Bosch 在 2012 年提出。

  • 主要改进:

    1. 更长的数据帧:最大 64 字节(比原 CAN 的 8 字节大得多)
    2. 灵活速率:数据段可以用更高波特率,提高传输效率

CAN FD 帧结构

与 CAN 类似,但有改动:

字段 长度 说明
SOF 1 bit 帧起始
ID 11/29 bit 标识符
RTR 1 bit 远程请求帧
IDE 1 bit 0 = 标准,1 = 扩展
FDF 1 bit 表示 CAN FD 帧
BRS 1 bit 数据段波特率切换
ESI 1 bit 错误状态指示
DLC 4 bit 数据长度(0~64 字节)
Data 0~64 字节 数据
CRC 17 bit CRC 校验
ACK 2 bit 应答
EOF 7 bit 帧结束

CAN FD 优势

  • 更高吞吐量
  • 更长数据帧
  • 与旧 CAN 向下兼容

3️⃣ EtherCAT(Ethernet for Control Automation Technology)

什么是 EtherCAT?

  • EtherCAT 是 基于以太网的工业实时通信协议

  • 由 Beckhoff 公司提出,用于工业自动化、运动控制等场景

  • 特点:

    • 总线式通信但通过以太网物理介质
    • 支持微秒级低延迟
    • 节点处理数据的方式称为 on-the-fly(数据在帧通过时就处理)

EtherCAT 帧结构

EtherCAT 在以太网帧的基础上进行封装:

字段 长度 说明
Ethernet Header 14 bytes 标准以太网头(源/目的 MAC)
EtherCAT Header 2 bytes 命令类型(Read/Write/Forward)
Length 2 bytes 数据长度
Address 2 bytes 寄存器/数据地址
Data 0~N bytes 数据(可变长度)
Working Counter 2 bytes 用于检测帧是否被节点处理
Ethernet CRC 4 bytes 校验

EtherCAT 特点

  • 实时性极高:微秒级循环周期
  • 高带宽:可通过链式拓扑高速传输大量数据
  • 分布式处理:每个节点在帧流过时即处理数据,不需中央处理
  • 应用:运动控制、机器人控制、PLC 自动化

4️⃣ 总结对比

协议 最大数据 波特率 适用场景 特点
CAN 8B ≤1 Mbps 汽车、工业 实时可靠,短帧,多主机
CAN FD 64B 数据段可高于 1 Mbps 汽车、工业 更长帧、更高速,向下兼容
EtherCAT N bytes 100 Mbps 工业自动化、运动控制 微秒级实时,链式拓扑,分布式处理

💡 小贴士

  • CAN / CAN FD 适合嵌入式微控制器间的短消息实时通信
  • EtherCAT 适合高性能工业控制,需要精确同步和低延迟

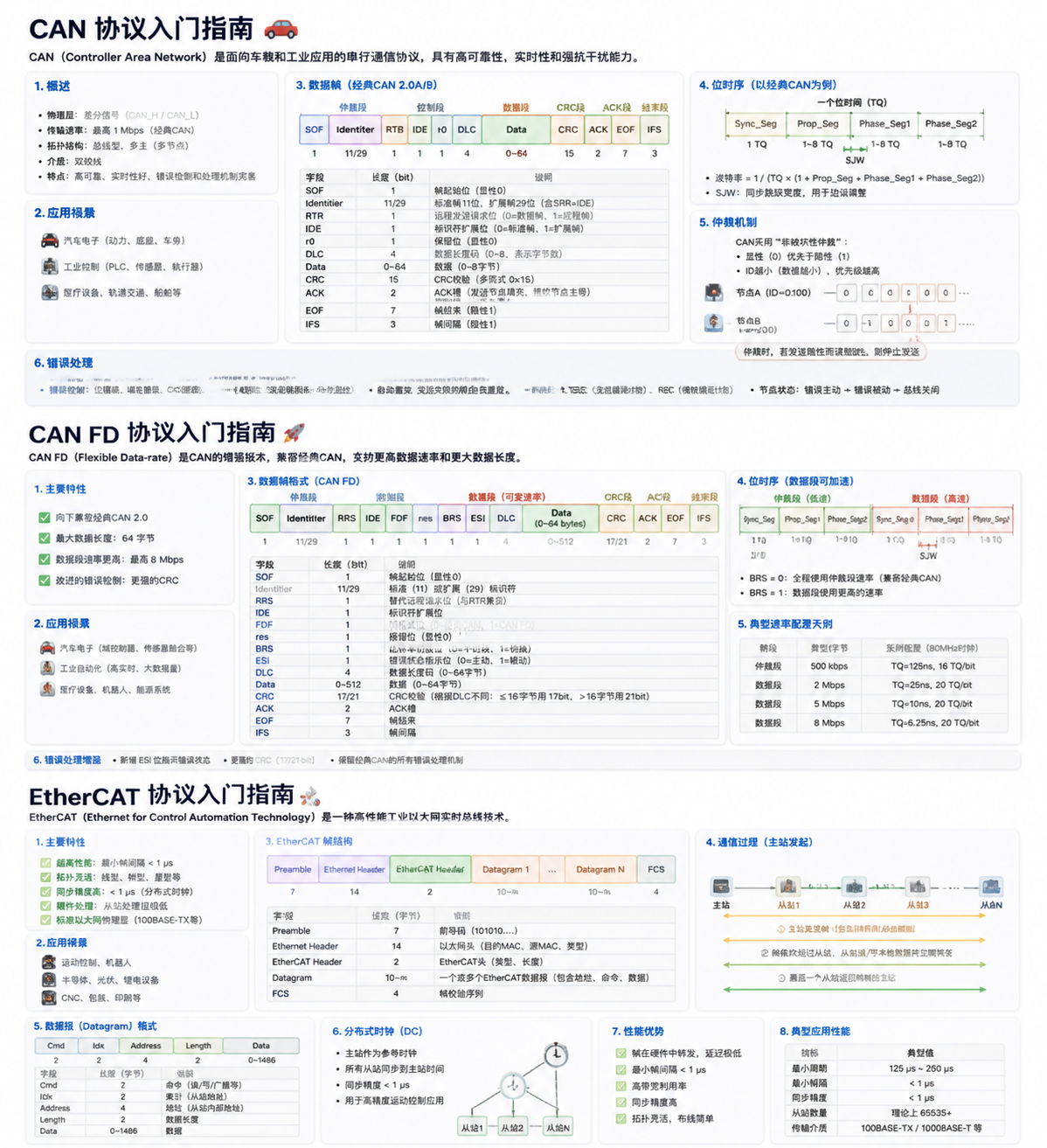

如果你需要,我可以帮你 画一张类似 WebSocket 的图示 ,展示 CAN / CAN FD / EtherCAT 协议概念、帧结构、应用场景,让你一眼就能看懂协议差异和帧布局。

你希望我画吗?
