介绍
晶体谐振器（常称晶振 ，英文Crystal Resonator，简称Xtal），核心是利用石英晶体的压电效应 产生高精度、高稳定度固定频率的无源电子元件，是几乎所有数字/通信设备的"心脏时钟"。
核心原理：压电效应
- 正压电效应：对石英晶片施加机械压力/拉力，晶片表面会产生电荷（机械能→电能）。
- 逆压电效应：在晶片电极加交变电压，晶片会产生机械振动（电能→机械能）。
- 压电谐振 ：当交变电压频率=晶片固有谐振频率时，振动幅度最大、能量损耗最小（高Q值），形成稳定振荡；固有频率由晶片切割角度（AT/BT切为主）、厚度、尺寸决定，极难漂移。
- 等效电路：可等效为串联谐振回路（R1、L1、C1）+ 并联静电容C0，Q值通常达数万~数十万，远优于RC/LC振荡器。
核心单位与常用参数（必懂）
1. 核心单位
- 频率单位：Hz（赫兹）、kHz（千赫）、MHz（兆赫）、GHz（吉赫）；1GHz=1000MHz=10⁶kHz=10⁹Hz。
- 精度/偏差单位 ：ppm（百万分之一，10⁻⁶）、ppb（十亿分之一，10⁻⁹）；例：±20ppm=每1MHz频率偏差±20Hz。
- 电容：pF（皮法，10⁻¹²F）；电阻：Ω（欧姆）；激励电平：μW、mW。
2. 关键名词/参数详解
- 标称频率（f₀）：设计中心频率（如8MHz、25MHz、32.768kHz），基准温度（25℃±2℃）下的目标值。
- 负载电容（CL）：外部匹配电容（通常10pF、12pF、16pF、20pF），决定实际振荡频率；必须与电路匹配，否则频偏、不起振。
- 等效串联电阻（ESR）：晶振内部损耗电阻，越小越好（低ESR易起振、稳定）；低频32.768kHz ESR约几十kΩ，高频MHz级几十~几百Ω。
- 静电容（C0）：电极与支架的寄生电容，并联在谐振回路，影响频率与匹配。
- 调整频差：25℃时，实际频率相对标称的最大偏差（±10ppm、±20ppm等）。
- 温度频差：全温范围（-40~85℃）内的频率漂移，单位ppm。
- 老化率：长期使用（年/10年）的频率漂移，通常±1~±5ppm/年，随时间放缓。
- 激励电平：驱动晶振的功率（如10μW、100μW、1mW）；过驱动会损坏、频偏，欠驱动不起振。
- Q值（品质因数） ：储能/耗能比，Q越高，频率越稳、选频特性越好；石英Q≈10⁴10⁶，陶瓷≈几百几千。
核心作用
- 提供系统时钟基准：为CPU、MCU、FPGA、DSP提供统一节拍，决定运算速度、指令同步（如单片机8MHz、电脑主板25MHz）。
- 实时时钟（RTC）：32.768kHz（2¹⁵Hz），用于计时、日历、低功耗待机，误差极小。
- 频率合成/载波基准：通信、射频、GPS、WiFi的频率源，保证收发同频、信号不漂移。
- 时序同步：USB、以太网、SPI、I2C等接口的时序基准，保障数据传输无误。
- 滤波/选频：利用高Q特性做窄带滤波，滤除杂波、提取目标信号。
典型应用场景
- 消费电子：手机、手表、电脑、电视、路由器、蓝牙/WiFi模块（32.768kHz、8~40MHz）。
- 工业/汽车：工控板、PLC、传感器、车载电子（宽温、高可靠）。
- 通信：5G基站、GPS、北斗、卫星通信（TCXO/OCXO高精度）。
- 物联网：低功耗IoT设备、智能电表、燃气表（32.768kHz低功耗）。
- 医疗/仪器：高精度测量、医疗设备（OCXO级精度）。
无源 vs 有源 快速对比
| 特性 | 无源晶体（Crystal） | 有源晶振（XO/TCXO） |
|---|---|---|
| 电路 | 需外部振荡电路、匹配电容 | 内置电路，直接输出 |
| 引脚 | 2/4脚 | 4~8脚 |
| 功耗 | 低 | 较高 |
| 成本 | 低 | 高 |
| 精度 | 普通（±10~100ppm） | 高（TCXO±0.1~2ppm） |
| 抗干扰 | 一般 | 强 |
分类
1. 按材料分（最核心）
- 石英晶体谐振器（主流） ：精度最高（±1±100ppm）、稳定性最好、温度/老化特性优，成本中等；覆盖32.768kHzGHz，全场景通用。
- 陶瓷谐振器（Ceramic Resonator） ：精度低（±0.5%±0.2%）、成本低、体积小，用于对精度要求不高的家电、玩具、低端MCU，频率多在几百kHz几十MHz。
- MEMS谐振器：微型化、抗震、宽温、批量成本低，逐步替代部分石英，适合消费电子、IoT。
2. 按有源/无源（最易混淆）
- 无源晶体谐振器（Crystal） ：仅石英晶片+封装，无内置振荡电路，必须搭配外部反相器、电容组成振荡回路才能起振；2/4引脚，成本低、功耗低，最常用（如HC-49S、SMD3225）。
- 有源晶体振荡器（Oscillator，XO） ：内置振荡电路+稳压，通电即输出稳定时钟（方波/正弦波） ，无需外围；4~8引脚，精度高、启动快、抗干扰强，成本高，用于高速通信、FPGA、高精度系统。
- 进阶有源：VCXO（压控） 、TCXO（温补，±0.1~±2ppm） 、OCXO（恒温，最高精度±0.001ppm） 、DCXO（数字温补）。
3. 按封装形式
- 直插（DIP）：HC-49U/S（长方形）、UM-1/5（圆柱），用于传统电路板、维修替换。
- 贴片（SMD）：3225、2520、2016、1612、1210（尺寸mm），小型化、自动化焊接，手机、IoT、主板主流。
4. 按频率范围
- 低频：32.768kHz（RTC实时时钟、手表、万年历，最经典）。
- 中频：1MHz~150MHz（MCU、USB、UART、SPI、以太网）。
- 高频/射频：150MHz~GHz（WiFi、蓝牙、5G、GPS、射频收发）。

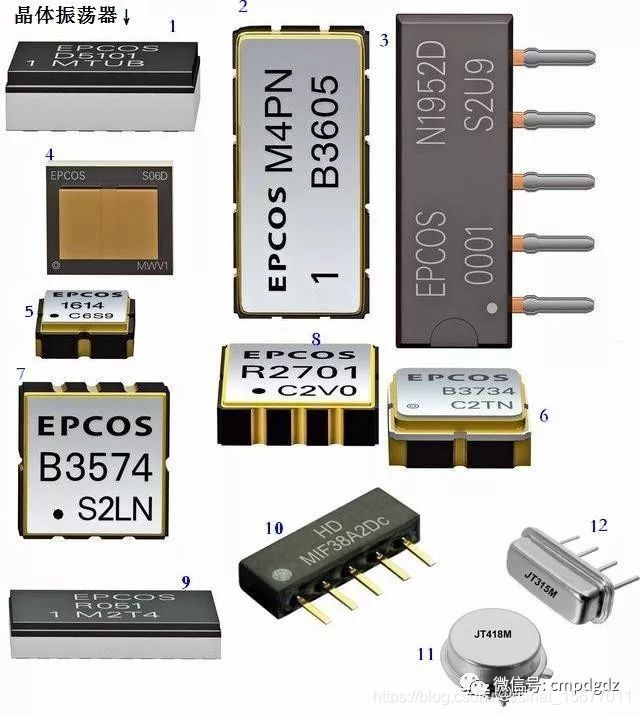

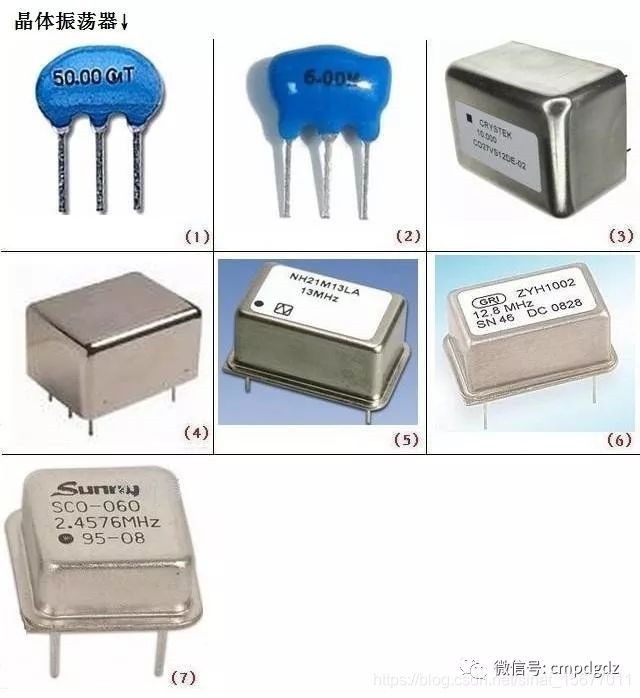

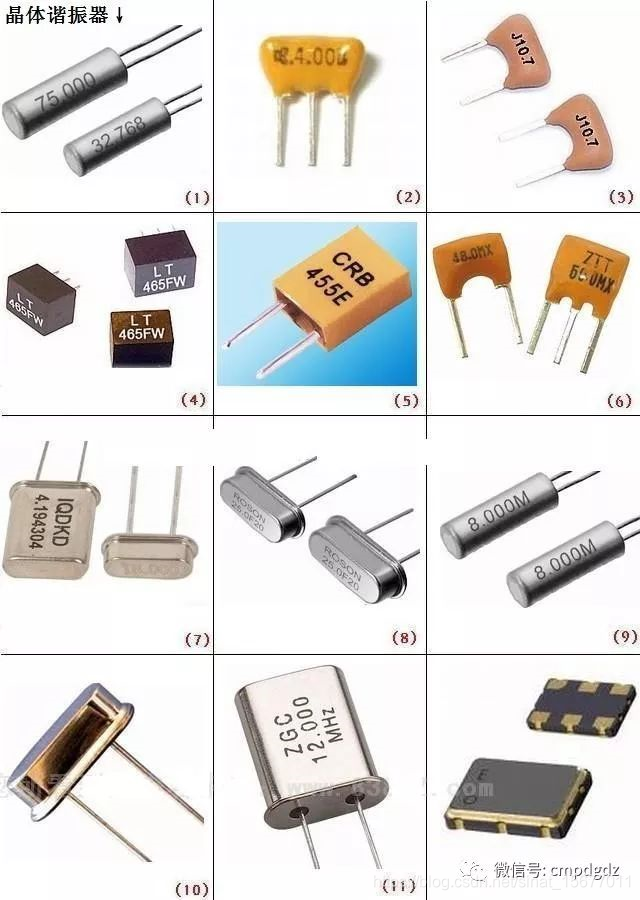

示例图
