5月1日zzz


在这里插入图片描述

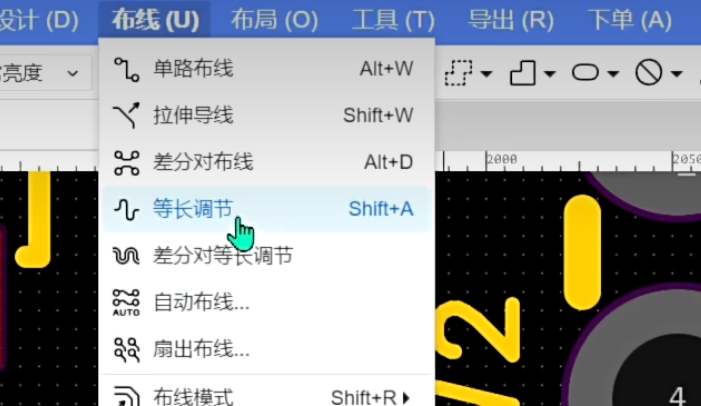

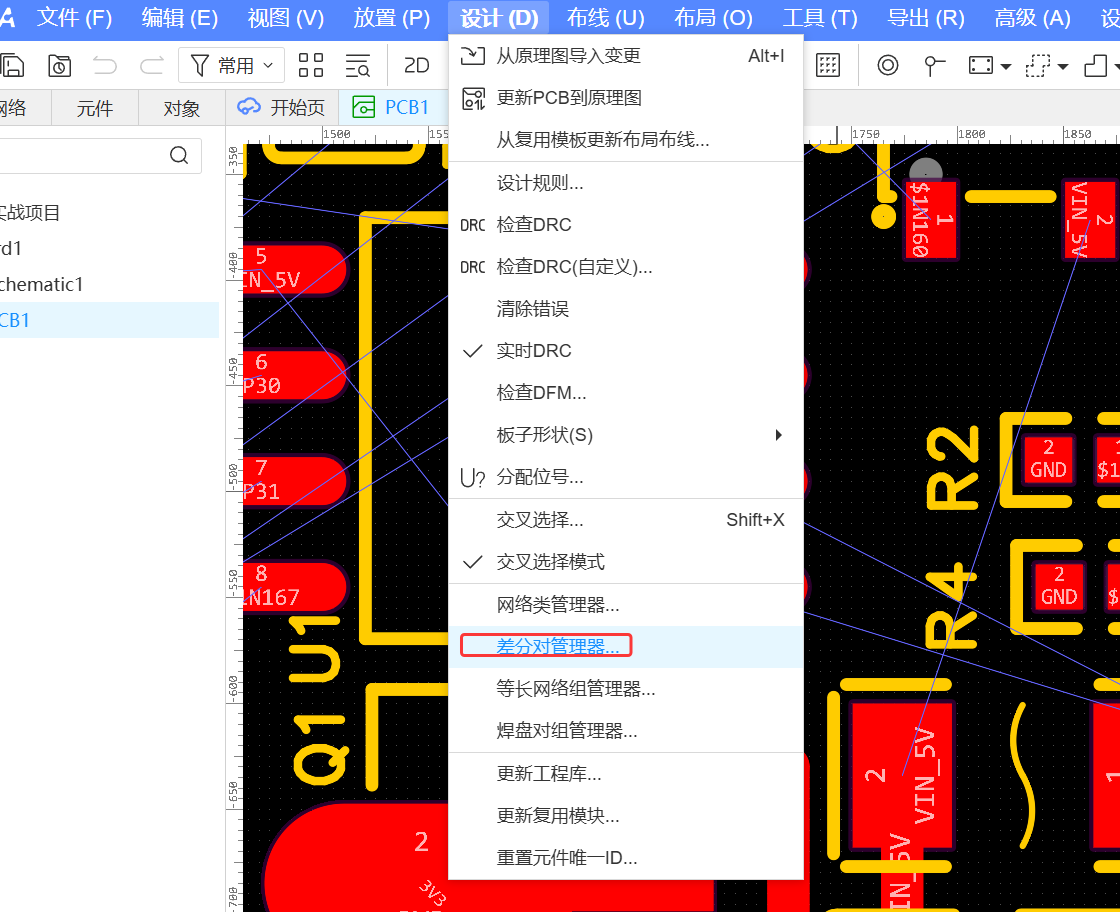

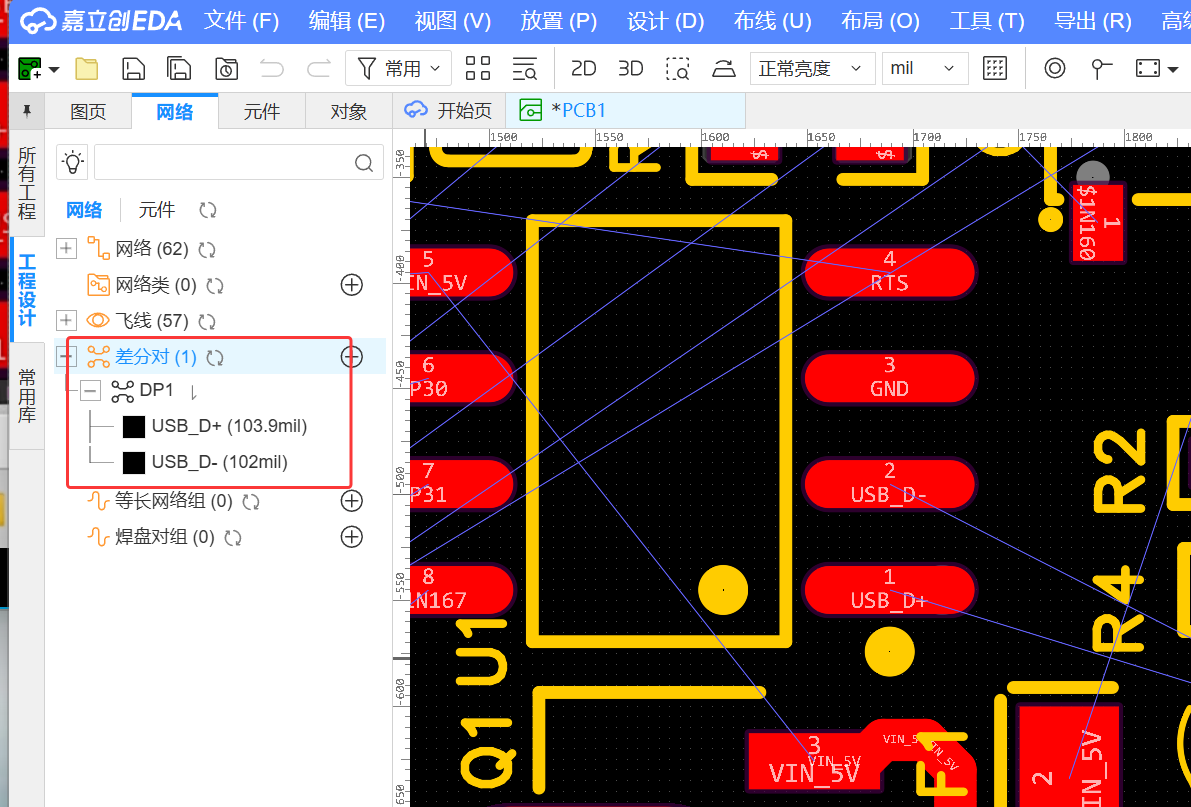

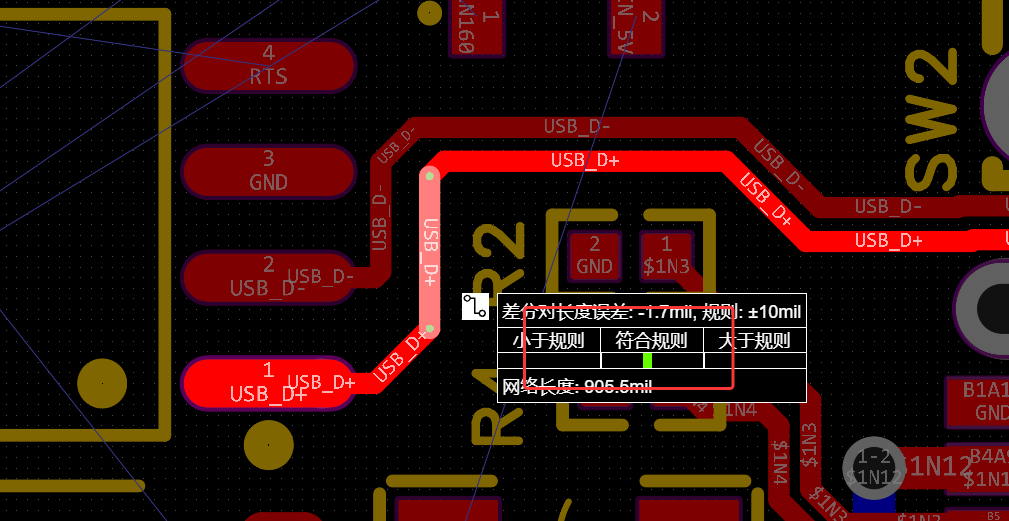

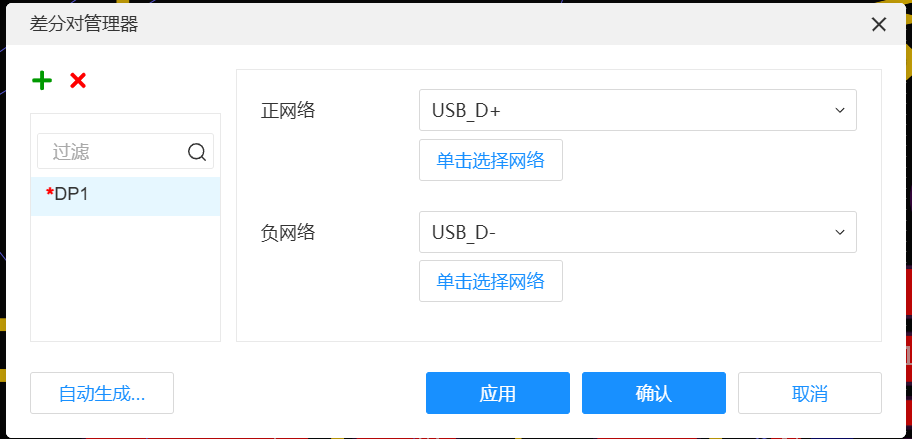

差分对线要等长,,,

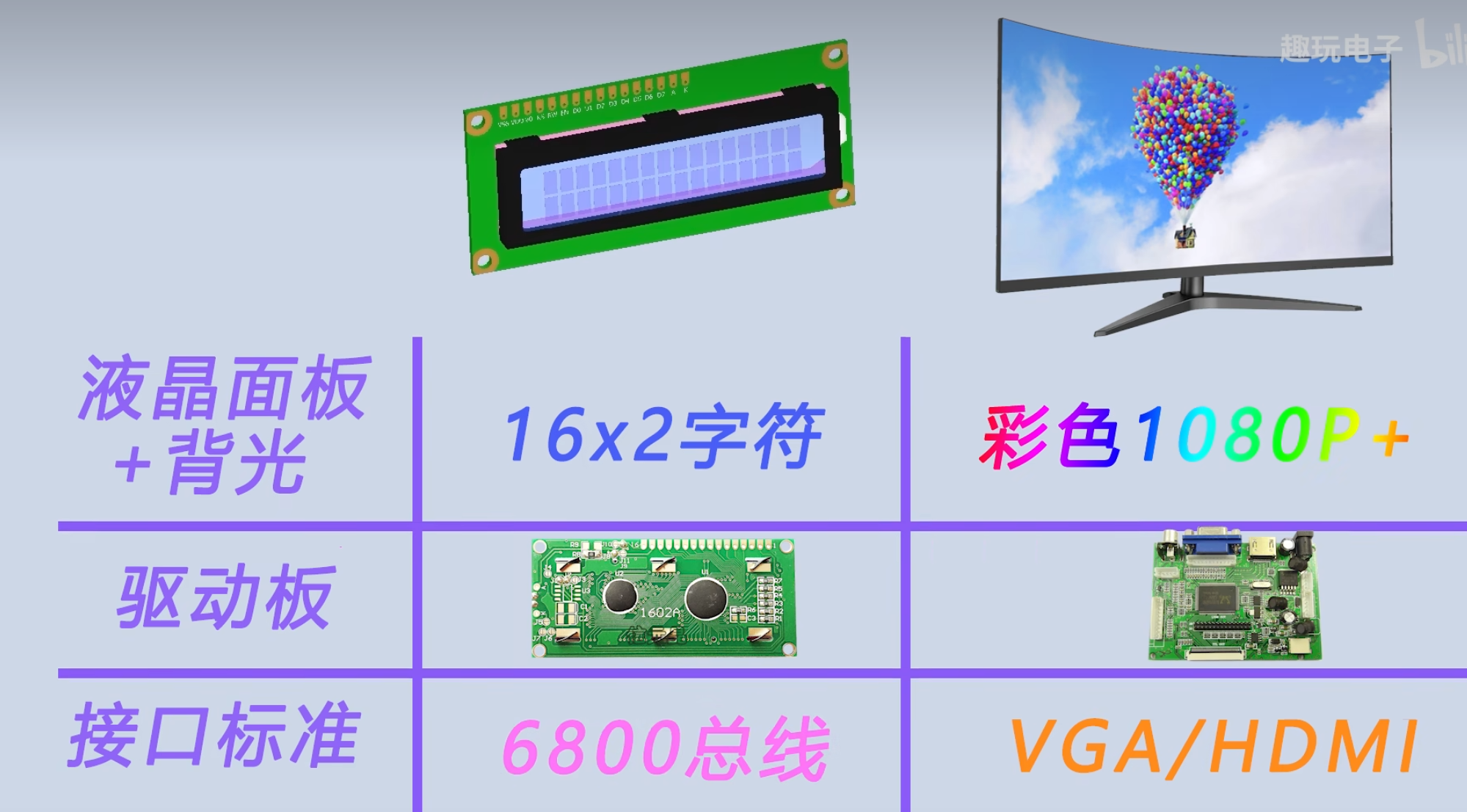

LCD : liquid crystal dispaly :

本身不发光: 液晶分子转动控制光线明暗,,色彩滤光片出颜色

LCD : 需要背光,屏幕后,耐用,便宜

QLED : 自发光,,更薄,色彩更好,能曲屏,但容易烧屏

电脑显示器,老式手机屏,空调显示屏,电子表,车载全都是LCD


数码管: 需要一直扫描

串口 : 传到电脑,电脑端显示

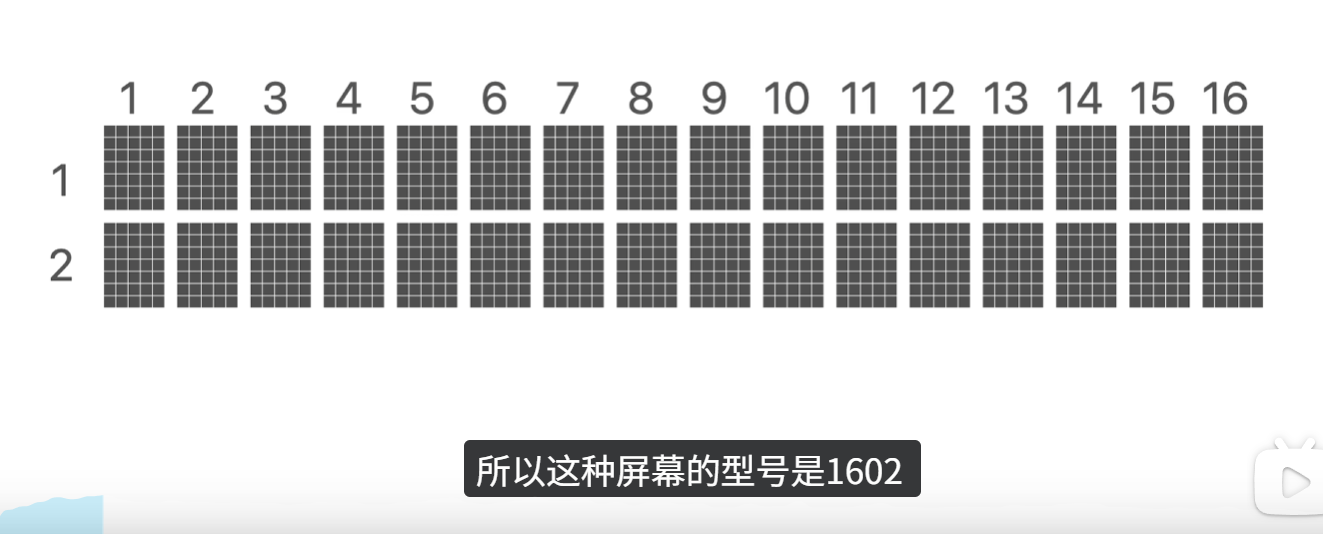

LCD1602

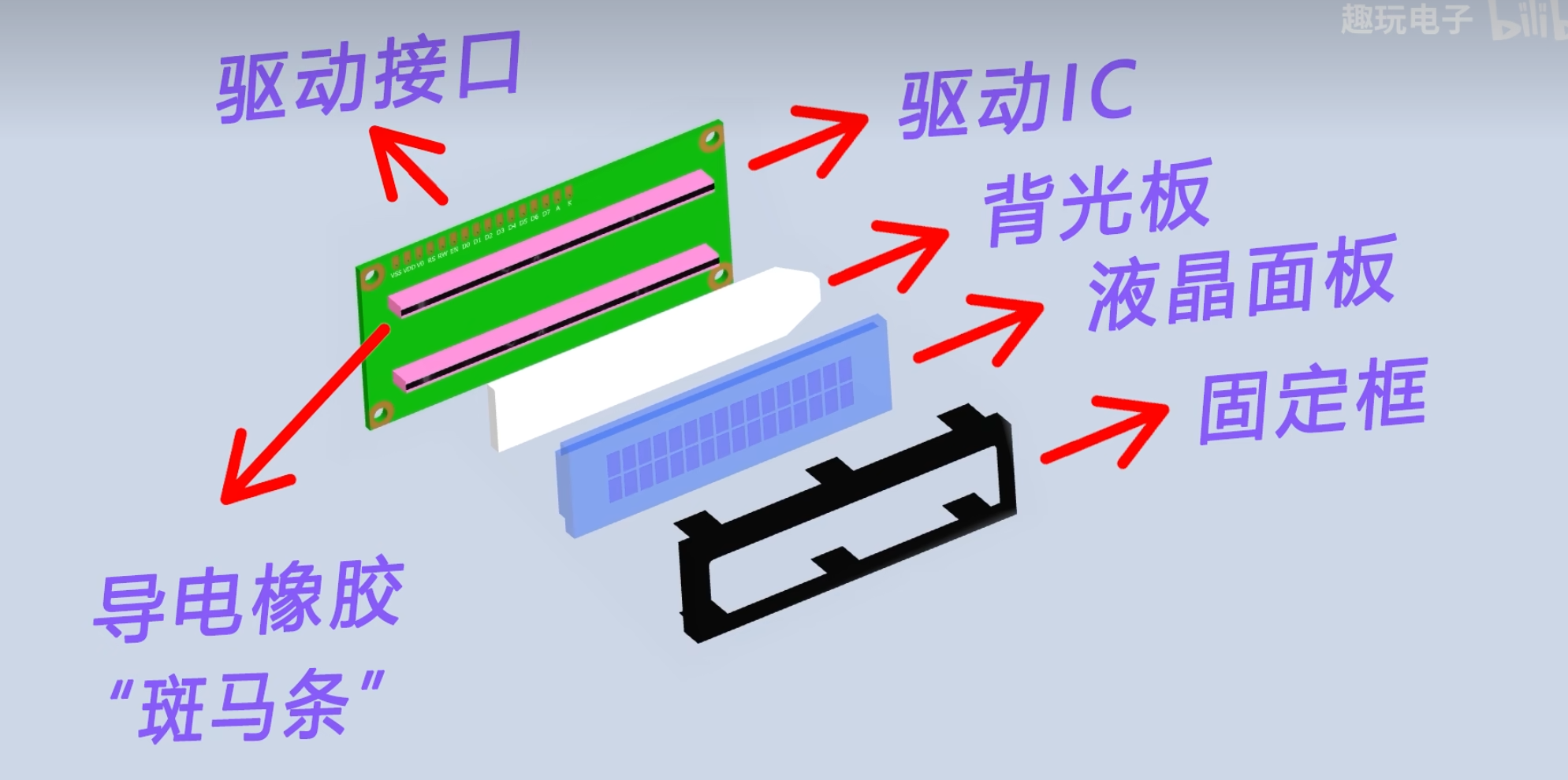

LCD背光板 : 接上电就会发光

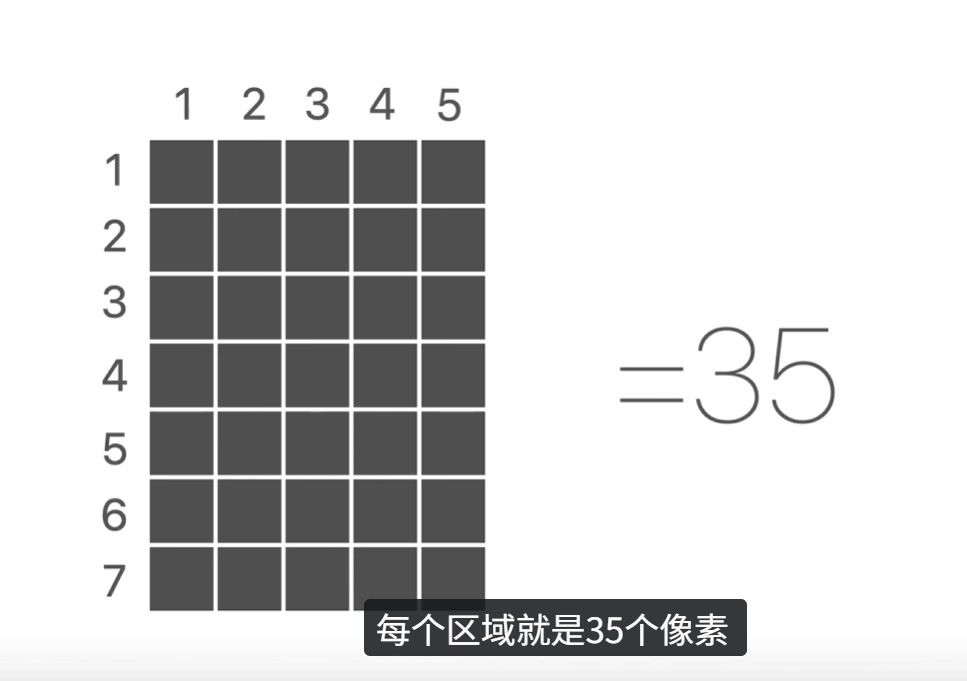

每一个像素都是由一小块液晶来控制的,,,

不给液晶施加电压,,他几乎是完全透明的,,当我们给某一块小块液晶施加电压之后,他就不透光了,,形成小黑点,,

控制液晶的高低电压,,就能控制像素点

1120 个像素点

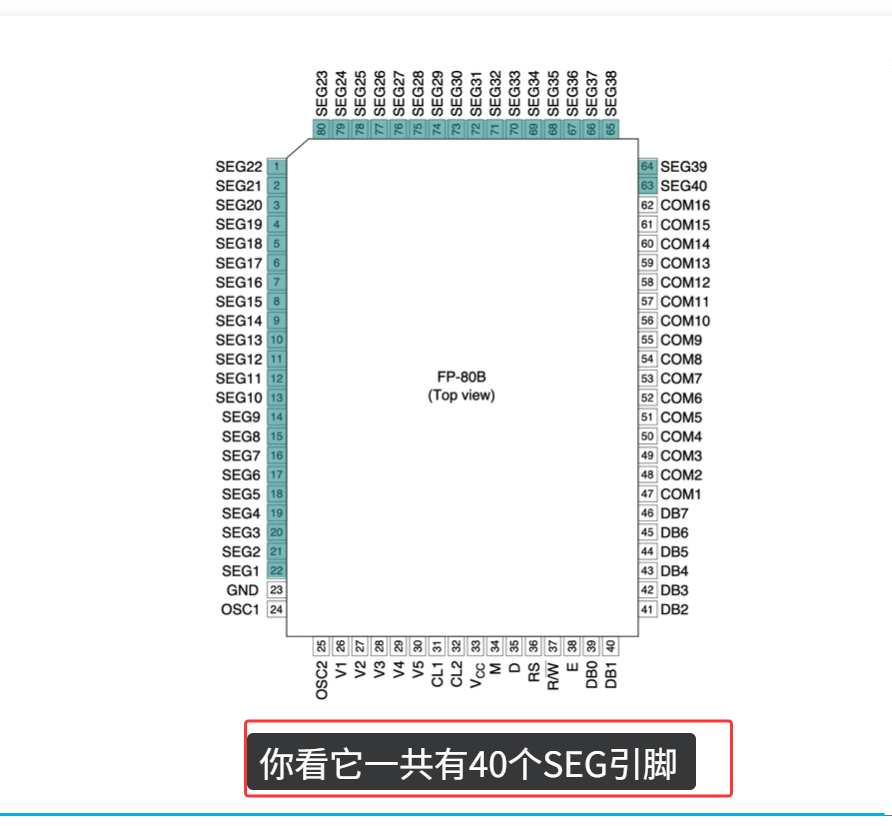

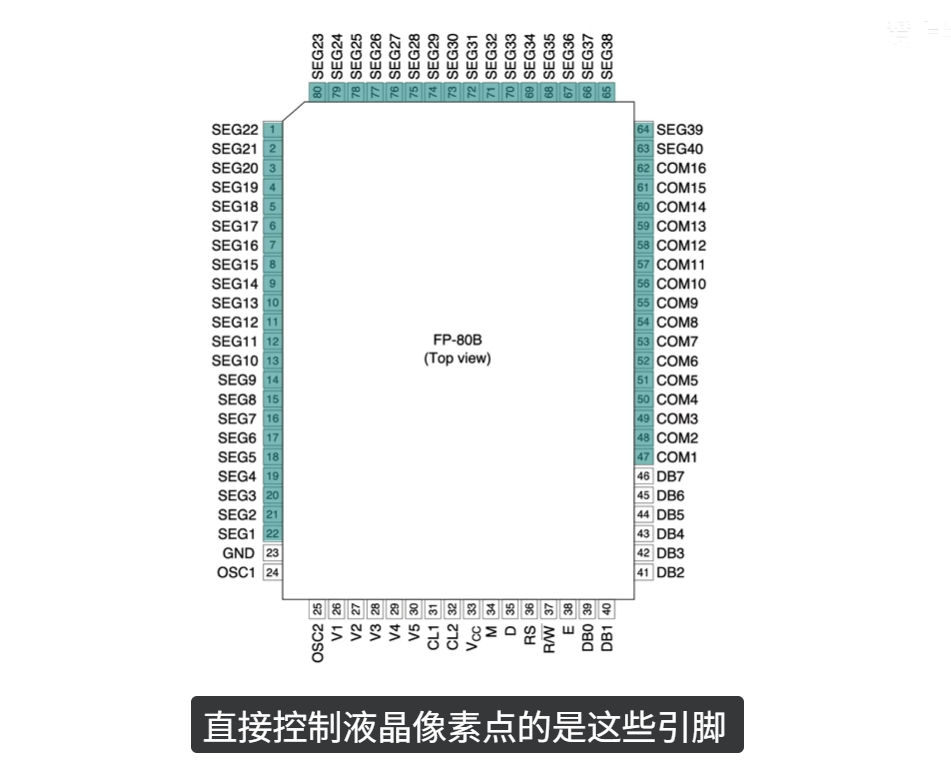

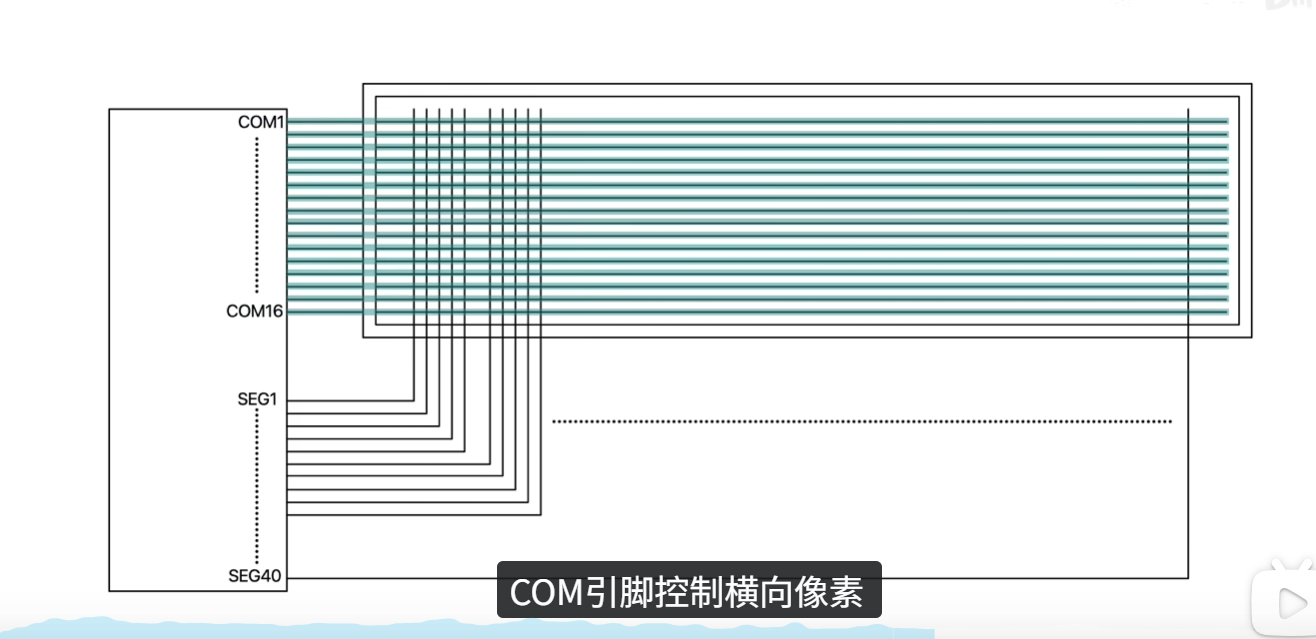

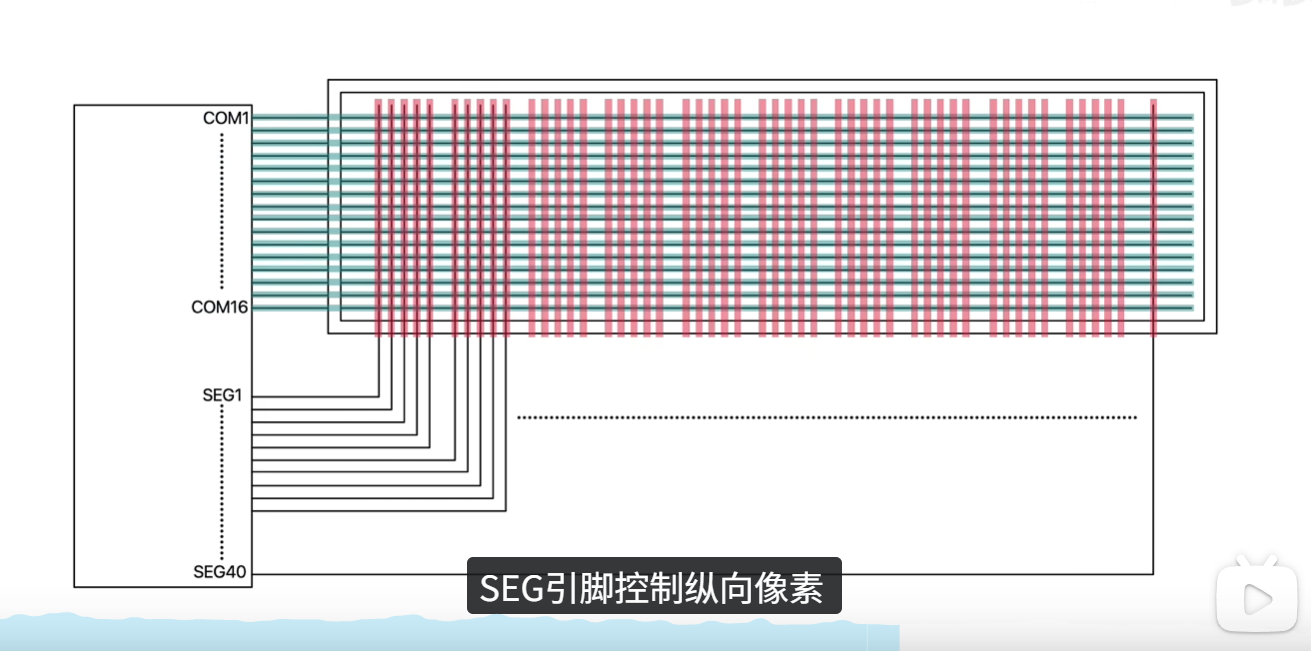

80个引脚,,通过这个芯片控制液晶的显示

8个数据引脚

8位0或者1的排列组合,,一般是ASCII编码,,所以数据引脚也正好是8根线

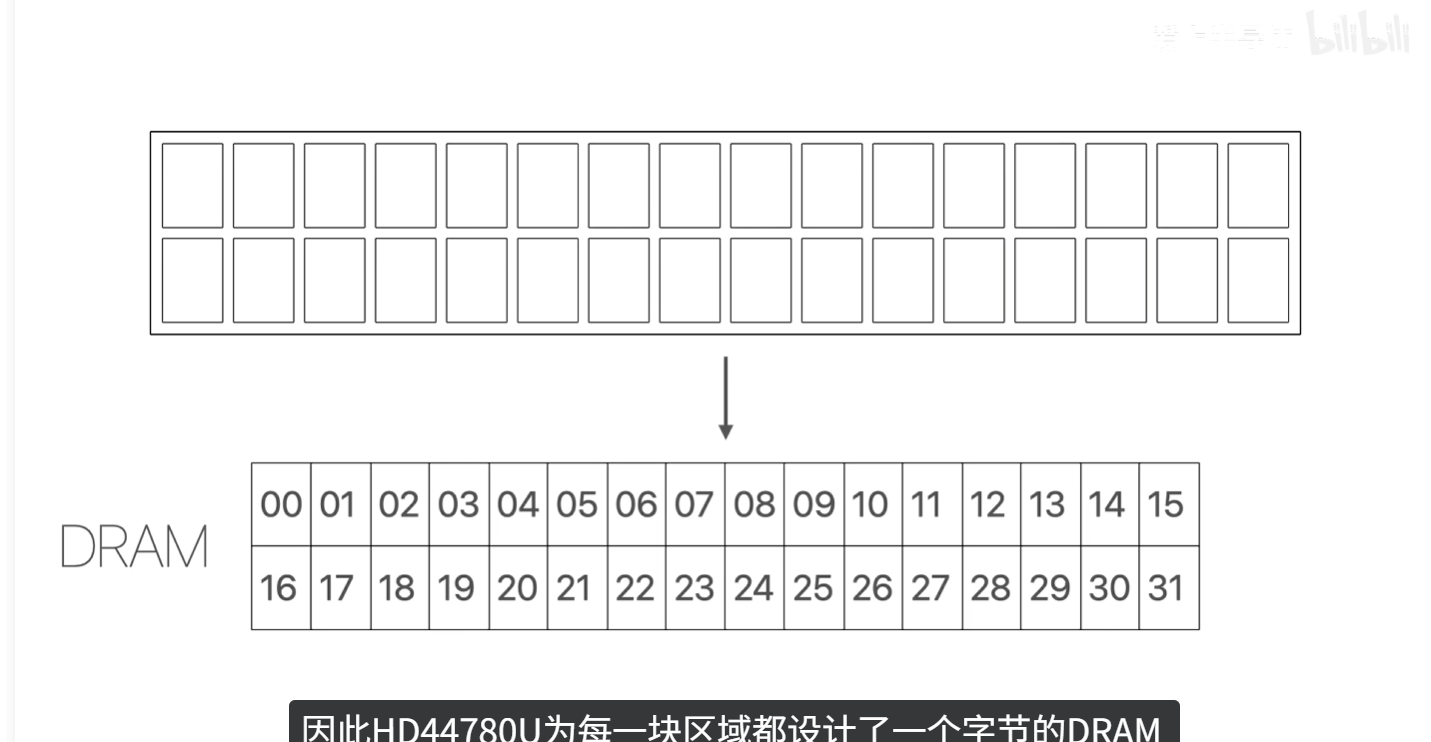

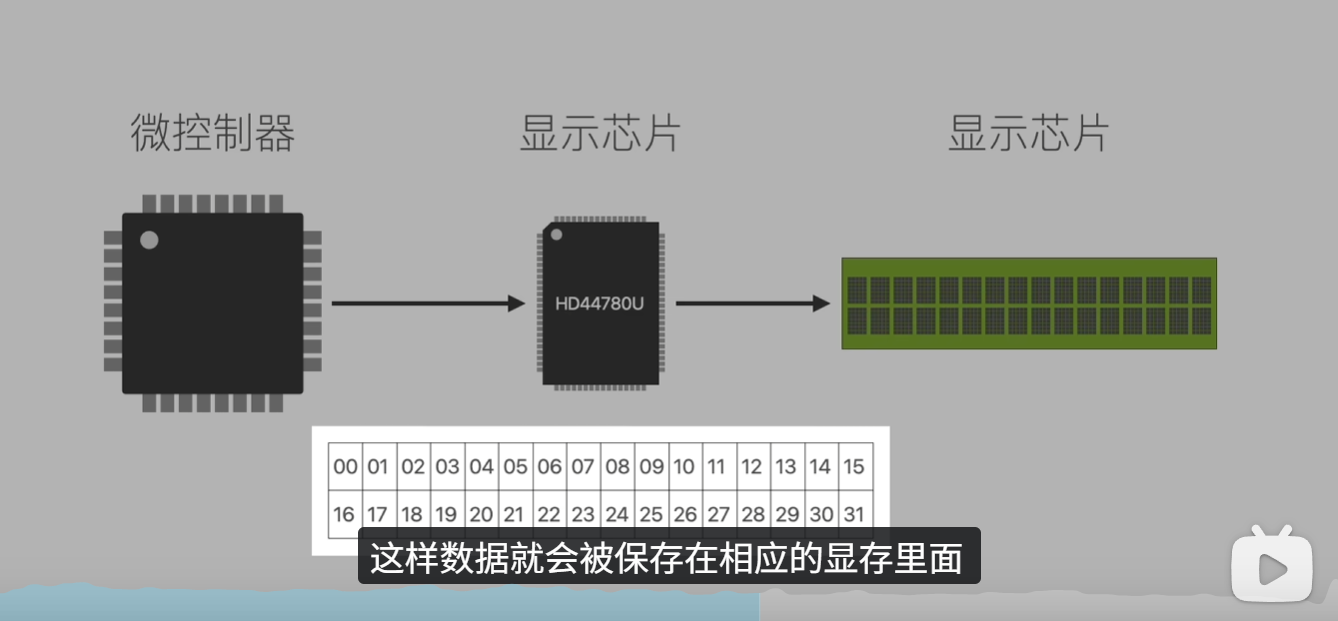

微控制器发送数据的时候 ===》 先发送显存的地址 ,,,再发送数据 ===》这样数据就会被保存在相应的显存里面 ,,, 发两次信息???

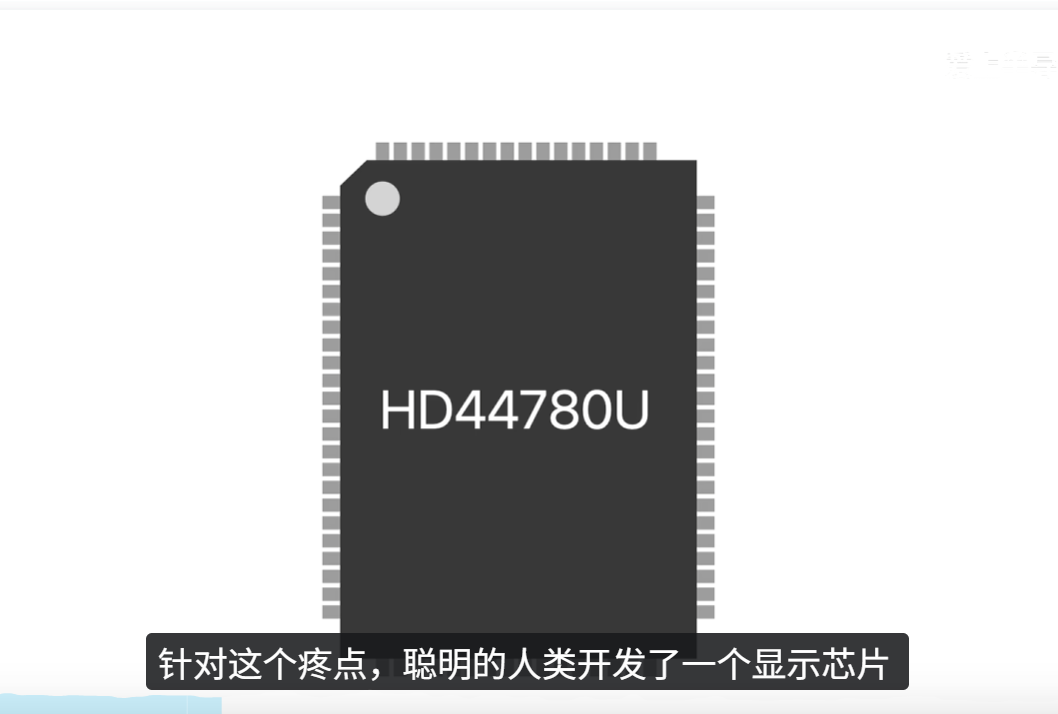

显示芯片

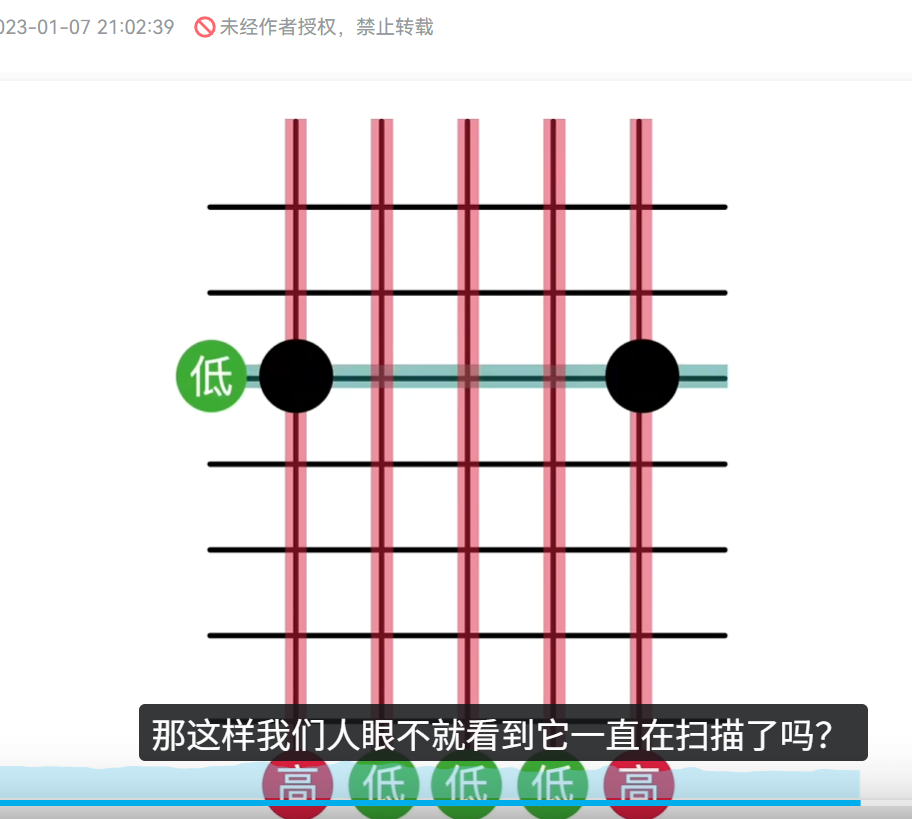

逐行扫描,,显示,,扫描频率很快,看到的是静止的画面

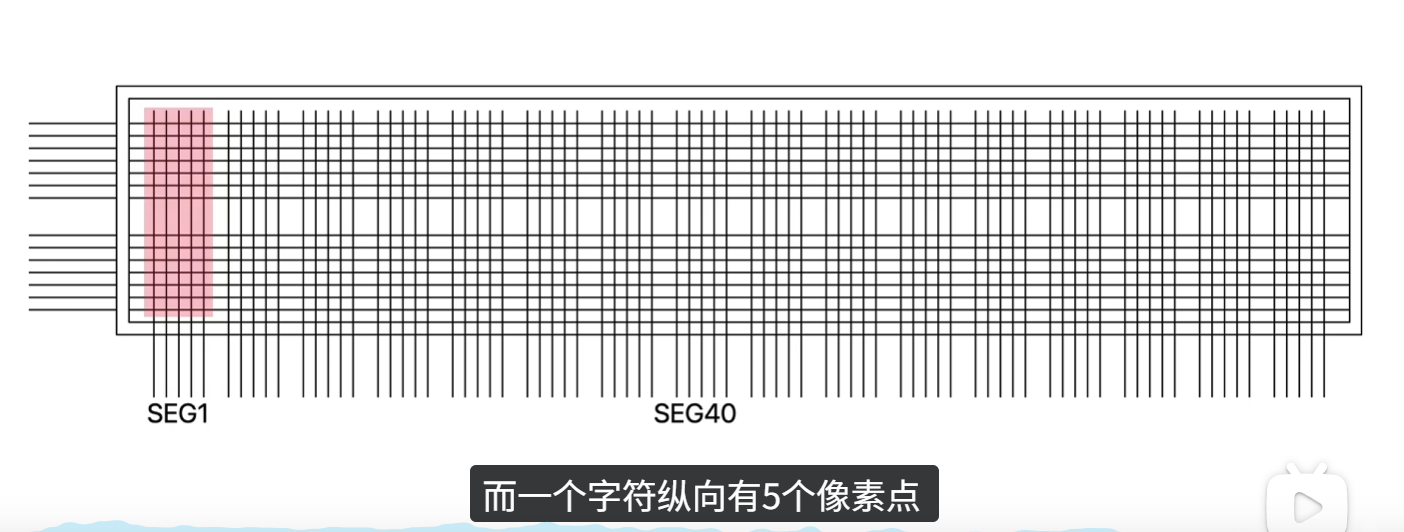

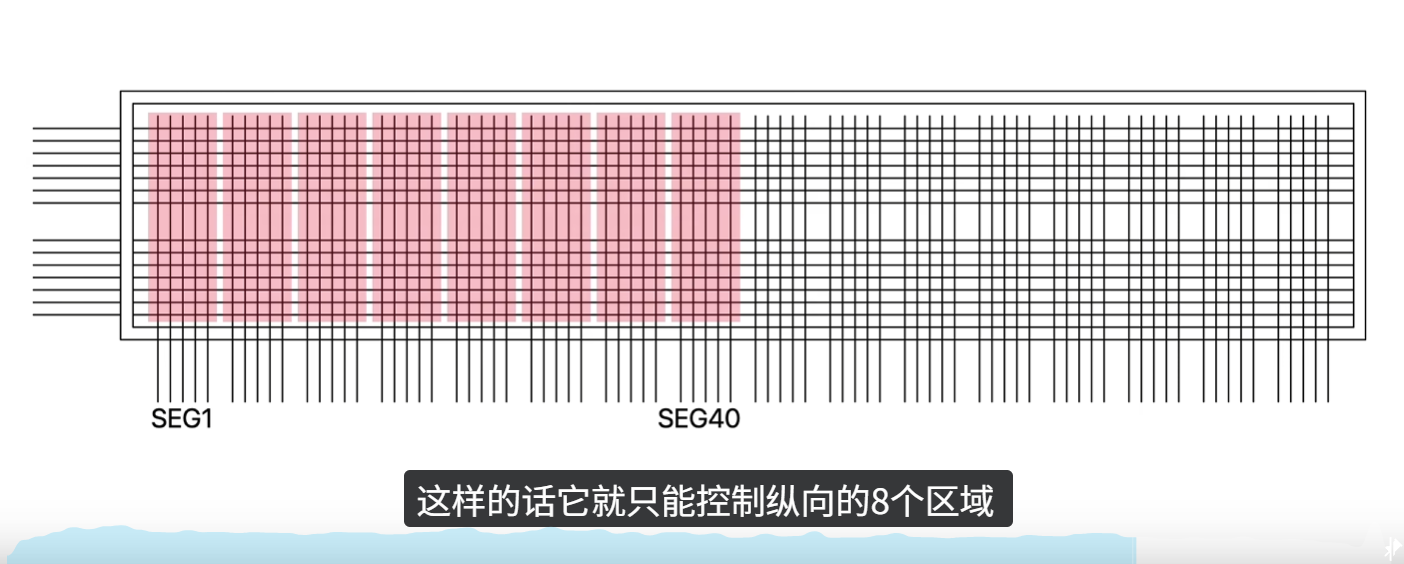

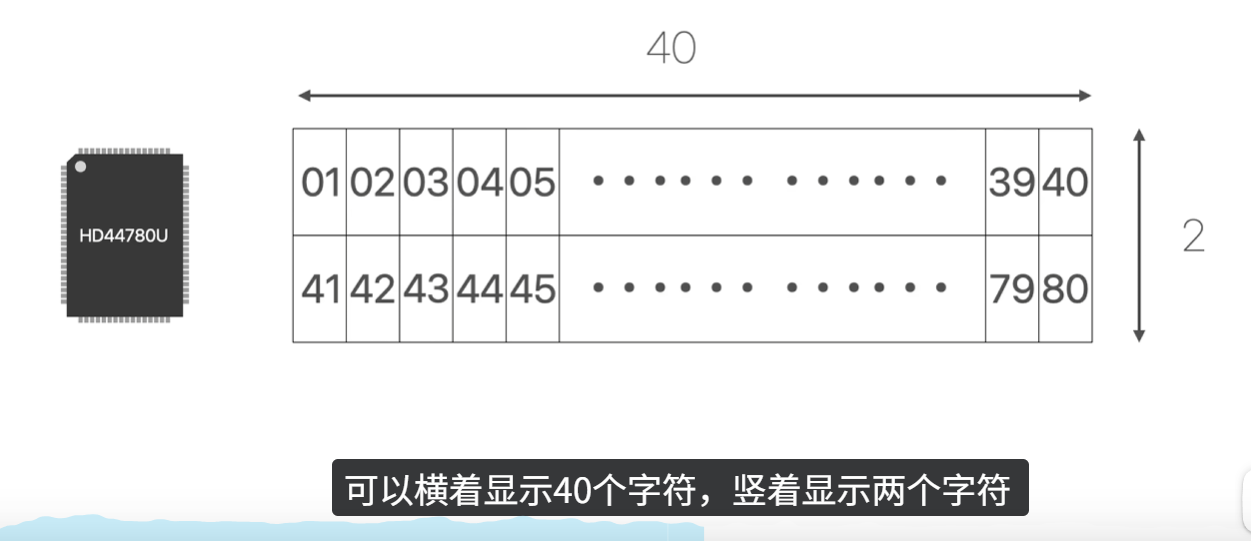

超过16个字符就没有多余的引脚了

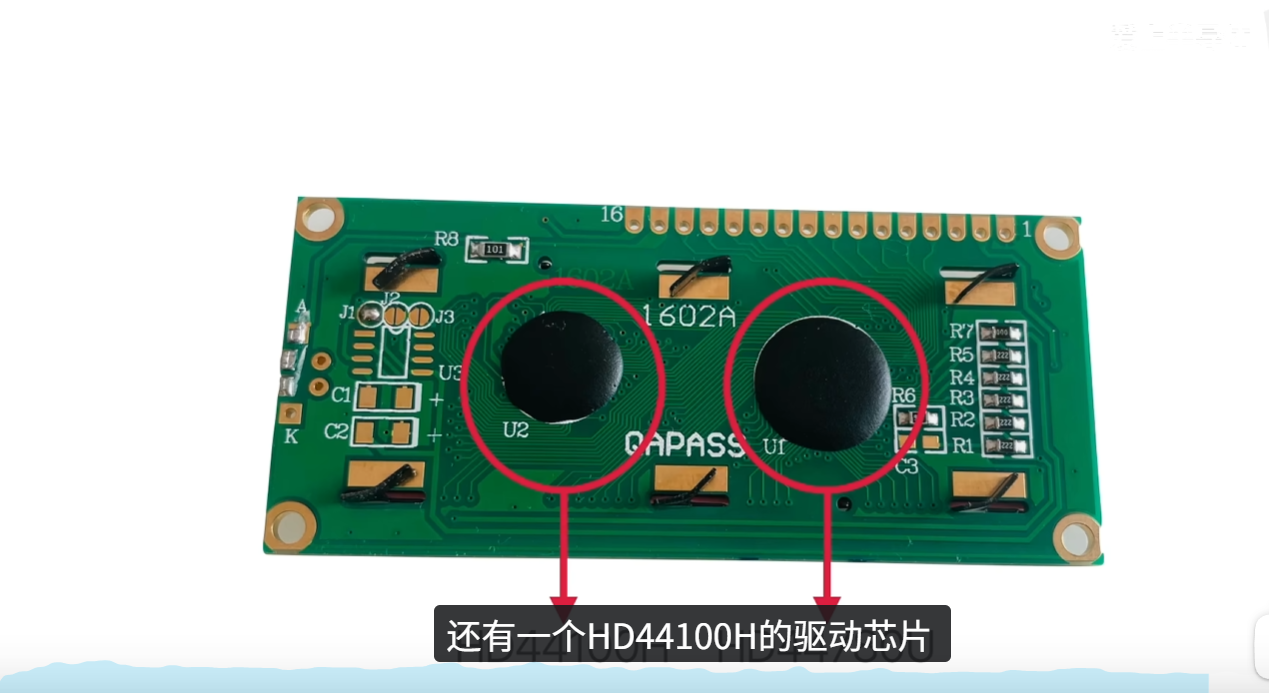

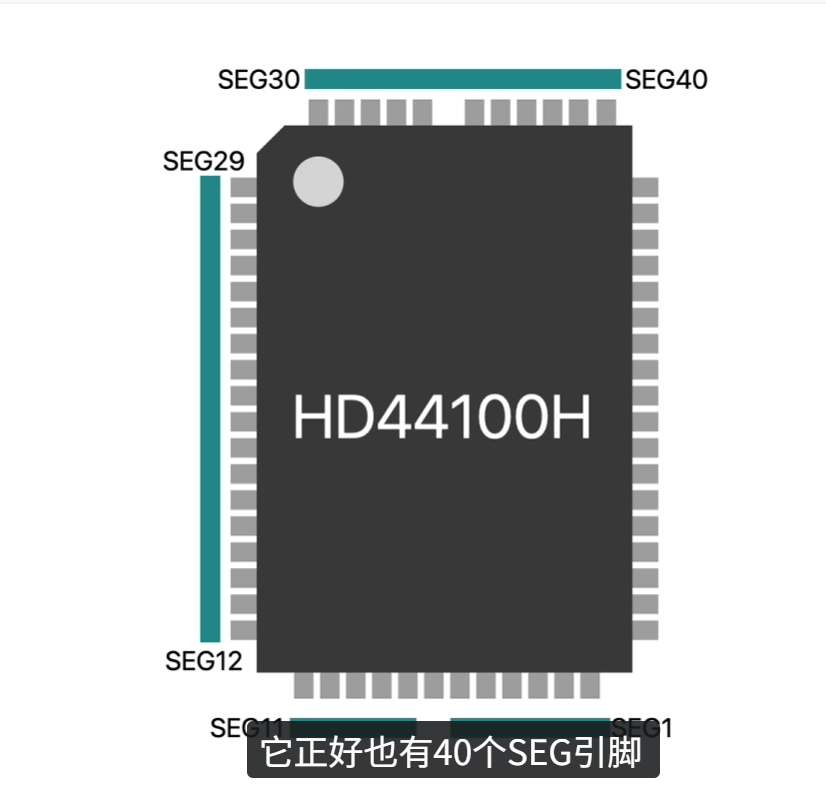

协助主控完成另一半的显示任务

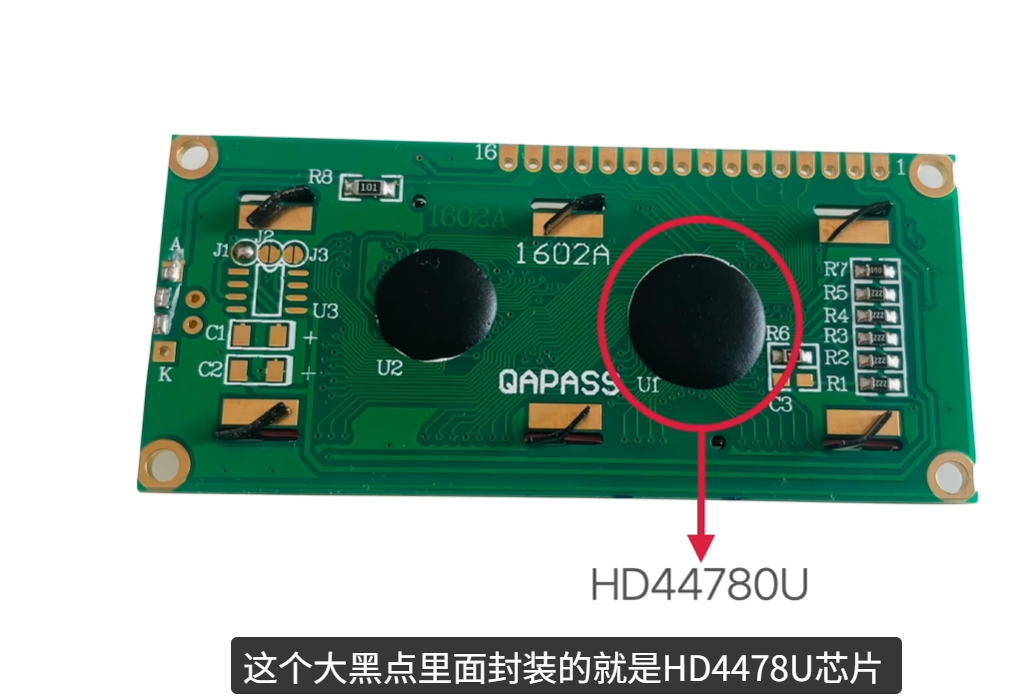

直接在pcb板子上贴裸芯片的工艺,,chip on board,,COB封装,牛屎封装

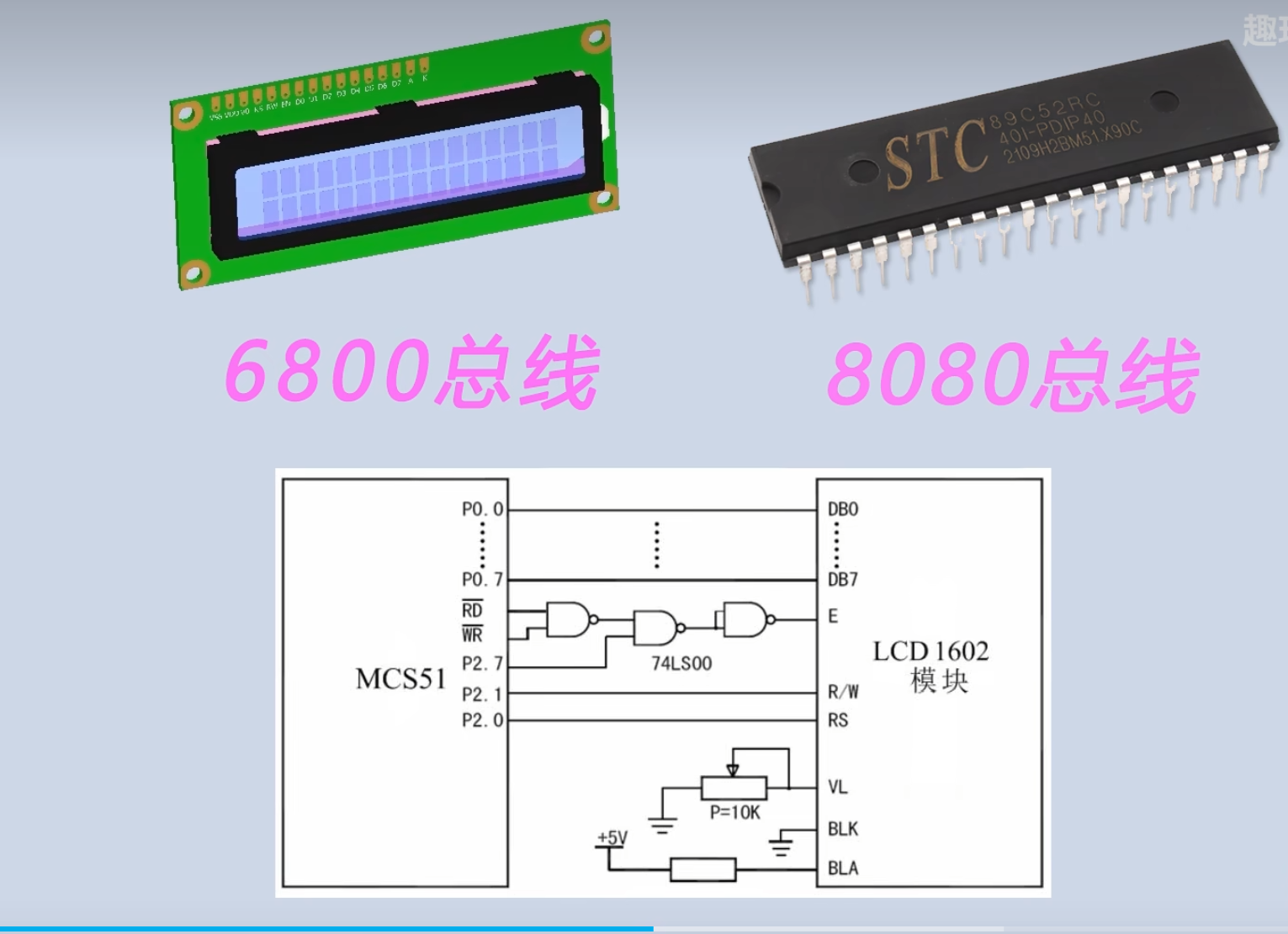

6800总线协议,,,

8080总线协议 :


Day 1:

看《计算机是怎样跑起来的》第2章(重点:总线)

Day 2:

看第3章(程序执行)

Day 3:

看《程序是怎样跑起来的》前1章

Day 4:

翻《计算机组成与设计》第1章(只看总线那几页)
