WebSocket 协议介绍

当然可以，咱们从最基础讲起，我给你一个面向嵌入式或者刚入门的新人也能理解的 WebSocket 协议介绍。

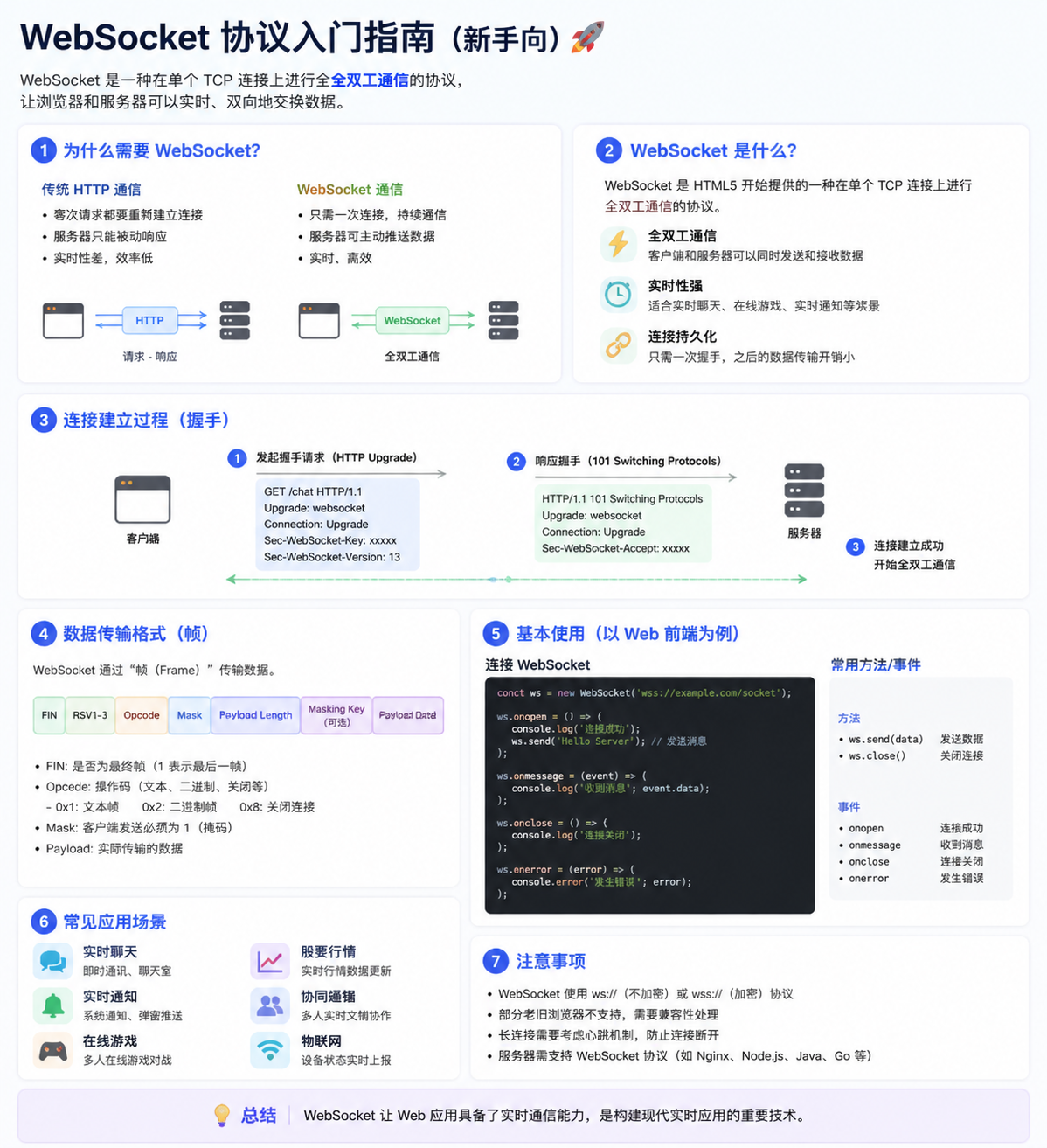

1️⃣ WebSocket 是什么？

WebSocket 是一种在 单个 TCP 连接上进行全双工通信的协议。

全双工：意味着服务器和客户端可以随时互相发送消息，不需要客户端每次都发请求。
基于 TCP：所以有可靠的传输保证，不会丢包（相比 UDP 的不可靠传输）。

简单类比：

HTTP：就像你每次想说话都要敲门请求，然后等人回答。
WebSocket：就像你们开了一条电话线，随时能讲随时能听。

2️⃣ WebSocket 的工作流程

握手（Handshake）
- 客户端通过 HTTP 请求发起握手：GET /chat HTTP/1.1，并带上 Upgrade: websocket 和 Connection: Upgrade。
- 服务器收到请求后，如果支持 WebSocket，会回应 101 Switching Protocols，表示协议切换成功。
建立连接
- 握手成功后，TCP 连接不关闭，而是切换到 WebSocket 协议。
- 从此，客户端和服务器可以随时互相发送消息。
数据传输
- 数据以 帧（Frame） 为单位发送，可以是文本帧或二进制帧。
- 服务器和客户端可以同时发送数据，不必轮流（全双工）。
关闭连接
- 任意一方可以发送关闭帧（Close Frame）关闭连接。

3️⃣ WebSocket 数据帧结构简介

WebSocket 的数据帧比 HTTP 简单，主要字段包括：

字段	说明
FIN	是否是消息的最后一帧
Opcode	类型：文本、二进制、关闭、ping/pong 等
Mask	是否对数据进行掩码（客户端必须掩码）
Payload length	数据长度
Payload data	真正发送的消息数据

举例：

文本消息 "hello" 会被封装成一帧发送。
二进制数据（比如图像、音频）也可以通过帧发送。

4️⃣ WebSocket 的优点

实时性强：不用频繁建立 HTTP 请求。
节省带宽：只传数据，不传 HTTP 头。
全双工通信：客户端和服务器都能随时发消息。
适合长连接：比如聊天系统、实时监控、IoT 设备。

5️⃣ 简单应用案例

假设你在做嵌入式温湿度采集设备：

设备连接到 Wi-Fi，然后建立 WebSocket 到服务器。
服务器随时可以向设备发命令，比如"开始采集"、"停止采集"。
设备采集数据后，也可以随时推送到服务器。
由于是长连接，延迟很低，实时性好。

6️⃣ 小结

WebSocket = HTTP 协议升级 + 长连接 + 全双工通信

适合实时数据传输，尤其是 IoT、聊天应用、游戏、金融行情推送。

如果你需要，我可以帮你画一个WebSocket 握手 + 数据传输完整流程图，让你一眼就能看懂客户端和服务器的数据流。

你希望我画吗？

太好了，我给你画一个清晰的 WebSocket 握手 + 数据传输流程图，分客户端和服务器两条线，标注关键帧和步骤。这里我用文字图的形式描述，你可以直接理解或者照着画成图：

复制代码

客户端(Client)                               服务器(Server)
    |                                              |
    |---------HTTP GET 请求，带 Upgrade: websocket--------->|
    |   GET /chat HTTP/1.1                         |
    |   Host: example.com                           |
    |   Upgrade: websocket                          |
    |   Connection: Upgrade                         |
    |   Sec-WebSocket-Key: <随机值>                |
    |   Sec-WebSocket-Version: 13                   |
    |                                              |
    |<------101 Switching Protocols 响应------------------------------|
    |   HTTP/1.1 101 Switching Protocols           |
    |   Upgrade: websocket                          |
    |   Connection: Upgrade                         |
    |   Sec-WebSocket-Accept: <计算值>             |
    |                                              |
    |---------WebSocket 连接建立成功--------------------------------------------->|
    |                                              |
    |<------------------------------服务器可以发送消息---------------------------------|
    |                                              |
    |---------客户端可以发送消息--------------------------------------------->|
    |                                              |
    |<---------服务器发送 ping/pong 帧保持连接--------->|
    |                                              |
    |---------客户端发送关闭帧 Close Frame --------------------->|
    |                                              |
    |<---------服务器响应关闭帧 Close Frame ------------>|
    |                                              |
    |---------连接关闭--------------------------------------------------------------------->|

🔹流程解读：

HTTP 握手
- 客户端先用 HTTP 请求和服务器打招呼，并说"我想升级成 WebSocket"。
- 服务器确认后返回 101 Switching Protocols。
WebSocket 连接建立
- 握手成功后，TCP 长连接持续存在。
- 连接可用来双向发送消息。
数据传输
- 客户端和服务器随时可以发送文本或二进制帧。
- 也可以用 ping/pong 保活，防止长连接断开。
关闭连接
- 任意一方发送 Close Frame，另一方响应，连接优雅关闭。

💡小提示：

客户端发送的每一帧都必须 Mask，服务器发送的不用。
数据可以是任意长度，分多帧发送也可以。

如果你愿意，我可以帮你画一个 带消息帧详细标注（文本/二进制/close/ping） 的更"可视化"的流程图，这样看起来就像真正的时序图，非常适合嵌入式开发理解数据流。

你想让我画这个吗？

没问题，我们重点来看 WebSocket 的数据帧格式，这是理解它如何在客户端和服务器间传输数据的核心。咱们拆开讲，尽量详细但又容易理解。

1️⃣ WebSocket 帧（Frame）概念

WebSocket 传输的数据不是直接丢过去的，而是被封装成帧。每一帧包含头信息和有效载荷（Payload）。

文本帧（Text Frame） ：通常用于发送字符串数据，比如 "hello"
二进制帧（Binary Frame）：用于发送二进制数据，比如音频、图像、传感器数据
控制帧（Control Frame）：用于 ping/pong 保活、关闭连接等

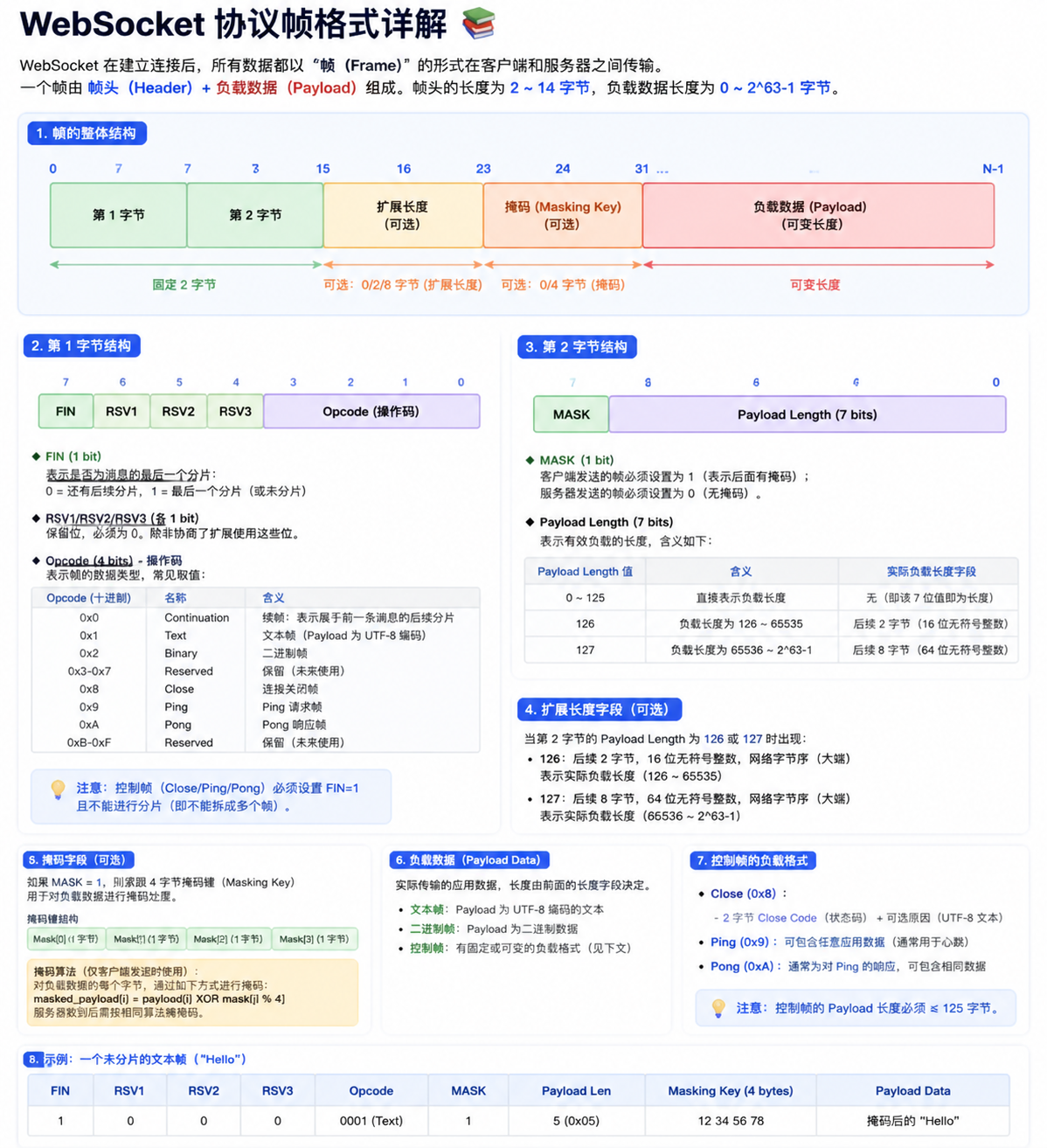

2️⃣ 帧结构总览

一个 WebSocket 帧的结构如下（字节级别）：

字段	长度	说明
FIN	1 bit	是否是消息的最后一帧。1 表示最后一帧，0 表示还有后续帧
RSV1/RSV2/RSV3	1 bit each	保留位，一般为 0，除非使用扩展协议
Opcode	4 bits	操作码，表示帧类型
Mask	1 bit	是否对 Payload 做掩码（客户端必须为 1，服务器为 0）
Payload length	7/7+16/7+64 bits	数据长度，分三种情况（0-125, 126-65535, >65535）
Masking key	32 bits (4 bytes, 可选)	如果 Mask = 1，则用于对 Payload 做掩码
Payload data	可变	真正的数据内容

3️⃣ Opcode（操作码）

操作码决定帧的类型：

Opcode	类型	说明
0x0	continuation	延续帧（多帧消息）
0x1	text	文本帧（UTF-8 字符串）
0x2	binary	二进制帧（图片、音频、传感器数据）
0x8	close	关闭帧
0x9	ping	ping 控制帧，服务器或客户端用来检查连接
0xA	pong	pong 控制帧，对 ping 的回应

4️⃣ Payload 长度编码

Payload length 7 位表示：

0--125：直接表示长度
126：后面 2 字节表示实际长度（16 位）
127：后面 8 字节表示实际长度（64 位）

例子：

文本 "hello" 长度 5 → Payload length = 5
二进制数据 200 字节 → Payload length = 126 + 后面 2 字节表示 200

5️⃣ Masking

客户端发送给服务器的数据 必须加掩码（Mask = 1），方法：

复制代码

maskedPayload[i] = payload[i] XOR maskingKey[i % 4]

服务器接收到后，用同样算法解码即可。
服务器发送给客户端时不需要掩码（Mask = 0）。

6️⃣ 控制帧示例

Close Frame：客户端或服务器发起关闭连接
Ping / Pong：保活连接、测延迟

例如客户端发送一个 Ping：

复制代码

FIN=1, Opcode=0x9, Mask=1, Payload="ping"

服务器收到后回应 Pong：

复制代码

FIN=1, Opcode=0xA, Mask=0, Payload="ping"

7️⃣ 文本帧示例（"Hi"）

假设客户端发送 "Hi"（UTF-8 2 字节）：

字节	说明
0x81	FIN=1, Opcode=1（文本）
0x82	Mask=1, Payload length=2
0x12 0x34 0x56 0x78	Masking key（随机）
0x4A 0x2B	Payload (`Hi` XOR Masking key)

服务器收到后解码，得到 "Hi"。

💡 总结要点

WebSocket 帧由 头 + 可选掩码 + 数据 构成
Opcode 决定帧类型：文本、二进制、控制
FIN 决定消息是否结束
客户端必须 Mask，服务器可不 Mask
Payload 可分多帧发送，支持大数据传输
