AVL树、红黑树

AVL树、红黑树

AVL树和红黑树的出现，是为了解决二叉搜索树的节点不均匀而导致的效率降低的问题，将二叉树的子树高度控制平衡。他们的底层解决方法都是通过旋转来调整节点（与其说是旋转，不如说是按压节点），他们的不同就是依赖逻辑不同。

一、AVL树

特性

要平衡左右子树的高度的话，就得记录左右子树的高度差：因此AVL树引入了平衡因子（balance factor）的概念。

平衡因子：右子树的高度减去左子树的高度。

那么我们想要让左右子树高度平衡，就是要控制平衡因子的绝对值尽量的小。我们能控制的最小范围是多少呢？

能不能就一直是0，让左右子树高度一直相等？当然是不行！

最简单的就比如当在根节点下插入一个新节点，根节点的平衡因子必然不是0。

所以要控制的范围是[ -1, 1]，也就是正常的平衡因子只能是-1、0、1。

因此将增删查改的效率控制在了O(logn)

结构性质

1. 增加了平衡因子的属性；
2. 节点的key、value包装在了pair容器中；
3. 节点的key大小规则都满足二叉搜索树的规则。
4. 增加了父节点的维护。

template<class K, class V>
struct AVLTreeNode {
	pair<K, V> _kv;
	AVLTreeNode<K, V>* _left;
	AVLTreeNode<K, V>* _right;
	AVLTreeNode<K, V>* _parent;
	int _bf;	// 平衡因子(balance factor)

	AVLTreeNode(const pair<K, V>& kv)
		:_kv(kv)
		, _left(nullptr)
		, _right(nullptr)
		, _parent(nullptr)
		, _bf(0)
	{}
};


template<class K, class V>
class AVLTree {
	typedef AVLTreeNode<K, V> Node;
public:
    // ...成员函数
private:
	Node* _root = nullptr;
};

插入节点

步骤：

1. 寻找插入位置；
2. 找到位置之后接入新节点；
3. 向上调整节点的平衡因子，因为增加节点之后大概率也会影响其祖先节点，遇到不正常的平衡因子要进行旋转，最坏情况：调整到根节点。

步骤1、2

操作和二叉搜索树没有区别，先判空树，再对比key值，大了往右走，小了往左走，直到遇到空节点，将新节点接入，连接父子节点。

bool Insert(const pair<K, V>& kv) {
    if (_root == nullptr) {
        _root = new Node(kv);
        return true;
    }

    Node* parent = nullptr;
    Node* cur = _root;
    while (cur) {
        if ((cur->_kv).first < kv.first) {
            parent = cur;
            cur = cur->_right;
        }
        else if ((cur->_kv).first > kv.first) {
            parent = cur;
            cur = cur->_left;
        }
        else {
            return false;
        }
    }
    cur = new Node(kv);
    if ((parent->_kv).first > kv.first) {
        parent->_left = cur;
    }
    else {
        parent->_right = cur;
    }
    cur->_parent = parent;
    // *****调整平衡*****
    // .....
    // *****************
    return true;
}

步骤3 调整平衡

当插入新节点cur时，cur的_bf必然为0；

需要修改parent->_bf

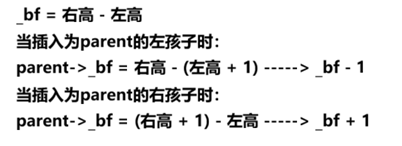

parent的_bf的变化规则：

方法：

while (parent) {	// 因为需要向上调整祖先节点的_bf
    // 改变平衡因子
    if (cur == parent->_left) {
        --(parent->_bf);
    }
    else {
        ++(parent->_bf);
    }
    // ...后续分析_bf
}

那么parent->_bf变化之后的结果有哪些呢？

分析结果

分三种大类情况：

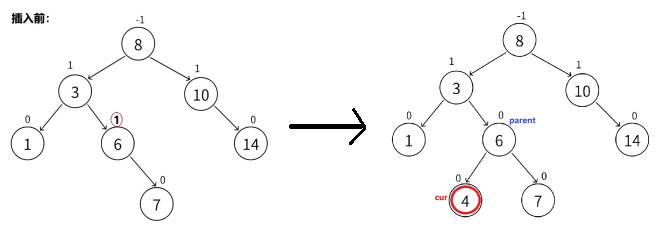

1.最棒情况：插入后parent->_bf == 0

说明插入前parent->_bf等于-1或1，也就是本来就有一个节点

那么此时就不需要再向上调整祖先节点的_bf了，因为此时插入的节点并没有改变parent这棵树的高度。所以可以break跳出向上调整的循环了。

while (parent) {	// 因为需要向上调整祖先节点的_bf
    // 改变平衡因子
    if (cur == parent->_left) {
        --(parent->_bf);
    }
    else {
        ++(parent->_bf);
    }
    // ...后续分析_bf
    if (parent->_bf == 0) {
        break;
    }
    // else if (....)
}

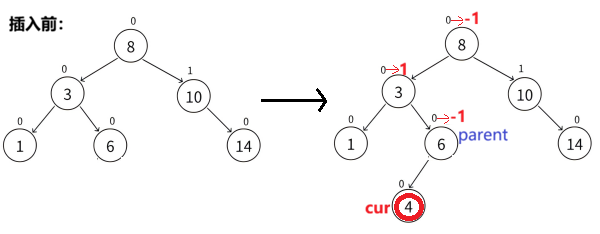

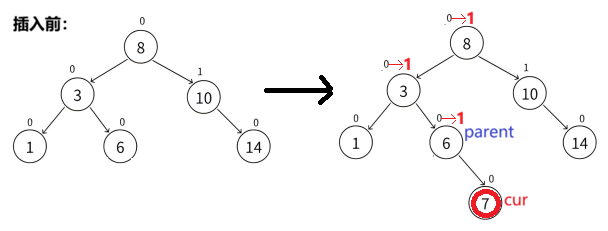

2.比较好的情况：插入后parent->_bf == 1或者-1

说明插入前一定parent->_bf == 0（也就是parent本来没有节点），如果是-2或2，那这棵树本来就是一颗坏树了

此时就是改变了parent这棵树的高度，会影响祖先节点的_bf，所以要向上调整，（也就是cur、parent向上一层，再次进入循环）

while (parent) {	// 因为需要向上调整祖先节点的_bf
    // 改变平衡因子
    if (cur == parent->_left) {
        --(parent->_bf);
    }
    else {
        ++(parent->_bf);
    }
    // 分析_bf
    if (parent->_bf == 0) {
        break;
    }
    else if (parent->_bf == 1 || parent->_bf == -1) {
        // 继续向上更新
        cur = parent;
        parent = parent->_parent;
    }
    // else if(...)
}

3.麻烦的情况：插入后parent->_bf == 2或者-2

（此时就超出我们能接受的平衡范围-1、0、1了，此时要进行旋转处理）。

说明插入前parent->_bf等于-1或1（高度差已经是极限了），且cur插入到已经高出一截的那个parent的子节点的下面了。

while (parent) {	// 因为需要向上调整祖先节点的_bf
    // 改变平衡因子
    if (cur == parent->_left) {
        --(parent->_bf);
    }
    else {
        ++(parent->_bf);
    }
    // 分析_bf
    if (parent->_bf == 0) {
        break;
    }
    else if (parent->_bf == 1 || parent->_bf == -1) {
        // 继续向上更新
        cur = parent;
        parent = parent->_parent;
    }
    else if (parent->_bf == 2 || parent->_bf == -2) {
        // 旋转处理
        // if (...)
        // ......
    }
    else {
        // 插入之前就没处理好
        assert(false);
    }
}

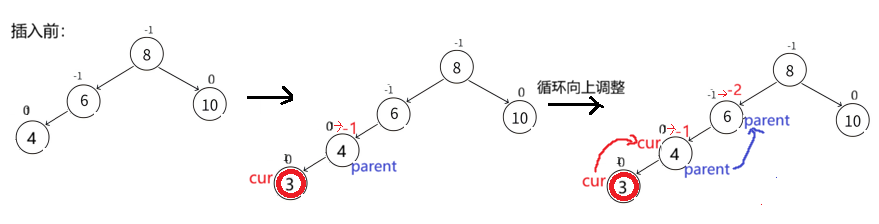

不对呀？那cur和parent不就是爷孙关系了吗？当然没这么简单！此时的情况其实是从情况2向上调整到这的，parent最终停留在了6节点初：

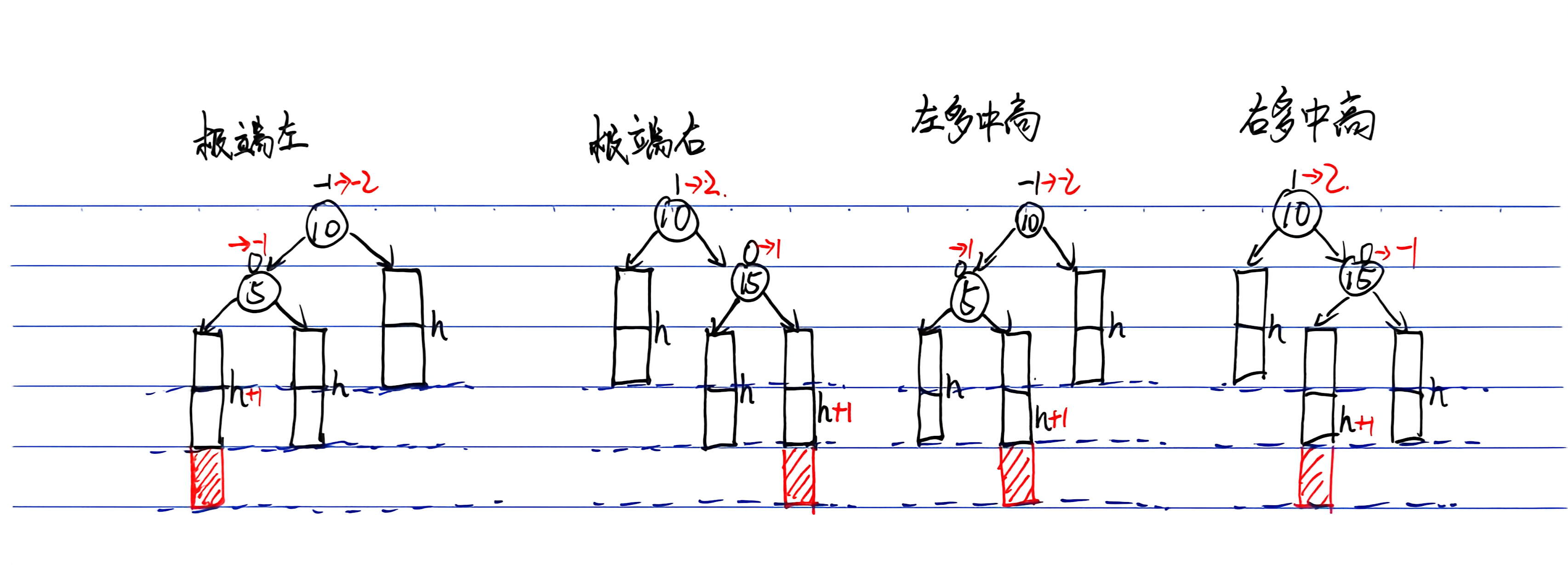

当然，插入的情况并没有这么简单，从插入前就的不平衡分析，情况三又可以分为四种小情况：

（1）极端左[右单旋]；（2）极端右[左单旋]；（3）左多中高[左右双旋]；（4）右多中高[右左双旋]。

h是代表这棵局部子树的高度，可以是任何值。

（1）极端左(parent->_____bf == -2 && cur->_bf == -1)：

例如：（只是实例说明一下h可以等于任何值，后几种小情况不会再举这么多例子）

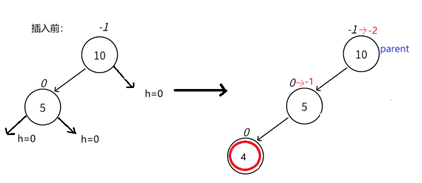

当h=0时，也就是没节点，

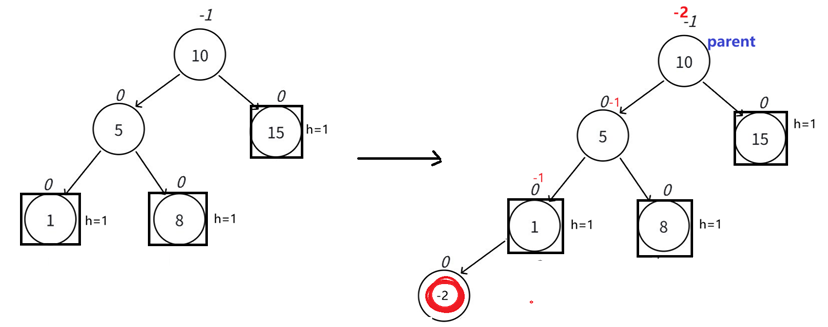

当h=1时

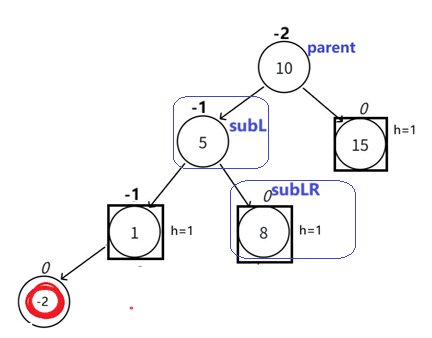

当h=2时

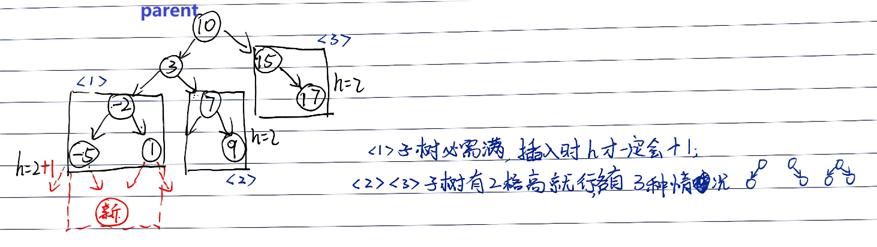

（所以当h变多时，只是情况2的循环次数多，最后遇到了这四种（极端左；极端右；左多中高；右多中高）小情况。）

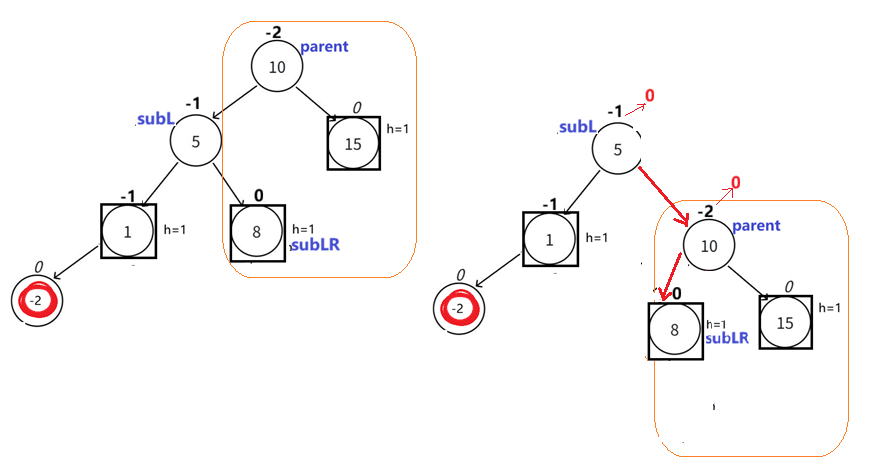

话说回来极端左，该怎么右单旋转成平衡呢？

1.先赋值一些用得到的变量

2.parent与subLR整体下压（改变parent、subL、subLR的父子关系），再改变subL和parent的_bf

3.不要忘了，若parent原本还有他的父节点和其他兄弟的话，还要将parentParent与subL相关联

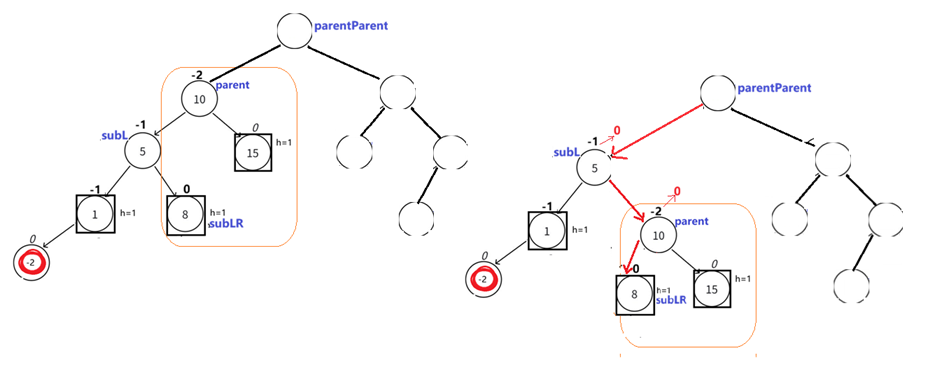

例如：

4.最后修改parent和subL的平衡因子

else if (parent->_bf == 2 || parent->_bf == -2) {
    // 旋转处理
    if (parent->_bf == -2 && cur->_bf == -1) {
        // 右单旋
        RotateR(parent);
    }
    // else if (...)
    break;
}

void RotateR(Node* parent) {
    Node* subL = parent->_left;
    Node* subLR = subL->_right;

    // 修改局部
    parent->_left = subLR;
    if (subLR) {
        subLR->_parent = parent;
    }
    Node* parentParent = parent->_parent;
    subL->_right = parent;
    parent->_parent = subL;

    // 连接整体
    if (parentParent == nullptr) {
        _root = subL;
        subL->_parent = nullptr;
    }
    else {
        if (parent == parentParent->_left) {
            parentParent->_left = subL;
        }
        else {
            parentParent->_right = subL;
        }
        subL->_parent = parentParent;
    }
    parent->_bf = subL->_bf = 0;
}

（2）极端右(parent->_____bf == 2 && cur->_bf == 1)：

与极端左大致相同，不用多余谈论

else if (parent->_bf == 2 || parent->_bf == -2) {
    // 旋转处理
    if (parent->_bf == -2 && cur->_bf == -1) {
        // 右单旋
        RotateR(parent);
    }
    else if (parent->_bf == 2 && cur->_bf == 1) {
        // 左单旋
        RotateL(parent);
    }
    // else if (...)
    break;
}

void RotateL(Node* parent) {
    Node* subR = parent->_right;
    Node* subRL = subR->_left;

    parent->_right = subRL;
    if (subRL) {
        subRL->_parent = parent;
    }
    Node* parentParent = parent->_parent;
    subR->_left = parent;
    parent->_parent = subR;

    if (parentParent == nullptr) {
        _root = subR;
        subR->_parent = nullptr;
    }
    else {
        if (parent == parentParent->_left) {
            parentParent->_left = subR;
        }
        else {
            parentParent->_right = subR;
        }
        subR->_parent = parentParent;
    }
    parent->_bf = subR->_bf = 0;
}

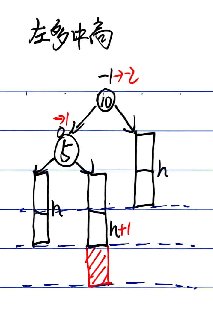

（3）左多中高(parent->_____bf == -2 && cur->_bf == 1)：

都是需要进行左右双旋，先左旋后右旋（先左压，后右压）

复用的左单旋，右单旋，所以如果parent之上还有祖先需要连接，复用的单旋函数就帮我们解决了

根据旋转后，调整parent、subL和subLR的平衡因子的情况不同，又分三种子情况：

（左旋右旋，都可以看成是，将插入节点所在的那棵树的左右子树各分一边）

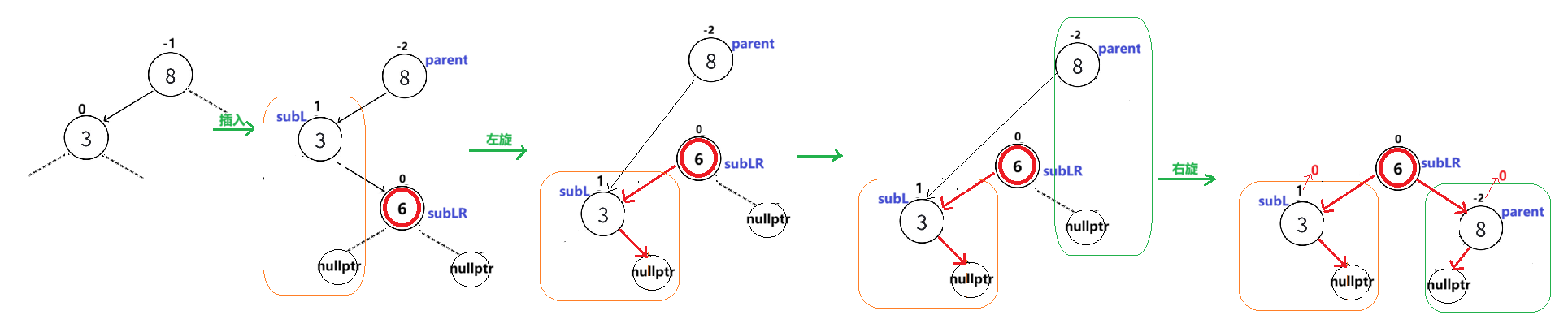

<1>当h=0时（subLR->_bf==0）

此时调整subL->_____bf = subLR->_____bf = parent->_bf = 0

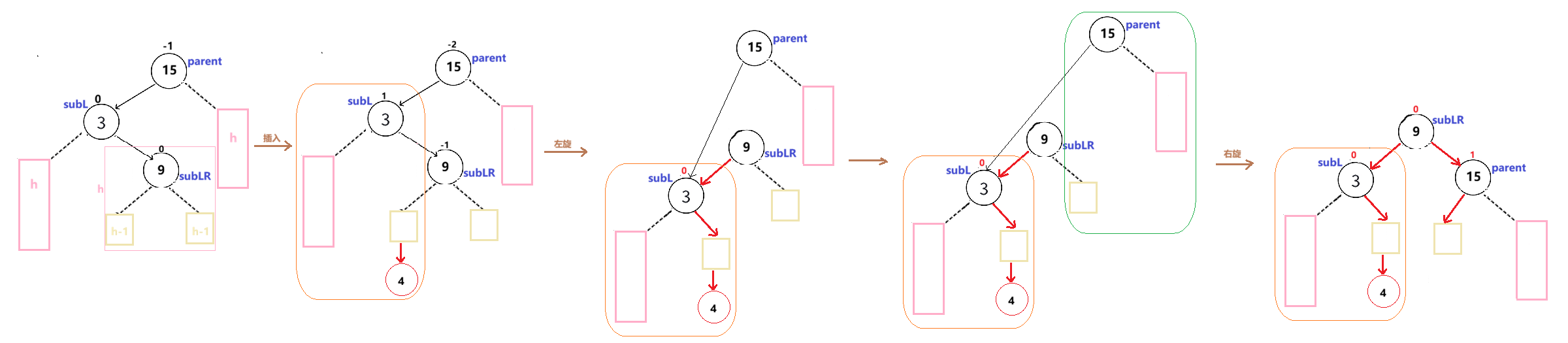

<2>当h不等于0，且新插入的在子树的左边（subLR->_bf==-1）

（h的变化已经分析过，也就是新插入的节点cur通过一层层调整平衡因子，经过情况2的循环遇到了这种需要旋转的情况3）

此时调整subL->_____bf = 0;parent->_____bf = 1;subLR->_____bf = 0;

<3>当h不等于0，且新插入的在子树的右边（subLR->_bf==1）

（旋转都是一样的操作，不再赘述）

旋转后最后调整subL->_____bf = -1;parent->_____bf = 0;subLR->_____bf = 0;

else if (parent->_bf == 2 || parent->_bf == -2) {
    // 旋转处理
    if (parent->_bf == -2 && cur->_bf == -1) {
        // 右单旋
        RotateR(parent);
    }
    else if (parent->_bf == 2 && cur->_bf == 1) {
        // 左单旋
        RotateL(parent);
    }
    else if (parent->_bf == -2 && cur->_bf == 1) {
        // 左右双旋
        RotateLR(parent);
    }
    // else if(...)
    break;
}


void RotateLR(Node* parent) {
    Node* subL = parent->_left;
    Node* subLR = subL->_right;

    // 获取subLR的平衡因子，后续判断双旋后的结果
    int bf = subLR->_bf;

    // 可以复用单旋成员函数
    RotateL(parent->_left);
    RotateR(parent);

    // 通过之前获取到的bf，可以推断双旋后的状态,从调整其节点的平衡因子
    if (bf == 0) {
        // <1>
        subL->_bf = subLR->_bf = parent->_bf = 0;
    }
    else if (bf == -1) {
        // <2>
        subL->_bf = 0;
        subLR->_bf = 0;
        parent->_bf = 1;
    }
    else if (bf == 1) {
        // <3>
        subL->_bf = -1;
        parent->_bf = 0;
        subLR->_bf = 0;
    }
    else {
        assert(false);
    }
}

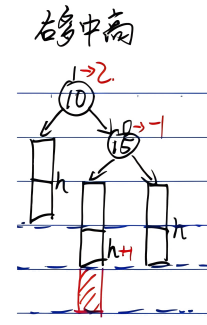

（4）右多中高(parent->_____bf == 2 && cur->_bf == -1)：

都是需要进行右左双旋，先右旋后左旋

与左多中高相同的逻辑

根据旋转后，调整parent、subL和subLR的平衡因子的情况不同，分三种子情况：

（左旋右旋，都可以看成是，将插入节点所在的那棵树的左右子树各分一边）

<1>当h=0时（subLR->_bf==0）

此时调整subR->_____bf = subRL->_____bf = parent->_bf = 0

<2>当h不等于0，且新插入的在子树的左边（subLR->_bf==-1）

此时调整subR->_____bf = -0;parent->_____bf = 0;subRL->_____bf = 0;

<3>当h不等于0，且新插入的在子树的右边（subLR->_bf==1）

此时调整subR->_____bf = 0;parent->_____bf = -1;subRL->_____bf = 0;

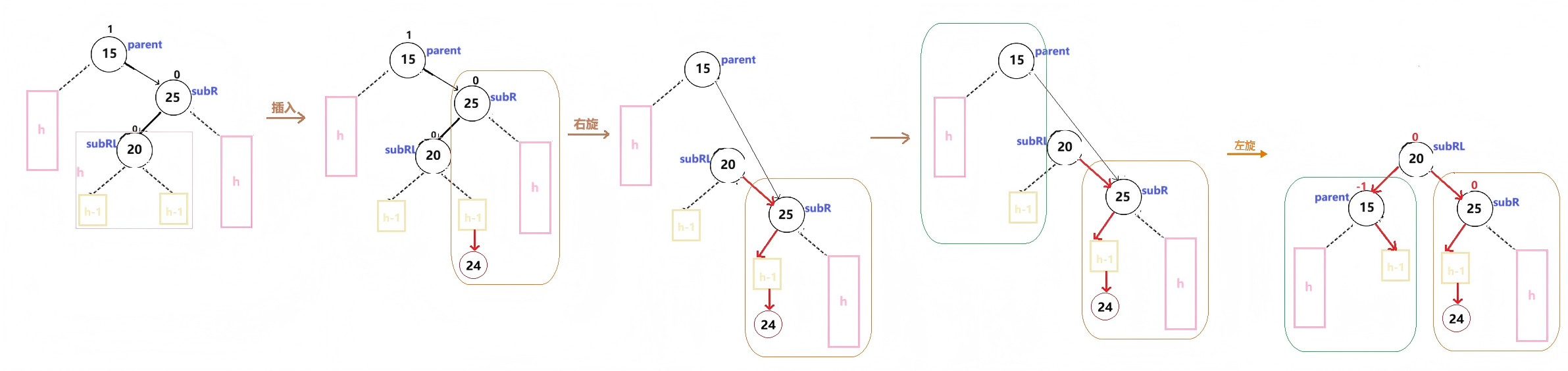

（由于旋转逻辑与左多中高相似，就不展示各种例子，只拿<3>举例）

else if (parent->_bf == 2 || parent->_bf == -2) {
    // 旋转处理
    if (parent->_bf == -2 && cur->_bf == -1) {
        // 右单旋
        RotateR(parent);
    }
    else if (parent->_bf == 2 && cur->_bf == 1) {
        // 左单旋
        RotateL(parent);
    }
    else if (parent->_bf == -2 && cur->_bf == 1) {
        // 左右双旋
        RotateLR(parent);
    }
    else if (parent->_bf == 2 && cur->_bf == -1) {
        // 右左双旋
        RotateRL(parent);
    }
    else {
        assert(false);	// 异常情况
    }
    break;
}

void RotateRL(Node* parent)
{
    Node* subR = parent->_right;
    Node* subRL = subR->_left;

    int bf = subRL->_bf;

    RotateR(parent->_right);
    RotateL(parent);

    if (bf == 0)
    {
        subR->_bf = 0;
        subRL->_bf = 0;
        parent->_bf = 0;
    }
    else if (bf == 1)
    {
        subR->_bf = 0;
        subRL->_bf = 0;
        parent->_bf = -1;
    }
    else if (bf == -1)
    {
        subR->_bf = 1;
        subRL->_bf = 0;
        parent->_bf = 0;
    }
    else
    {
        assert(false);
    }
}

查找

十分的模板化

大了往右，小了往左

Node* Find(const K& key) {
    Node* cur = _root;
    while (cur) {
        if (cur->_kv.first < key) {
            cur = cur->_right;
        }
        else if (cur->_kv.first > key) {
            cur = cur->_left;
        }
        else {
            return cur;
        }
    }
    return nullptr;
}

小结

重点在于理解平衡因子的调整和分析，以及旋转的逻辑。

AVL树其他的接口，比如删除，其逻辑也包含旋转之类，暂且不做分析

二、红黑树

特性

红黑树所保持的平衡是指：确保没有一条路径会比其他路径长出2倍

路径：指从该节点开始，直到nullptr的简单路径

规则

1. 节点分为红色和黑色，一个节点不是红色就是黑色；
2. 根节点是黑色；
3. 父子节点不能同时为红色，但可以都是黑色；
4. 对于任意一个节点，从这个结点开始的所有路径上，都包含相等数量的黑色节点

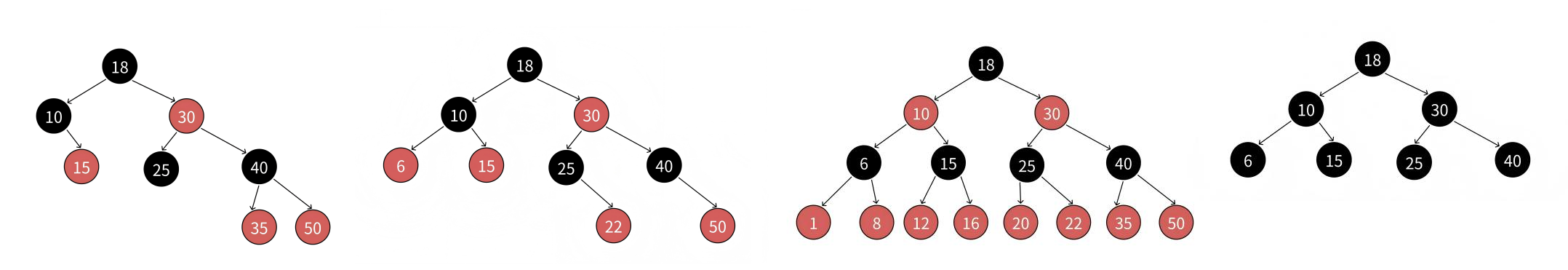

以下四种都是符合要求的红黑树

原理

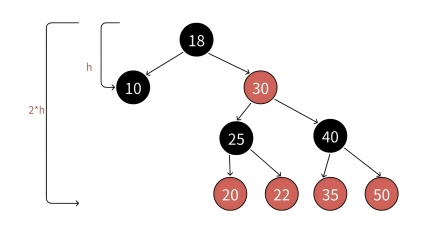

红黑树是如何确保没有一条路径会比其他路径长出2倍的？

根据规则4，任何节点之下的路径，黑色节点数量都相等，那么再结合规则3

• 路径最短时，节点全是黑色，高度为h
• 路径最长时，节点黑红相间，高度为2h

效率

假设N是树中节点数量，h是最短路径长度，那么2^h-1 <= N <= 2^2h-1，由此h约等于logN，那么最坏情况也就最长路径2 * logN

那么时间复杂度是O(logN).

结构

与AVL树相比，去掉了平衡因子_bf，增加了颜色_____col的属性

// 通过枚举值表示颜色
enum Colour {
	RED,
	BLACK
};

template<class K, class V>
struct RBTreeNode {
	pair<K, V> _kv;
	RBTreeNode<K, V>* _left;
	RBTreeNode<K, V>* _right;
	RBTreeNode<K, V>* _parent;
	Colour _col;
	RBTreeNode(const pair<K, V>& kv)
		:_kv(kv)
		, _left(nullptr)
		, _right(nullptr)
		, _parent(nullptr)
	{}
};

template < class K, class V>
class RBTree {
	typedef RBTreeNode<K, V> Node;
public:
	// ......
private:
	Node * _root = nullptr;
};

插入节点

与二叉搜索树同样的方法找到插入位置插入，只不过插入后要分析节点颜色是否符合红黑树的规则

• 当树原本是空树时，插入的一定就是黑色，因为树的根是要黑色的
• 当树原本不是空树，插入的一定就是红色，因为一旦新增节点是红色的话，规则4就会被破坏

那么此时可能会想：新节点都是红色的话，那黑色节点哪里来呢？

在插入节点之后的颜色分析中，会对不同的情况，做出不同操作。其中就包括变色以及旋转，红黑树的旋转方法和AVL树一样，只是不会再有平衡因子的操作了

bool Insert(const pair<K, V>& kv) {
    if (_root == nullptr) {
        _root = new Node(kv);
        _root->_col = BLACK;	// 根为黑
        return true;
    }

    Node* parent = nullptr;
    Node* cur = _root;
    while (cur) {	// 找插入位置
        if ((cur->_kv).first < kv.first) {
            parent = cur;
            cur = cur->_right;
        }
        else if ((cur->_kv).first > kv.first) {
            parent = cur;
            cur = cur->_left;
        }
        else {
            return false;
        }
    }

    cur = new Node(kv);
    cur->_col = RED;	// 新节点必须为红色
    if ((parent->_kv).first > kv.first) {
        parent->_left = cur;
    }
    else {
        parent->_right = cur;
    }
    cur->_parent = parent;

    // *****分析颜色*****
    //
    // *****************

    // 最后直接将根变为黑色色
    _root->_col = BLACK;
    return true;
}

颜色分析

对颜色的分析，会用到四个变量：

1.新增节点_cur

2.新节点的父节点_parent

3.父节点的父节点_grandfather（以下描述为grand）

4.新节点的叔叔节点_uncle，也就是父节点的兄弟节点

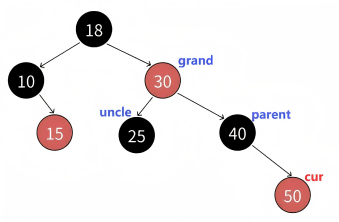

第一层分析，对父节点分析

1. 若父节点为黑色，则此时就已经符合红黑树的所有规则了，不需要再分析了。可以类比一下AVL树的第1大类情况（符合规则，跳出循环）

2. 若父节点为红色，则此时违反了规则3，父子不能同时为红色，需要进入第二层分析：

在进行第二层分析之前，还要先分清楚父节点和叔节点是爷节点的左还是右

父左叔右的第二层分析

（父节点已经是红色了）

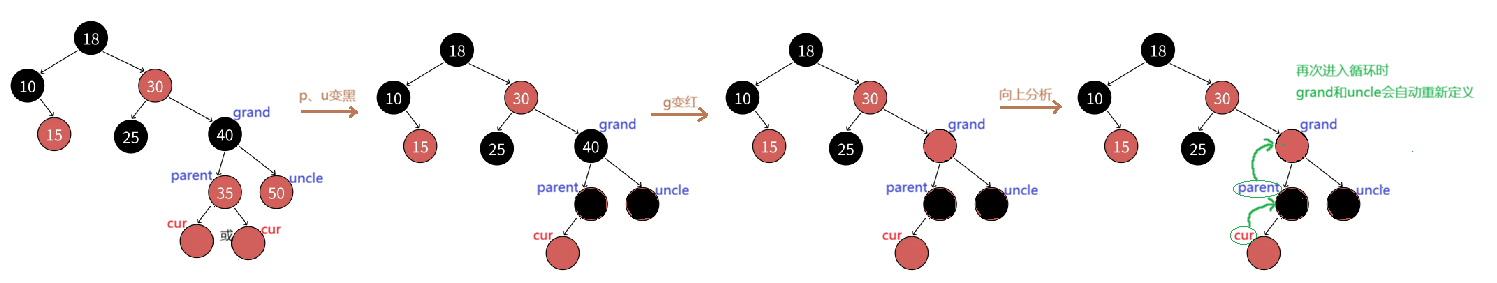

1. uncle节点为红。只变色，再向上分析。（可以类比AVL树的第2类情况）

while (parent && parent->_col == RED) {	// 可层层向上调整
    Node* grandfather = parent->_parent;

    if (grandfather->_left == parent) {	// 确定parent与uncle的左右
        Node* uncle = grandfather->_right;

        if (uncle && uncle->_col == RED) {	// 叔叔为红色
            // 只需变色
            parent->_col = uncle->_col = BLACK;
            grandfather->_col = RED;
            // 继续向上
            cur = grandfather;
            parent = cur->_parent;
        }
        else {
            // ......
        }
    }
    else {
        // 父在右
    }
}

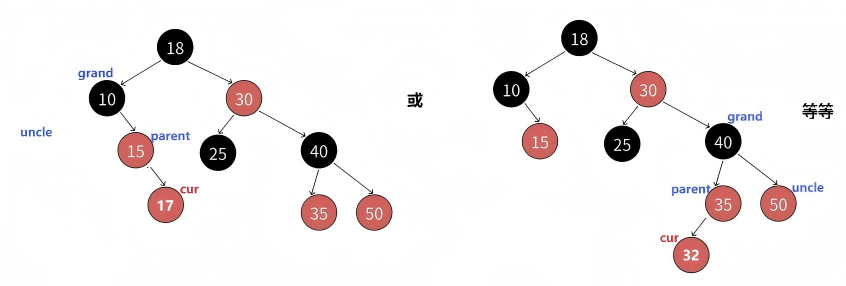

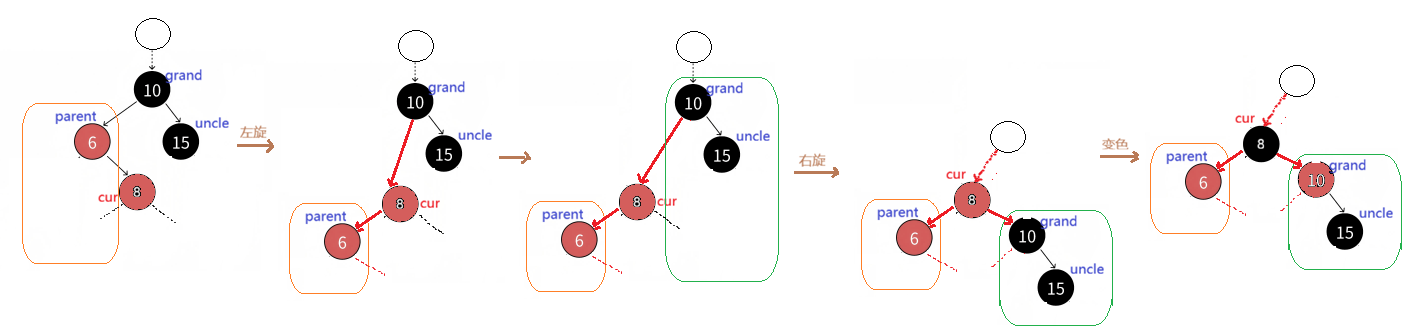

2. uncle节点为黑或不存在。要进行旋转+变色，再向上分析。但还需要进入第三层分析

父左叔右的第三层分析

此时已经确定：父在左，叔在右，父为红，叔为黑或空

第三层要分cur插入的位置是在parent的左还是右

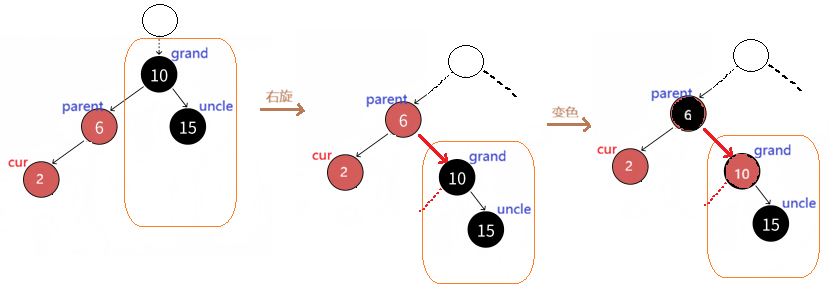

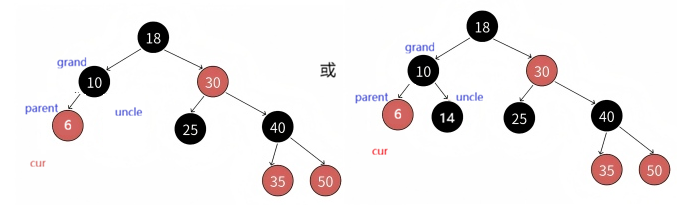

1. cur为左孩子（可以类比AVL树的极端左）。右单旋+变色

grand变红，parent变黑

while (parent && parent->_col == RED) {	// 可层层向上调整
    Node* grandfather = parent->_parent;

    if (grandfather->_left == parent) {	// 确定parent与uncle的左右
        Node* uncle = grandfather->_right;

        if (uncle && uncle->_col == RED) {	// 叔叔为红色
            // 只需变色
            parent->_col = uncle->_col = BLACK;
            grandfather->_col = RED;
            // 继续向上
            cur = grandfather;
            parent = cur->_parent;
        }
        else {	// 叔叔不存在或叔叔为黑
            if (cur == parent->_left) {	// cur为左（极端左）
                // 右单旋 + 变色
                RotateR(grandfather);
                parent->_col = BLACK;
                grandfather->_col = RED;
            }
            else {
                // ......
            }
            // 父亲已经是黑，跳出循环
            break;
        }
    }
    else {
        // 父在右
    }
}

void RotateR(Node* parent) {
    Node* subL = parent->_left;
    Node* subLR = subL->_right;

    // 修改局部
    parent->_left = subLR;
    if (subLR) {
        subLR->_parent = parent;
    }
    Node* parentParent = parent->_parent;
    subL->_right = parent;
    parent->_parent = subL;

    // 连接整体
    if (parentParent == nullptr) {
        _root = subL;
        subL->_parent = nullptr;
    }
    else {
        if (parent == parentParent->_left) {
            parentParent->_left = subL;
        }
        else {
            parentParent->_right = subL;
        }
        subL->_parent = parentParent;
    }
}

2. cur为右孩子（可以类比AVL树的左多中高）。左右双旋+变色

cur变黑，grand变红

while (parent && parent->_col == RED) {	// 可层层向上调整
    Node* grandfather = parent->_parent;

    if (grandfather->_left == parent) {	// 确定parent与uncle的左右
        Node* uncle = grandfather->_right;

        if (uncle && uncle->_col == RED) {	// 叔叔为红色
            // 只需变色
            parent->_col = uncle->_col = BLACK;
            grandfather->_col = RED;
            // 继续向上
            cur = grandfather;
            parent = cur->_parent;
        }
        else {	// 叔叔不存在或叔叔为黑
            if (cur == parent->_left) {	// cur为左（极端左）
                // 右单旋 + 变色
                RotateR(grandfather);
                parent->_col = BLACK;
                grandfather->_col = RED;
            }
            else {	// cur为右（左多中高）
                // 双旋 + 变色
                RotateL(parent);
                RotateR(grandfather);
                cur->_col = BLACK;
                grandfather->_col = RED;
            }
            // 父亲已经是黑，跳出循环
            break;
        }
    }
    else {
        // 父在右
    }
}

void RotateL(Node* parent) {
    Node* subR = parent->_right;
    Node* subRL = subR->_left;

    parent->_right = subRL;
    if (subRL) {
        subRL->_parent = parent;
    }
    Node* parentParent = parent->_parent;
    subR->_left = parent;
    parent->_parent = subR;

    if (parentParent == nullptr) {
        _root = subR;
        subR->_parent = nullptr;
    }
    else {
        if (parent == parentParent->_left) {
            parentParent->_left = subR;
        }
        else {
            parentParent->_right = subR;
        }
        subR->_parent = parentParent;
    }
}

父右叔左的第二层分析

1. uncle节点为红。只变色，再向上分析。（可以类比AVL树的第2类情况）

2. uncle节点为黑或不存在。要进行旋转+变色，再向上分析。但还需要进入第三层分析

父右叔左的第三层分析

1. cur为右孩子（可以类比AVL树的极端右）。左单旋+变色

grand变红，parent变黑

2. cur为左孩子（可以类比AVL树的右多中高）。右左双旋+变色

cur变黑，grand变红

（大致逻辑与父左叔右类似，不再举例说明）

else {	//  父右叔左
    Node* uncle = grandfather->_left;

    if (uncle && uncle->_col == RED) {	// 叔叔为红色
        // 只需变色
        parent->_col = uncle->_col = BLACK;
        grandfather->_col = RED;
        // 继续向上
        cur = grandfather;
        parent = cur->_parent;
    }
    else {	// 叔叔不存在或叔叔为黑
        if (cur == parent->_right) {	// cur为右（极端右）
            // 左单旋 + 变色
            RotateL(grandfather);
            parent->_col = BLACK;
            grandfather->_col = RED;
        }
        else {	// cur为左（右多中高）
            // 双旋 + 变色
            RotateR(parent);
            RotateL(grandfather);
            cur->_col = BLACK;
            grandfather->_col = RED;
        }

        // 父亲已经是黑，跳出循环
        break;
    }
}

查找

模板化

Node* Find(const K& key) {
    Node* cur = _root;
    while (cur) {
        if (cur->_kv.first > key) {
            cur = cur->_left;
        }
        else if (cur->_kv.first < key) {
            cur = cur->_right;
        }
        else {
            return cur;
        }
    }
    return false;
}

小结

旋转逻辑与AVL树相同，之不过将平衡的控制权从平衡节点换成了颜色

着重理解旋转加换色的控制魅力

总体

AVL树和红黑树都是基于二叉搜索树衍生出的平衡树，通过一系列的限制规则，努力将增删查改的时间复杂度控制在logN。

这些精妙的设计，每每思考，都让人感叹前人的智慧。

感谢阅读
