OSPF NBMA 网络环境下的 Hub-and-Spoke

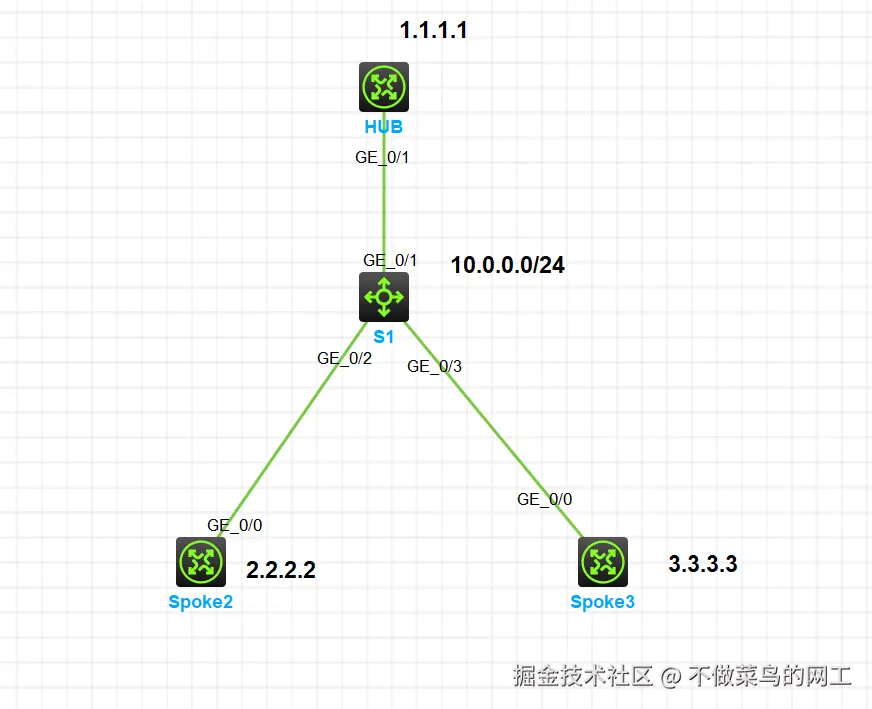

1. 网络拓扑与需求背景

本实验模拟典型的 Hub-and-Spoke 组网架构。

• 物理连接：HUB、Spoke2、Spoke3 均接入二层交换机 S1。

• 通信需求：

  1. OSPF 运行在 NBMA（Non-Broadcast Multi-Access）模式，并采用手工指定邻居。
  2. 利用交换机 Hybrid 接口特性实现二层隔离（Spoke 之间无法直接进行二层交换，必须通过 HUB 中转）。
  3. 最终实现全网路由互通及数据转发。

2. 初始基础配置

2.1 HUB 路由器配置

在 NBMA 网络中，HUB 端需通过 peer 命令主动触发邻居建立。

ospf 1 router-id 1.1.1.1
 peer 10.0.0.2               # 手工指定 Spoke2 邻居
 peer 10.0.0.3               # 手工指定 Spoke3 邻居

interface LoopBack0
 ip address 1.1.1.1 32
 ospf 1 area 0.0.0.0

interface GigabitEthernet0/1
 ip address 10.0.0.1 24
 ospf 1 area 0.0.0.0
 ospf network-type nbma      # 强制指定网络类型为 NBMA

2.2 S1 交换机配置（二层隔离）

利用 Hybrid 端口控制 VLAN 标签的剥离，实现 Spoke2 与 Spoke3 在二层的单向隔离（仅能与 HUB 通信）。

vlan 10 20 30

# 连接 HUB
interface GigabitEthernet1/0/1
 port link-type hybrid
 port hybrid vlan 10 20 30 untagged
 port hybrid pvid vlan 10

# 连接 Spoke2
interface GigabitEthernet1/0/2
 port link-type hybrid
 port hybrid vlan 10 20 untagged
 port hybrid pvid vlan 20

# 连接 Spoke3
interface GigabitEthernet1/0/3
 port link-type hybrid
 port hybrid vlan 10 30 untagged
 port hybrid pvid vlan 30

2.3 Spoke 路由器基础配置

# Spoke2
ospf 1 router-id 2.2.2.2
interface GigabitEthernet0/0
 ip address 10.0.0.2 24
 ospf network-type nbma

# Spoke3
ospf 1 router-id 3.3.3.3
 peer 10.0.0.1               # 建议双向手工指定邻居
interface GigabitEthernet0/0
 ip address 10.0.0.3 24
 ospf network-type nbma

---

3. 问题一：DR 选举异常导致路由计算失败

现象描述

虽然邻居状态显示为 Full，但在 HUB 查看 OSPF 路由表时，发现缺少部分 Spoke 节点的路由。

通过 display ospf peer verbose 发现，Spoke 节点（如 3.3.3.3）成为了 DR。

原因分析：

在 NBMA 这种"伪广播"环境中，Spoke 之间二层不通。如果 Spoke 成为 DR，它生成的 Network-LSA (Type-2) 将无法涵盖所有节点，且其他节点无法通过该 DR 构建完整的拓扑图。由于 OSPF 区域内依赖拓扑计算路由，DR 选举错误会导致 SPF 算法无法得出正确的路由条目。

解决方案

强制 HUB 成为 DR，Spoke 节点放弃选举。

# Spoke2/Spoke3 均执行
interface GigabitEthernet0/0
 ospf dr-priority 0

结果验证

所有设备成功学习到所有路由条目：

Destination    Cost   Type    NextHop      AdvRouter    Area
3.3.3.3/32     1      Stub    10.0.0.3     3.3.3.3      0.0.0.0
10.0.0.0/24    1      Transit 0.0.0.0      1.1.1.1      0.0.0.0
1.1.1.1/32     0      Stub    0.0.0.0      1.1.1.1      0.0.0.0
2.2.2.2/32     1      Stub    10.0.0.2     2.2.2.2      0.0.0.0

---

4. 问题二：二层隔离导致三层不可达（ARP 局限）

现象描述

路由表显示正常，但在 Spoke2 上 Ping Spoke3 的业务地址（或物理接口地址）失败。

• 现象：Request time out。
• 抓包分析：Spoke2 发起 ARP 请求 10.0.0.3 的 MAC，由于 S1 的隔离，Spoke3 收不到该请求；HUB 虽然能收到，但发现目标 IP 不是自己，直接丢弃报文。

转发流程重溯

1. 路由匹配：Spoke2 匹配到 3.3.3.3/32 路由，下一跳为 10.0.0.3。
2. ARP 缺失：Spoke2 无法通过广播获取 10.0.0.3 的 MAC。
3. 封装失败：由于没有目的 MAC，二层帧无法封装。

解决方案：静态 ARP 映射（重定向至 HUB）

由于 Hub-and-Spoke 物理架构限制，Spoke 间的通信必须经过 HUB。我们需要"欺骗"路由器，让其在访问 Spoke 节点时，将数据包发往 HUB 的 MAC 地址。

# Spoke2 配置：访问 Spoke3 的地址映射到 HUB 的 MAC (2ab4-ad07-0106)
arp static 3.3.3.3 2ab4-ad07-0106
arp static 10.0.0.3 2ab4-ad07-0106

# Spoke3 配置：访问 Spoke2 的地址映射到 HUB 的 MAC
arp static 2.2.2.2 2ab4-ad07-0106
arp static 10.0.0.2 2ab4-ad07-0106

最终验证

配置静态 ARP 后，Spoke2 成功 Ping 通 Spoke3：

[SPOKE2]ping 3.3.3.3
56 bytes from 3.3.3.3: icmp_seq=0 ttl=254 time=1.310 ms
...
--- Ping statistics for 3.3.3.3 ---
5 packet(s) transmitted, 5 packet(s) received, 0.0% packet loss

5. 总结

在 OSPF NBMA 的 Hub-and-Spoke 环境中，必须注意以下两点：

1. 控制 DR 选举：必须保证 HUB 始终为 DR，否则会导致区域内拓扑信息不一致。
2. 解决二层连通性 ：若物理层或交换层存在隔离（如 Hybrid 隔离或 FR/ATM 虚电路），需手动配置 静态 ARP ，将流量引向 HUB 进行三层中转。
