自行车加强件拓扑优化-CAE操作过程

前言

本实例讨论了使用 Tosca Structure.SMOOTH 模块进行后处理的可行步骤。(Abaqus/CAE中没有smooth模块，所以无法平滑)

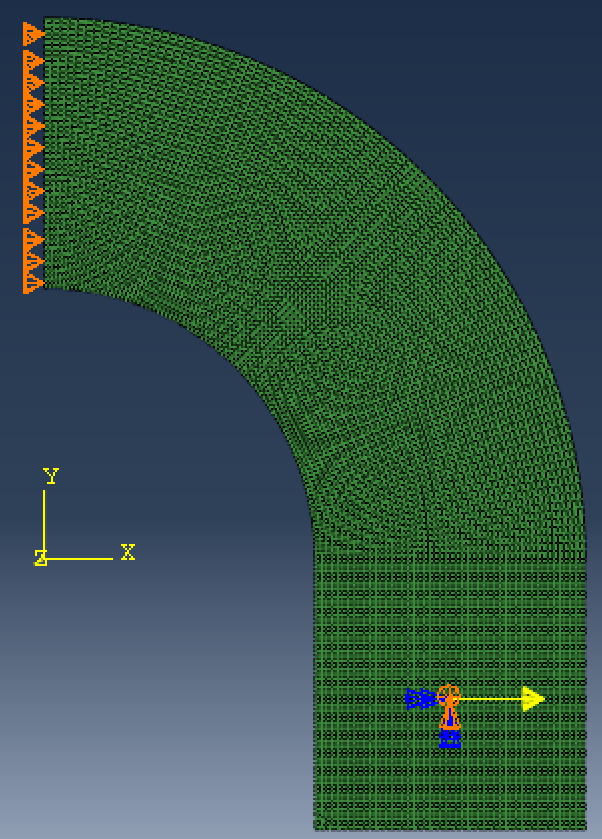

本实例是一个自行车助力器的一半模型，模型左侧所有节点约束X 轴方向位移，在模型右侧某个点沿X轴方向施加1000N的力。

本页讨论

• 前言
• 一、导入boost.inp文件
• 二、设置优化
• • 1.创建优化任务
  • 2、创建设计响应
  • 3、创建目标函数
  • 4、创建约束
  • 5、创建并提交优化进程
  • 6、优化结果

---

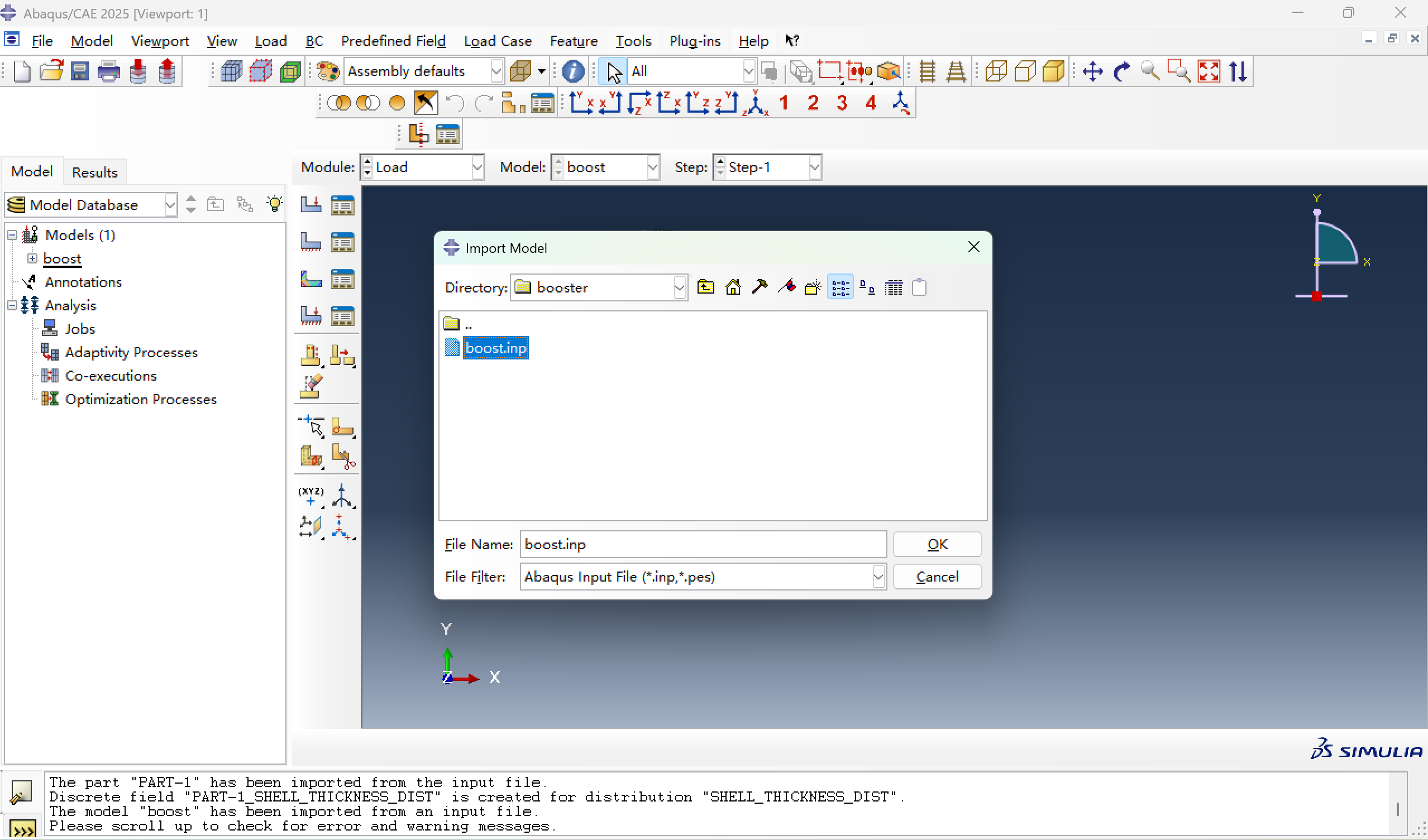

一、导入boost.inp文件

二、设置优化

1.创建优化任务

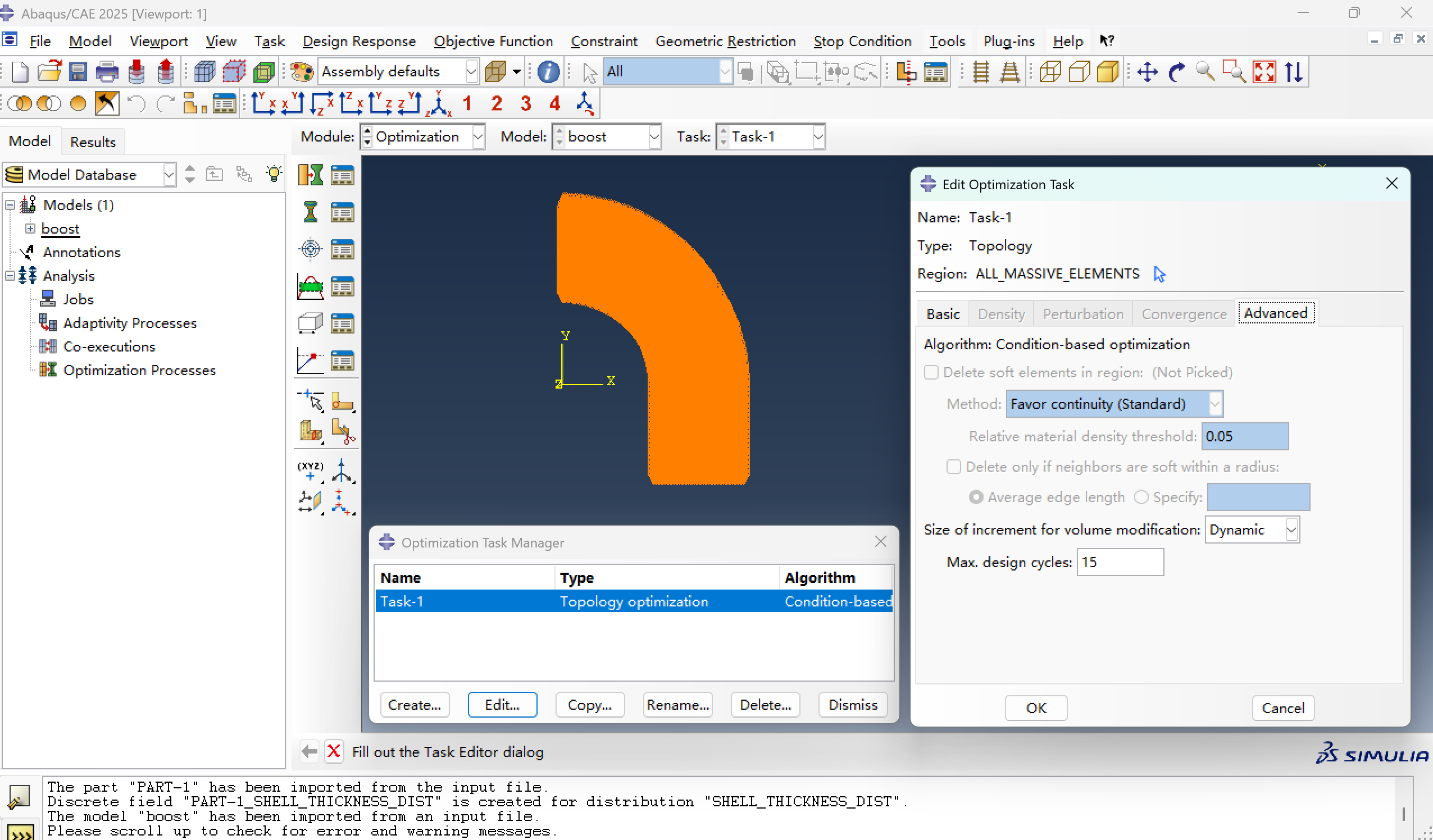

在OPTIMIZATION模块，创建基于条件拓扑优化任务Task-1。

2、创建设计响应

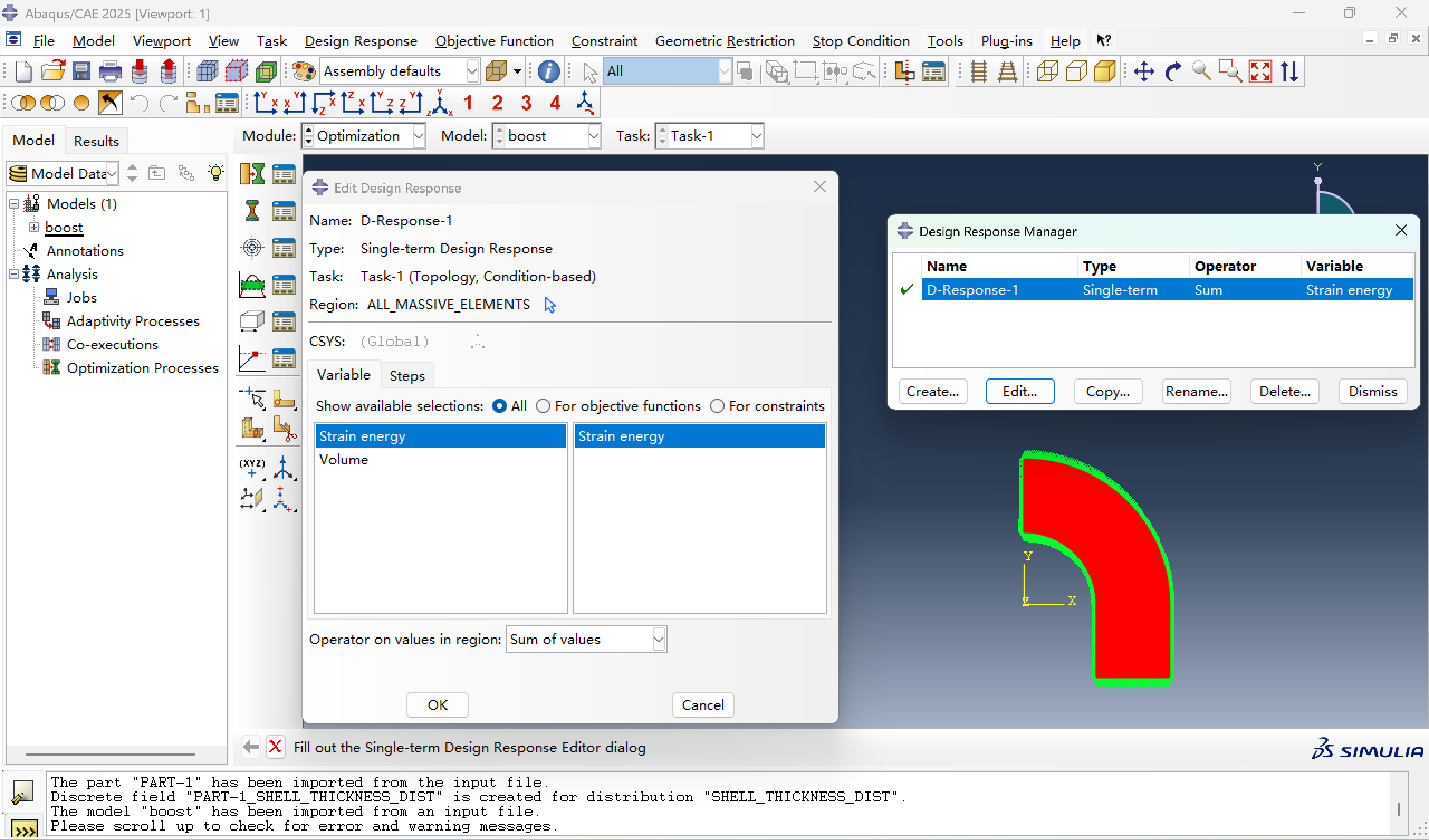

• 定义结构柔度的设计响应：设计区域中所有单元的应变能总和D-Response-1。

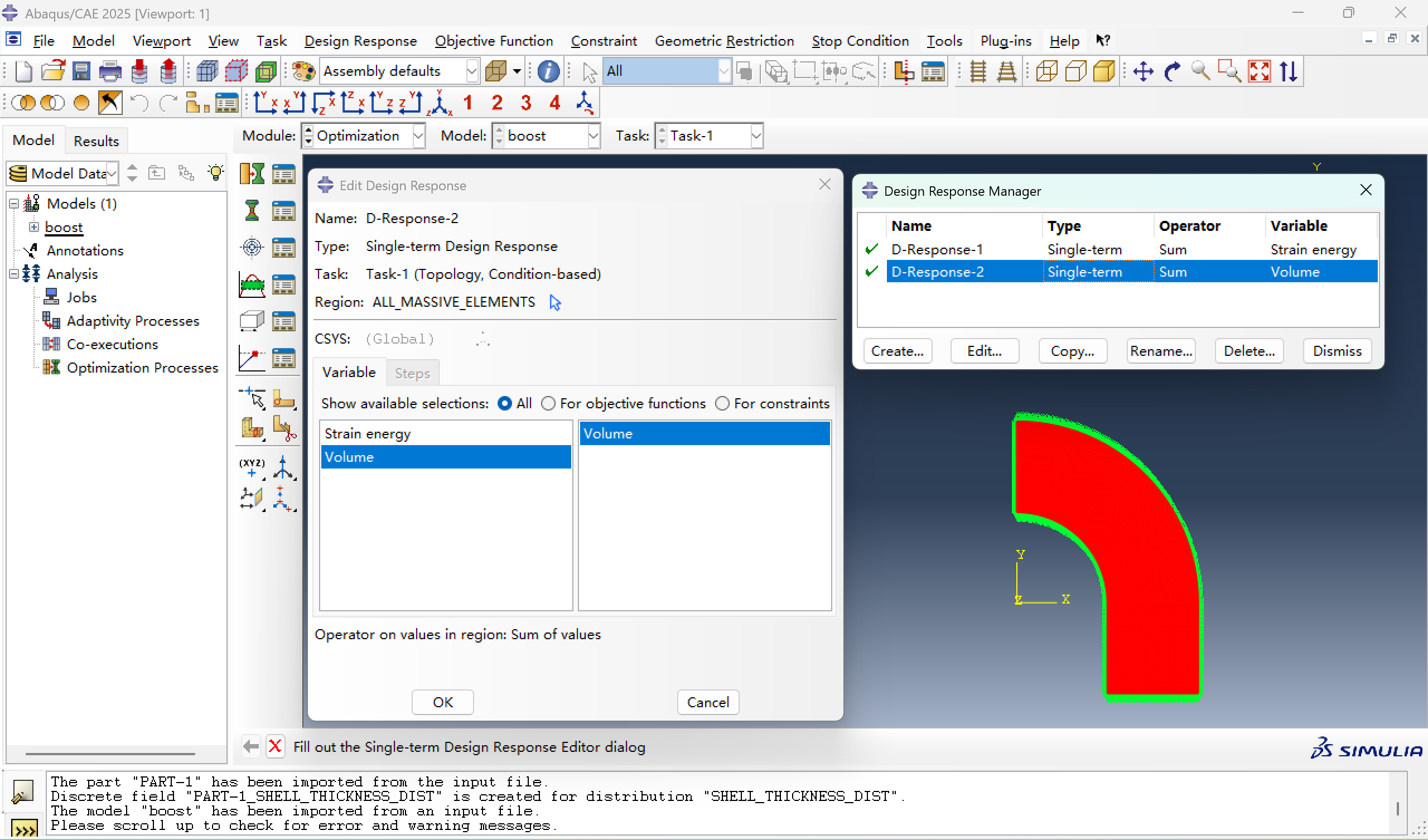

• 定义初始设计体积的设计响应：设计区域中所有单元的体积总和D-Response-2。

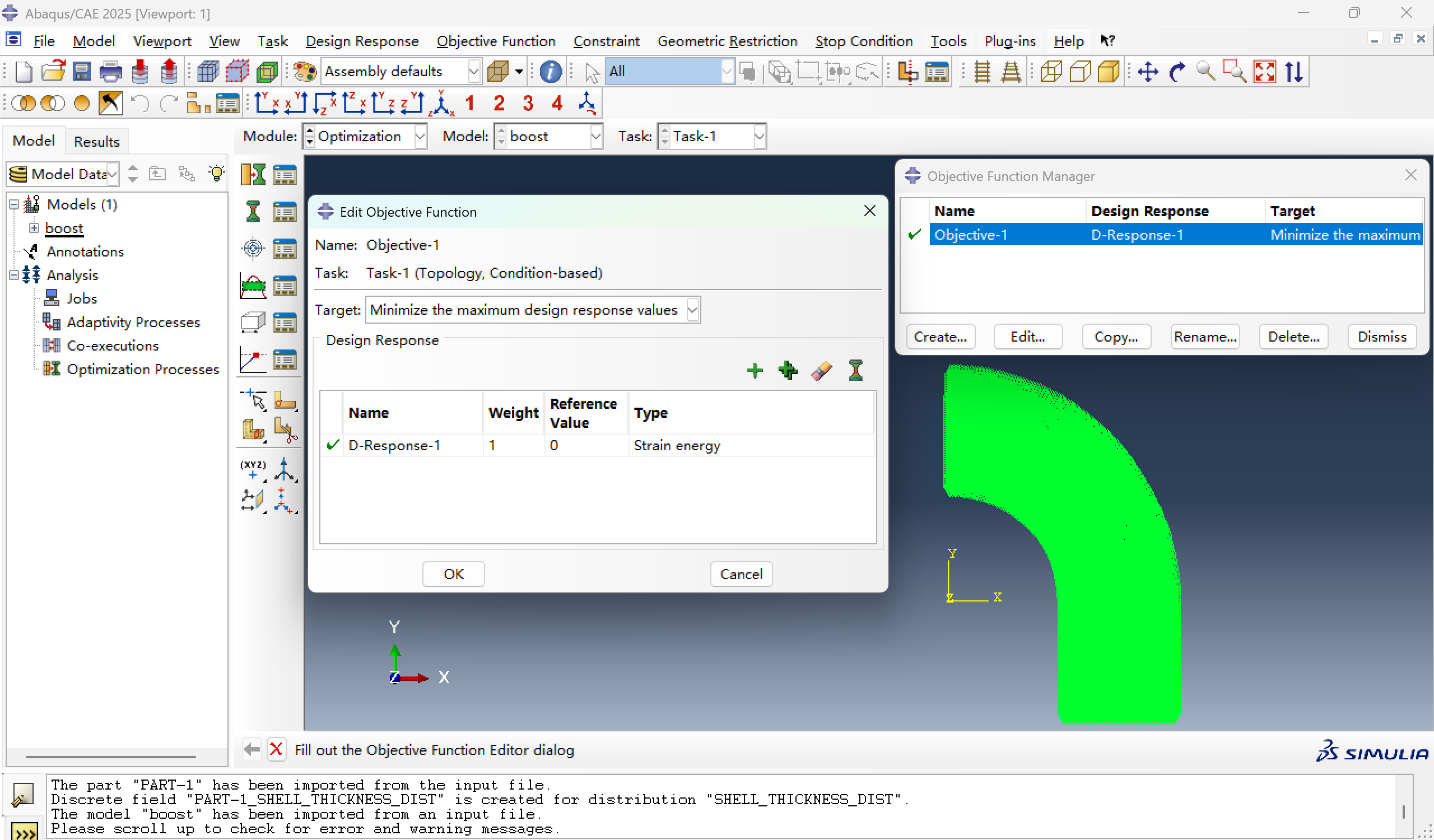

3、创建目标函数

最大化模型的刚度(最小化模型的应变能总和)

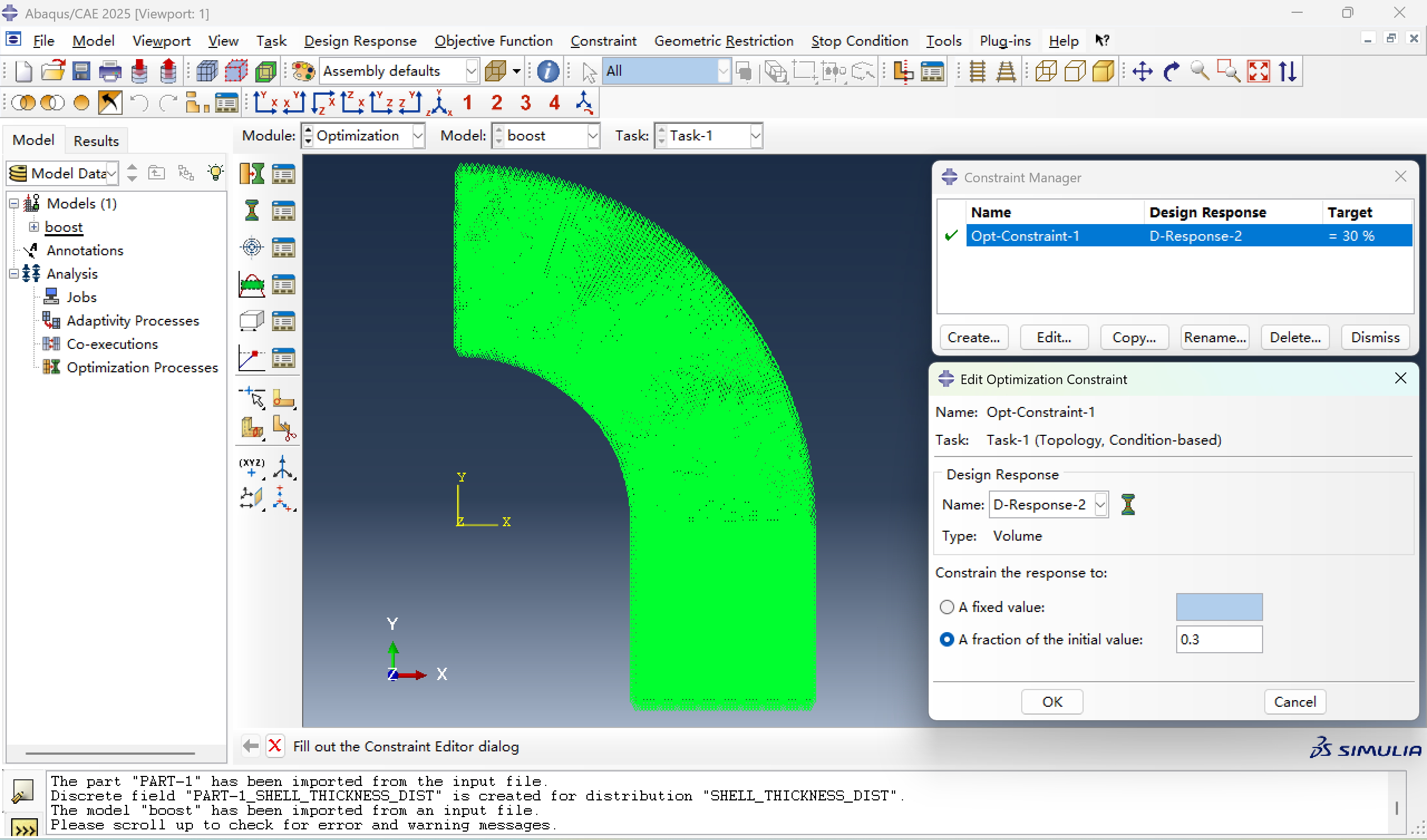

4、创建约束

设置体积约束为初始体积的30%

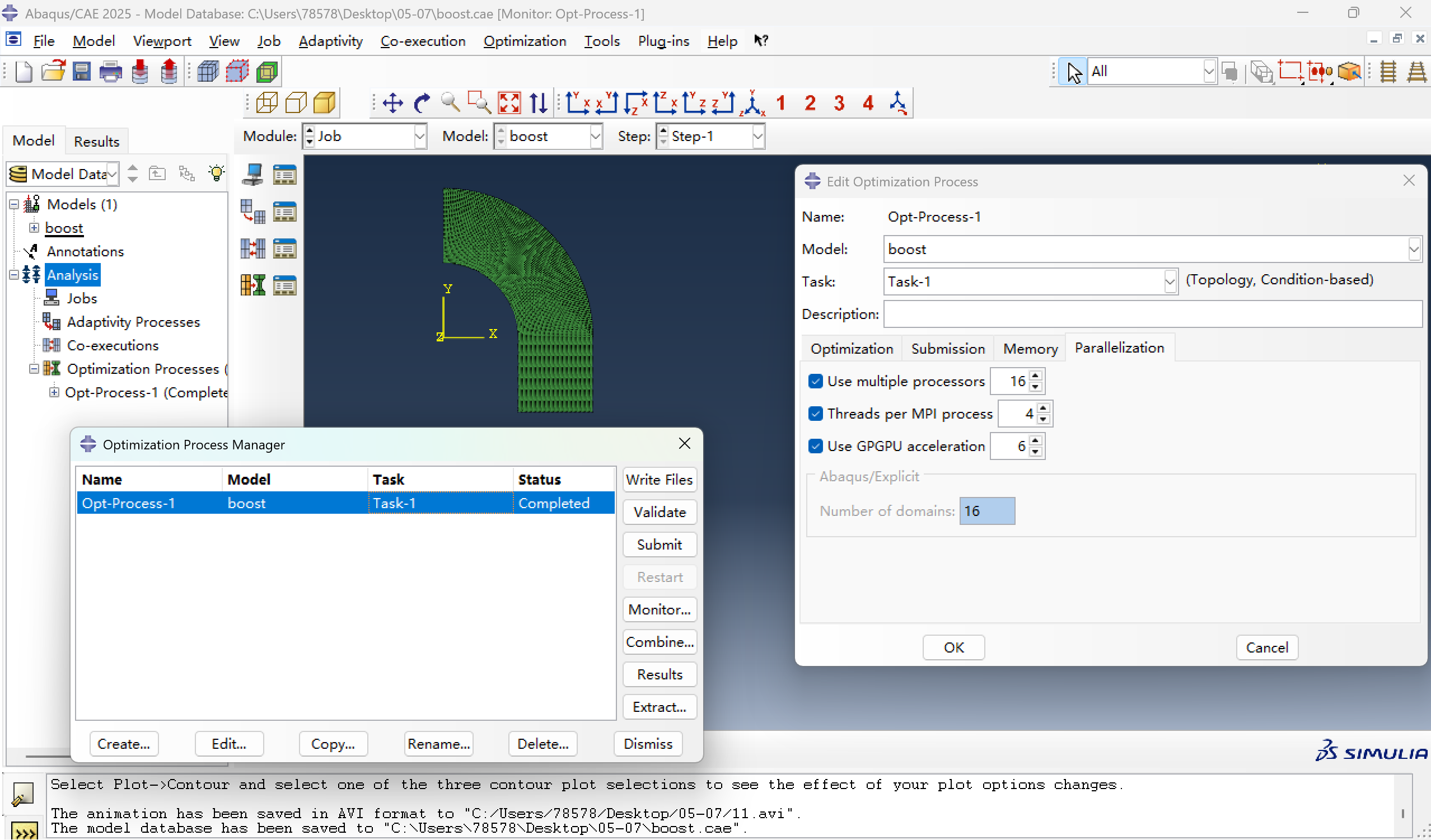

5、创建并提交优化进程

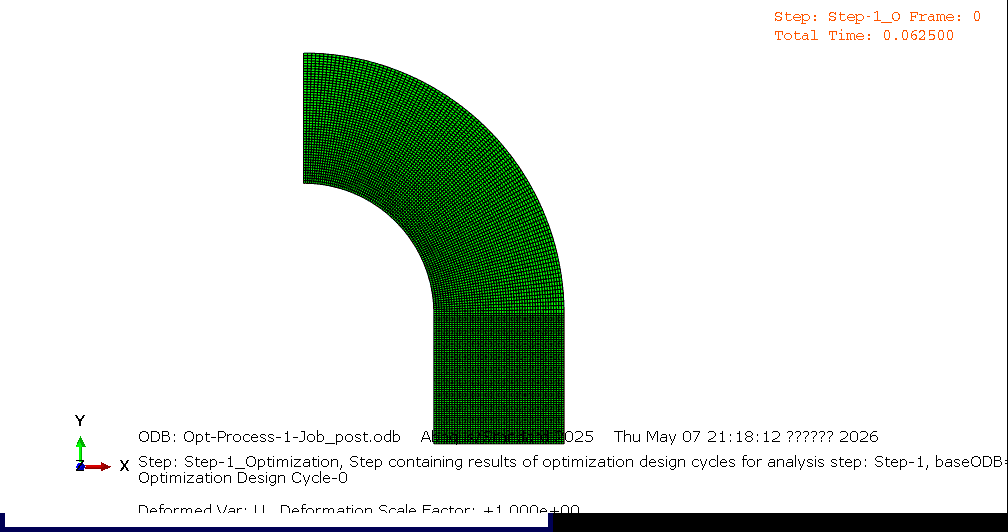

6、优化结果
