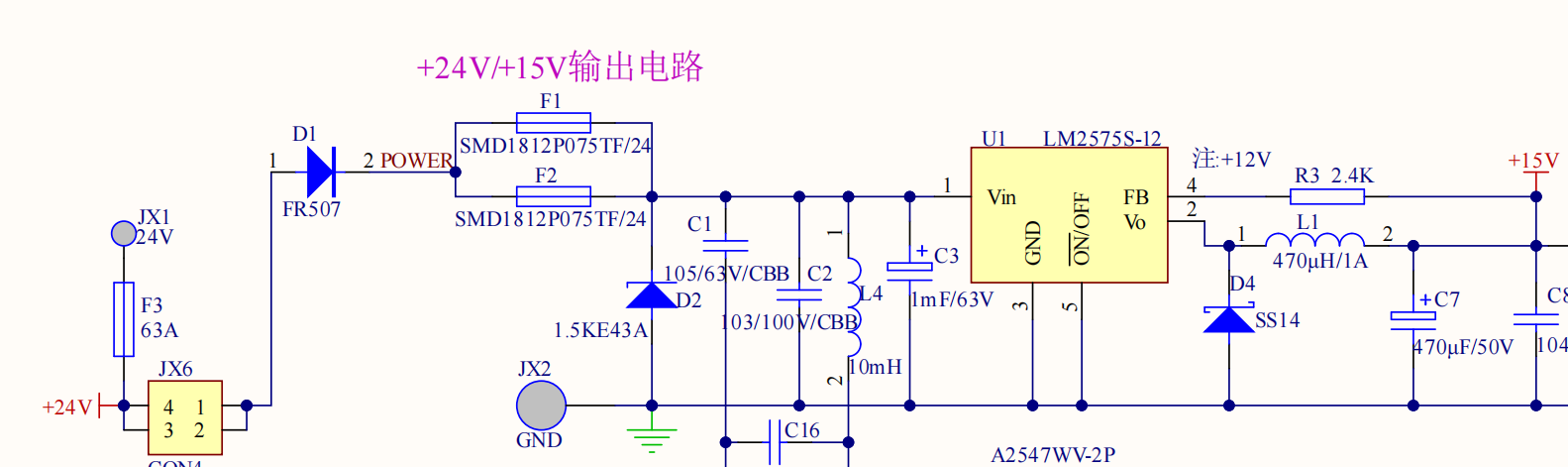

一、SMD1812P075TF/24 是一款自恢复保险丝（PPTC）
它的本质是 "导电聚合物 + 炭黑" 复合材料 ；
常温时，炭黑形成连续导电通路，电阻很低；
过流发热时，聚合物膨胀切断导电通路，电阻飙升实现限流。
1. 常温 / 正常工作状态
- 内部的半结晶聚合物基体中均匀混合了导电炭黑颗粒，炭黑相互接触形成连续的导电通路。
- 此时器件电阻非常小（毫欧级），对电路几乎没有压降影响，电流可以正常通过。
2. 过流 / 故障触发状态
- 当电路出现过流（或短路）时，大电流通过 PPTC，根据焦耳定律 \(Q=I^2Rt\)，器件内部会快速发热。
- 温度升高到聚合物的玻璃化转变温度（约 120~150℃）以上时，聚合物基体从结晶态变为无定形态，发生剧烈膨胀。
- 膨胀的聚合物会撑开炭黑颗粒，导电通路被切断，器件电阻瞬间飙升几个数量级（从毫欧级到兆欧级），电流被限制在极低水平，实现 "限流保护"。
3. 故障排除 / 自动恢复状态
- 故障排除后，电路电流恢复正常，PPTC 的温度逐渐下降，聚合物基体收缩回结晶态。
- 炭黑颗粒重新接触，导电通路恢复，器件电阻回到低阻状态，电路自动恢复工作，无需更换器件。
二、1.5KE43A 是一颗双向瞬态抑制二极管（TVS），用来防 "浪涌" 过压冲击的保护器件
1. 1.5KE43A拆解型号
1.5KE：系列号，代表1500W 峰值脉冲功率（能扛住的浪涌能量级别）43：关键参数，代表它的反向击穿电压约 43V- 尾号
A：代表单向型（阳极接 GND，阴极接 + 24V，只能吸收正向过压尖峰）
2.作用
正常 24V 工作时，它完全不工作，对电路没影响；一旦有超过约 43V 的尖峰电压窜进来，它会瞬间导通，把尖峰的能量泄放到 GND，把电压钳住，保护后面的电路不被击穿。
3.浪涌
用一个生活化的比喻：
- 你把水管正常打开，水流稳定，就像电路里正常的 24V 电压；
- 突然水管里窜进一股高压水流（比如水泵瞬间启动），压力暴增，差点把水管冲爆，这股 "突然冲进来的高压水"，就是浪涌。
放到电路里：
- 浪涌就是电压 / 电流突然、短暂的 "高压尖峰"，一般持续几微秒到几毫秒，电压可能瞬间冲到几十伏甚至上百伏。
- 来源很多：电源开关、电机启停、感性负载断开、雷击感应、附近大功率设备启动等。
三、L4（10mH）：电源输入的 "EMI 滤波电感"
L4在 + 24V 电源输入回路，和 C1、C2 组成了一个LC 低通滤波器，作用分两个
1.抑制电源线上的高频干扰（EMI）
- 开关电源工作时，会产生高频开关噪声，这些噪声会通过电源线传导出去，干扰其他设备。
- L4 对高频信号阻抗很大，会把这些噪声 "挡住"，再通过 C1、C2 泄放到地，防止干扰污染电源总线。
2.抑制电流突变，保护前端电路
- 当后端负载突然变化（比如电机启动、MOS 管开关），电流会瞬间突变。
- L4 会抑制这种电流尖峰，防止它冲击前端的保险丝、TVS 管和电源模块，提升整个系统的稳定性。
