我会带你从零开始 ，从安装 Arduino、配置 ESP8266 环境、接线、安装库到最终显示 Hello World，全程一步到位，新手也能直接成功。
一、准备工具与材料
- 开发板：ESP8266MOD（ESP-12F / ESP-07 等通用）
- 显示屏：ST7789 1.8 寸 TFT 彩屏（最常用）
- 连接线：杜邦线若干
- 电脑 + USB 数据线
- 全新安装的 Arduino IDE（官方最新版即可）
二、Arduino IDE安装
1.软件安装
直接下载软件安装即可
Arduino软件下载链接：https://arduino.me/download
2.库安装
2.1 ESP8266库

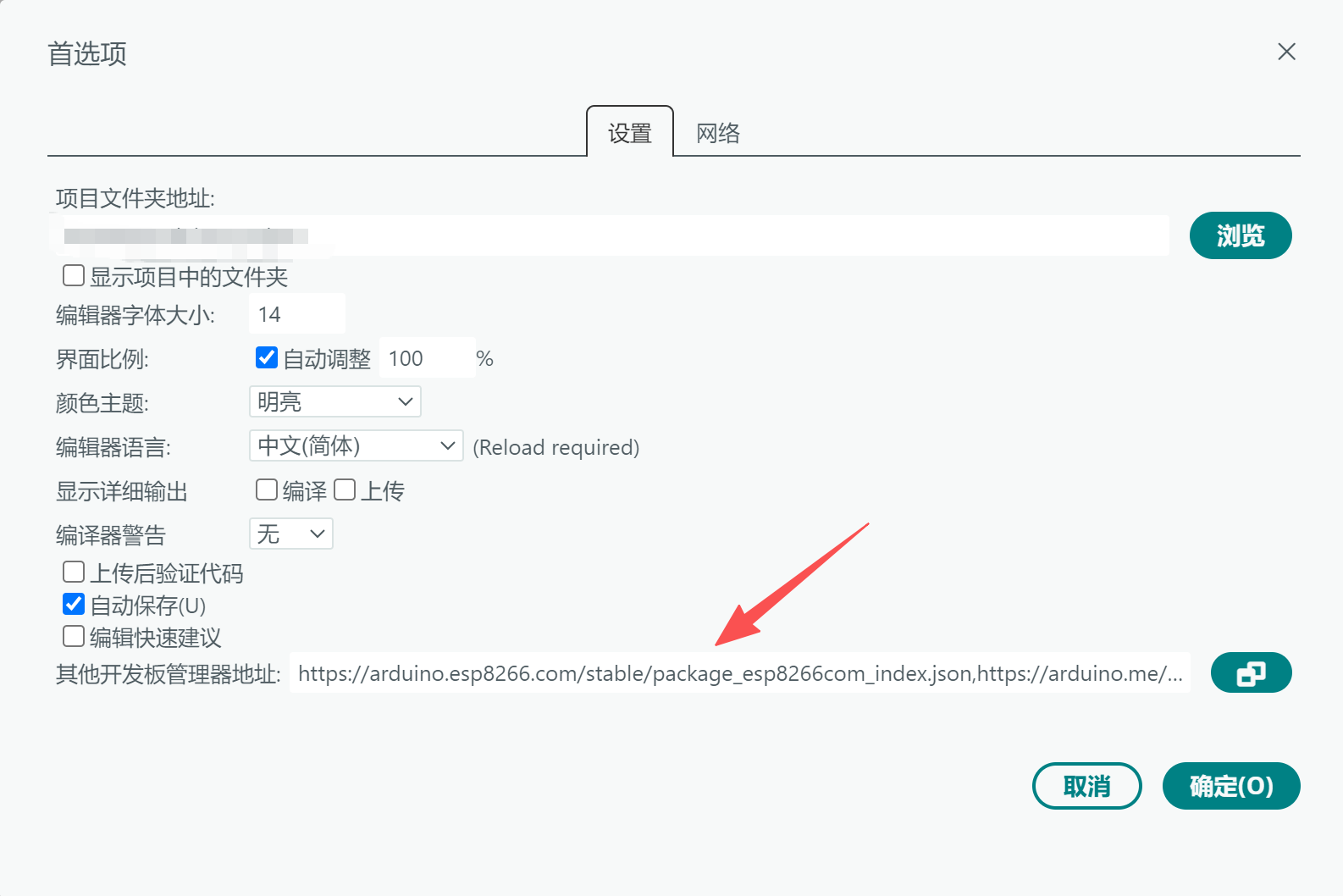

在【文件】-> 【首选项】-> 【其他开发板管理器地址】里面添加上如下的库的链接地址，关闭并重开 Arduino。
https://arduino.esp8266.com/stable/package_esp8266com_index.json

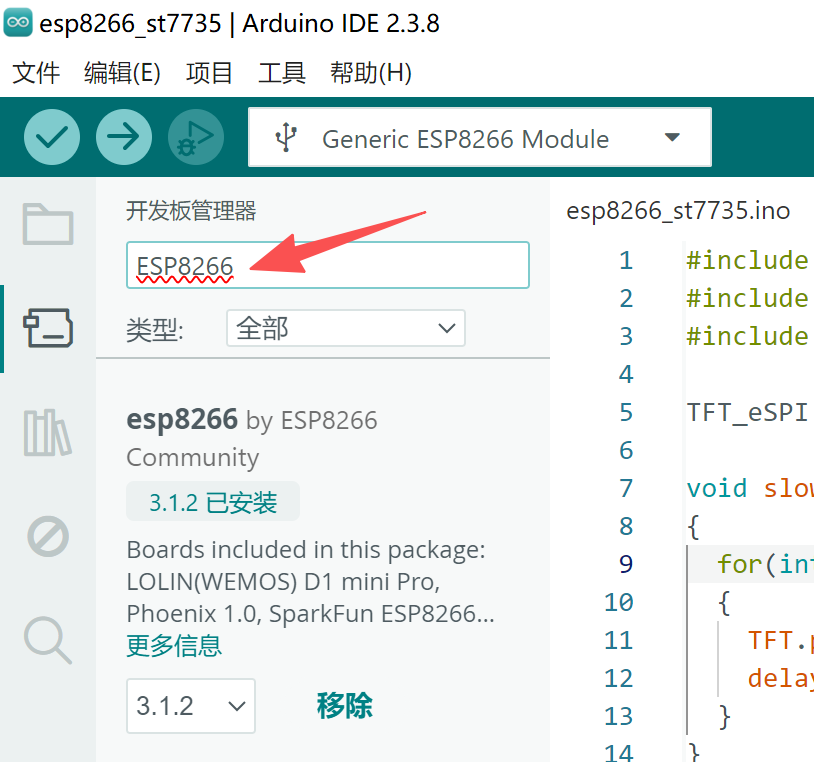

https://arduino.me/packages/esp32.json【工具 】-> 【开发板】-> 【开发板管理器】，搜索 esp8266，现在可以正常安装了（速度很快）。
2.2 TFT_eSPI库
我这里使用的是TFT_eSPI的库，当然好像还有其他的库，只是感觉TFT_eSPI的库代码写更简单一些。

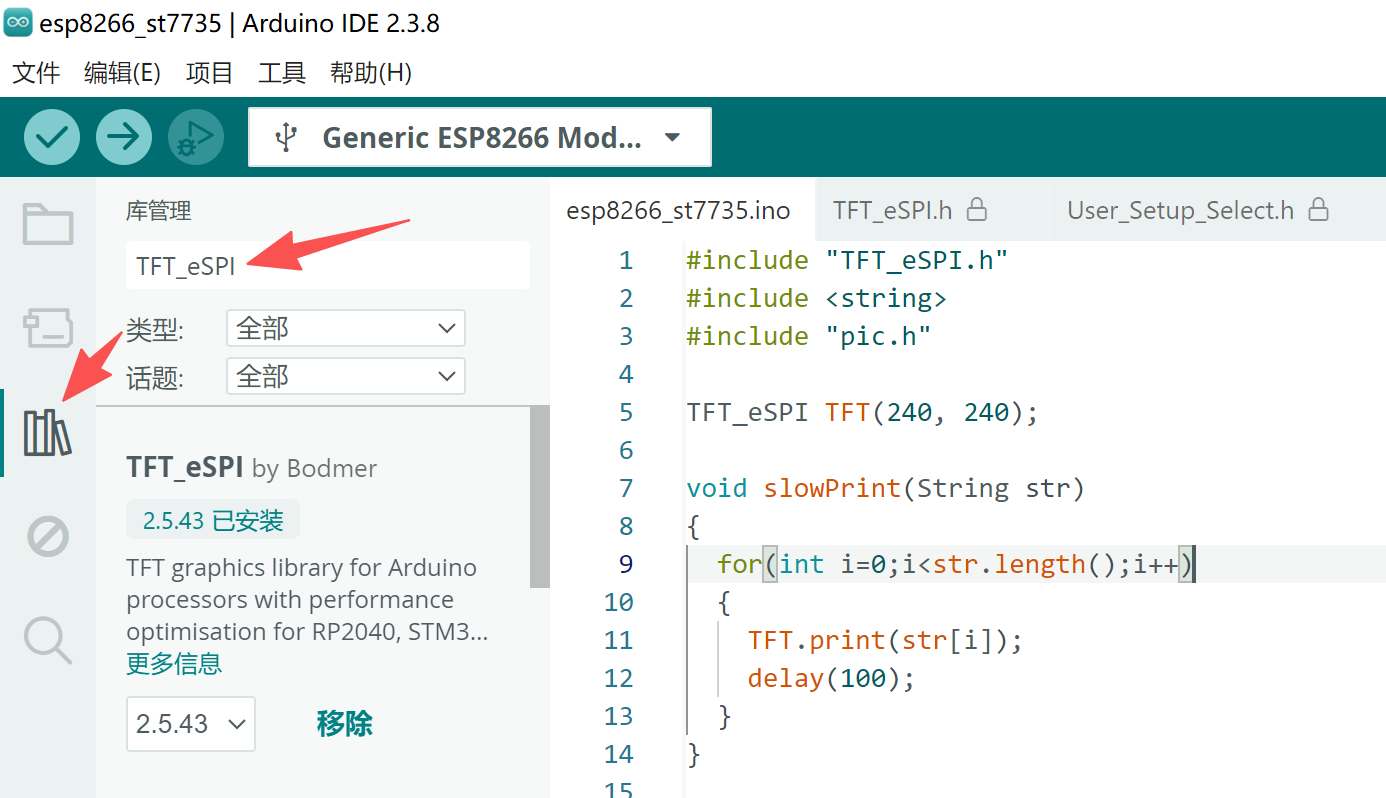

在【库管理】中搜索"TFT_eSPI"然后安装即可，后面就可以包含TFT_eSPI.h，使用TFT_eSPI类的对象及函数进行字符串和图像的显示。

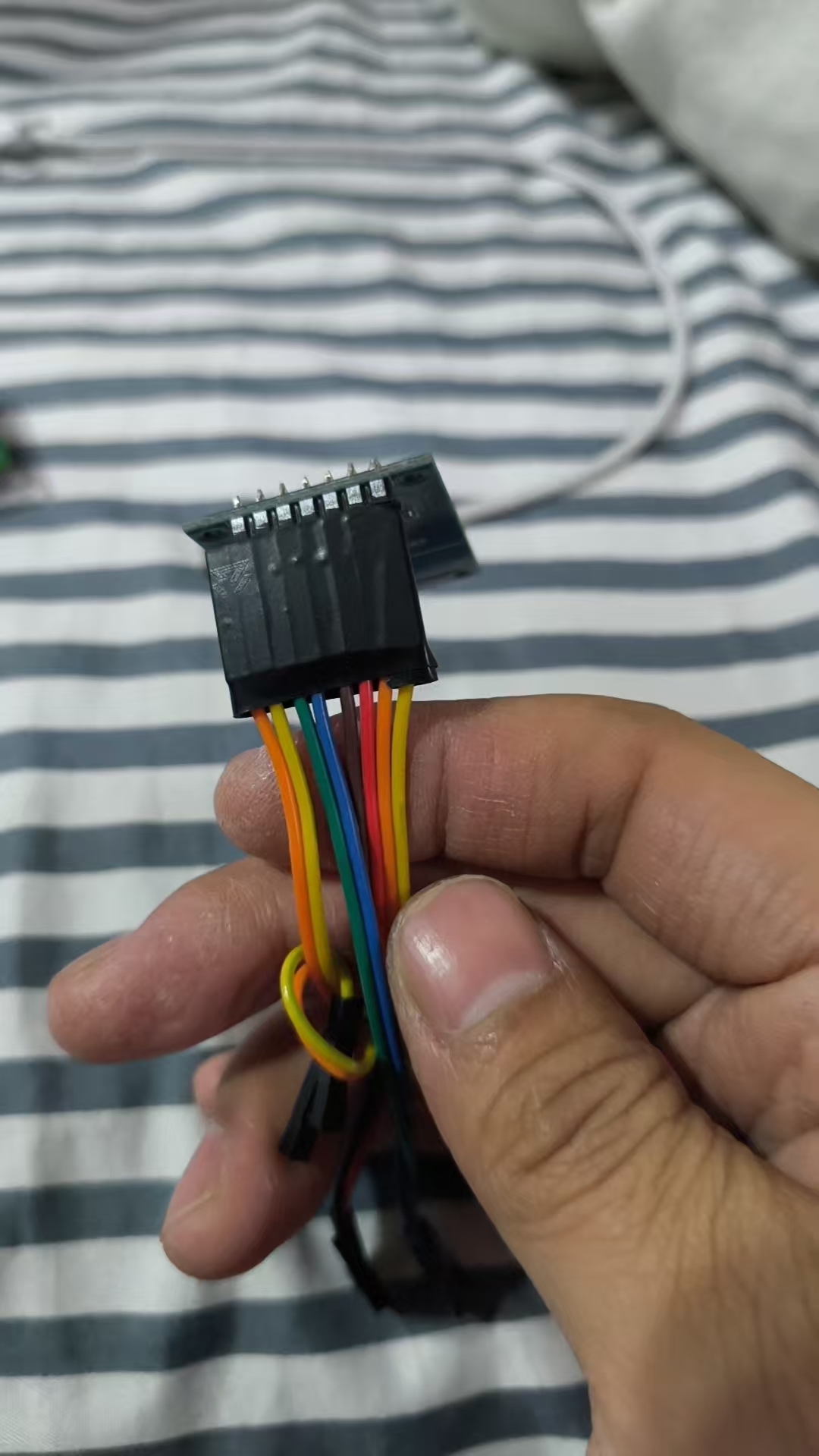

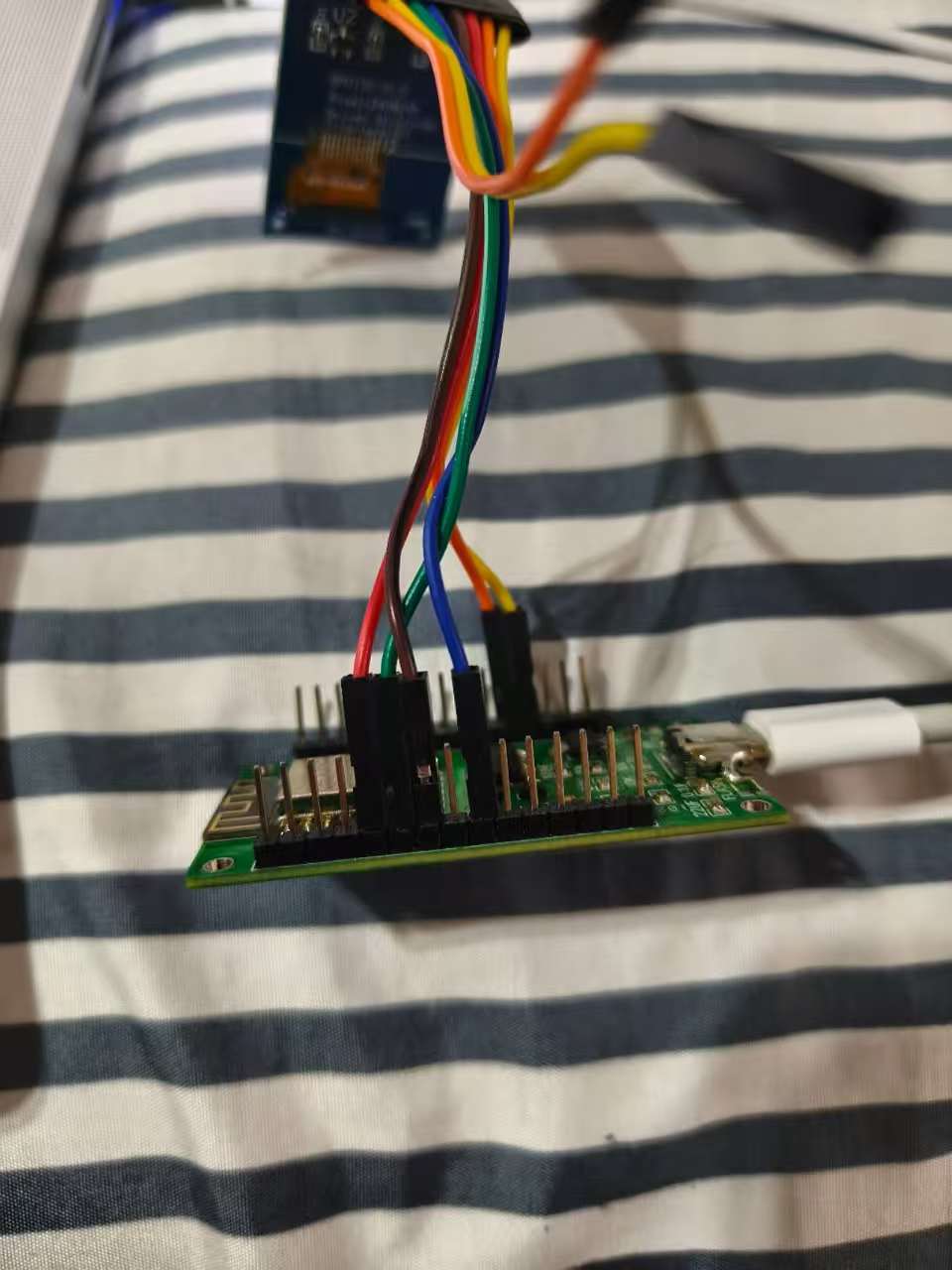

三、ESP8266 + ST7789显示屏硬件连接
ST7789显示屏总共有7根引脚，每根引脚功能定义及与ESP8266连线如下：
| OLED 引脚 | ESP8266 引脚 | 说明 |
|---|---|---|
| VCC | 3.3V | 千万不能接 5V！会烧屏！ |
| GND | GND | 共地 |
| SDA | GPIO13 | SPI 数据 |
| SCL | GPIO14 | SPI时钟 |
| RES | GPIO2 | 复位 |
| DC | GPIO12 | 数据/命令 |
| BLK | 3.3V 或不接 | 背光 |
注意：ST7789 只能用 3.3V 供电，接 5V 会直接烧坏屏幕！
四、代码实现
1. 选择开发板
打开 Arduino -> 【工具】-> 【开发板】-> 【ESP8266 Boards 】 -> 能看到 Generic ESP8266 Module，说明核心已装好并选择。
2. 开启ST7789显示屏驱动，并在代码中配置引脚

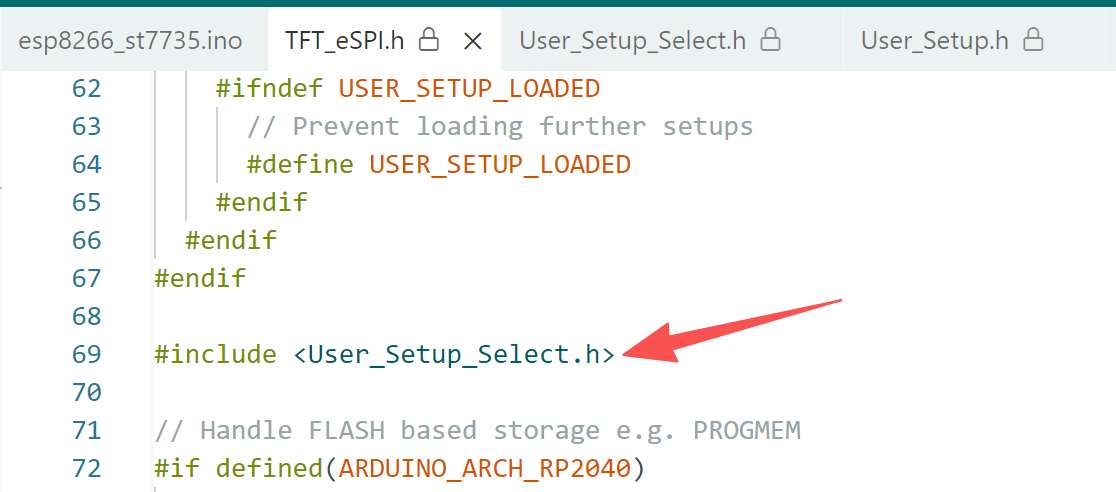

打开TFT_eSPI.h文件，可以发现头文件包含了User_Setup_Select.h文件，继续打开该文件。

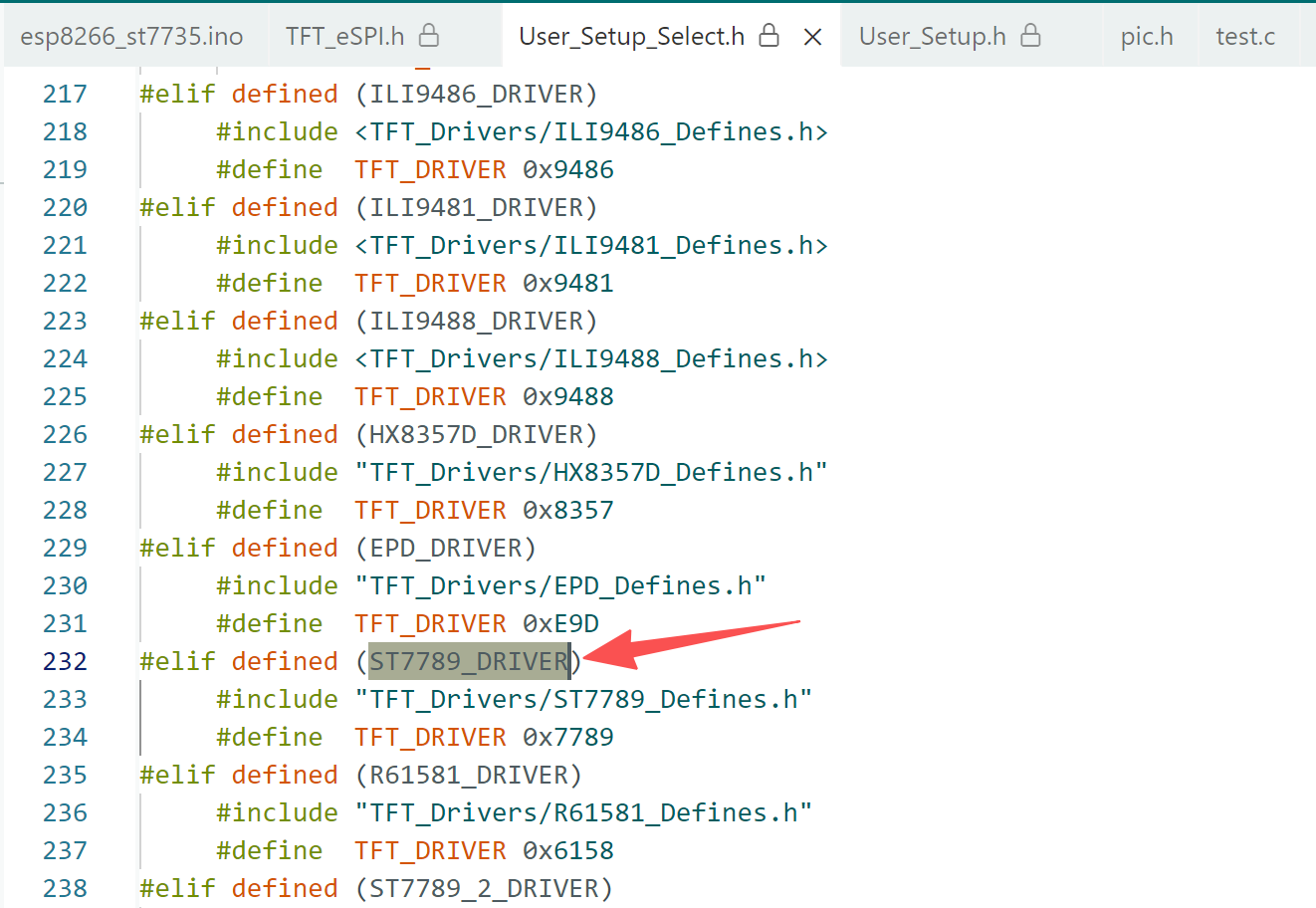

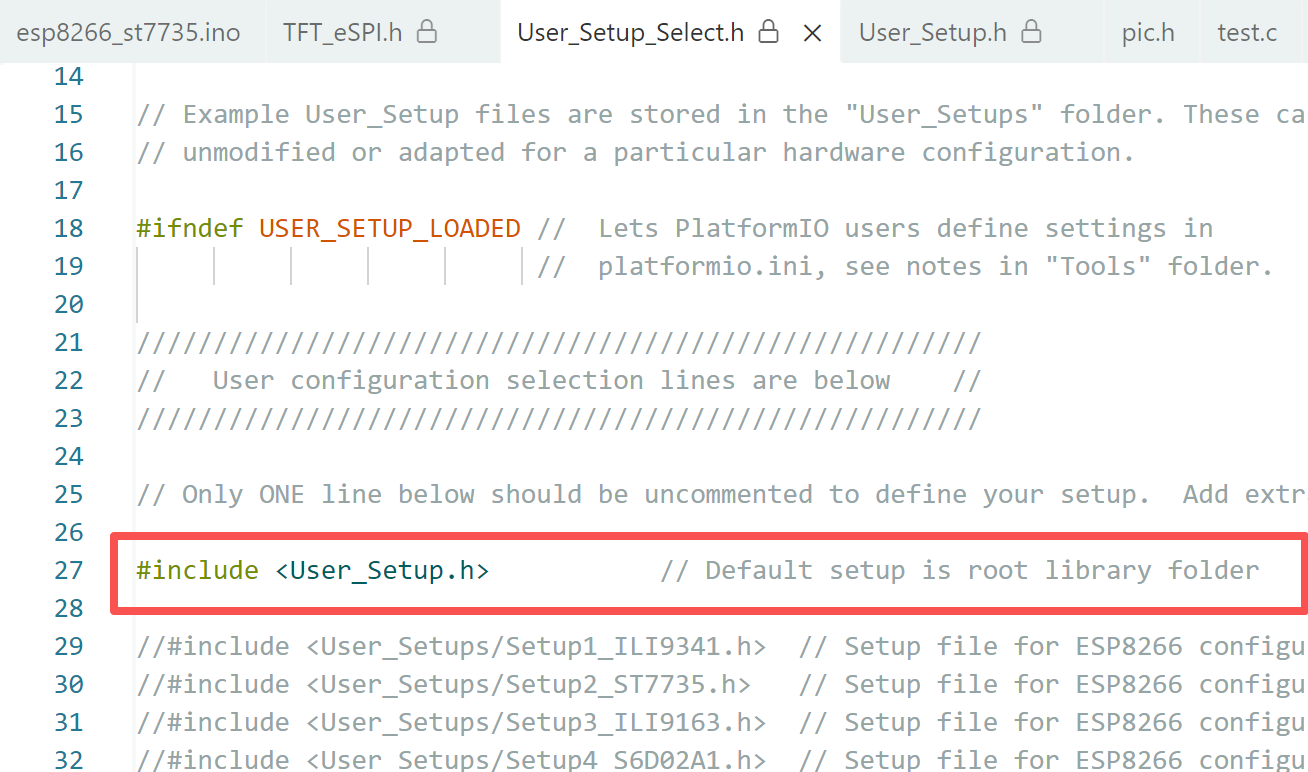

可以发现User_Setup_Select.h又包含了User_Setup.h文件，并且在User_Setup_Select.h的下方定义了各种驱动所对应的包含文件。

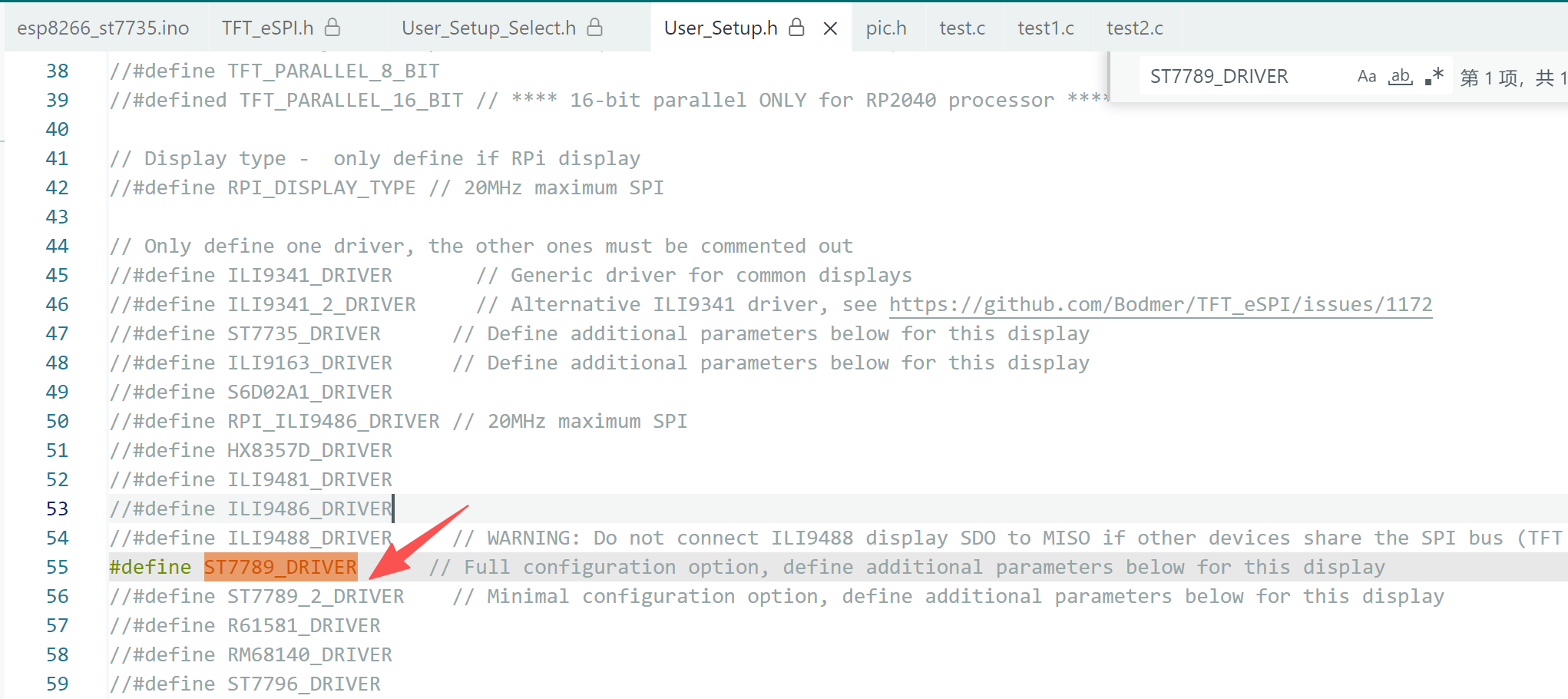

打开User_Setup.h文件，可以发现，这里才是定义了各种驱动宏文件的位置，首先把我们需要的ST7789宏打开

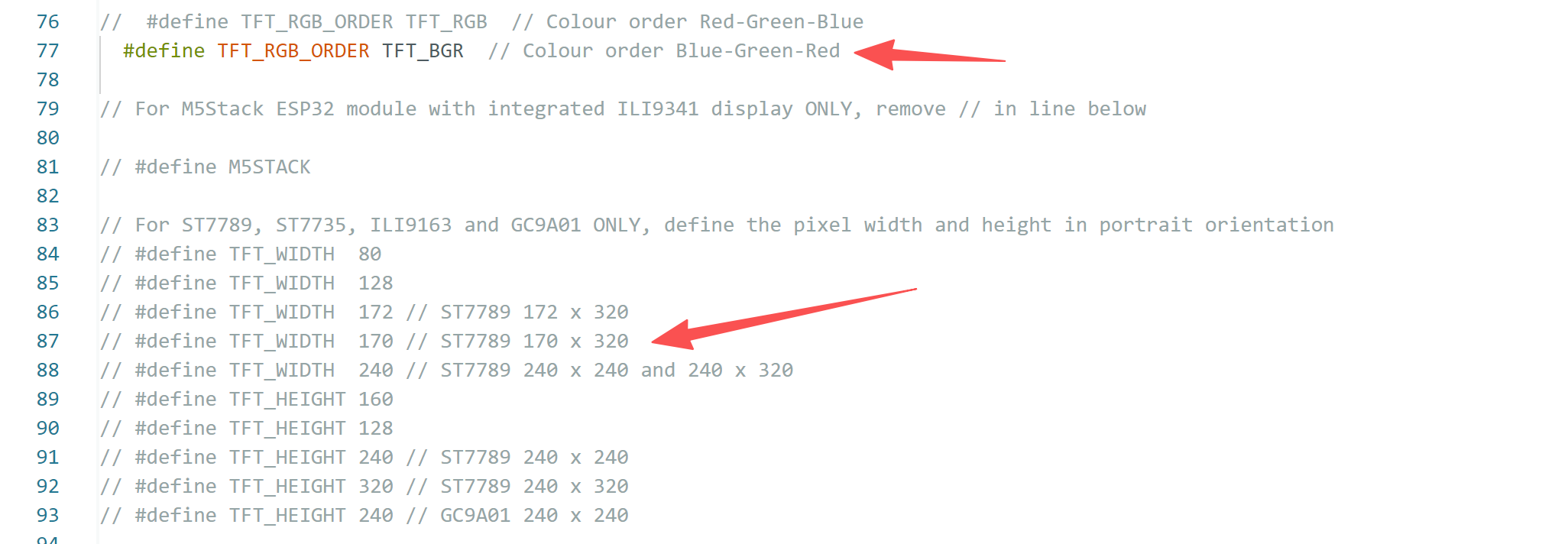

这里的TFT_RGB_ORDER就是显示屏的RGB的排布顺序，如果后面发现屏幕填充颜色不符合预期，就可以调节这里，其次下面的TFT_WIDTH/TFT_HEIGHT是定义显示屏的宽高的，因为我们马上只接在初始化TFT_eSPI类对象的时候就强指定屏幕宽高，这里可以不用定义。

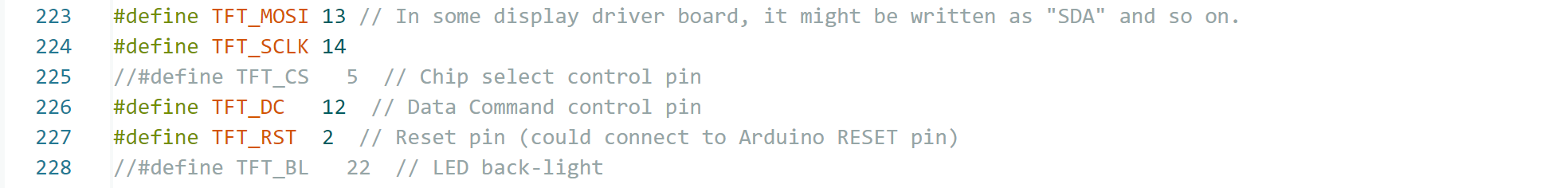

接下来就是在代码中定义ESP8266MOD ↔ ST7789 接线，按照我们的硬件接线，因为ST7789没有片选线，所以不用打开，屏幕背光也可以选择性打开，我们这里也不打开。至此，代码配置上的工作已经完成。
3. 使用TFT_eSPI类编写显示字符的代码

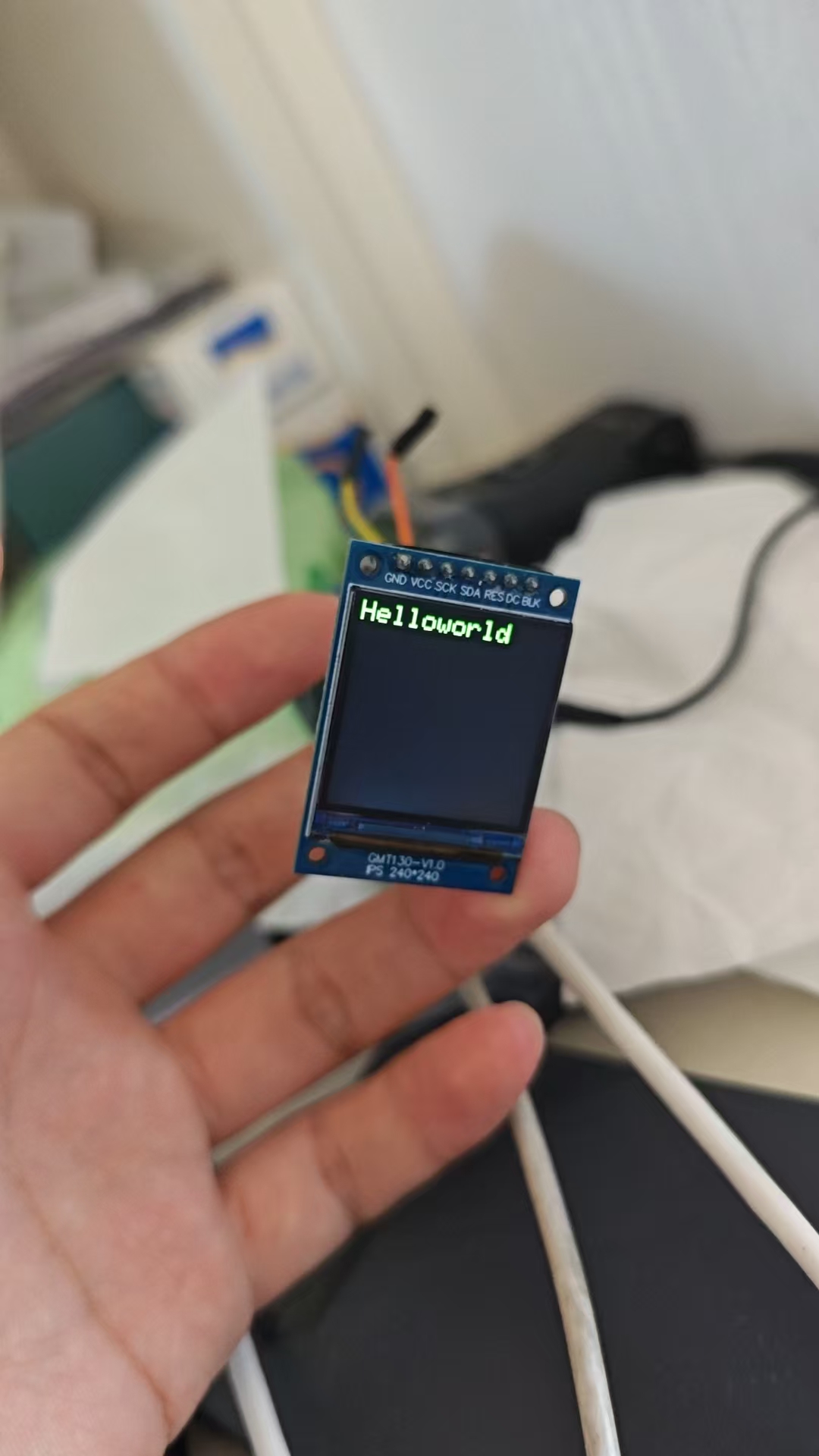

下面就可以开始使用TFT_eSPI类对象进行字符串的显示，首先定义一个类对象，然后先调用begin进行初始化，随后调用fillScreen填充颜色，设置字体颜色及大小，最后调用printf进行字符串的显示，随后显示效果如下。
#include "TFT_eSPI.h"
#include <string>
#include "pic.h"
TFT_eSPI TFT(240, 240);
void slowPrint(String str)
{
for(int i=0;i<str.length();i++)
{
TFT.print(str[i]);
delay(100);
}
}
void slowPrint1(std::string str)
{
for(int i=0;i<str.size();i++)
{
TFT.print(str[i]);
delay(100);
}
}
void setup() {
// put your setup code here, to run once:
TFT.begin();
TFT.fillScreen(TFT_BLACK);
TFT.setTextColor(TFT_GREEN);
TFT.setTextSize(3);
直接调用printf接口进行显示字符串
TFT.printf("Helloworld");
// 调用自己的接口实现慢打印
// slowPrint("Helloworld");
// 显示图片
//TFT.pushImage(0,0,240,240,gImage_test,1);
}
void loop() {
// put your main code here, to run repeatedly:
}
五、常见问题
1. 屏幕不亮
- 检查 BLK 接 3.3V
- 检查 VCC 是 3.3V，不是 5V
2. 亮屏但不显示文字
- 检查 SCL/SDA 不要接反
- 检查 CS、DC、RES 接线
- 屏幕驱动是否配置有问题（User_Setup.h中是否开启了ST7789宏定义）
