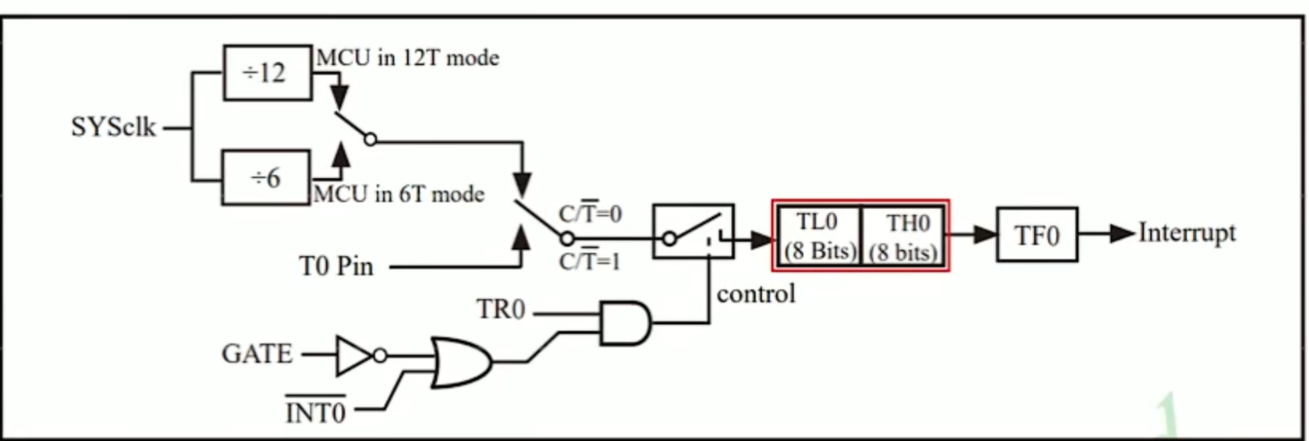

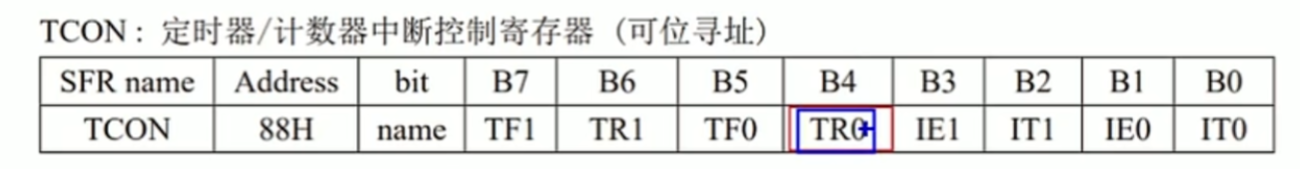

TCON: timer/counter control register ,定时器/计数器 控制寄存器，，定时器的启停开关+溢出状态反馈
TR0 : 开启timer0
TF0 ：定时器0溢出标志，计数溢出硬件的时候，自动置为1，，开中断则响应后硬件清0

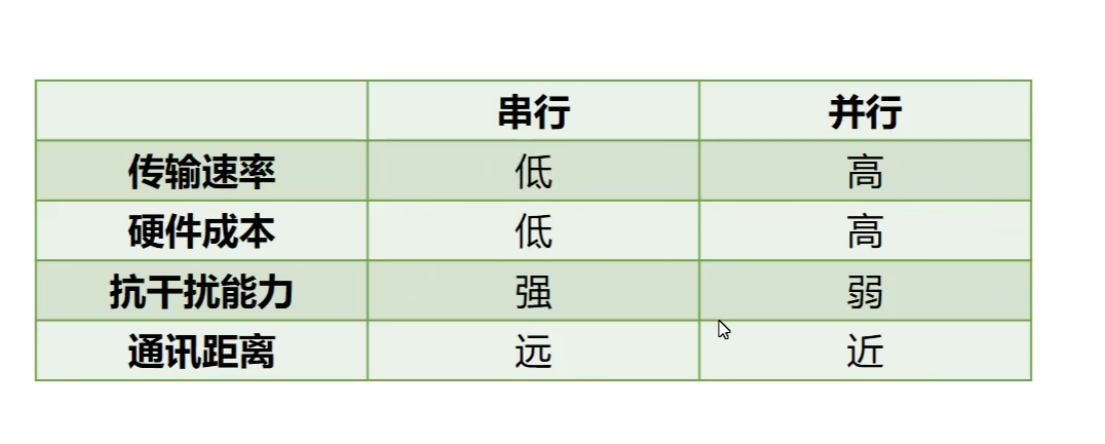

串行通讯： 通过一条数据线逐位传输

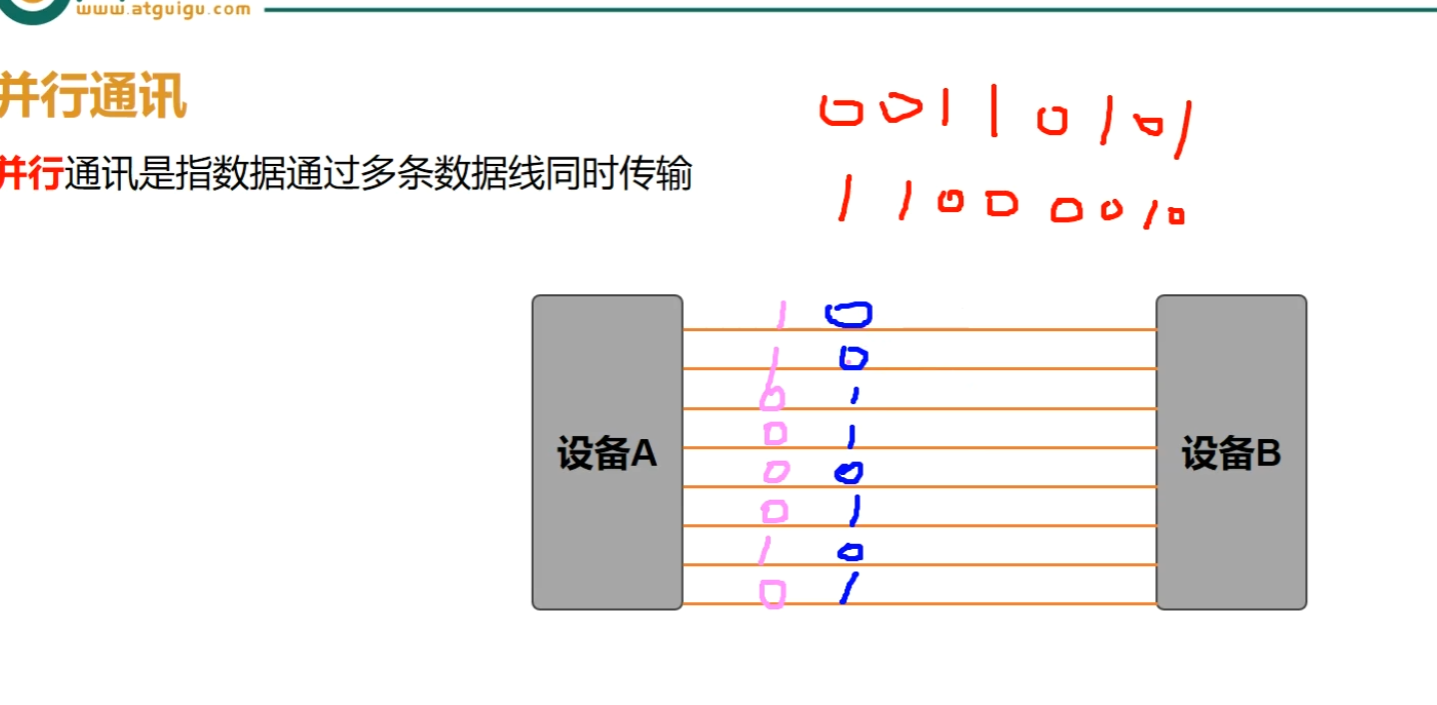

并行通讯： 多条数据线同时传输
串并转换，，，
有些传输的快一些，有些传输的慢一些，，，数据就会混淆
UART ： universal asynchronous receiver transmitter
通用异步收发传输器
真正跑在网线，光纤，基站上的物理层，，全部都是串行传输，一位一位发二进制比特，从来不用并行
距离一远，多跟线时序不同步，，采样直接翻车
电脑内部主板、芯片之间：近距离，可以用并行；
单工通讯： 只允许数据在一个方向上传输，，电视广播
双工通讯： 允许数据在两个方向上传输
半双工通信： 两个方向不能同时进行
全双工通讯： 允许数据同时在两个方向上传输
- 同步通讯
- 异步通讯
解析的方式有无数种，，
-
同步方案 ： 发送放和接收方 要共用 一个 时钟线，，，
几乎不可能，，硬件成本上升，，多了一根线，就多一分干扰，，不太现实，，时钟频率不一样是一件很正常的事情
-
统一发送方的发送频率，，，接收方的接收频率，，， 发送方和接收方协商一致就可以

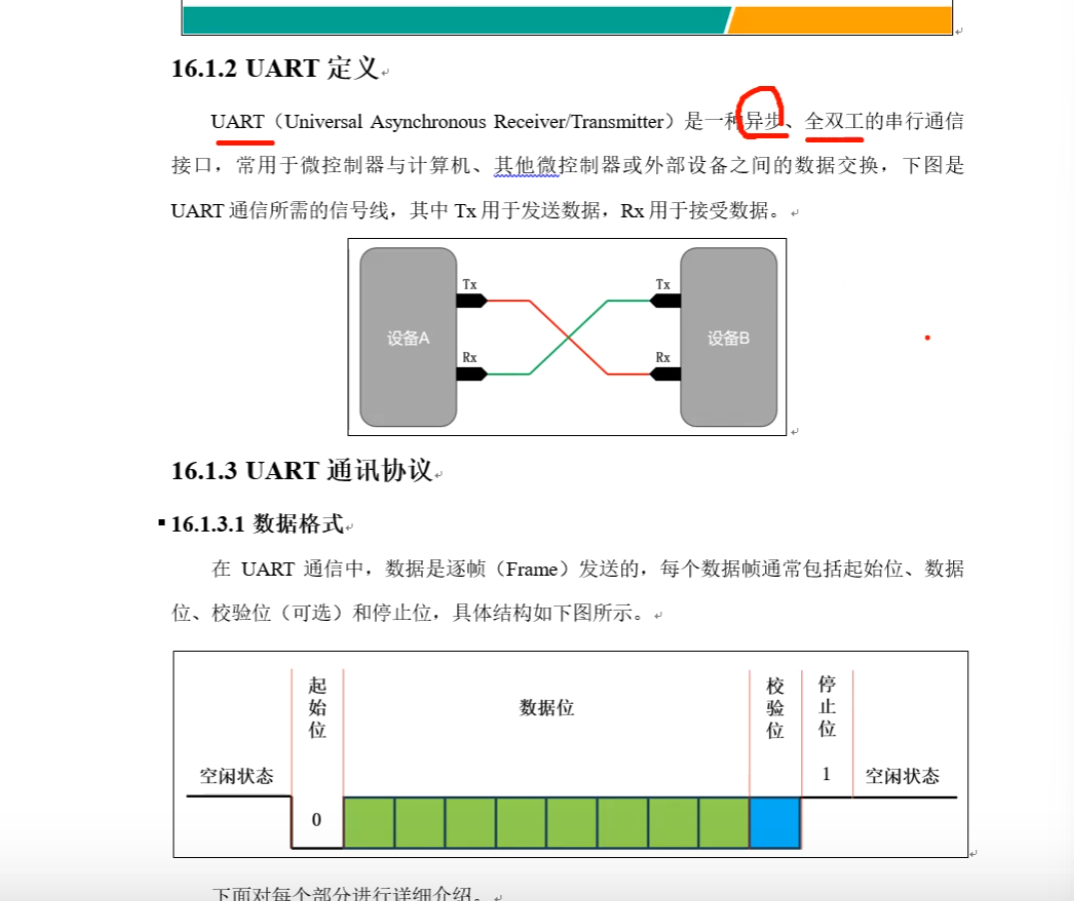

UART ： universal asynchronous receiver transmitter
异步的，全双工的串行通信接口
数据格式：在UART 中，，数据是 逐帧 frame 发送的，，， 每个数据帧，，包含 起始位，，数据位（5-9位） 校验位（校验你当前的数据位传输的数据是否正确），，停止位(用来标识这个数据已经传输完成了)
- 空闲状态 : 没有数据传输的时候，保持高电平
- 起始位： 起始位一定是低电平，，表示要发数据
- 数据位： 长度5-9位 ，，
- 校验位： 校验当前帧传输的数据是否正确
- 奇校验 odd parity ： 数据位中的1的数目是偶数，，，则校验位为1，，如果1的数目是奇数，，校验位为0，，，
保证数据位+校验位中1的总个数为奇数 - 偶校验 ： even parity ： 数据位中1的数目+校验位 ===》 偶数
- 奇校验 odd parity ： 数据位中的1的数目是偶数，，，则校验位为1，，如果1的数目是奇数，，校验位为0，，，
校验位可选
- 停止位 ： 数据帧发送结束之后，有一个停止位，，通常是1位或者2位
异步约定，，，
波特率： baud rate ： 表示数据的传输速率，，发送方和接收方必须约定好这个速率，，，才能正确的接收

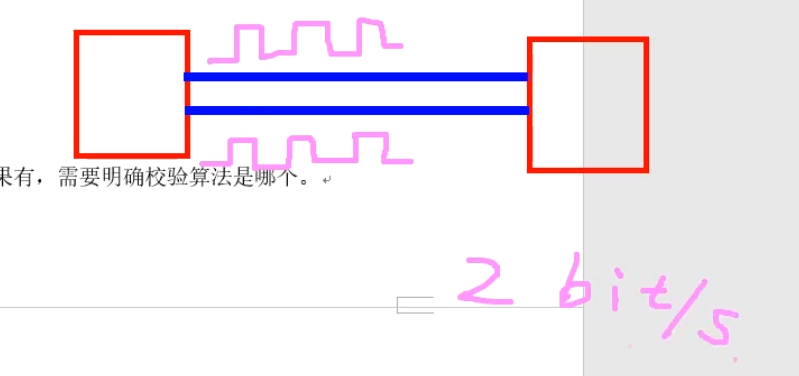

比特率： 单位时间内，只能传一个bit，，1秒钟只传1位，，1bit每秒
比特率： 每秒传输的位（bit）数
波特率： 一秒钟传递多少信号，，，每秒传输的符号（symbol）数，，，
串口通信中，，只有0和1，，，一个符号用1位表示，，所以波特率和比特率是等价的
发送方和接收方，，需要明确数据的位数，，
校验位： 需要明确校验算法是哪个
停止位： 停止位可以是一位还是两位，，，

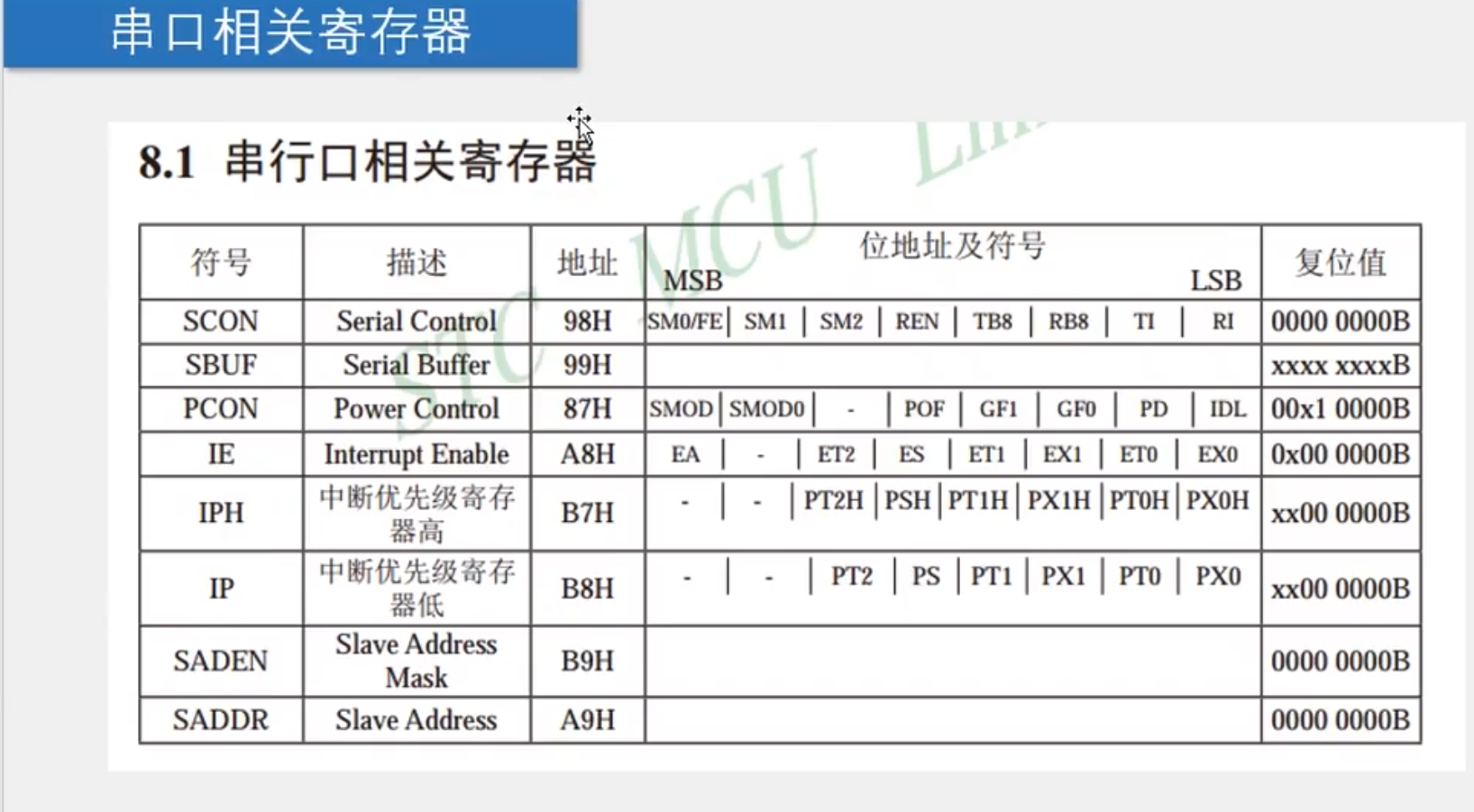

UART寄存器 ：
Rx
Tx

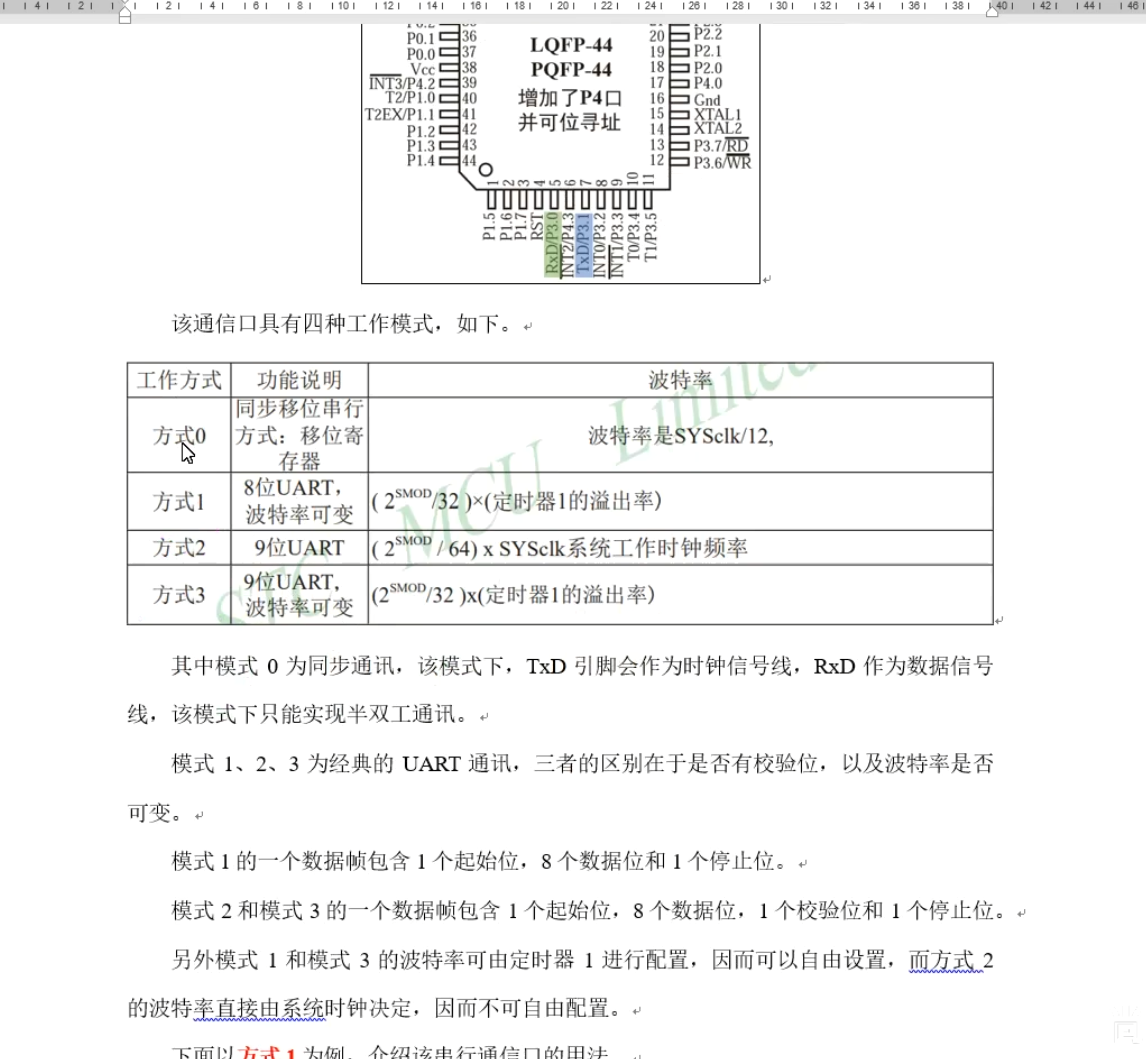

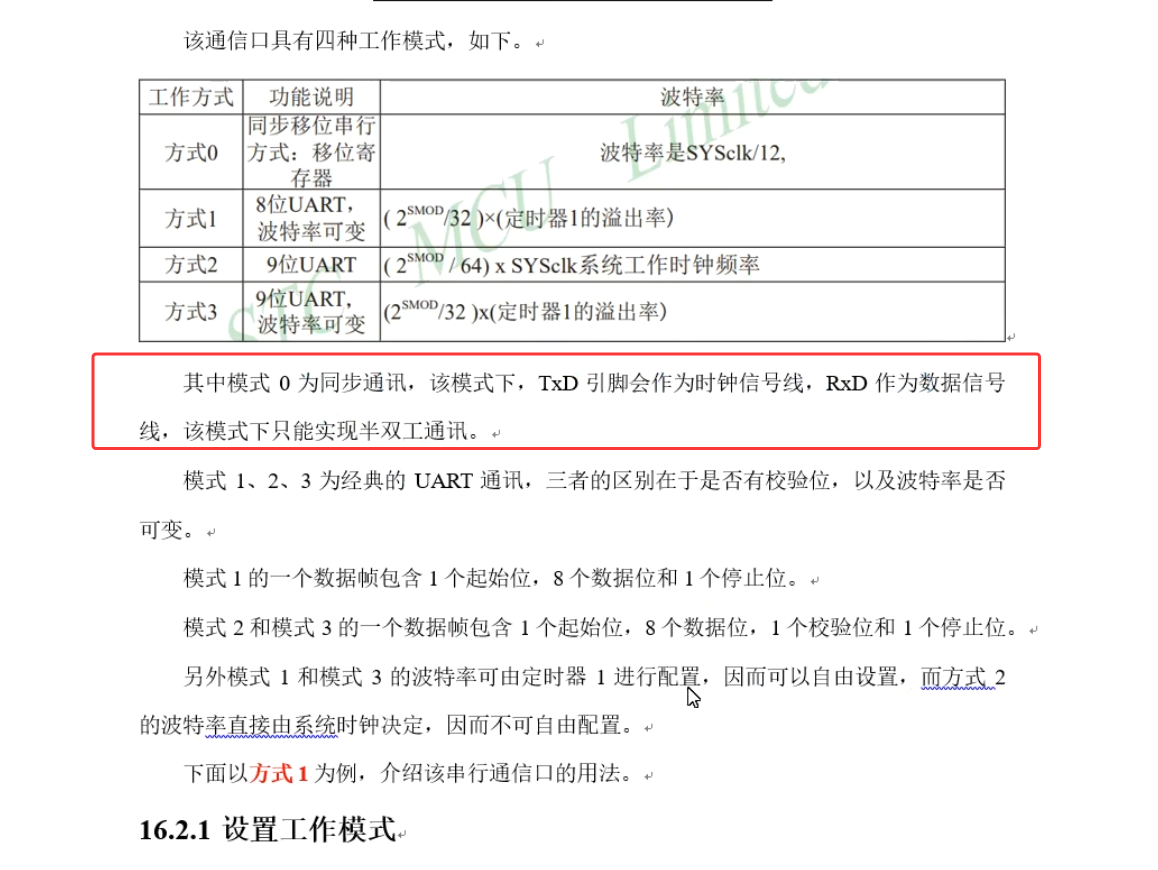

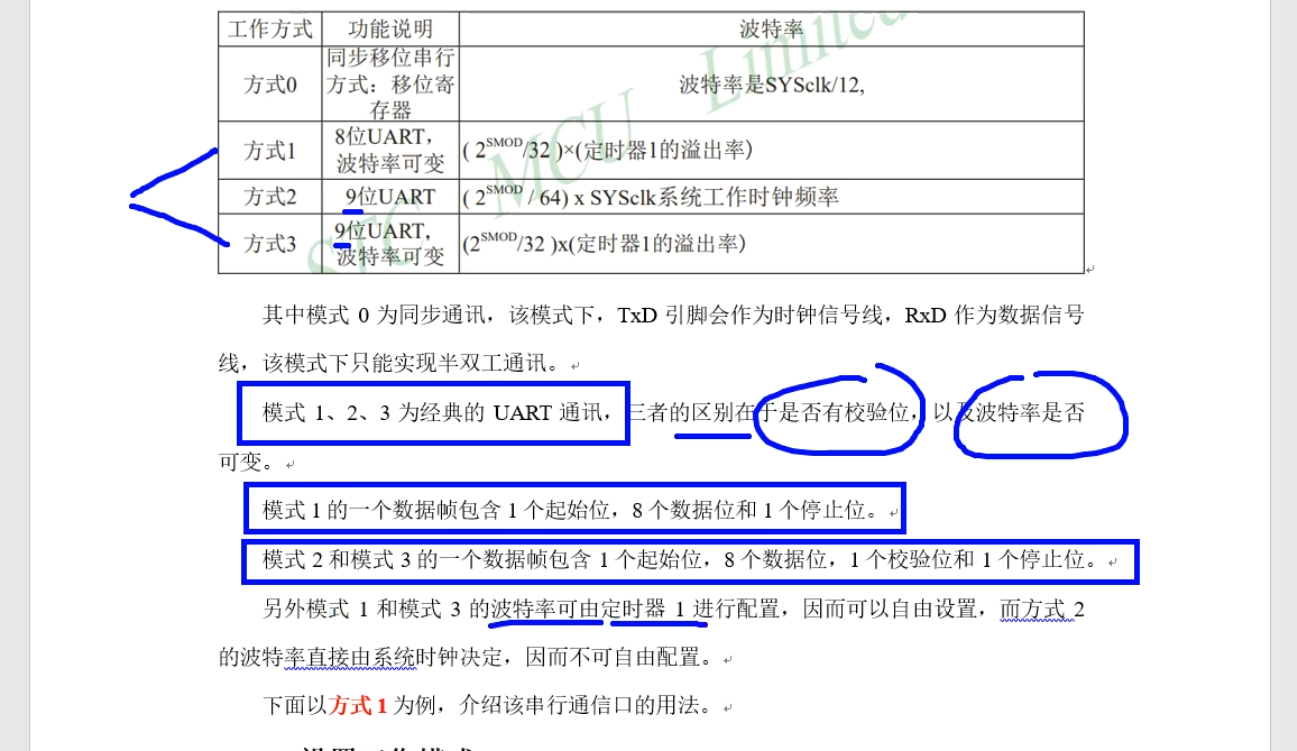

8位UART ： 数据位是8位，，，

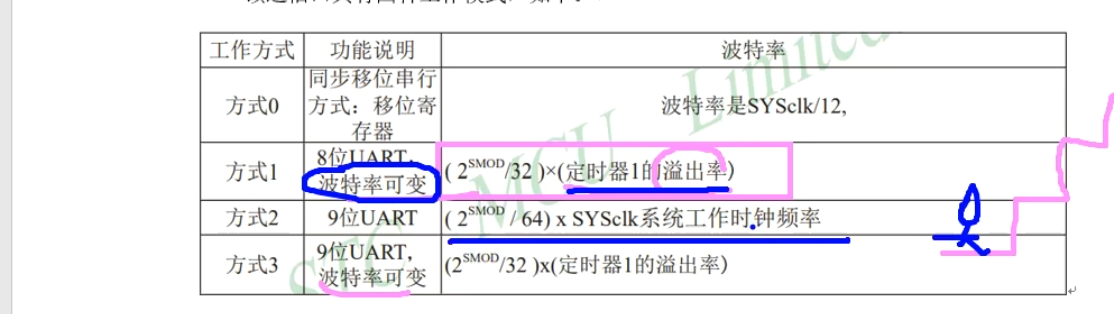

波特率可变： 波特率可以协商
溢出率
溢出率可变 ： 时钟有初始值，可以通过设置时钟初始值寄存器，来表示一个时间周期，传输多少数据，，，波特率可变
系统工作时钟频率，，这个时间周期是确定的
SMOD： 要么是0 ，要么是1

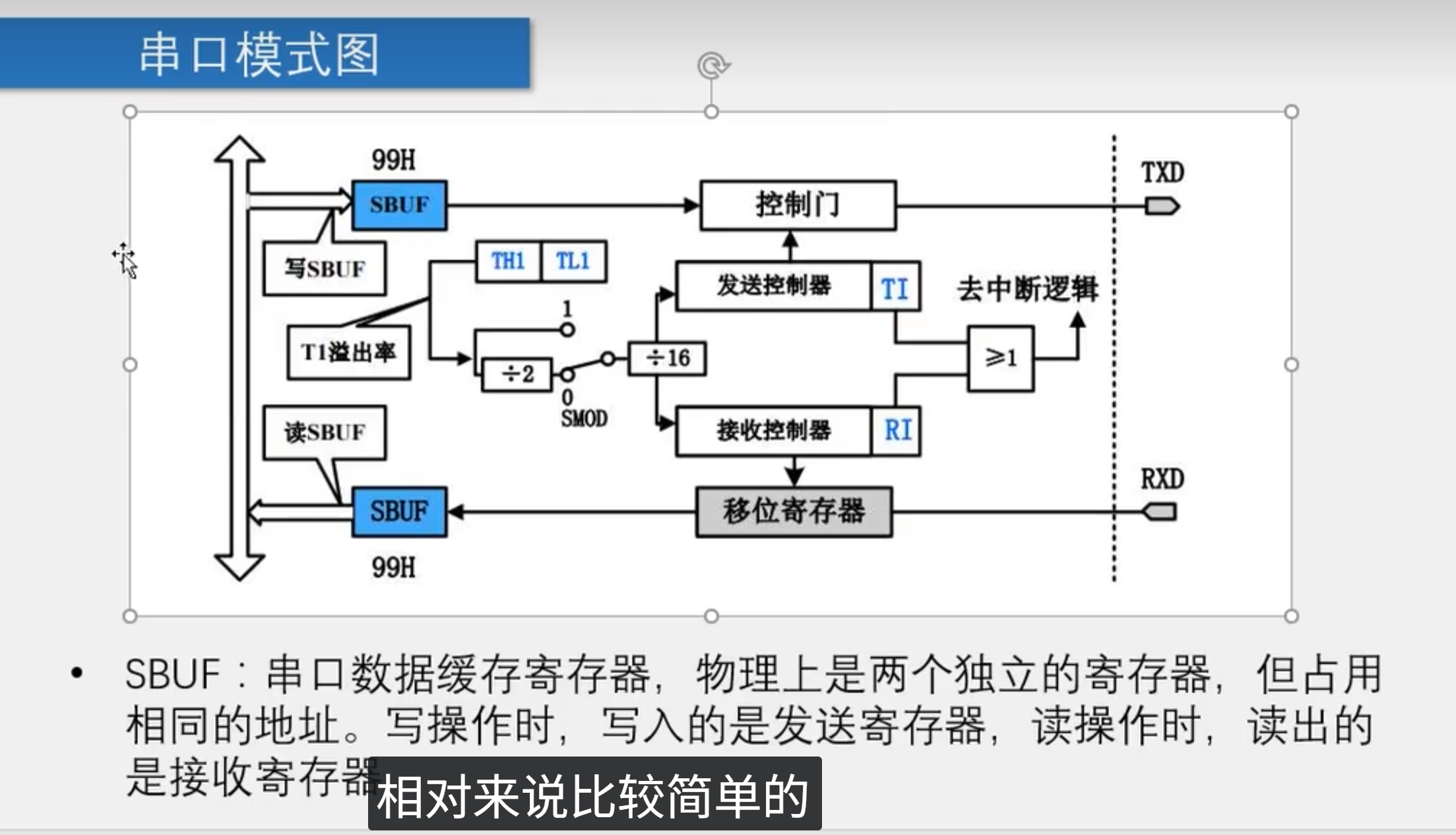

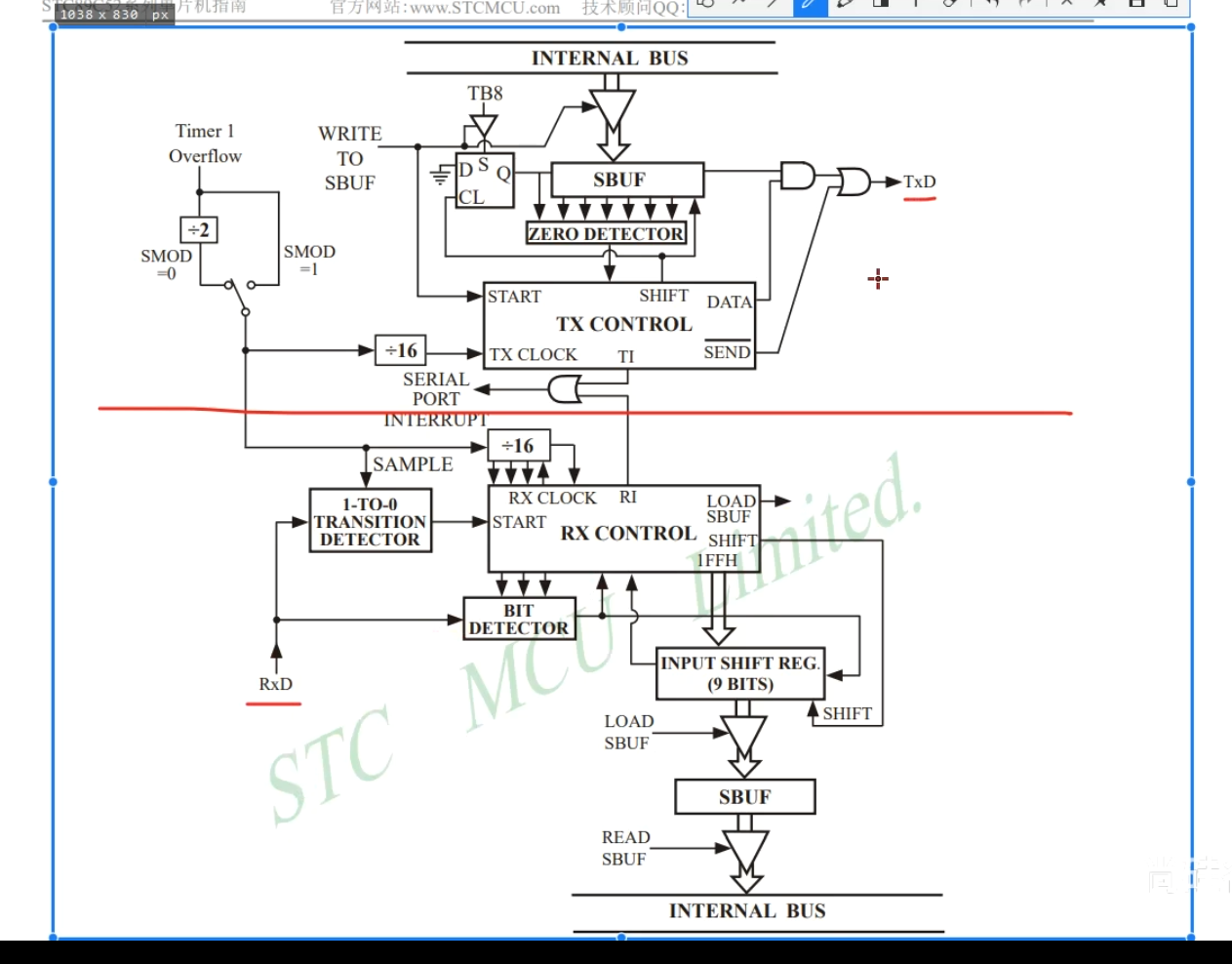

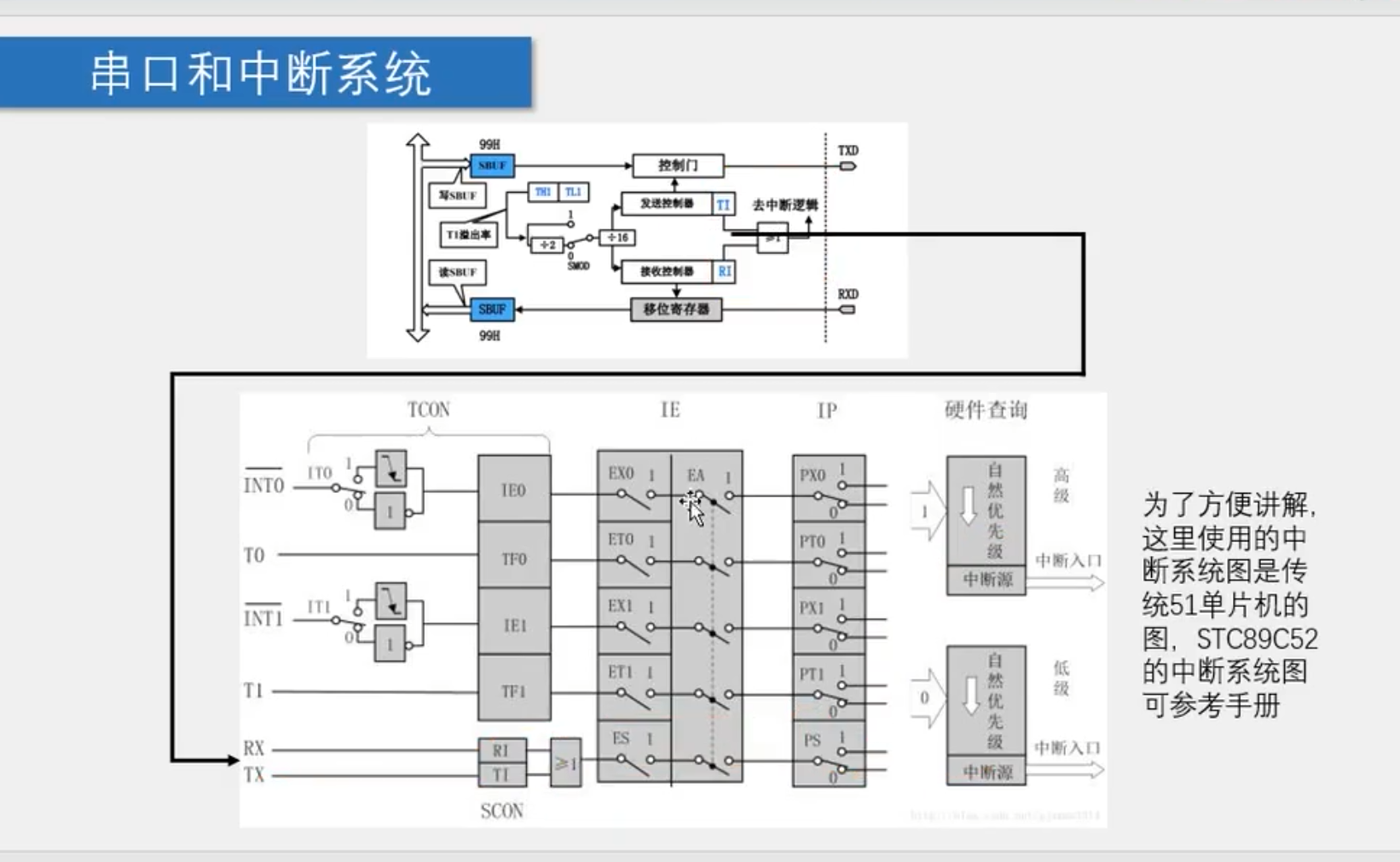

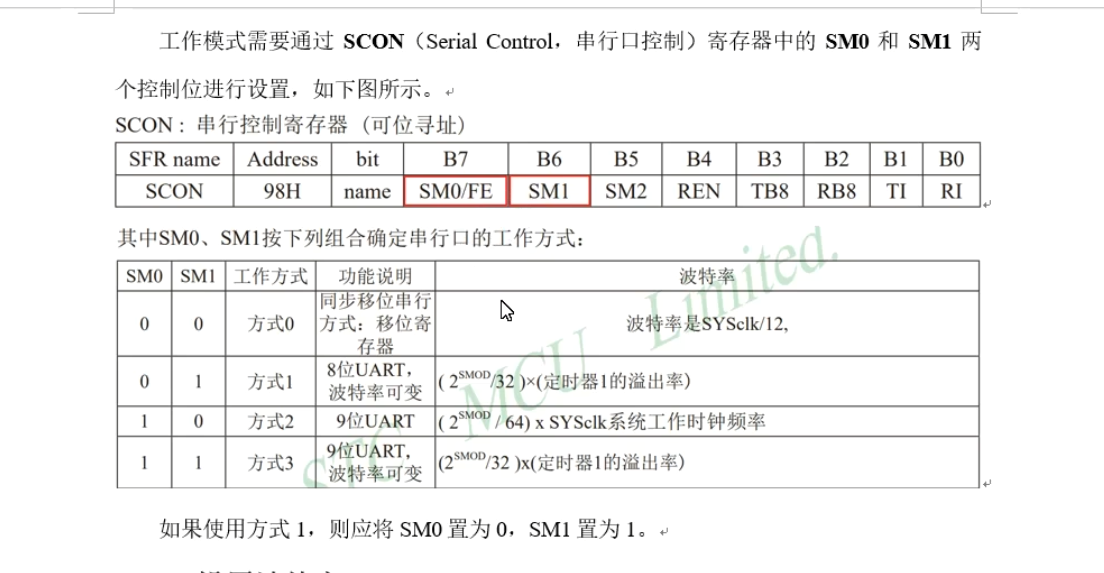

SCON ： serial control : 串口控制寄存器
SBUF ： 缓冲器

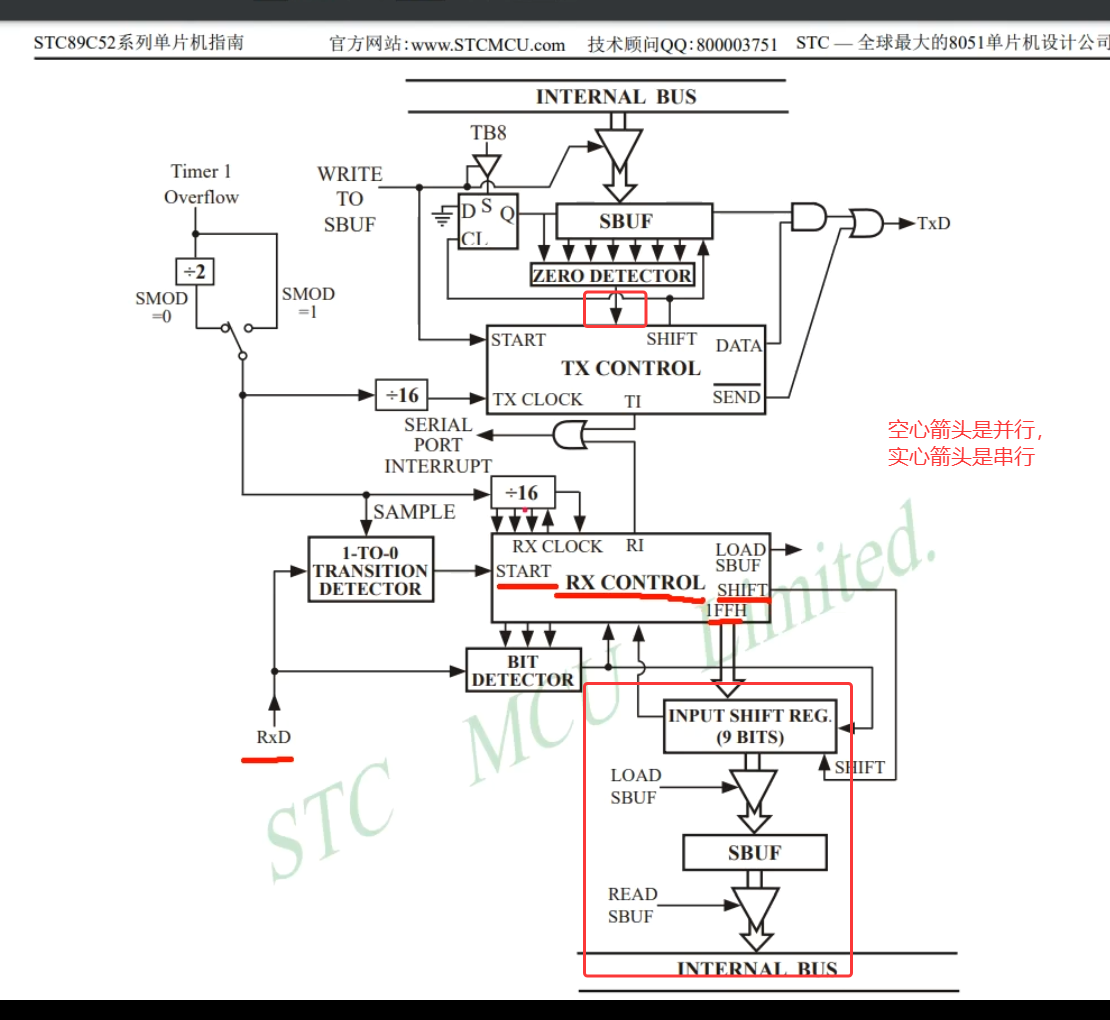

TX Control ： 发送控制器，，， 一位一位的把数据，，将数据发送出去
write to SBUF ： 控制消息发送的开关
shift ： 位移
timer 1 overFlow : 是否分频，，，smod为2，，2分频
tx clock ： 发送控制器时钟
TI ： transmit interrupt ： 中断标志位，，，会产生一个串口中断 ： serial port intterupt
TI需要自己清零
RxD ： 接收消息

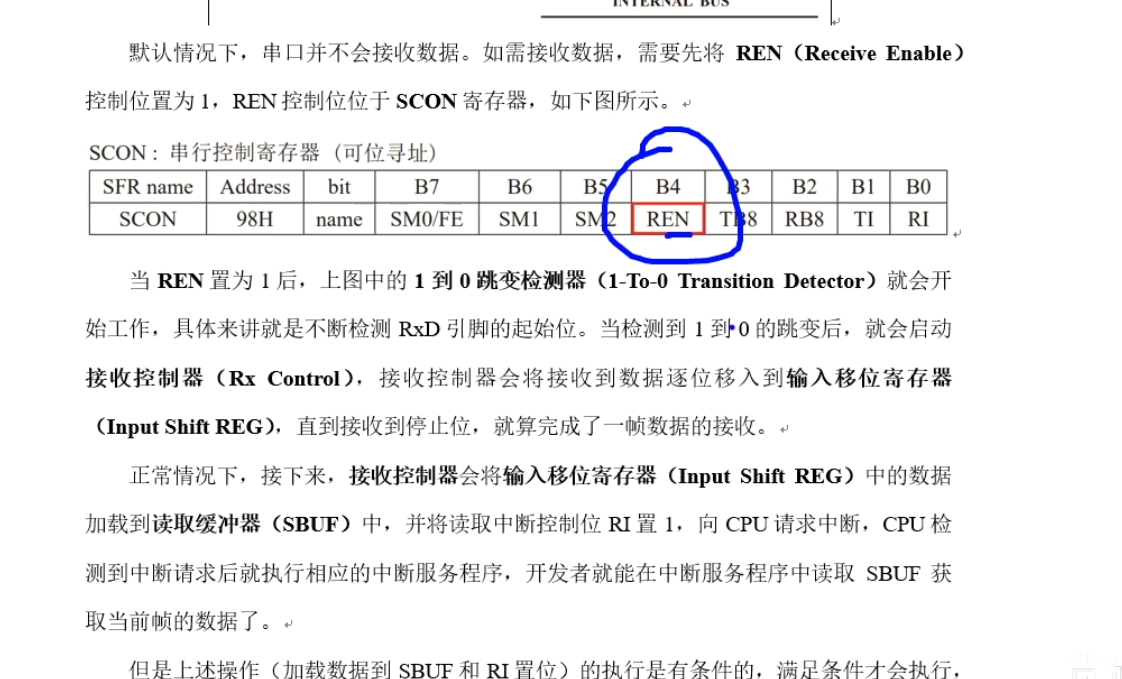

1-To-0 transition detector ： 10跳变检测器
接收到一位，，就进行移位操作，，交给Sbuf，，，，，
溢出率 ：一秒钟溢出多少次，，就是溢出率，，，，，

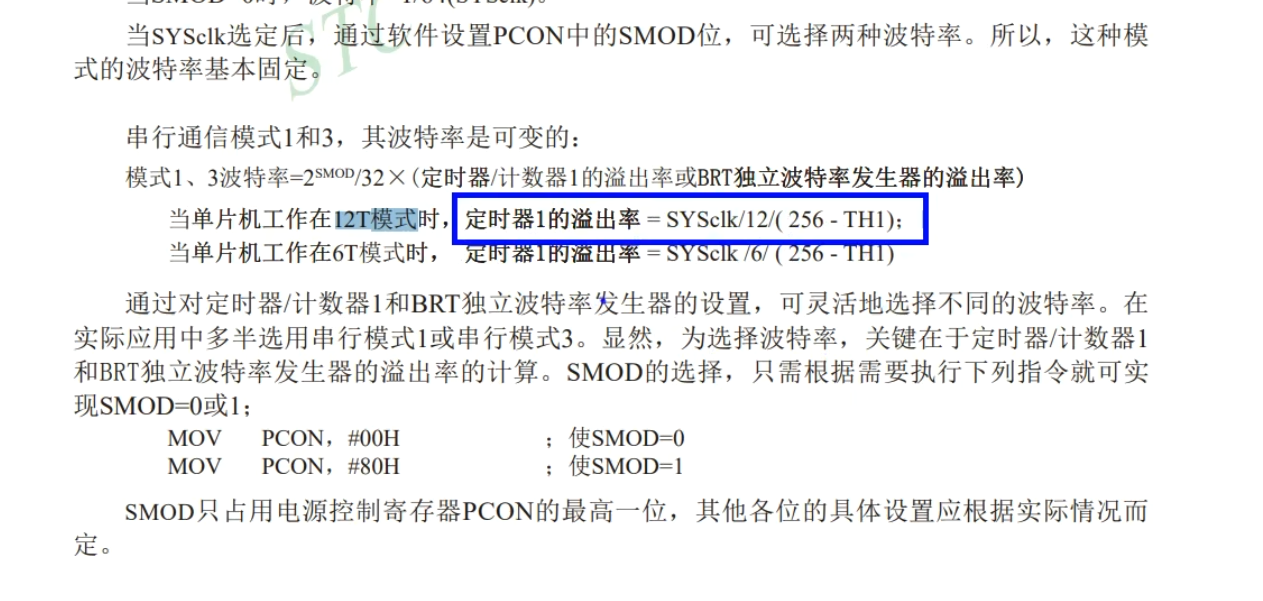

SMOD ： 51单片机中控制串口波特率是否加倍的关键位，，，baud rate doubler bit

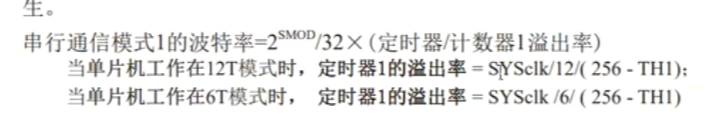

溢出率：

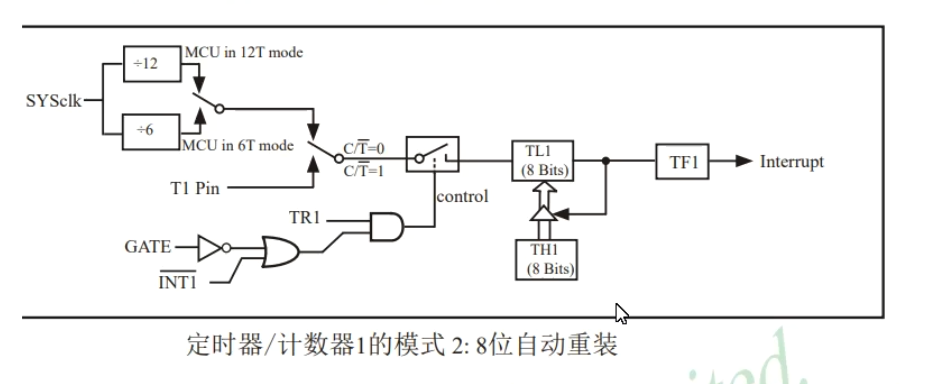

每次溢出前，，定时器需要计数的次数 = 256 - TH1
每次计数的时间 1 / SYSclk ... 12T模式下就是 12/SYSclk
溢出一次的总时间(256-TH1)* (12 / SYSclk) ,
溢出率： 每秒溢出多少次，，， 也就是溢出周期的倒数 SYSclk /( (256-TH1)*12)
波特率 ： 每秒传输的 码元（信号单元个数），，单位是波特 Baud
信号，，在通信术语中叫码元，，他是通信中最小的，离散的信号单位
波特率： 每秒传递多少个码元，， 只看信号的个数，不管每个信号带了多少信息
比特率： bit per second ： 每秒传多少个比特bit，看的是信息的总量
比特率 = 波特率 * 每个码元携带的比特数
-
SMOD = 0 ： 要攒32个定时器溢出脉冲，，--》 才产生一个位节拍（1个码元），才生成1个串口码元
-
SMOD = 1 ： 收集16个定时器溢出脉冲 ---》才产生一个位节拍（1个码元）
SYSclk /( (256-TH1)*12)/ 16
溢出率 ： 每秒溢出多少次
波特率： 每16次溢出，传输一个码元
1s中有多少个时间周期 ： (SYSclk/12)
溢出率： (SYSclk/12) / (256-TH1) ===> SYSclk / ((256-TH1)*12)
波特率 ：
单位时间溢出了多少次，，，，

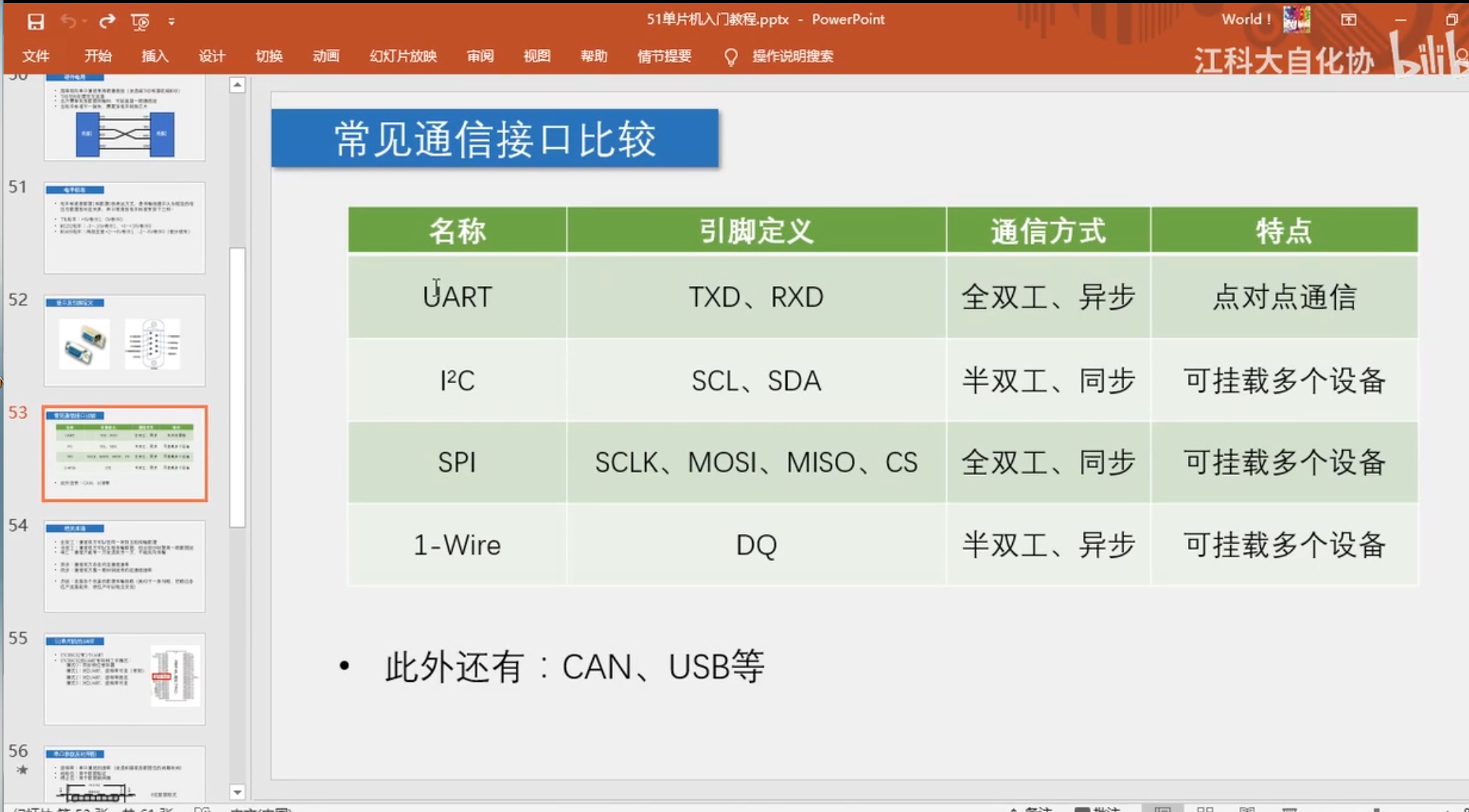

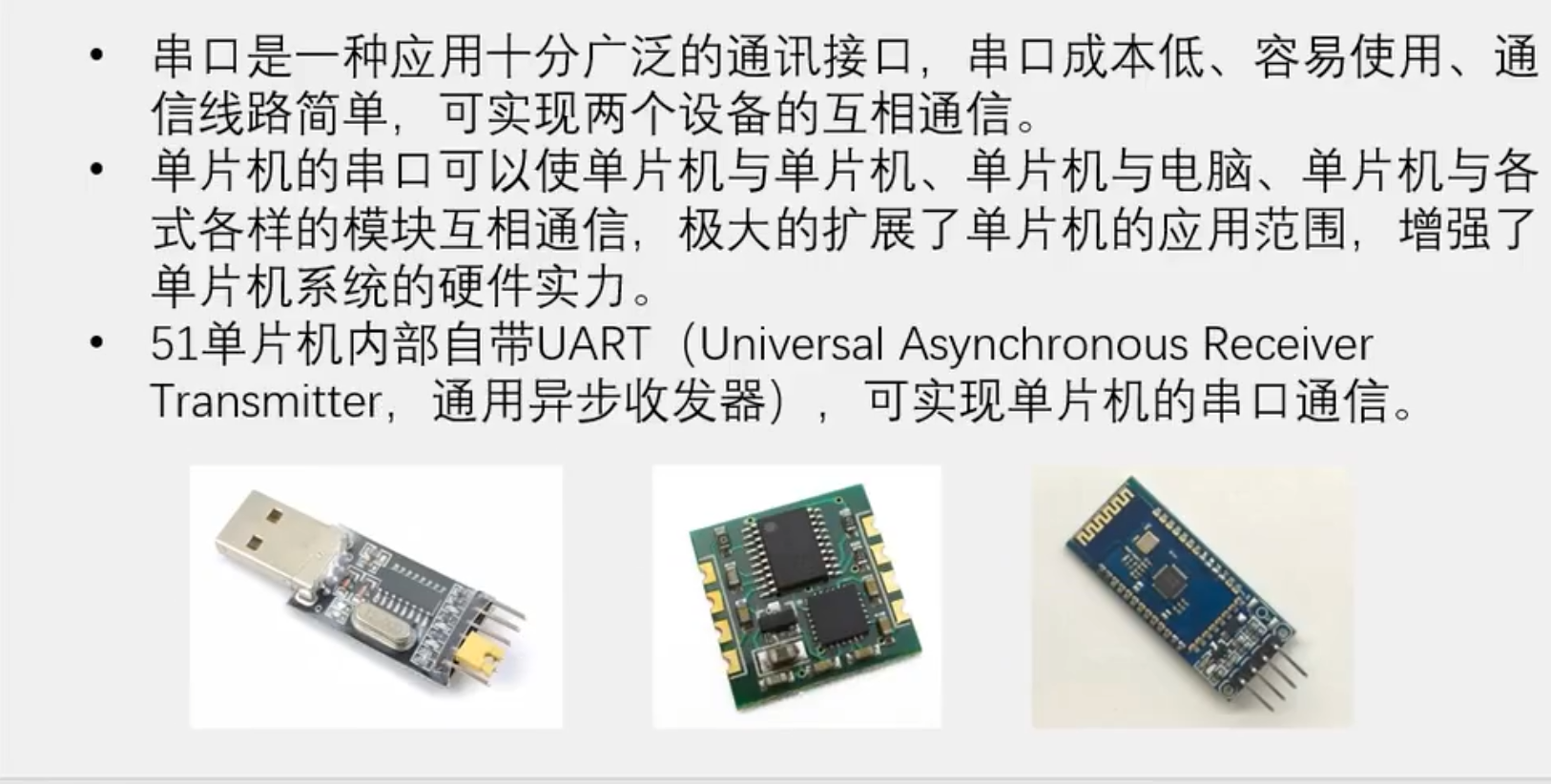

UART ： universal asynchronous receiver transmitter ： 通用异步收发器
两个设备，，都具备UART收发器，，就可以进行通讯
电脑端，可以通过USB转向口，，，
VGA接口 ： 3排15针，，传输视频的，，
USB
电瓶协议
串口 ： 和其他的进行通讯，，，
蓝牙串口

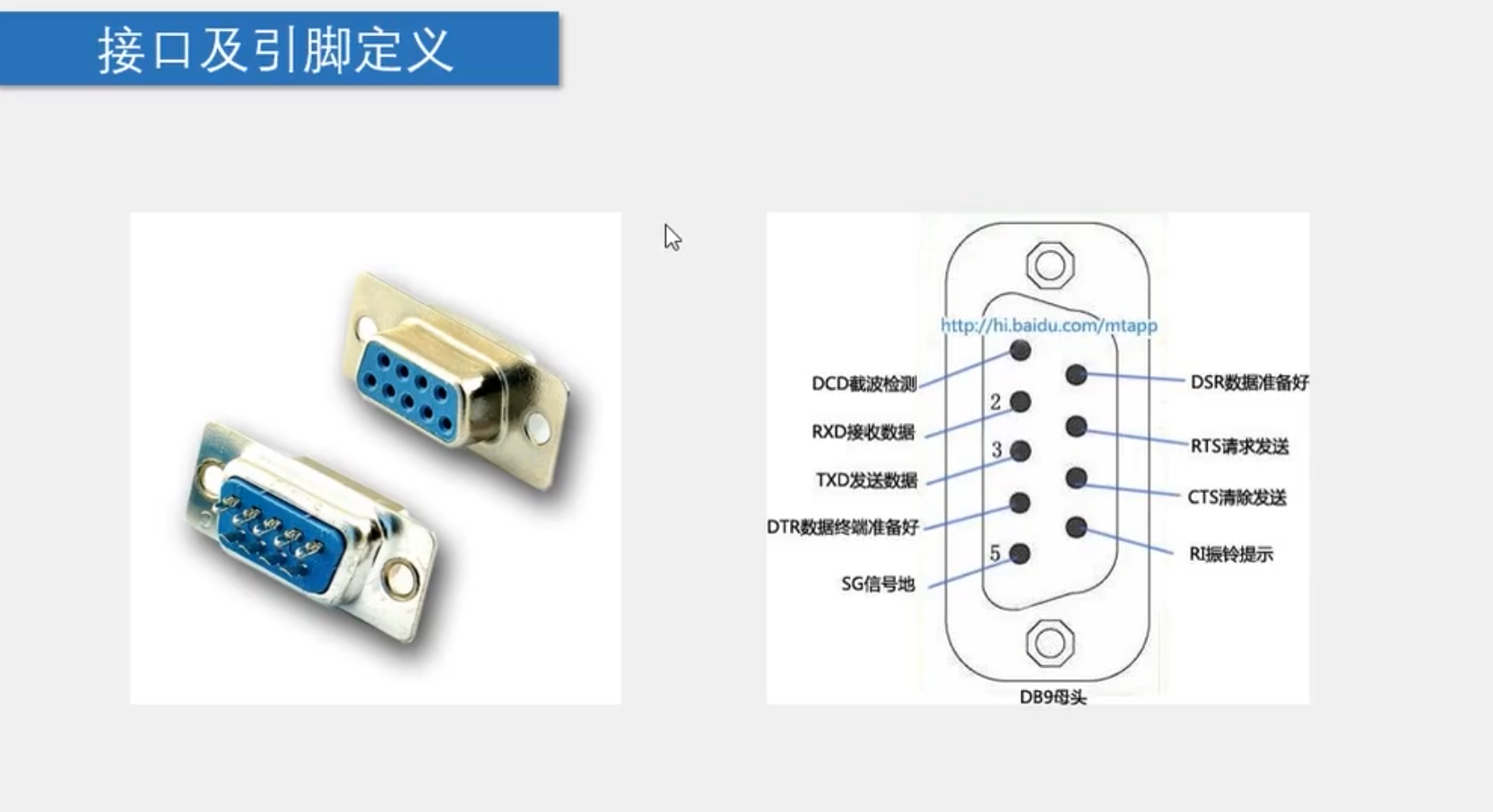

TXD ： transmit exchange data
RXD ： receive exchange data
电瓶标准不一样，，，需要电平转换芯片

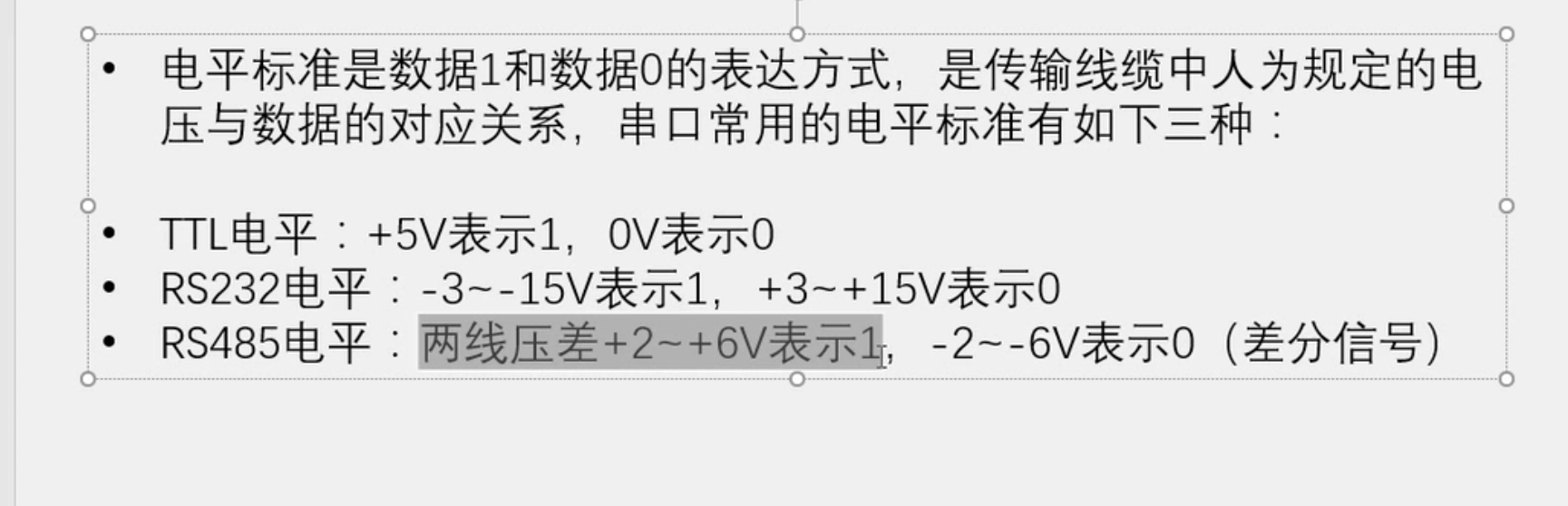

定义一种协议，，传输中，人为规定的电压和数据的对应关系
- TTL电平 ： 5V为1，，0V为0
- RS232电平
TTl ，，RS232 最多十多米，，长了数据会错误率很高
RS485 ： 传输1000米
数据流控制 ： 流控
如果设备1发送特别快

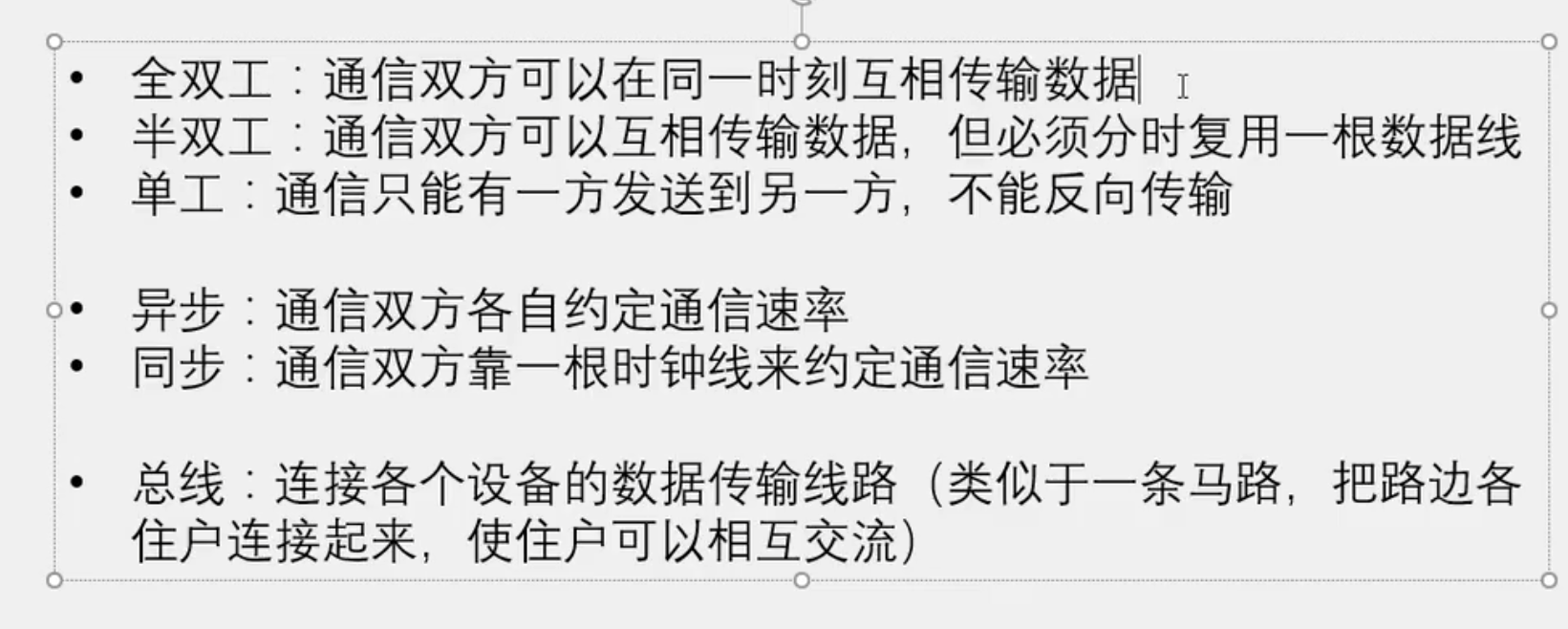

半双工： 必须分时复用一根数据线，，只有一根线，，发送和接收都是同一根线
单工： 只能有一方发送到另一方，，不能反向传输 ： 遥控器
异步：
同步：
serial control , SCON :
PCON : power control ,
