c++数据结构之AVL树

一.概念

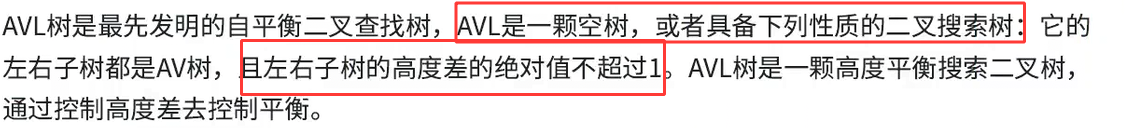

1.基本概念

2.高度差与效率

既然左右子树高度差绝对值控制在1以内 ，那么这棵树就接近一个满二叉树的状态，所以它的高度就是可控的，为logN 。那么增删查改效率也能控制在logN，也就是说，对比普通二叉搜索树那种极端高度差(一棵子树有接近n的高度，而另一棵几乎没有节点，效率为O(N))的情况，效率有极大的提升。

树的高度推导过程请参考笔者这篇文章

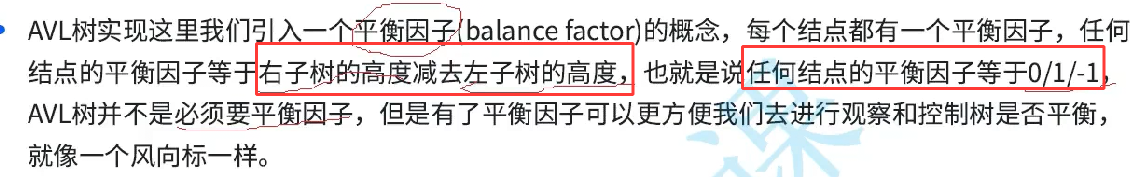

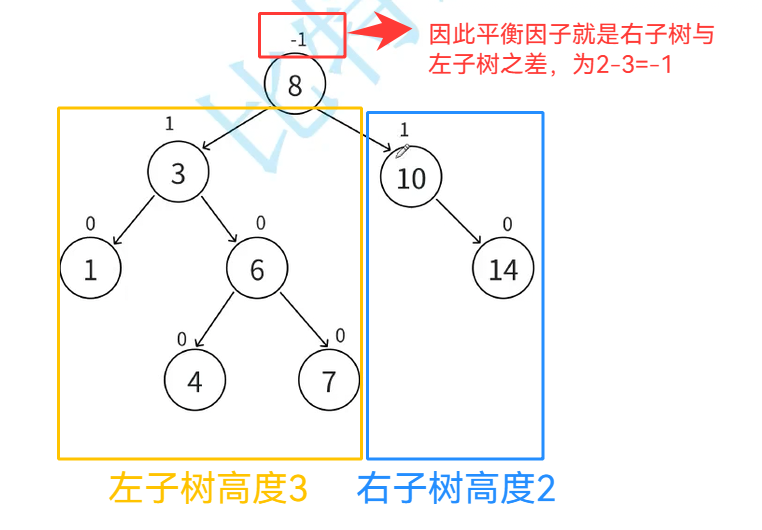

3.平衡因子

这个东西其实可有可无，只是有了它更容易观察和控制树的平衡，所以在行文时引入它。

二.AVL树的实现

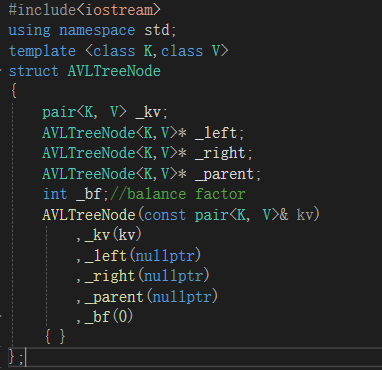

1.每个节点类模板的成员变量

AVL树节点的值仍旧是一对键值对，并储存在类模板pair中。为了方便遍历和观察控制高度差，成员变量除了存值的pair,还有左节点，右节点，父节点，以及平衡因子。

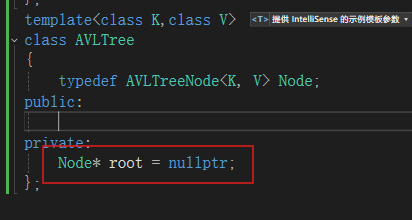

2.AVL树类模板的成员变量

3.插入

①.先按二叉搜索树的规则执行插入。

Ⅰ.用cur进行遍历

cur的key与待插入节点的key进行比较，待插入的小，就代表它将插入当下cur的右子树，那么就让cur往当下自己的右子树走,在往下走之前，别忘了将当下的cur赋值给parent。就这样让cur一直迫近待插入节点的父节点。当cur为待插入节点父节点时，遍历结束。相当于cur既当此生的自己，也当来生的父亲，还充当待插入节点的信标。

Ⅱ.执行插入

先判断待插入节点与其父节点大小，然后执行插入。

Ⅲ.插入完后，要链接上_parent。

复制代码

	bool insert(const pair<K, V>& kv)
	{//遍历
		if (_root == nullptr)
		{
			_root = new Node(kv);
			return true;
		}
		Node* parent = nullptr;
		Node* cur = _root;
		while (cur)
		{
			if (cur->_kv.first < kv.first)
			{//cur和待插入节点的值进行比较，待插入值大于cur，cur往右子树走，小于则往左子树走。
				parent = cur;
				cur = cur->_right;
			}
			else if (cur->_kv.first > kv.first)
			{
				parent = cur;
				cur = cur->_left;
			}
			else
			{
				return false;
			}
		}
		//插入
		cur = new Node(kv);
		if (parent->_kv.first > kv.first)
		{
			parent->_right = cur;
		}
		if (parent->_kv.first < kv.first)
		{
			parent->_left = cur;
		}
		//链接父节点
		cur->_parent = parent;
	}

②.更新平衡因子

插入后，就需要去更新一下从插入节点到根节点这一路的平衡因子 ，最坏的情况是更新到根节点，一般情况是更新到这一路中途就结束了。结束的标志是平衡因子均未出现问题(为0，-1，1)。

Ⅰ.更新原则

i.平衡因子 = 右子树高度 - 左子树高度

ii.只有在插入后高度发生改变才会影响当前节点平衡因子

iii.在插入时，假如高度增加，如果将节点插在parent右边，parent的_bf++,插在左边，_bf--

iv.parent的子树高度是否发生变化，决定了是否要向上进行更新

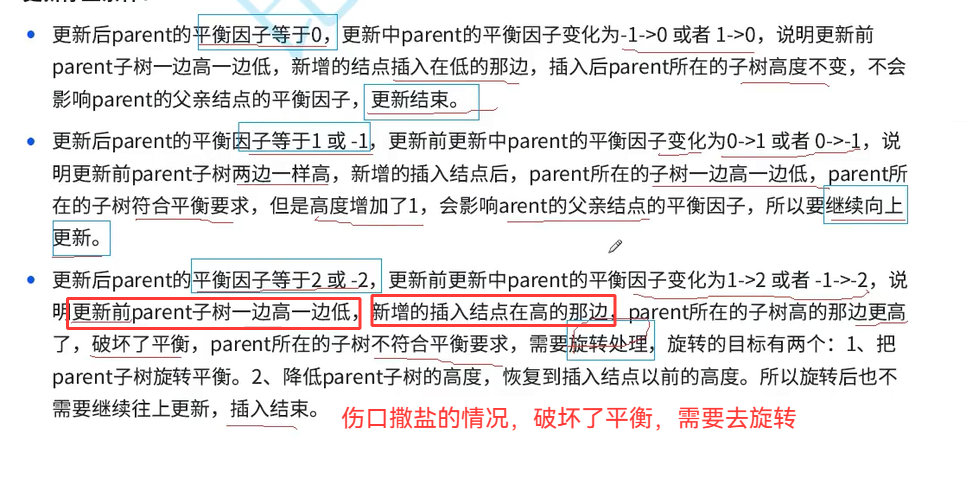

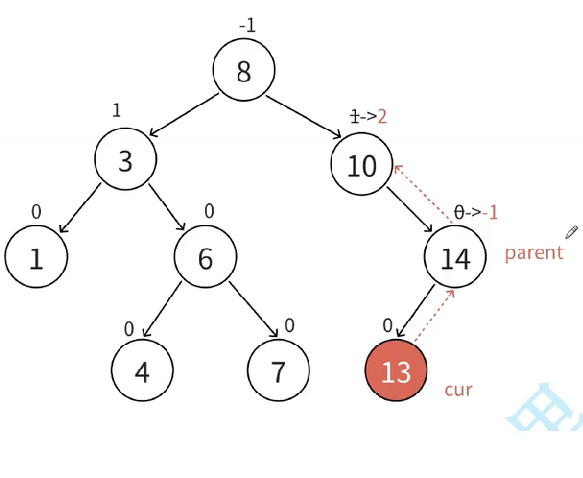

Ⅱ.更新停止条件

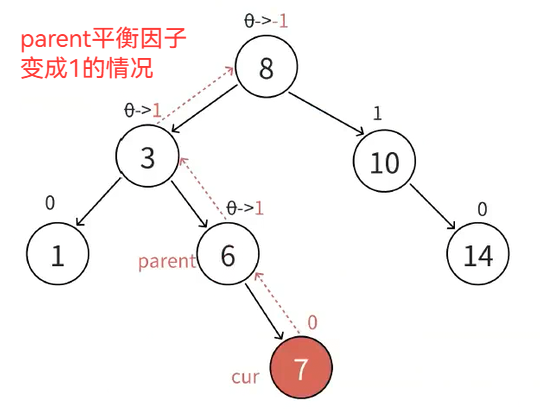

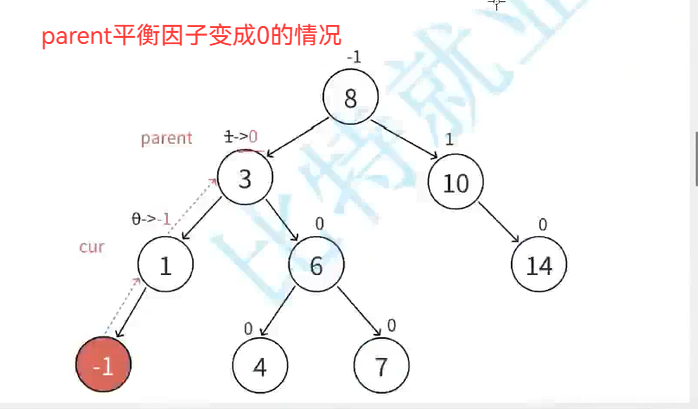

上面三种情况的图示：

由于旋转很重要且较难，就将它单拎出来。

3.5旋转

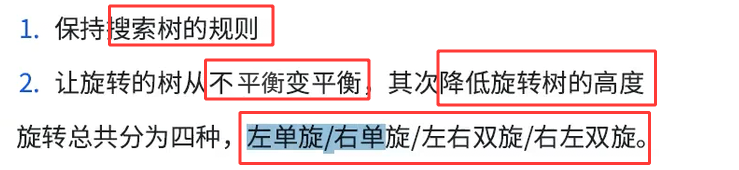

①.旋转的原则

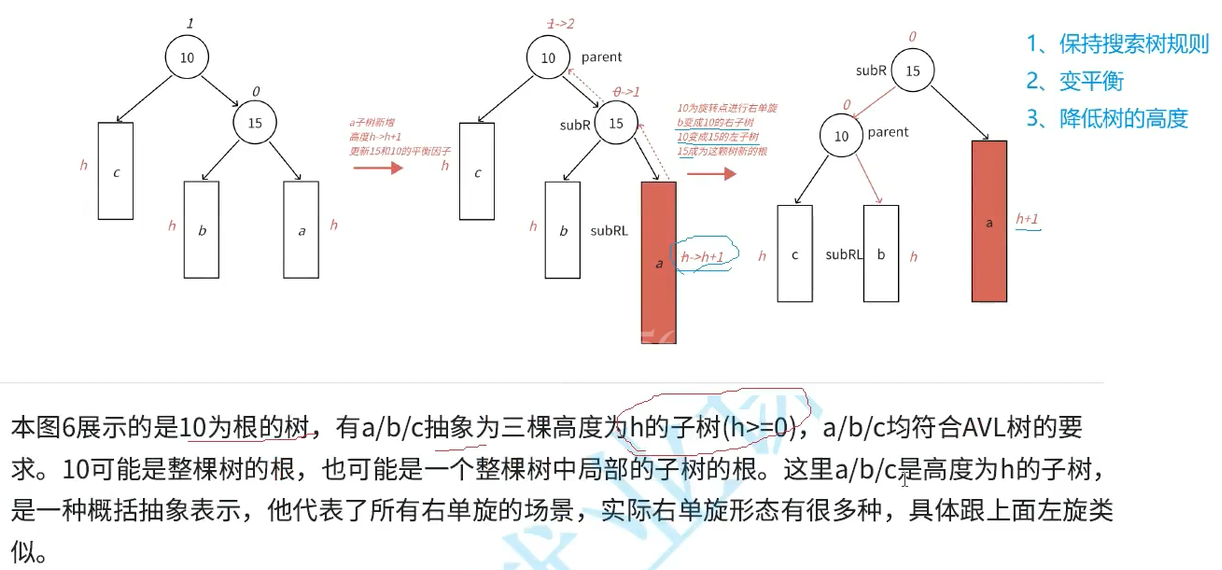

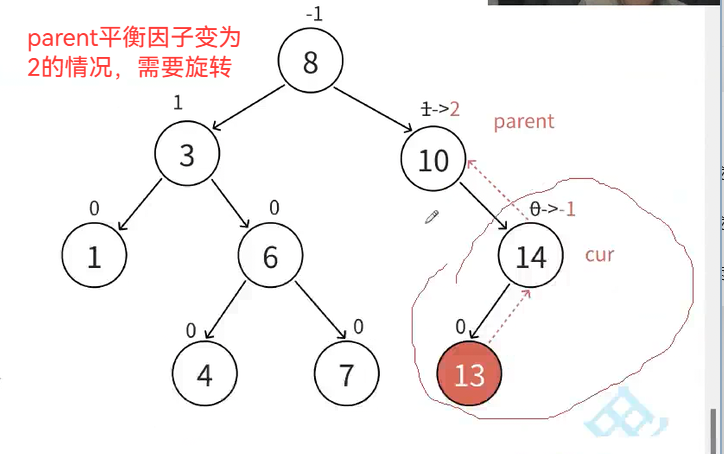

②.左单旋

在a子树中插入新节点，此时parent的_bf变成2，平衡打破。b子树中首个节点的大小介于a,c之间，如老蒋一般中正(他中正个毛)，旋即将b向左扭，成为10这个节点的右子树，然后将15这个节点提上去，10这个节点的一支，就反成了15节点的左子树。

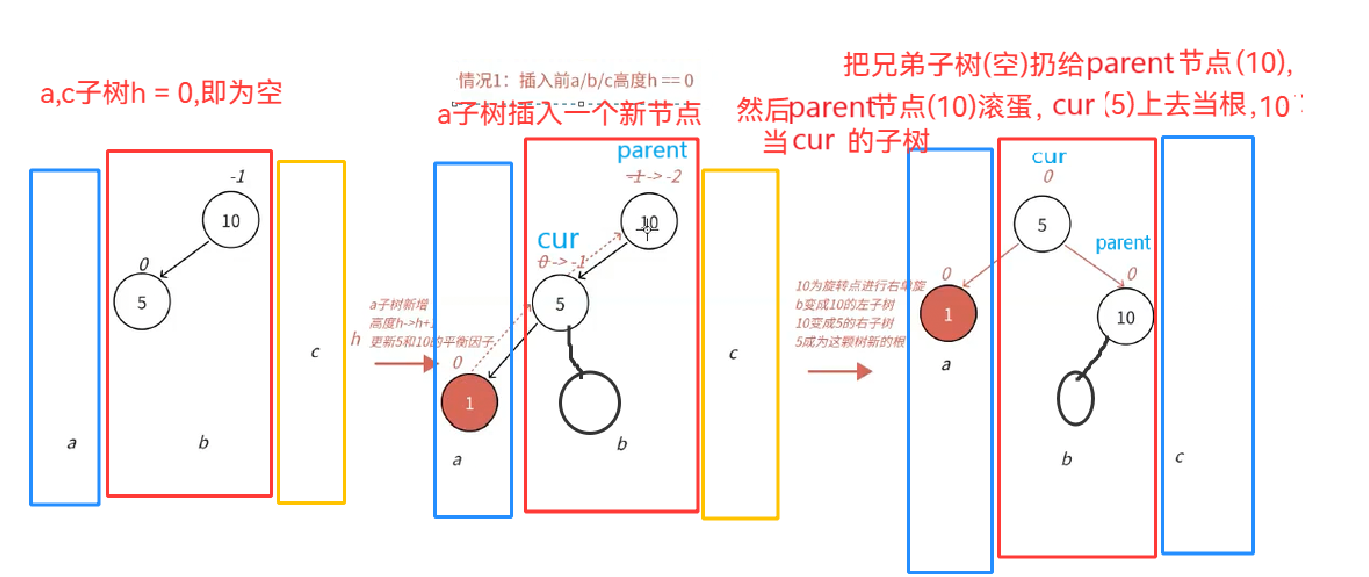

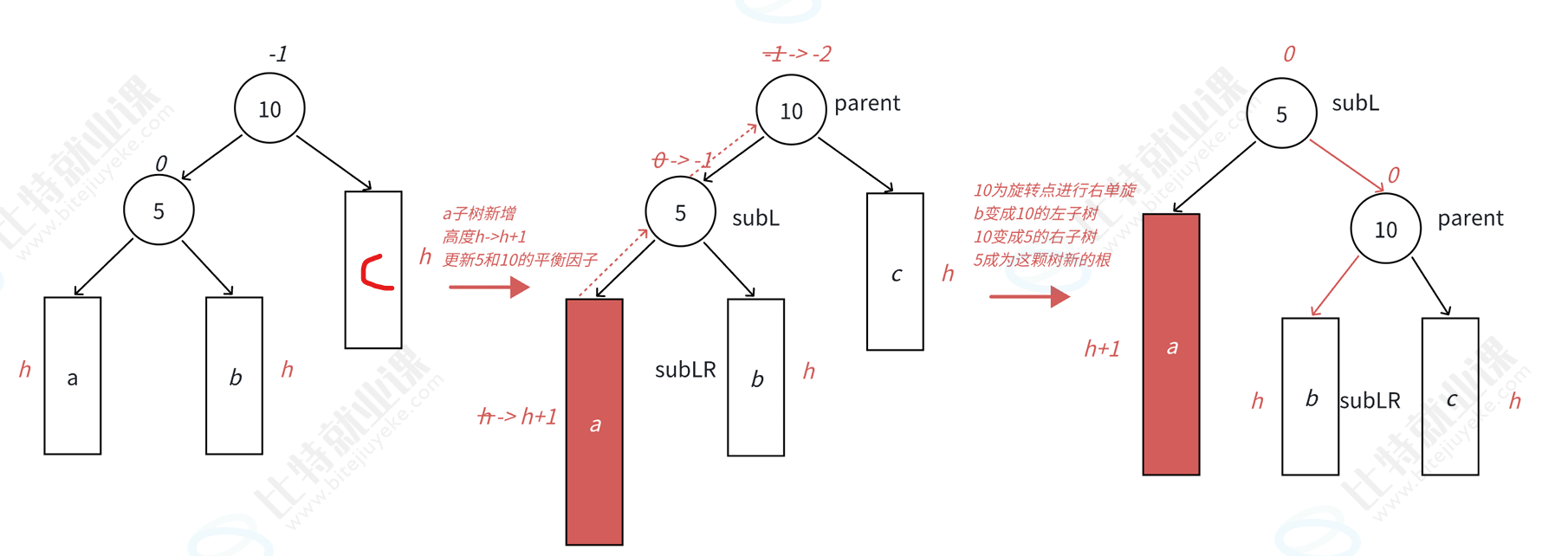

③.右单旋

右单旋也是相同原理，只是变个方向的事，将完成插入后子树的兄弟子树,b子树(这个子树的首节点大小十分中正，介于a,c子树对应的节点之间，b子树首节点比c子树的要小，所以b子树抛给parent当左子树是符合搜索树规则的)，抛给当下的parent节点(10)，给parent节点当左子树，然后完成插入的子树的父亲节点(cur/subLR)又提上去作根节点，最后之前这个parent节点(10)这一支只能沦落作cur的右子树。

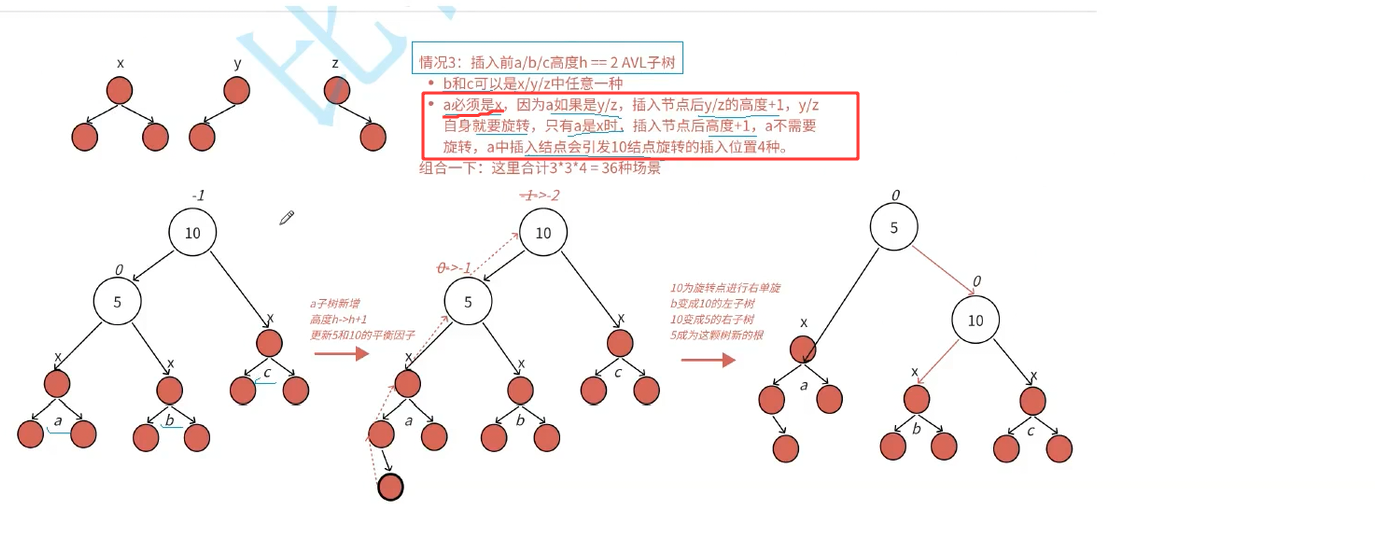

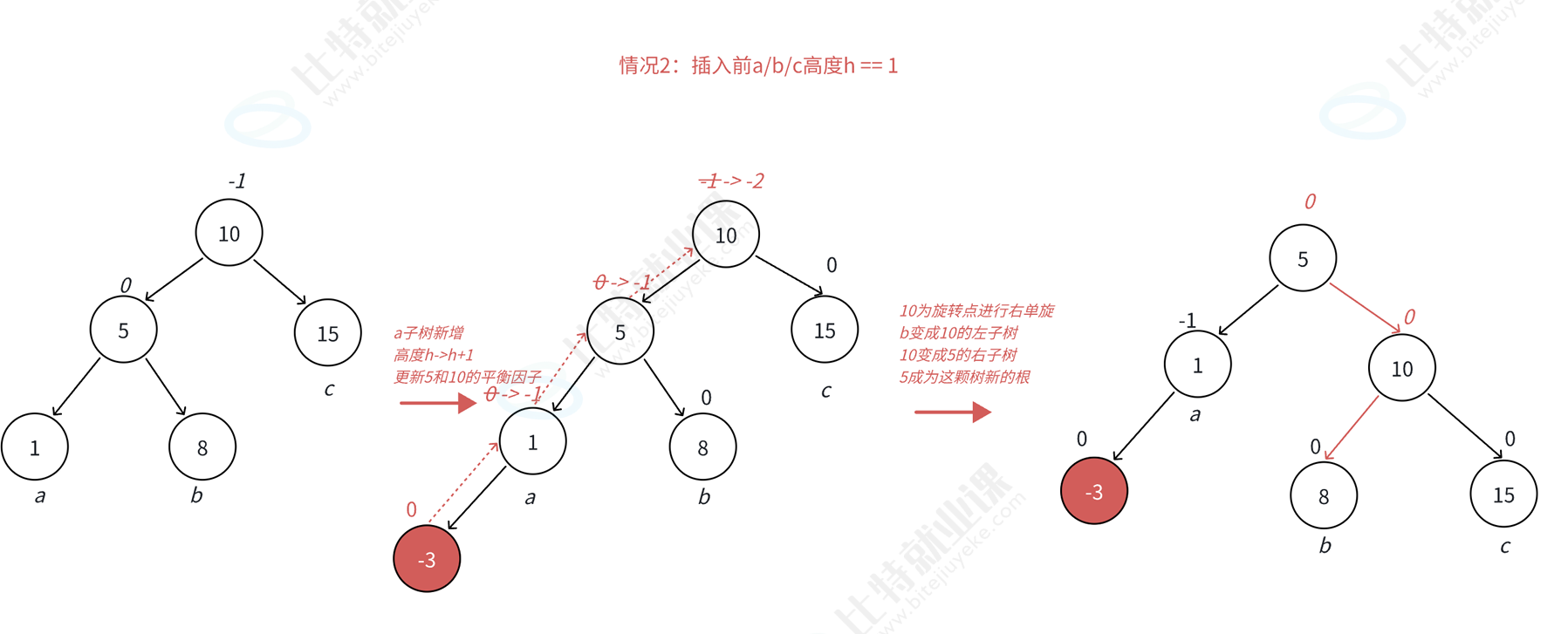

但不免会有些疑惑，这里的a,b,c子树不过是个框架，它的内里究竟是怎样的呢？

可以发现，这几种情况在旋转之后，parent和cur的_bf都被抹平，变成了0,所以下面代码实现时，要在旋转完以后，将这二位的_bf更新为1。

h可以等于任意数，但h越大，树越复杂，就没必要一一列举了。

④.左右双旋(大boss)

Ⅰ.引子

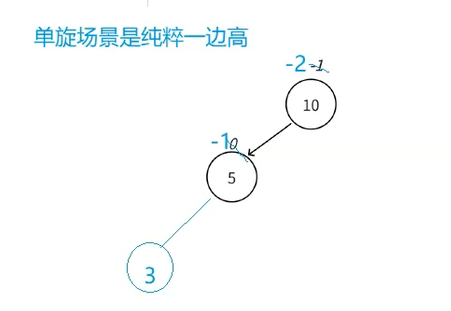

单旋场景是纯粹的一边高(同一支上每个节点的子树全是同一边高)，举个例子，右单旋中，如果旋转前subL位于Parent左边，那么新插入节点也必然在subL左边。

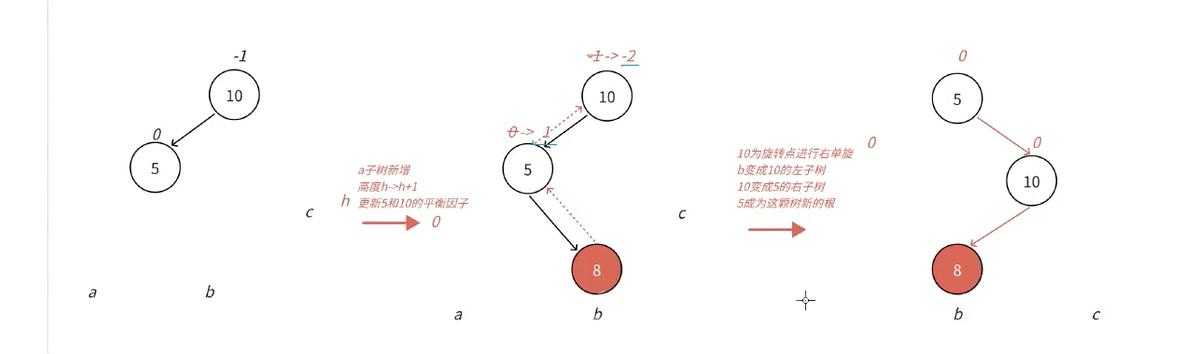

而以下场景，新插入节点是在subL右边的，如果再用右单旋的思路去旋转，旋转后从左边高变右边高了，那么旋转后的树仍旧无法平衡。

可以观察到，插入后，若平衡因子异号，不是纯粹的一边高(10这个节点的子树是左边高，而5这个节点的子树是右边高)，那么就用不了单旋的思路。

Ⅱ.步入正题

那么该如何操作呢，我们进入双旋。

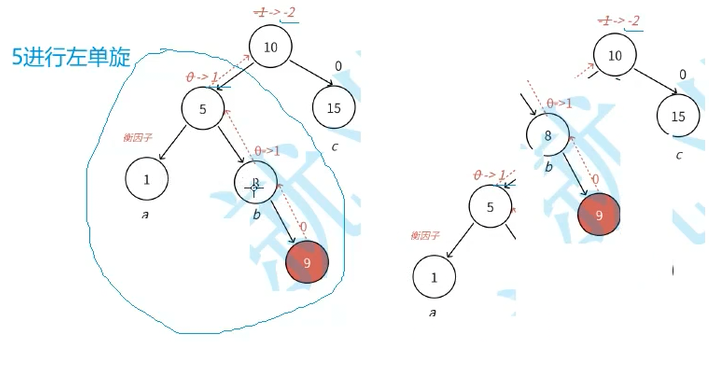

先单旋一遍，将造成一遍高一边低局面的子树的根节点进行旋转，使得单边高矮统一。

然后就是纯粹的一边高的树，将这棵树再次单旋即可得到平衡的树。

4.旋转代码实现

4-1.右单旋

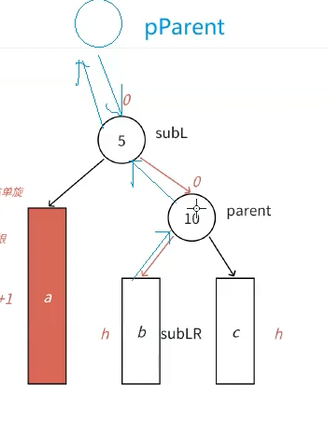

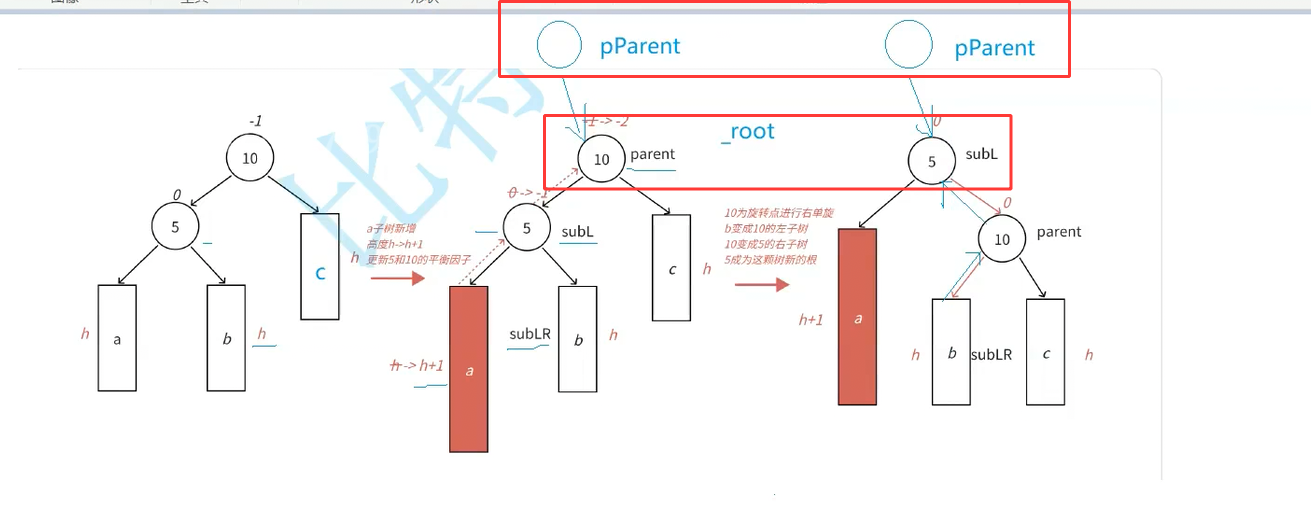

①.命名规范

parent:待旋转节点(_bf绝对值变为2的节点)，老的根节点

subL(cur):parent左子节点,旋转后新的根节点

subLR:subL右子节点,新插入节点的右兄弟节点

②.易忽视的小细节

Ⅰ.由于是三叉链的结构，旋转之后，还要更改指向经过变动的节点（包括subLR以及parent）的_parent的指向。

Ⅱ.subLR为空的情况。不判断会直接访问空指针。

Ⅲ.subL是新的根节点，不代表它是整棵树的根节点，它可能只是某棵子树的根节点，所以需要讨论subL是子树根节点还是整棵树根节点。

如果是整棵树根节点，subL的_parent需要指向空。

如果是子树根节点，需要改变Parent父节点(Pparent)的指向，从指向parent改成指向subL

那么如何找到Parent的父节点呢？

就需要在右旋之前或者说Parent还是根节点时，用一个新指针Pparent记录这个节点。

Ⅳ.旋转完之后，subL和parent的_bf发生变化，还需要更新

③.全部代码(小细节，坑很多)

复制代码

	void RotateR(Node* Parent)
	{//右单旋
		Node* subL = Parent->_left;
		Node* subLR = subL->_right;
		Parent->_left = subLR;
		if(subLR)
		subLR->_parent = Parent;//由于是三叉链的结构，旋转之后，还要更改_parent的指向
		Node* Pparent = Parent->_parent;//记录Parent的父亲节点
		Parent->_parent = subL;
		subL->_right = Parent;
		if (Parent == _root)//Parent节点就是整棵树根节点的情况
		{//旋转后记得更新_root
			_root == subL;
			subL->_parent = nullptr;//根节点的父节点为空。
		}
		else//不是整棵树的根
		{
			if (Pparent->_left == parent)
			{
				Pparent->_left = subL;
				subL->_parent = Pparent;
			}
			else
			{
				Pparent->_right = subL;
				subL->_parent = Pparent;
			}
		}
	}

4-2.左单旋

基本跟上面相同，倒个个儿的事。

复制代码

void RotateL(Node* Parent)
{//左单旋
	Node* subR = Parent->_right;
	Node* subRL = subR->_left;
	Parent->_right = subRL;
	if (subRL)
	{
		subRL->_parent = Parent;
	}
	Node* Pparent = Parent->_parent;
	subR->_left = Parent;
	Parent->_parent = subR;
	if (Parent == _root)
	{
		_root = subR;
		subR->_parent = nullptr;
	}
	else
	{
		if (Pparent->_left == Parent)
		{
			Pparent->_left = subR;
			subR->_parent = Pparent;
		}
		else if(Pparent->_right == Parent)
		{
			Pparent->_right = subR;
			subR->_parent = Pparent;
		}

	}
	subR->_bf = 0;
	Parent->_bf = 0;
}

4-3左右双旋

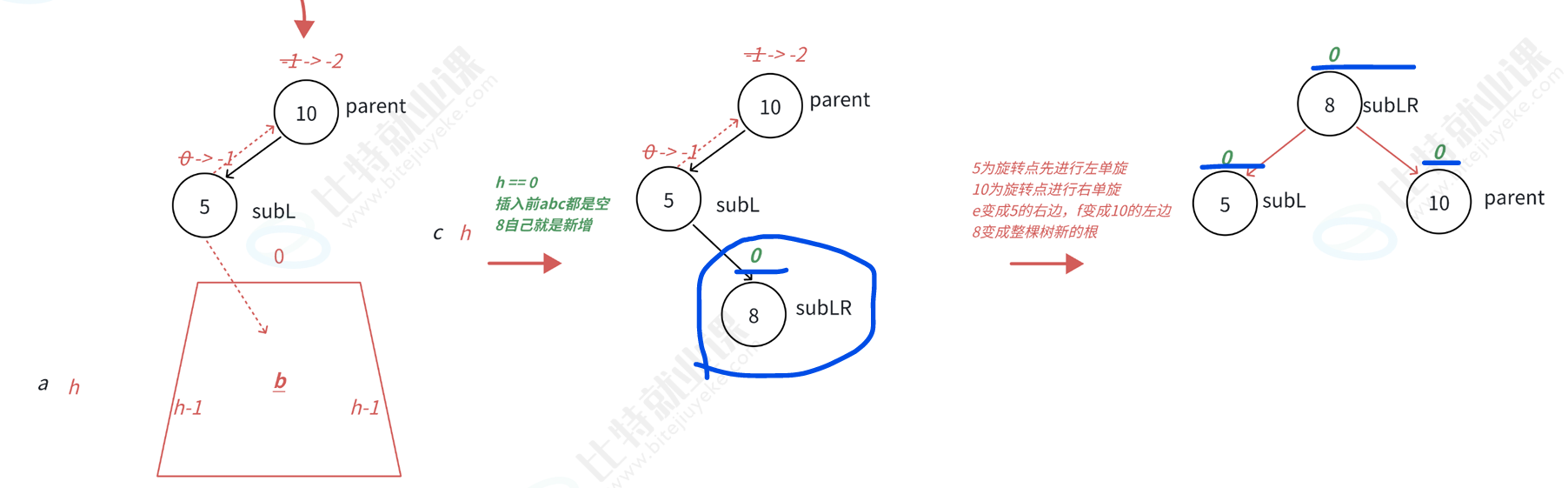

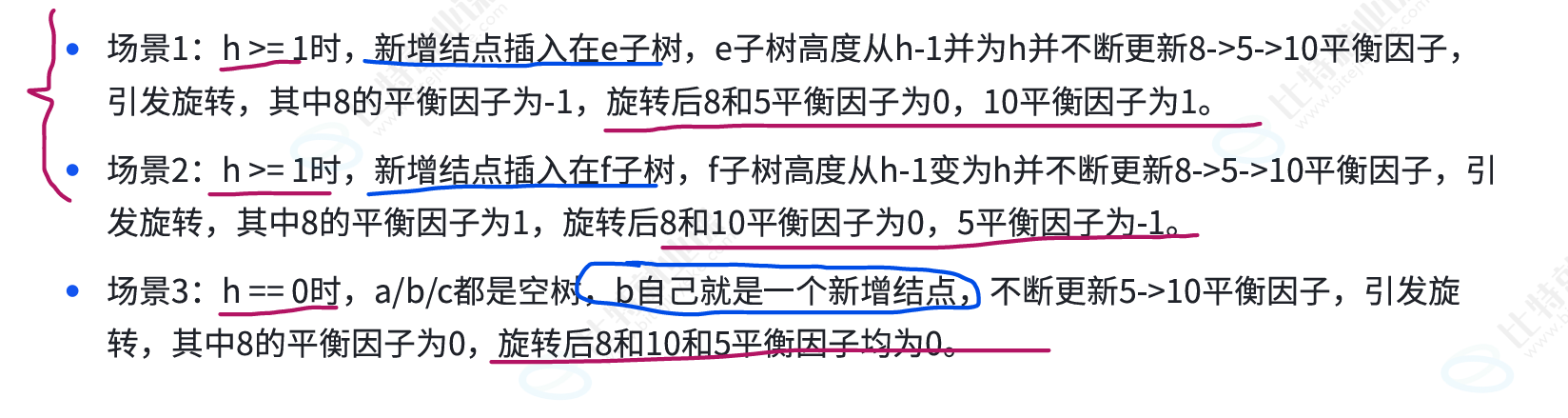

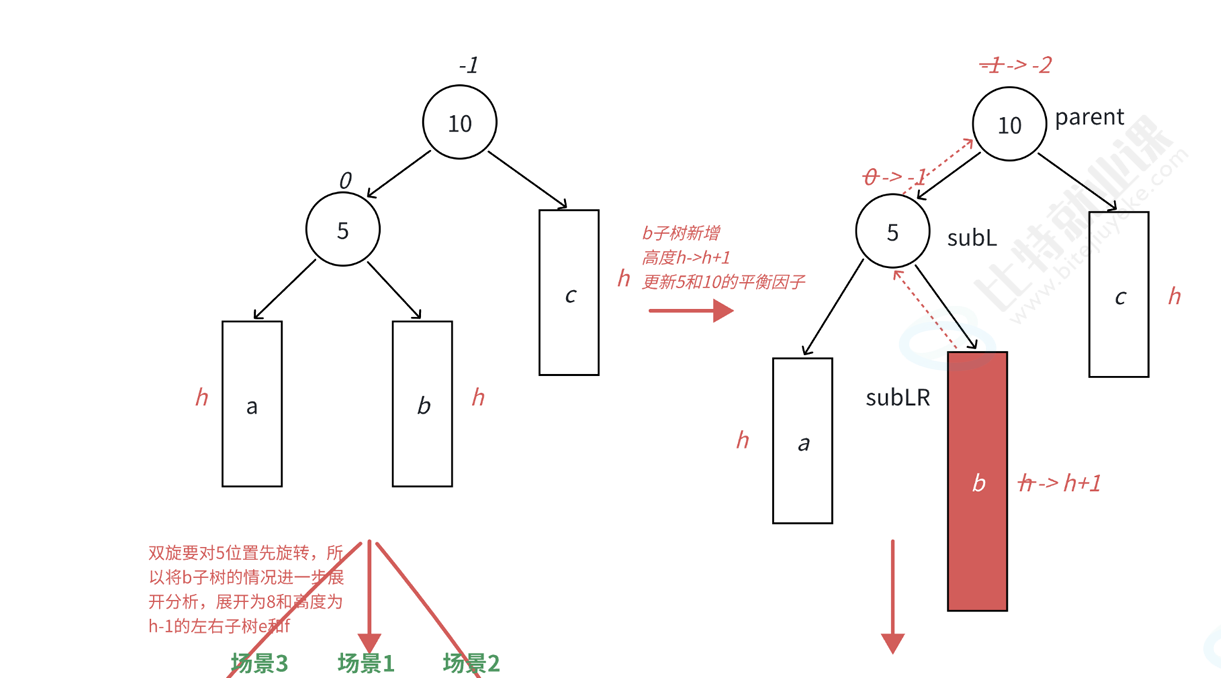

整棵树中，在插入后，平衡因子发生改变的也仅仅是Parent,subL,subLR三个。而影响其他两个节点的平衡因子的关键人物是------subLR(下面值为8的节点),可以依照新节点插入subLR子树的位置，来分成以下三种情况(确切的说是两种)：

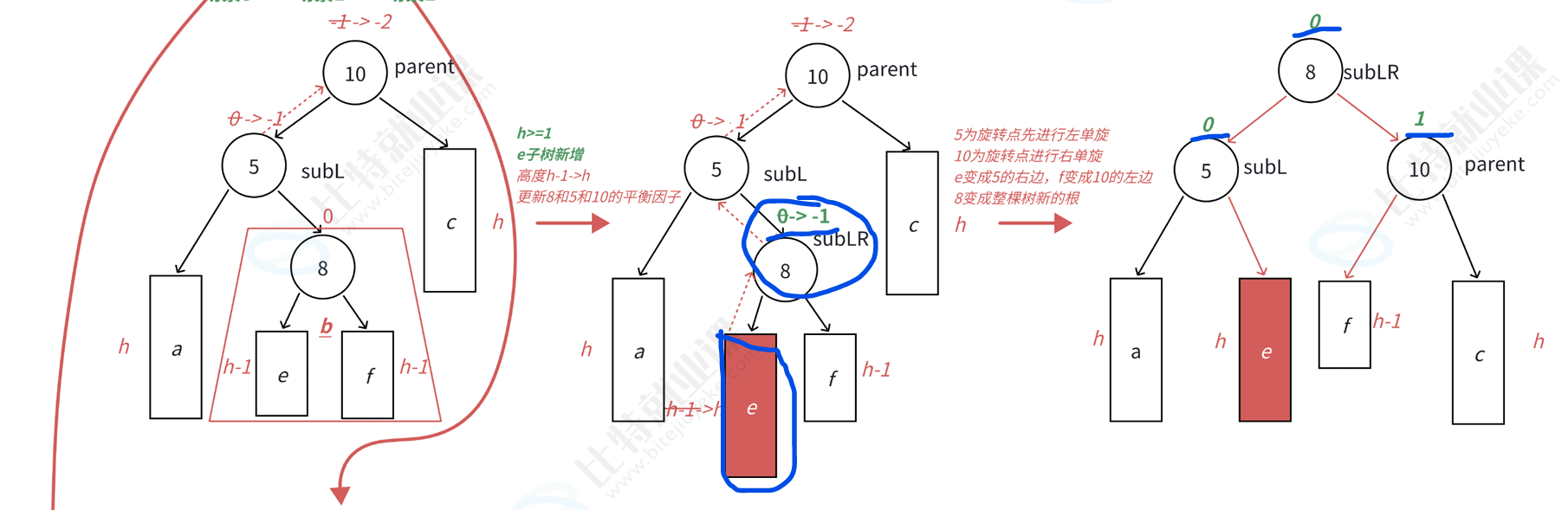

场景1

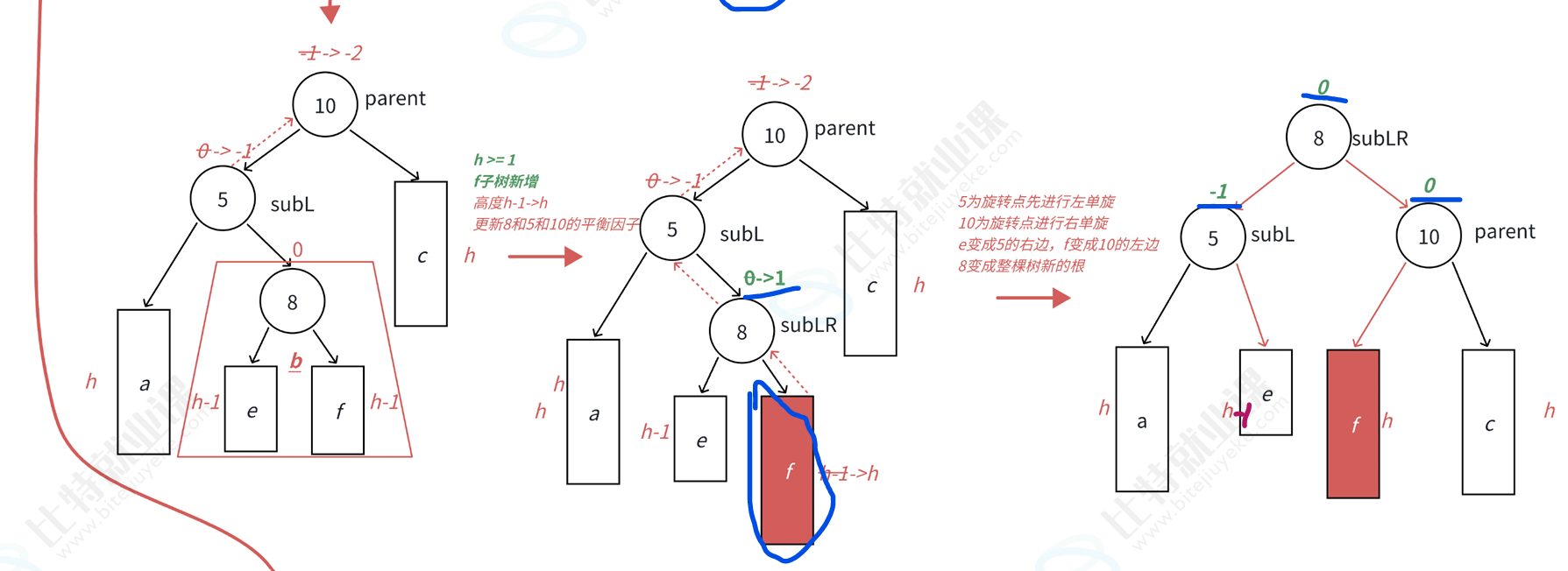

场景2

场景3

可复用上面两个单旋的代码，Parent->left(subL)先左单旋，Parent再右单旋。但困难的地方在于平衡因子的更新,照两个单旋各自的更新来操作，最后Parent,subL,subLR的平衡因子统统会被抹平成0，这显然是不对的。所以不能单纯的用单旋里的更新机制来调节双旋的平衡因子。

所以得在两个单旋之前，插入之后，用新常量bf记录subLR的平衡因子。然后在两次单旋以后，用bf按以上三种情况讨论,重写正确的平衡因子:

复制代码

if (bf == -1)
{//场景1
	subLR->_bf = 0;
	subL->_bf = 0;
	Parent->_bf = 1;
}
if else(bf == 1)
{//场景2
	subLR->_bf = 0;
	subL->_bf = -1;
	Parent->_bf = 0;
}
if else(bf == 0)
{//场景3
	subLR->_bf = 0;
	subL->_bf = 0;
	Parent->_bf = 0;
}
else
{
	assert(false);
}

完整代码：

复制代码

void RotateLR(Node* Parent)
{//左右双旋
	Node* subL = Parent->_left;
	Node* subLR = subL->_right;
	int bf = subLR->_bf;//记录平衡因子
	RotateL(Parent->_left);
	RotateR(Parent->_right);//单旋后三个节点_bf全部抹0，但双旋后的平衡因子绝不可能为此值。所以要记下插入后旋转前的平衡因子。
	//更新正确的平衡因子
	if (bf == -1)
	{//场景1
		subLR->_bf = 0;
		subL->_bf = 0;
		Parent->_bf = 1;
	}
	else if(bf == 1)
	{//场景2
		subLR->_bf = 0;
		subL->_bf = -1;
		Parent->_bf = 0;
	}
	else if(bf == 0)
	{//场景3
		subLR->_bf = 0;
		subL->_bf = 0;
		Parent->_bf = 0;
	}
	else
	{
		assert(false);
	}
}

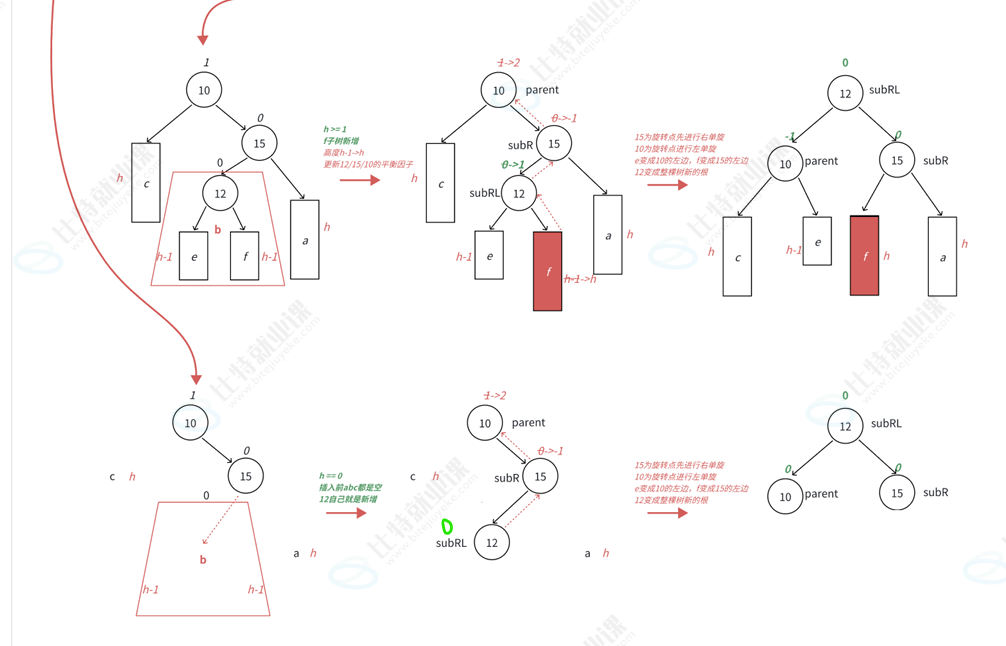

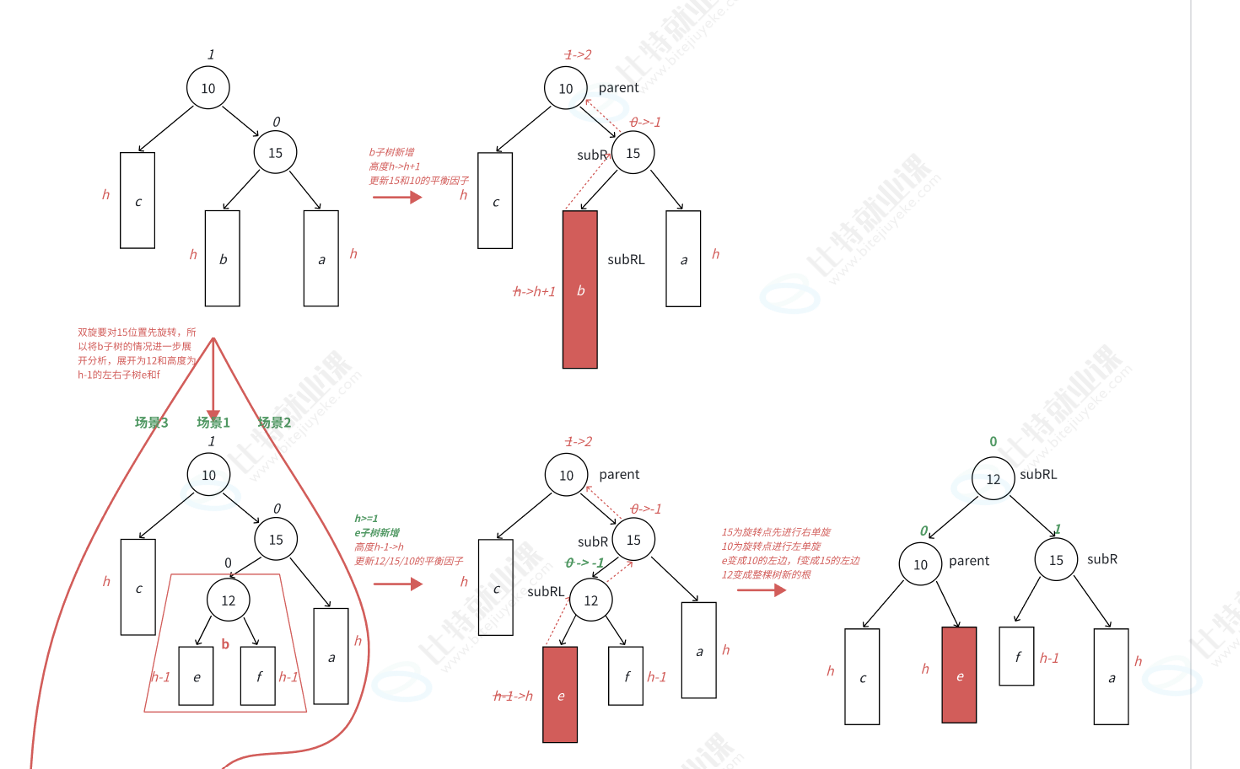

4-4右左双旋

基本思想和上面相似，只是这里要反一下，subR先右旋，然后Parent再左旋，然后旋转前，插入时bf，及其对应的每种旋转后三个节点_bf都与上面不同。

复制代码

void RotateRL(Node* Parent)
{//右左单旋
	Node* subR = Parent->_right;
	Node* subRL = subR->_left;
	int bf = subRL->_bf;
	RotateR(Parent->_right);
	RotateL(Parent);
	if (bf == -1)
	{
		subRL->_bf = 0;
		subR->_bf = 1;
		Parent->_bf = 0;
	}
	else if (bf == 1)
	{
		subRL->_bf = 0;
		subR->_bf = 0;
		Parent->_bf = -1;
	}
	else if (bf == 0)
	{
		subRL->_bf = 0;
		subR->_bf = 0;
		Parent->_bf = 0;
	}
	else
	{
		assert(false);
	}
}

5.再探插入之满足各个旋转的条件

我们将具体旋转过程(单作一个接口)和插入中控制旋转分开，上面部分已阐述旋转过程以及其分类的具体代码实现，接下来回到Insert接口中，讨论插入后需旋转的情况。

5-1.接入右单旋

首先得明晰具体情境，完成插入操作后，Insert接口中的Parent对应的是右旋接口中的Parent,cur对应的是右旋接口中的subL。

那么判断为右单旋的条件就是(说明插在cur左边，左边高度增加，那么cur高度差就变成了-2):

代码：

复制代码

if (Parent->_bf == -2 && cur->_bf == -1)
{//右单旋
				RotateR(Parent);
}

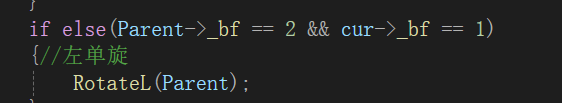

5-2.接入左单旋

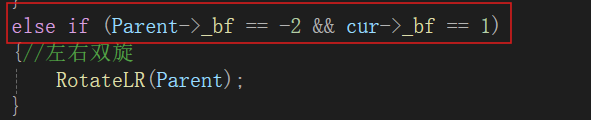

5-3.接入左右双旋

cur和Parent两个节点的子树，由于高的一侧相反，所以平衡因子也是相反的，因此条件是：

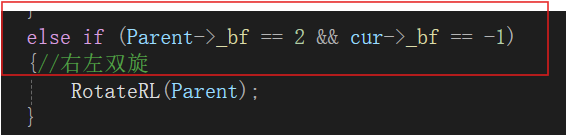

5-4.接入右左双旋

反一下就行：

6.求高度

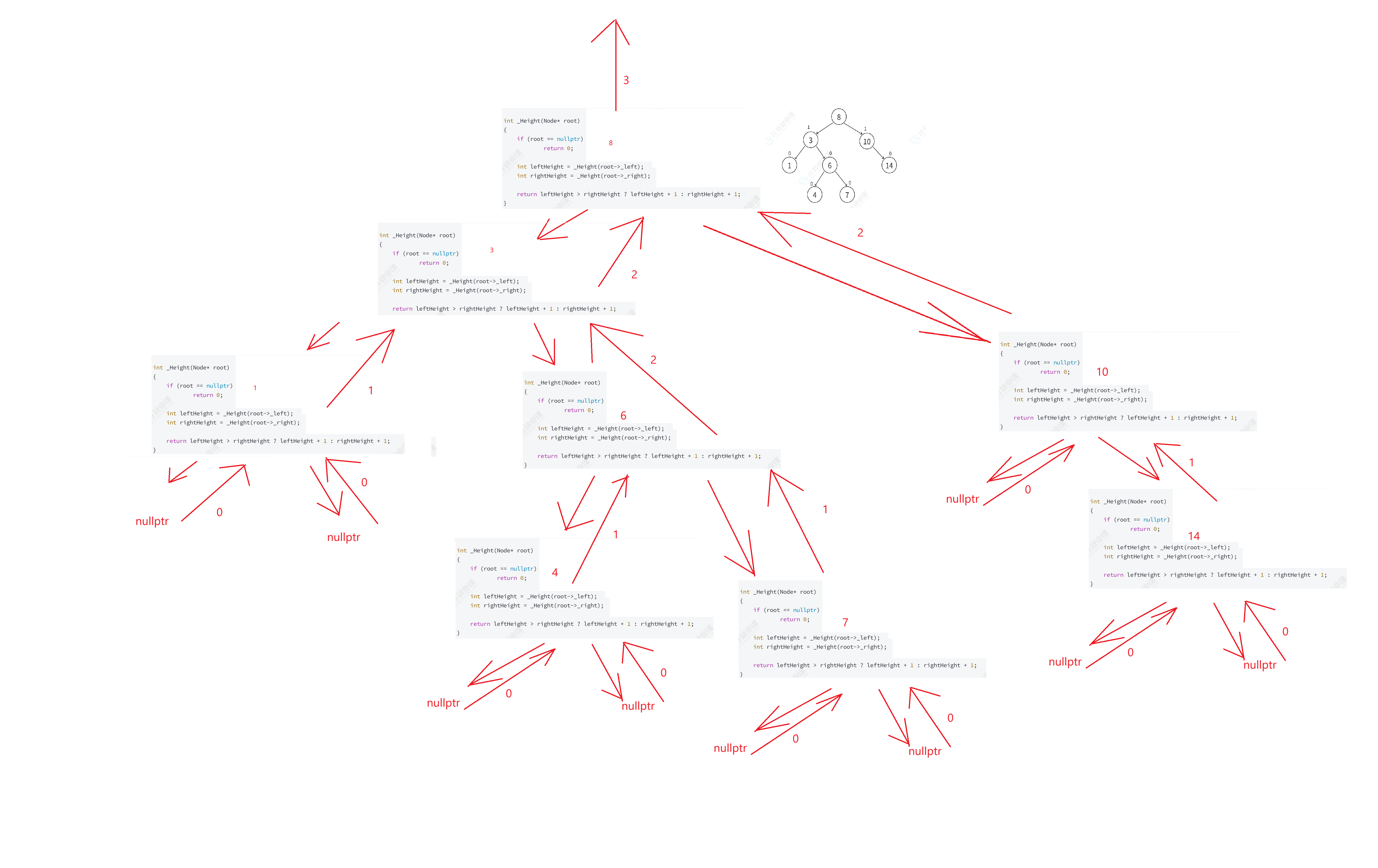

递归展开图：

走一个后续遍历：

复制代码

	int _Height(Node* root)
	{
		if (root == nullptr)
			return 0;
		int leftHeight = _Height(root->_left);
		int rightHeight = _Height(root->_right);
		return leftHeight > rightHeight ? leftHeight + 1 : rightHeight + 1;
	}

7.检测平衡

不能用类里的平衡因子检测，会监守自盗，要单独实现一个接口。单独求高度和高度差。

注意：abs()是取绝对值的意思

走一个前序遍历：

复制代码

bool _isBalanceTree(Node* root)
{
	if (root == nullptr)
	{//空树也是AVL
		return true;
	}
	//计算平衡因子
	int leftHight = _Height(root->_left);
	int rightHight = _Height(root->_right);
	int diff = rightHight - leftHight;
	//判断异常与否
	if (abs(diff) >= 2)
	{
		cout << root->_kv.first << "高度差异常" << endl;
		return false;
	}
	if (diff != root->_bf)
	{
		cout << root->_kv.first << "平衡因子异常" << endl;
		return false;
	}
	return _isBalanceTree(root->_left) && _isBalanceTree(root->_right);
}

8.查找

由于接近满二叉树，所以开销为h = logN次，效率很高。
