一、概述
S-8254AAV 是 ABLIC(艾普凌科)公司生产的一款 3 串或 4 串锂电池保护 IC,它的核心功能是防止锂电池包出现过充、过放和过流等危险情况。
4407A 是一个 P 沟道增强型 MOSFET(场效应管),在电池保护电路中,它的作用就像一个由芯片控制的"开关",负责接通或切断电池的充电或放电回路。
二、内容
S-8254AAV 的参数:
这款芯片的作用可以理解为电池组的"保险"和"开关"。以下是你手上这颗 AAV 型号的核心参数:
| 参数项 | S-8254AAV 的具体数值 | 说明 |
|---|---|---|
| 过充电保护阈值 | 4.25V (每节) | 任意一节电池电压超过此值且持续一定时间,芯片就会切断充电 。 |
| 过放电保护阈值 | 2.7V (每节) | 任意一节电池电压低于此值且持续一定时间,芯片就会切断放电 。 |
| 适用电池串数 | 3节 或 4节 串联 | 通过 SEL 引脚的电平来切换选择是保护 3 串还是 4 串电池 。 |
| 工作电压范围 | 2V ~ 24V | 芯片自身的供电范围很宽,能直接从电池组取电 。 |
| 工作温度 | -40℃ ~ +85℃ | 能在绝大多数环境下稳定工作 。 |
| 封装形式 | TSSOP-16 | 一种16引脚的表面贴装封装,体积小,适合集成在电池包内 。 |
简单来说,这就是一个专门为多节锂电池(如你正在使用的3串18650电池)保驾护航的管理芯片,确保电池在安全的电压和电流范围内工作。
结合我们之前的分析,如果您在测试这款芯片时遇到保护板没有电压输出的情况,通常需要重点检查以下几个方面:
-
模式设置 :确认
SEL引脚的连接。对于3串应用,SEL脚必须连接到VSS(电池负极)。 -
3串短接 :在3串模式下,芯片的
VC4引脚(第13脚)必须与VC3引脚(第12脚)短接。 -
采样电阻:必须在电池负极(B-)和系统负极(EB-)之间,安装一个毫欧(mΩ)级别的精密采样电阻。
-
首次激活:电路正确连接后,通常需要连接一次充电器才能激活输出。(重要***)
4407A 核心参数:
| 参数项 | 典型值 | 对应你电路的作用 |
|---|---|---|
| 类型 | P - 沟道 | 适合作为高边开关(源极接电池正极) |
| 漏源电压 (Vdss) | -30V | 可安全用于 3~4 串锂电池包(最高 16.8V) |
| 连续漏极电流 (Id) | 12A | 决定电池包可输出的最大持续电流 |
| 导通电阻 (RDS(on)) | 9.5mΩ (典型值) | 非常小,意味着大电流下发热也低,效率高 |
| 封装 | SOP-8 | 标准 8 脚贴片封装,适合手工焊接和量产 |
注意:市面上标注"4407A"的芯片可能来自不同厂家(如 Alpha & Omega、富海微等),参数上会略有不同,但核心指标差不多,基本可以互换。
工作原理(结合你的电路)
-
充当"开关" :在你的 S-8254A 保护板电路中,4407A 是被驱动对象。芯片的
COP(过充保护)和DOP(过放保护)引脚就专门用来控制它的通断。 -
P 沟道的优势 :因为它是 P 沟道 ,适合做"高边开关"。你可以把它理解成安装在 电池正极 (B+) 输出路径上的水龙头:
-
正常时 :芯片将
G 极(栅极)电压拉低,MOS 管导通,电流可以正常通过。 -
异常时 :芯片将
G 极电压升高,MOS 管关断,回路被切断,起到保护作用。
-
-
双管背靠背 :你的电路里有 7 颗 4407A,其中至少两颗是关键的 Q1(充电管) 和 Q2(放电管) 。它们是"背靠背"连接的,这样就能实现对充电 和放电两个方向的独立控制。

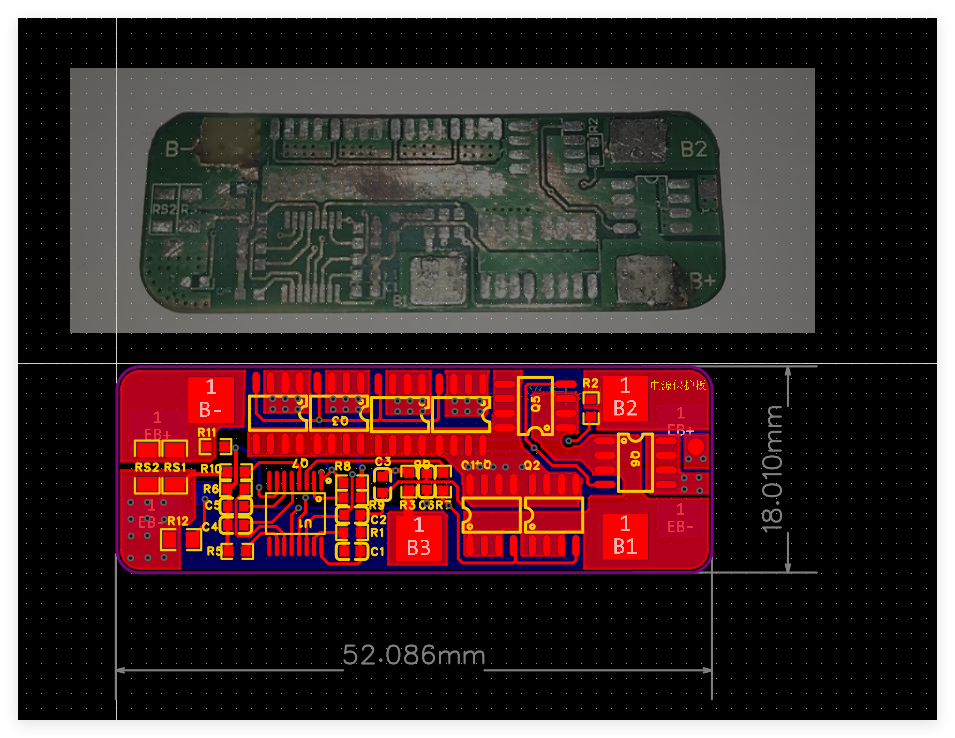

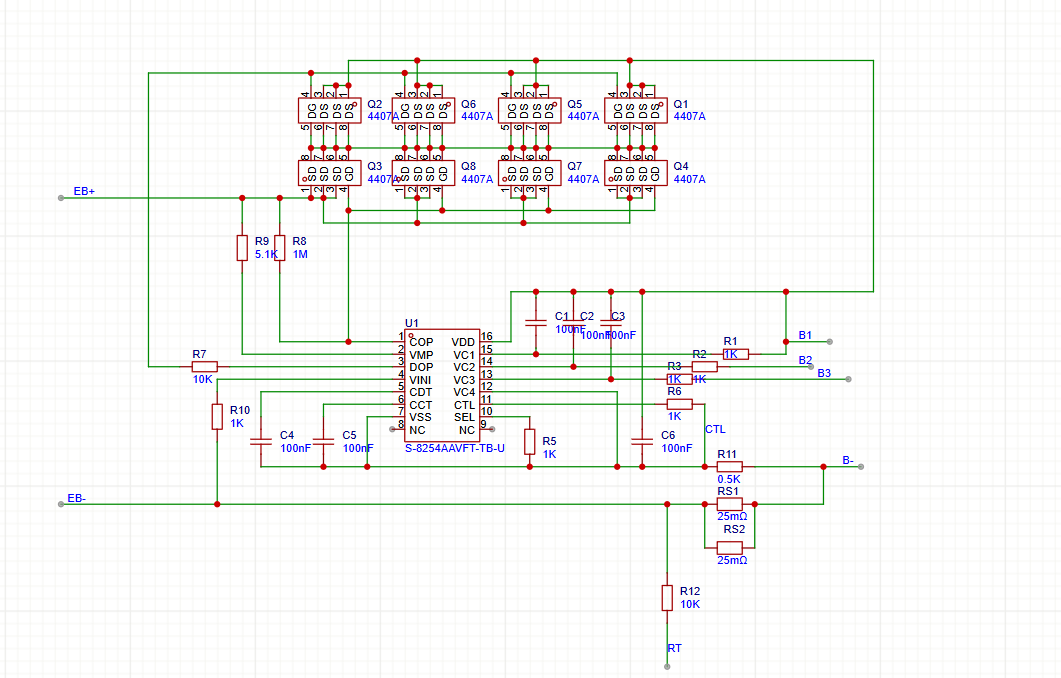

三、电路原理图和PCB图


所用到的元器件
- 1颗S-8254AAV型锂电池保护 IC;
- 8颗4407A型的MOS管,并联多颗MOS管就是电学上的"人多力量大"。它们一起分摊总电流,解决单颗MOS管在大电流下容易过热甚至烧毁的问题;
- 2颗单位为毫欧的采样电阻RS1、RS2;
- R12为10K欧的热敏电阻
四、测试结果

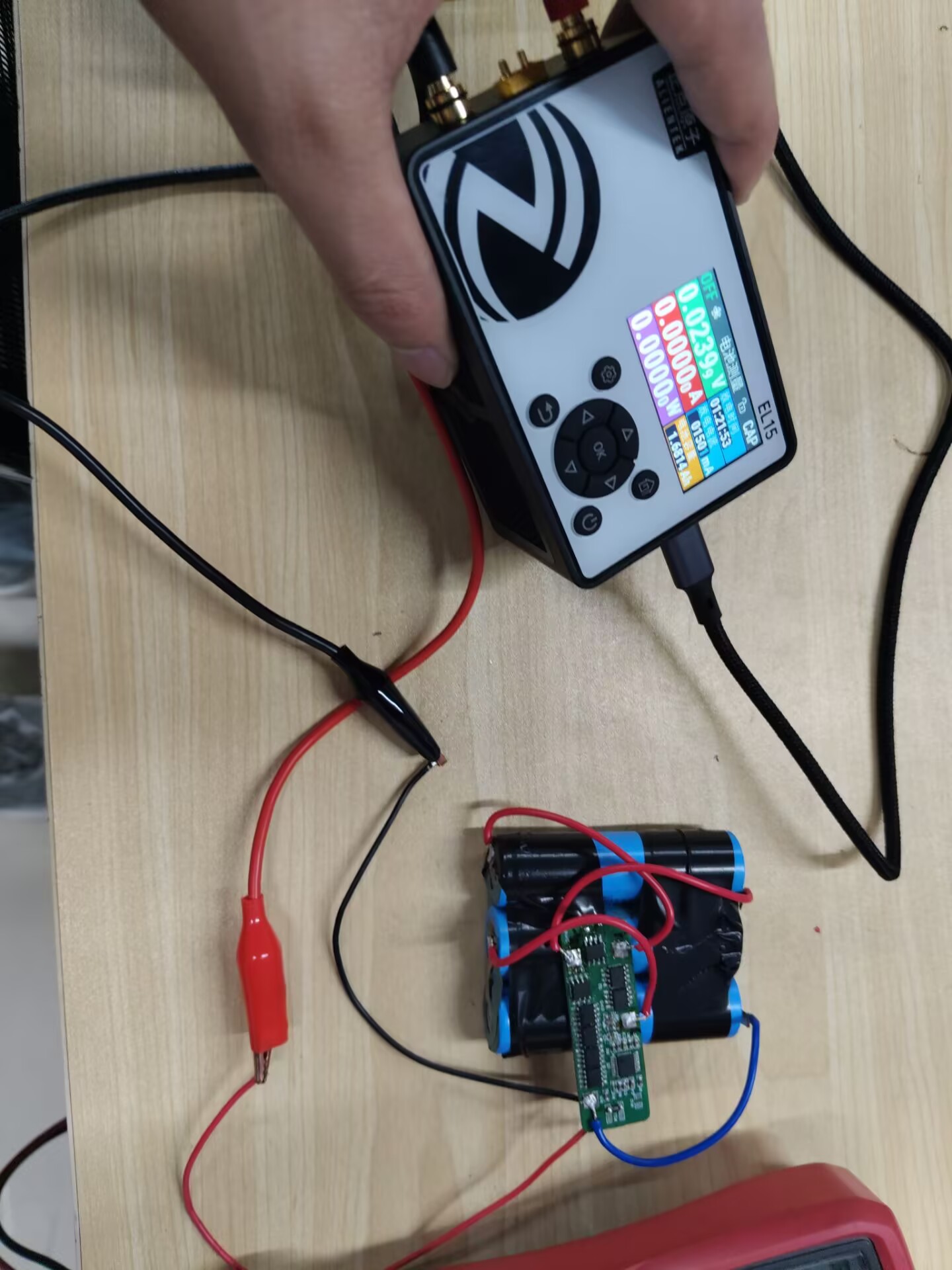

我使用的是正点原子的电子负载作为负载去测量电池的保护板是否会过放而开启保护模式,在设置中选择的电池容量低于2.5V时停止测量,发出欠压警报,但用万用表测量发现第三颗电池低于3.0V就已经开启断电模式了发出欠压警报,说明这块保护板是可以用的。

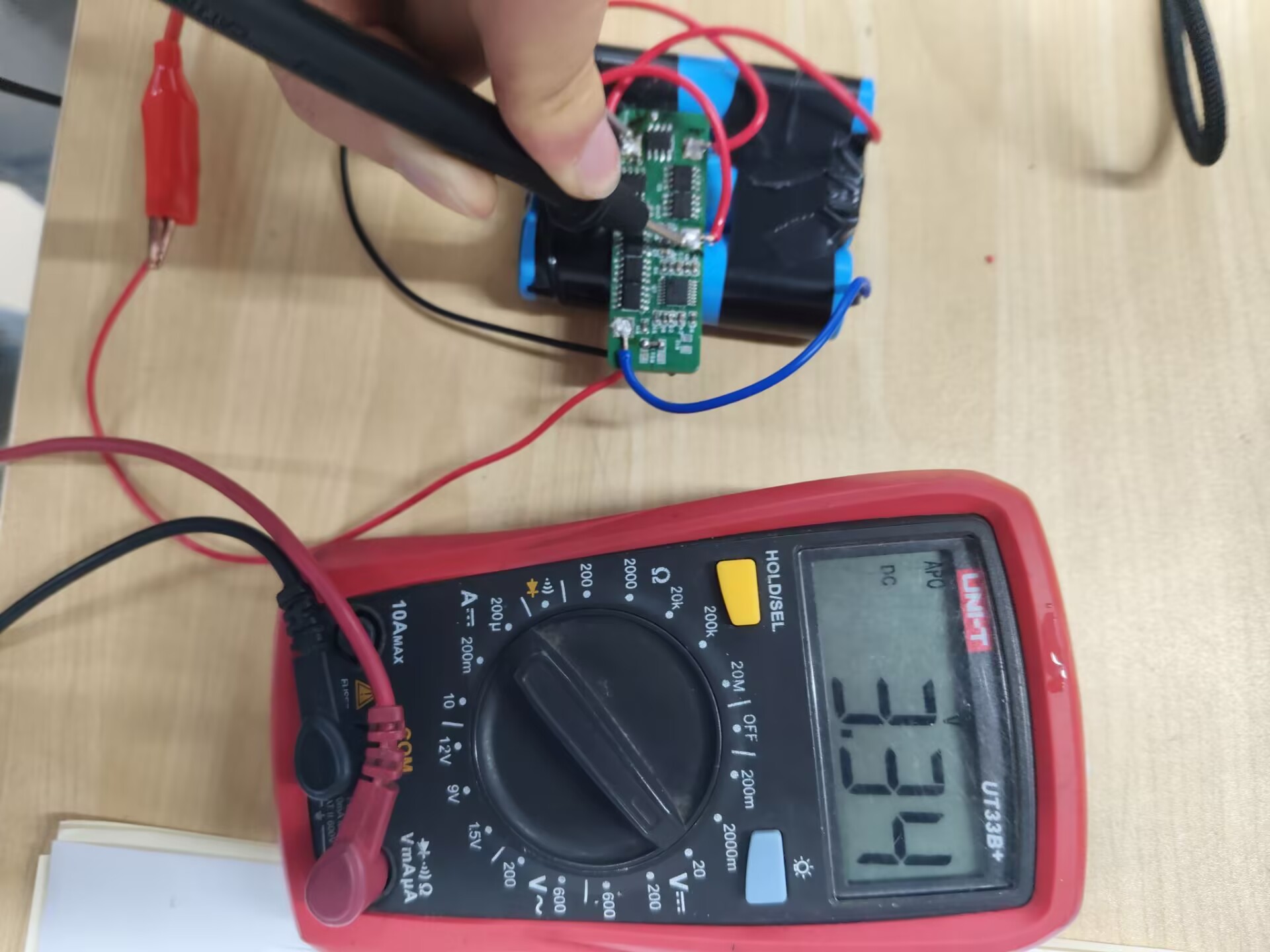

第一颗电池测量结果:

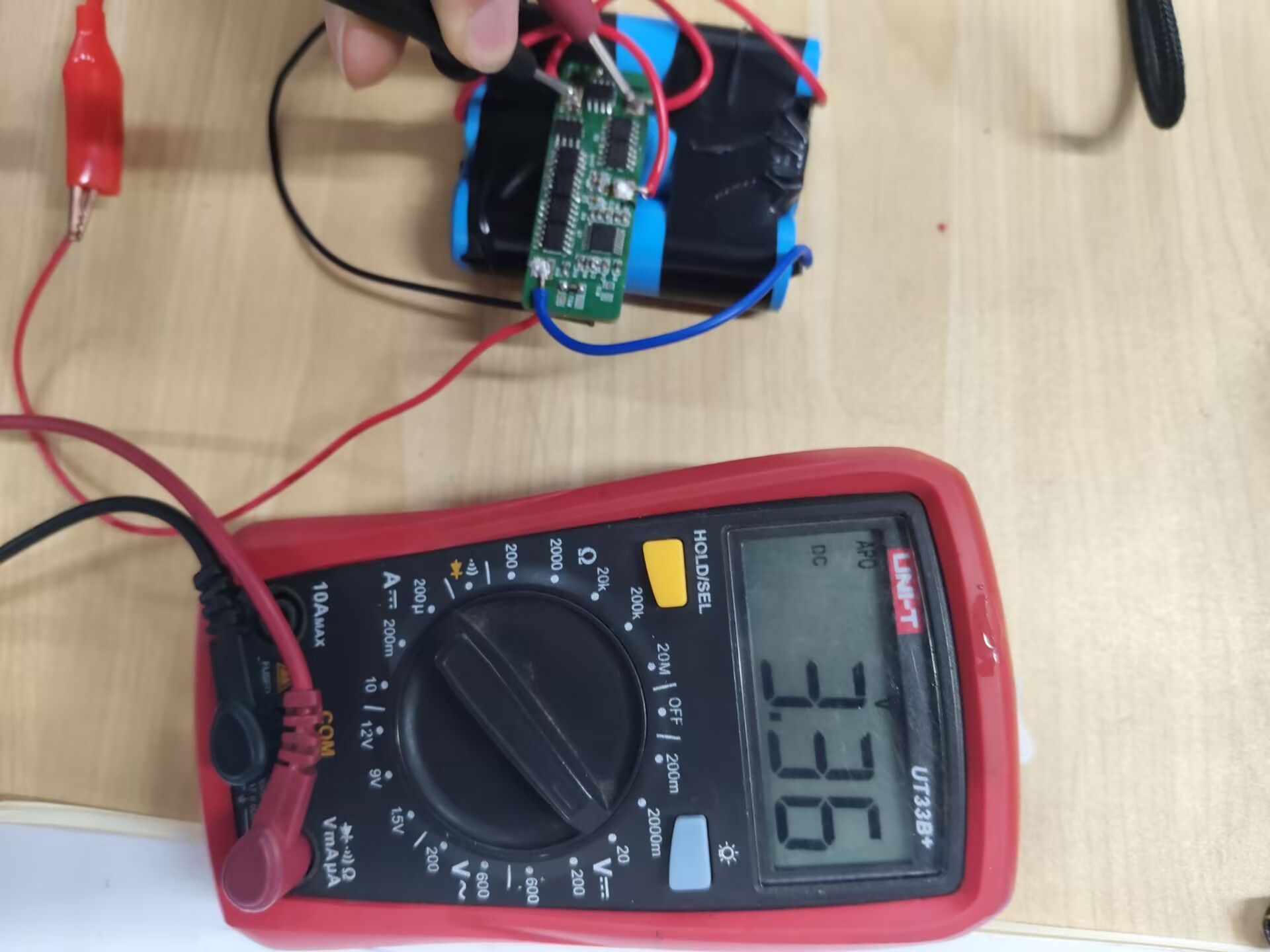

第二颗电池测量结果:

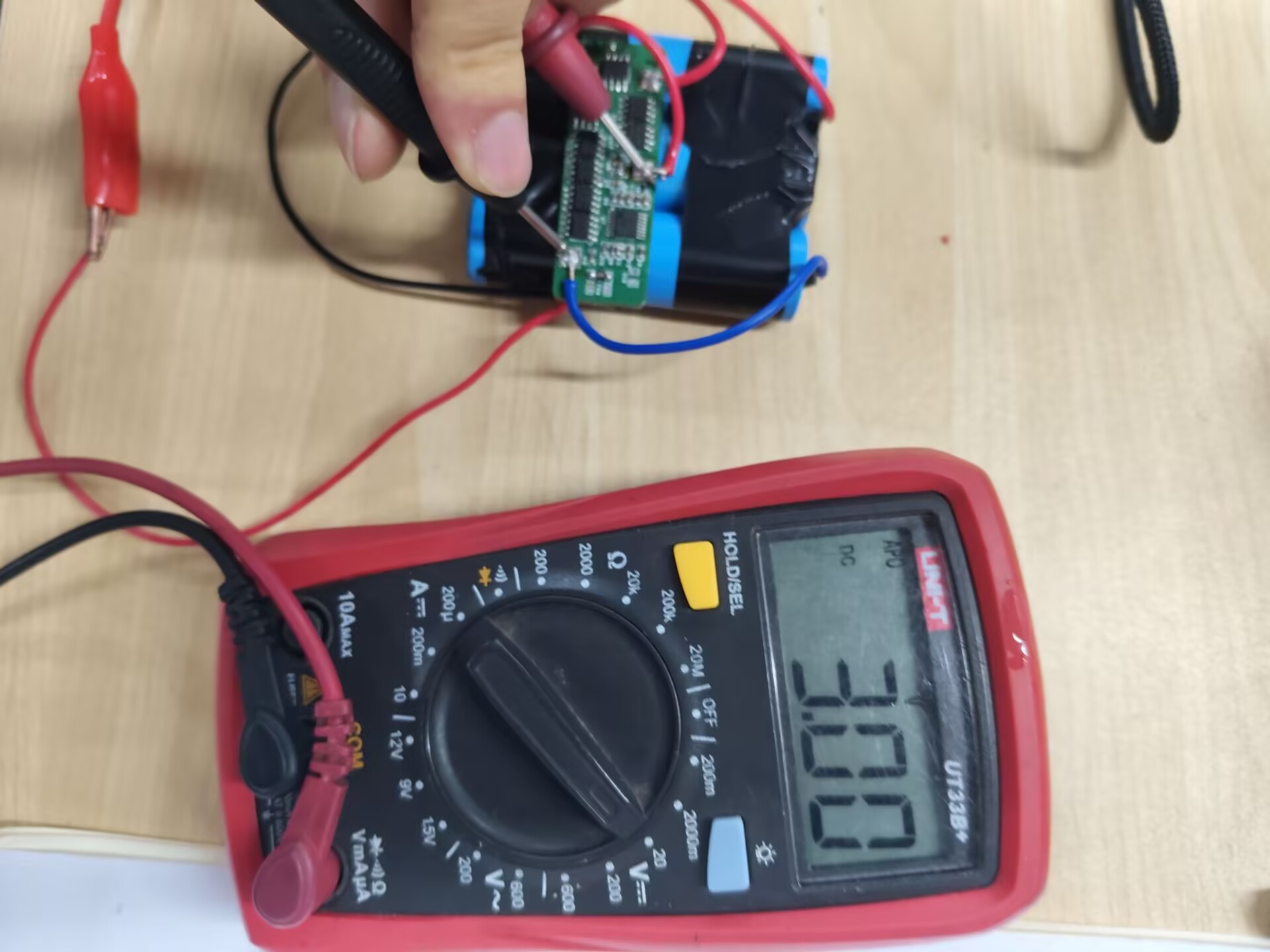

第三颗电池测量结果:
