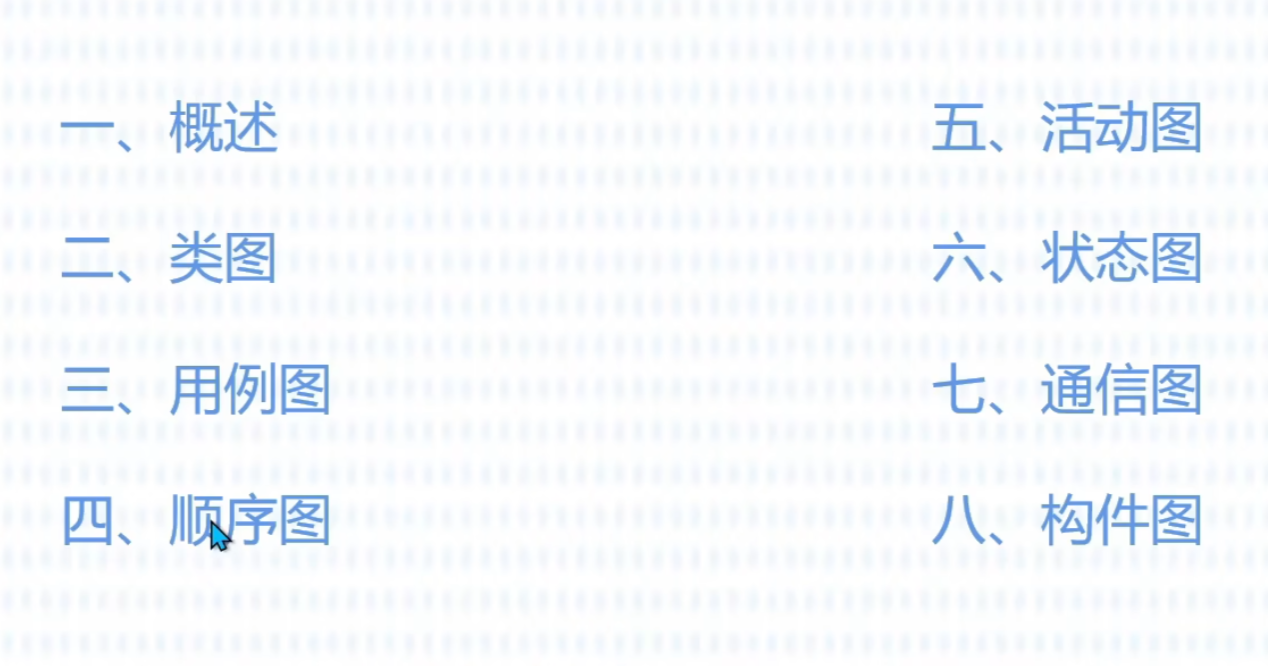

章节考点

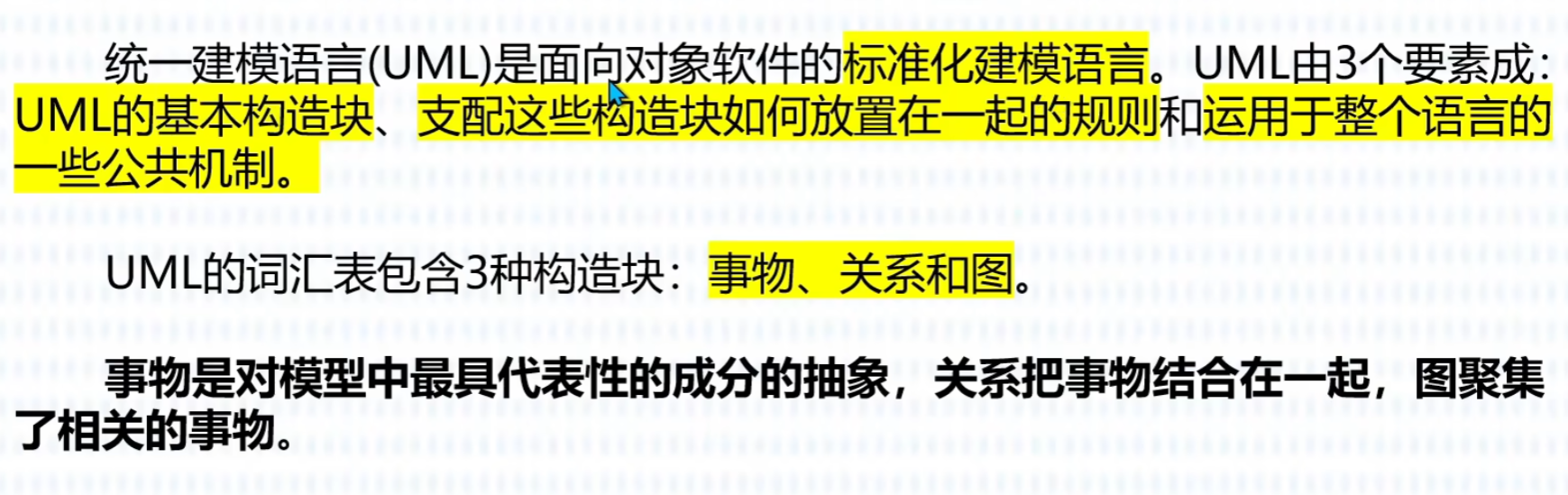

概述

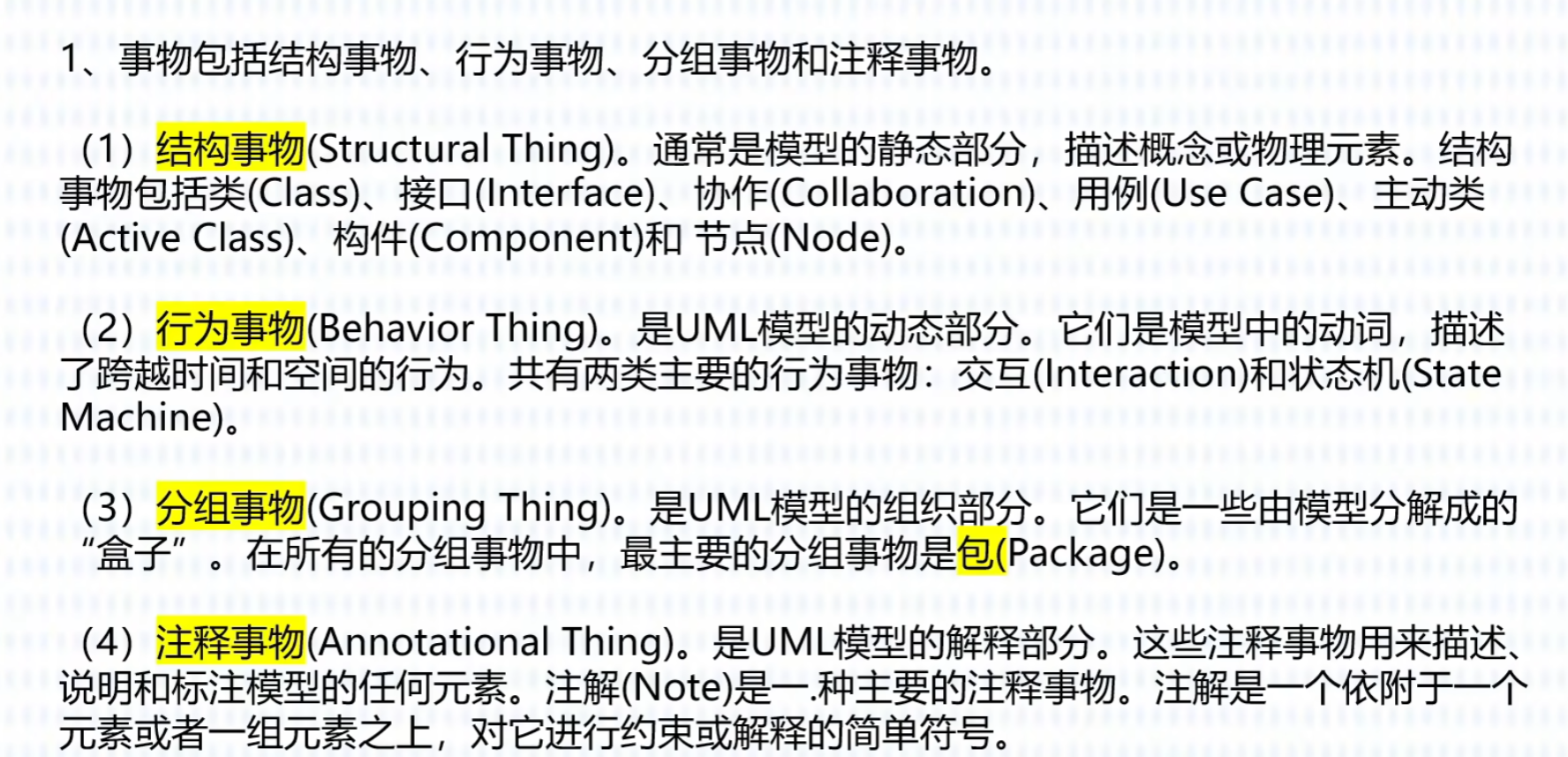

事物

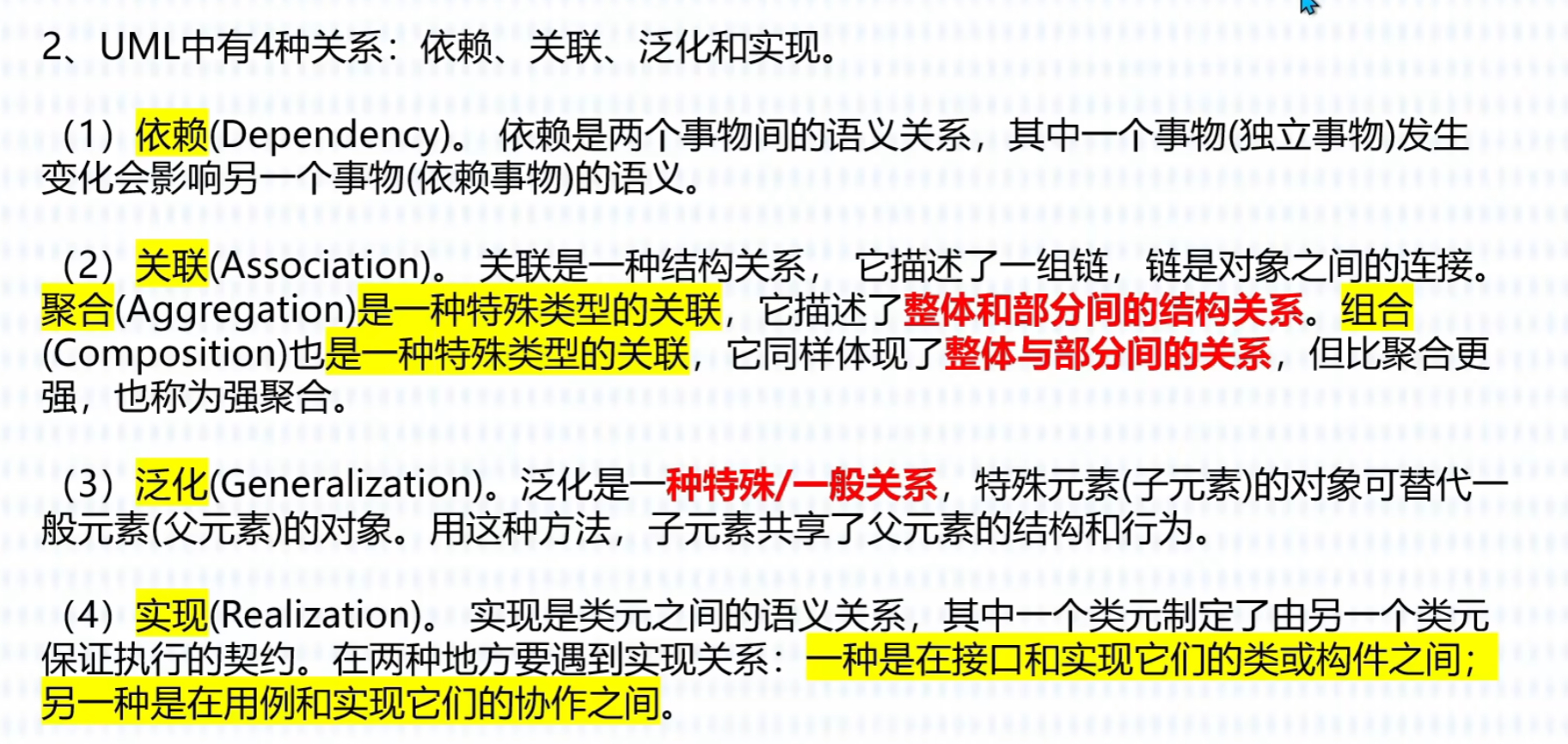

关系

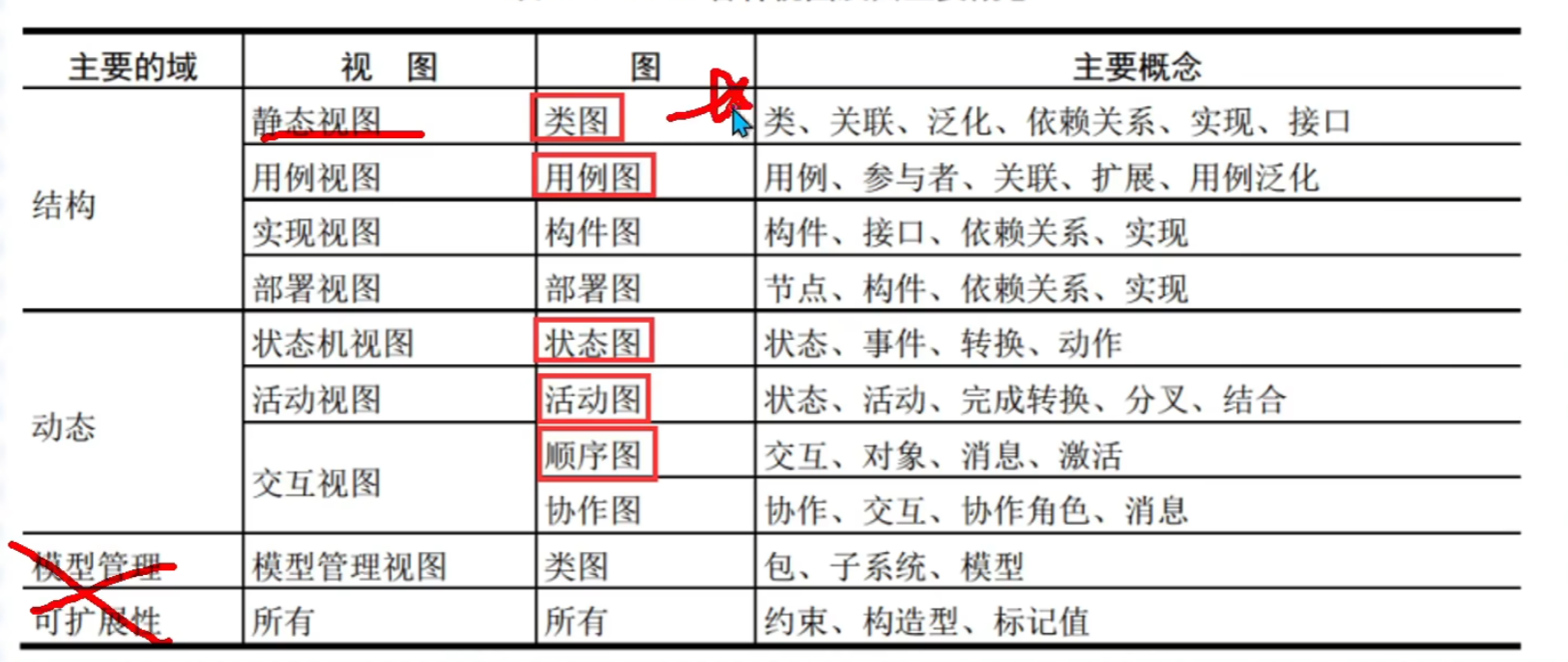

视图

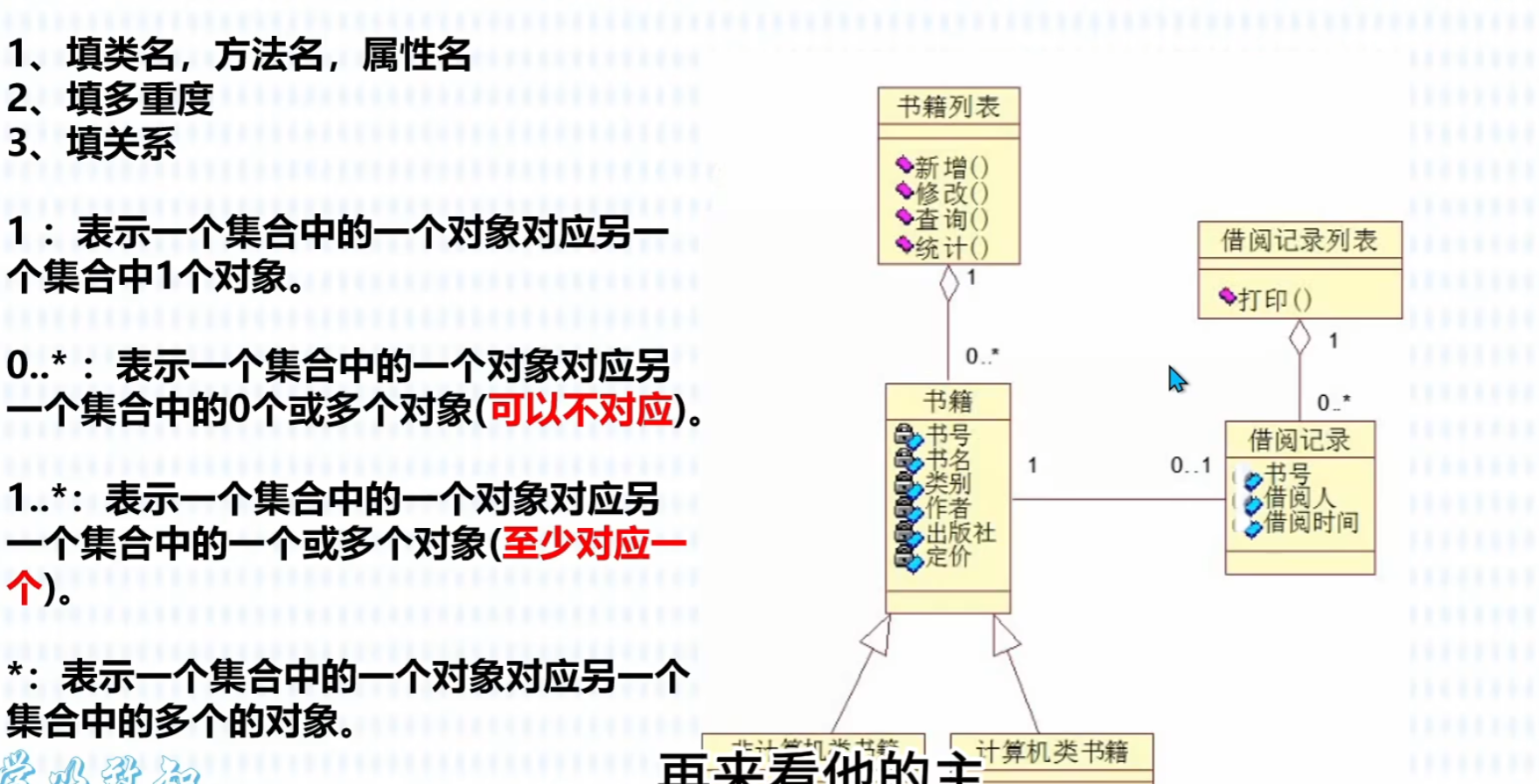

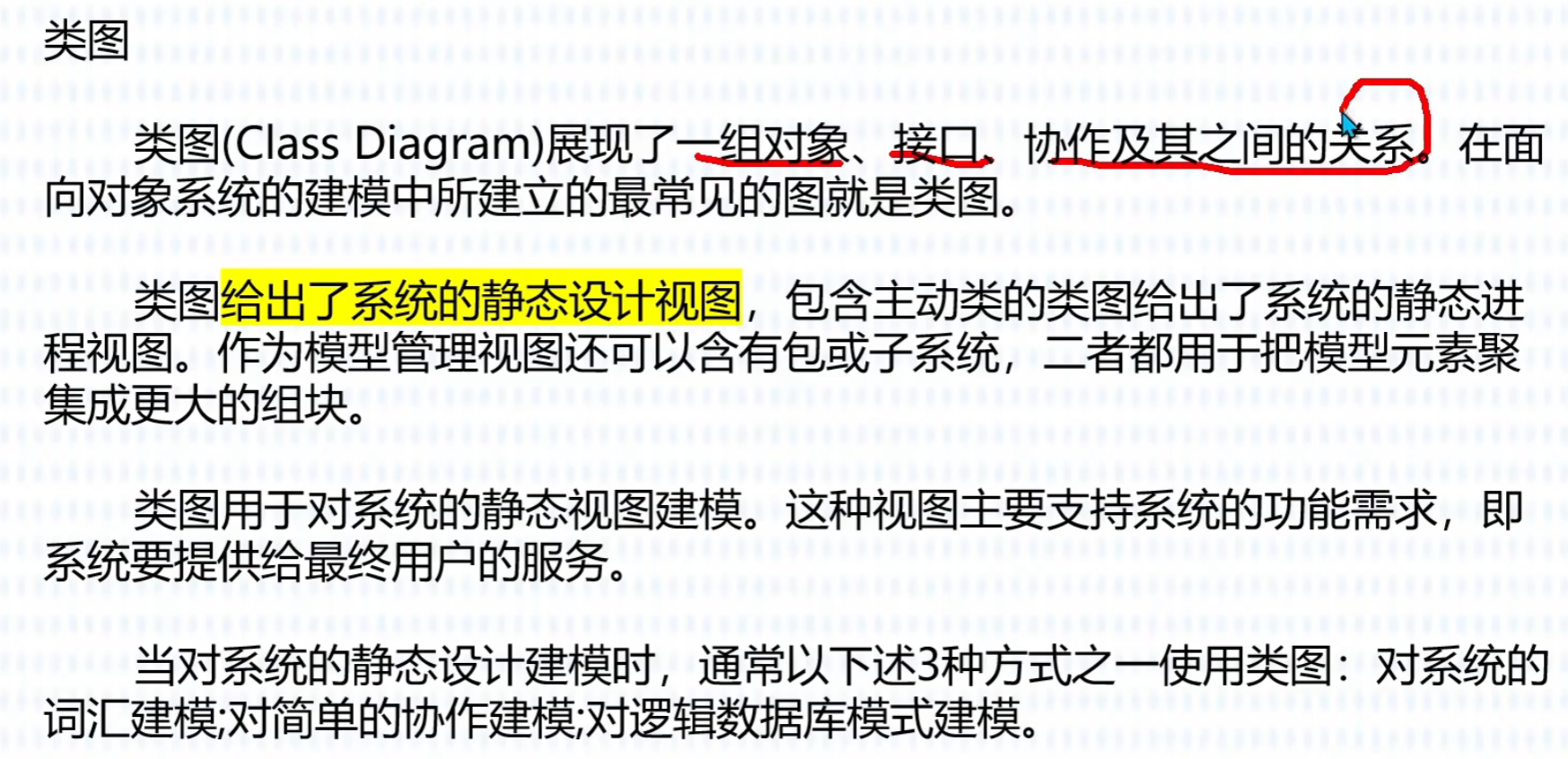

类图（重要）
UML 类图中的多重度是标注在关联、聚合、组合这三类关系连线两端的标识，常用标识有1、0..1、0..*、1..*以及*，其中1代表有且仅有一个对象，0..1代表零个或一个可选对象，0..*和*含义一致，代表零个或多个对象，1..*代表至少一个且可以有多个对象，多重度标注在哪个类旁边，就约束该类对应的对象数量，它和 ER 图里一对一、一对多、多对多的逻辑关系本质相同，只是表达方式不一样；要注意多重度仅用来描述两个类之间的业务数量对应规则，并不强制要求在类中必须定义对方类型的属性或 List 集合，我们可以只画图标注关系不写代码属性，也可以根据开发业务需求，单边或双边添加对象引用、List 集合属性，另外只需给关联、聚合、组合标注多重度，泛化继承和接口实现关系不需要标注任何多重度。

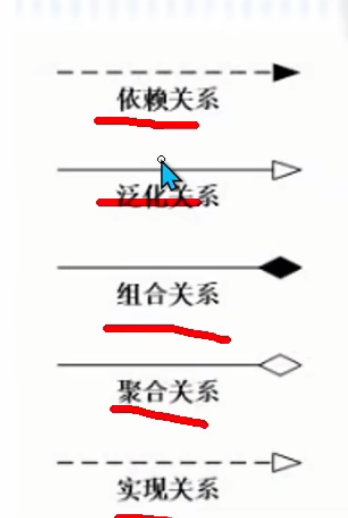

关系的标识线

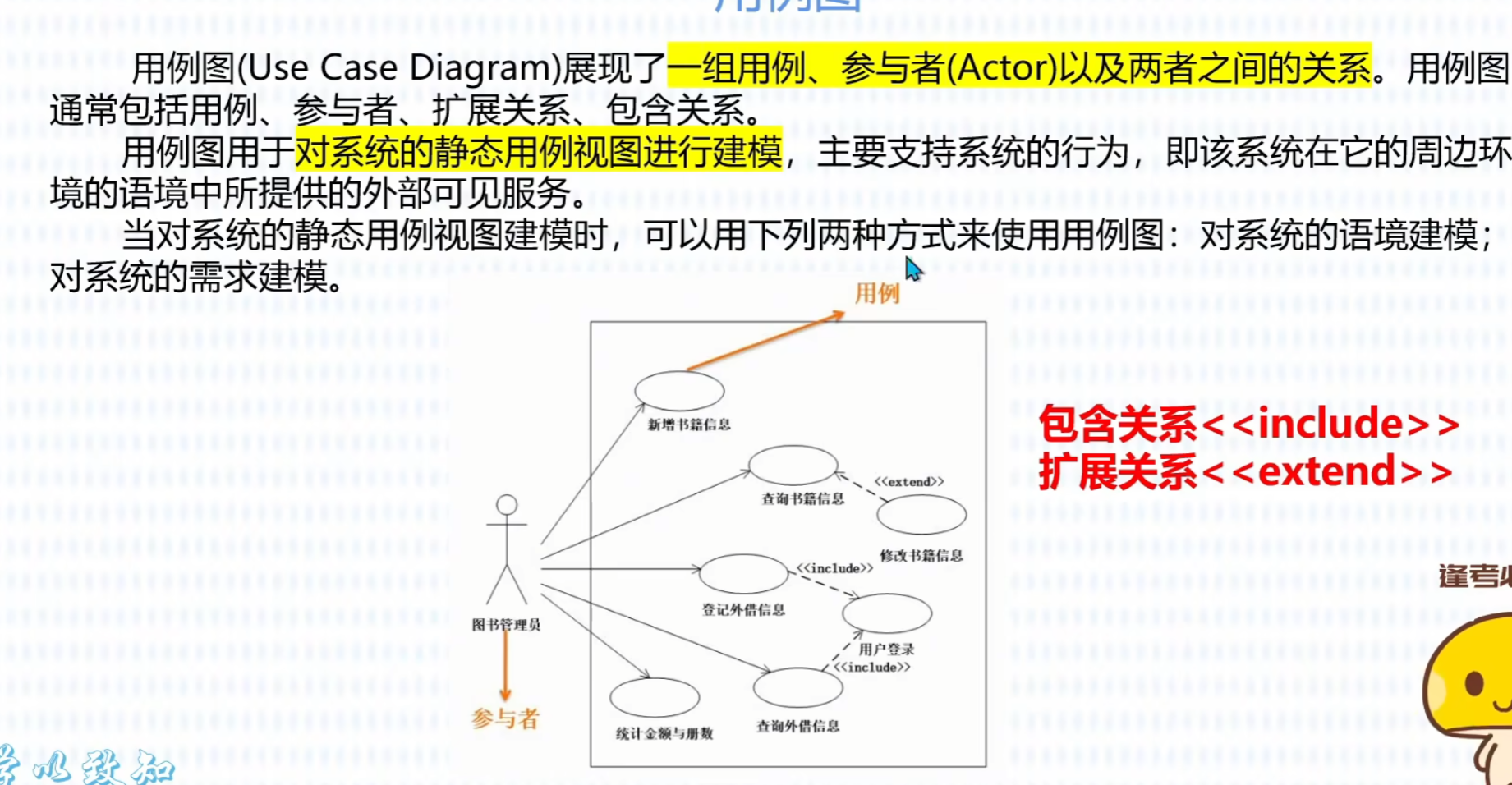

用例图（重要）

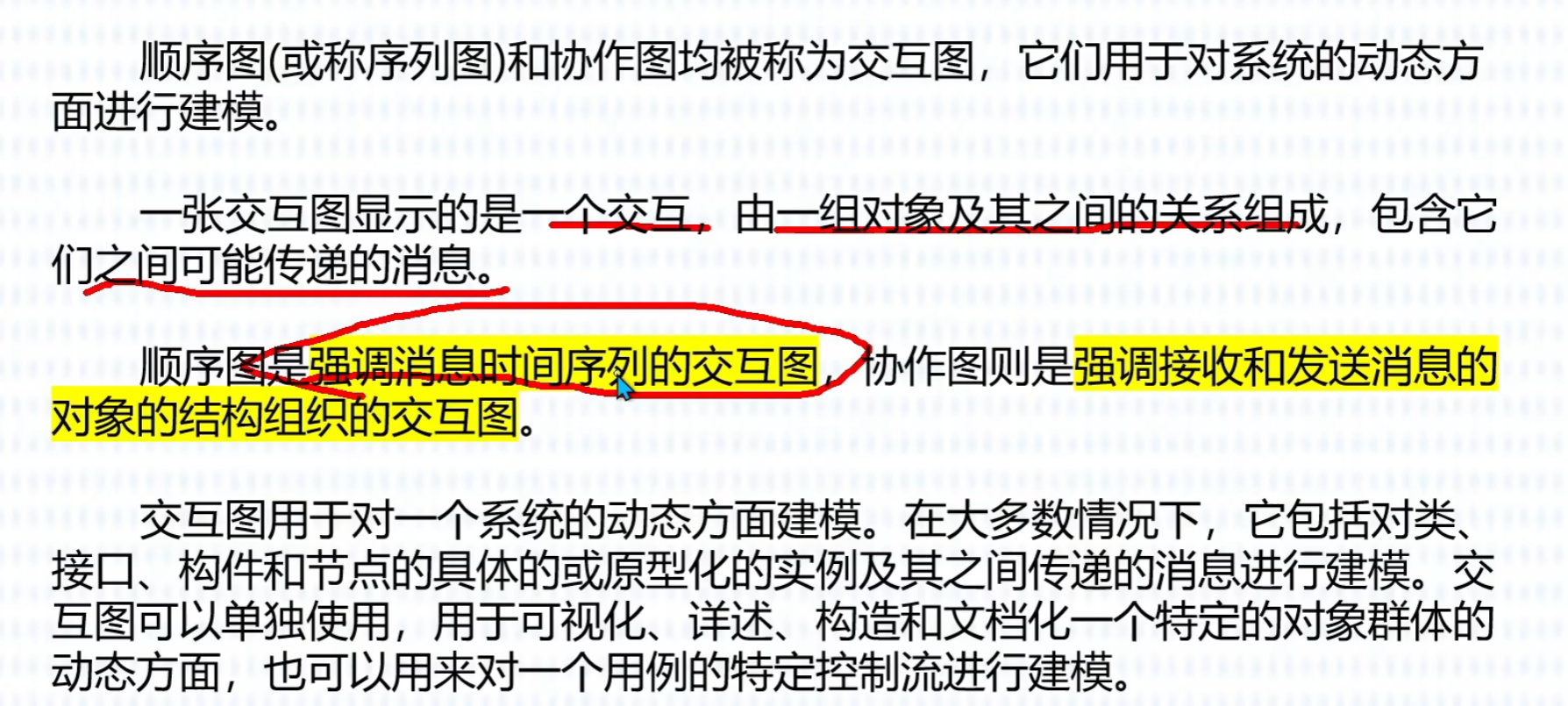

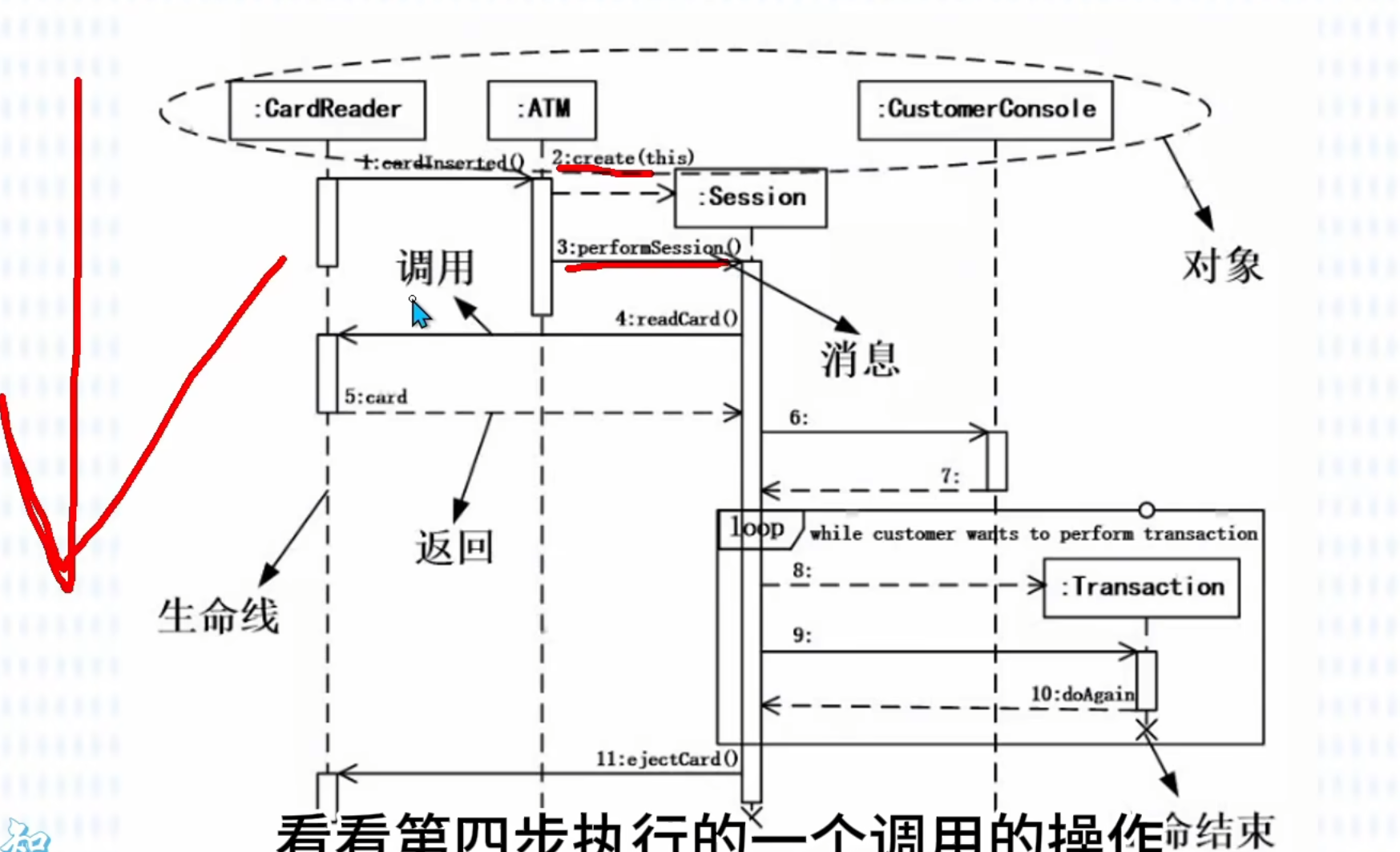

顺序图
从上往下执行

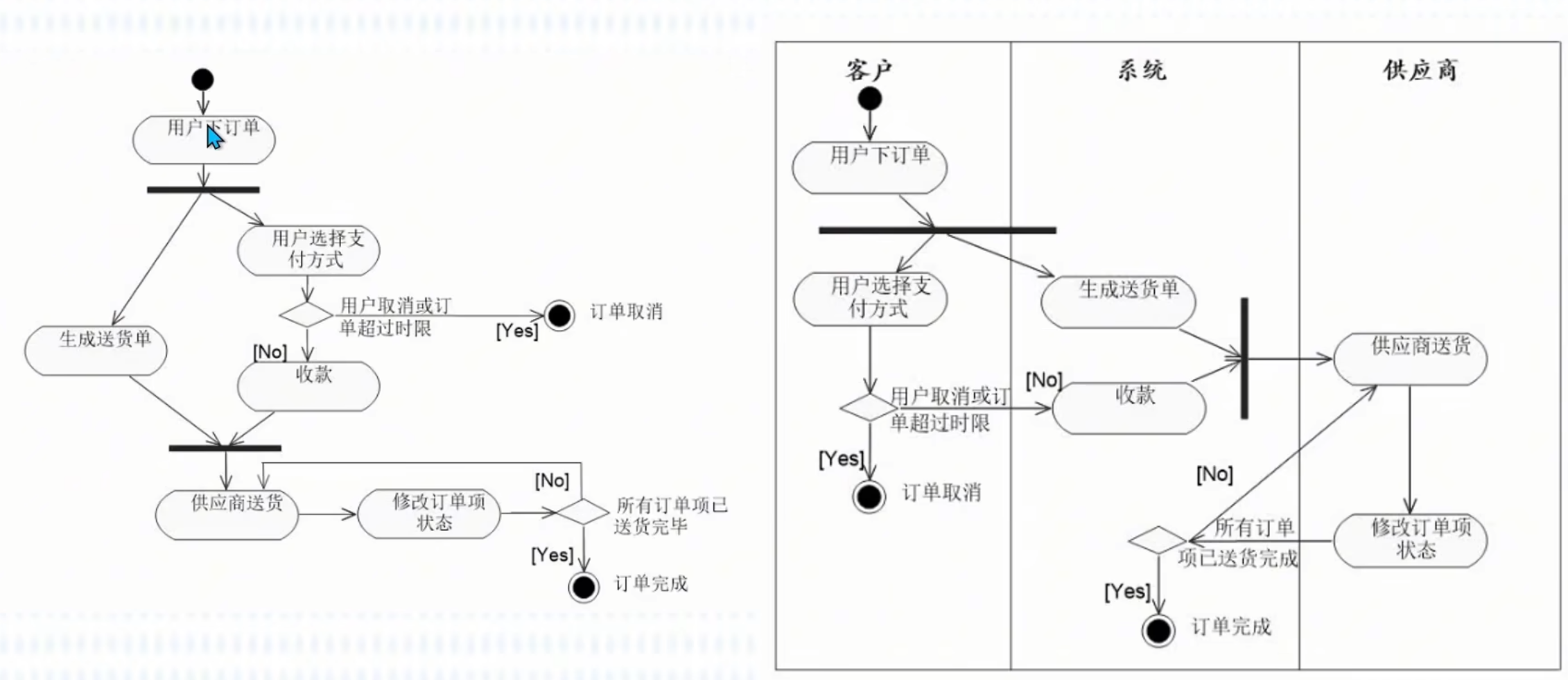

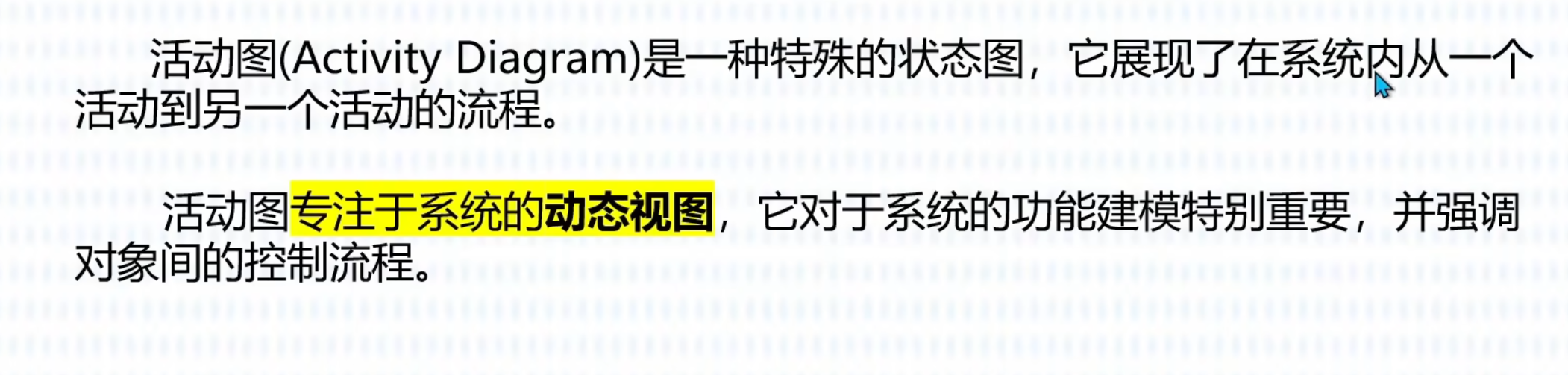

活动图

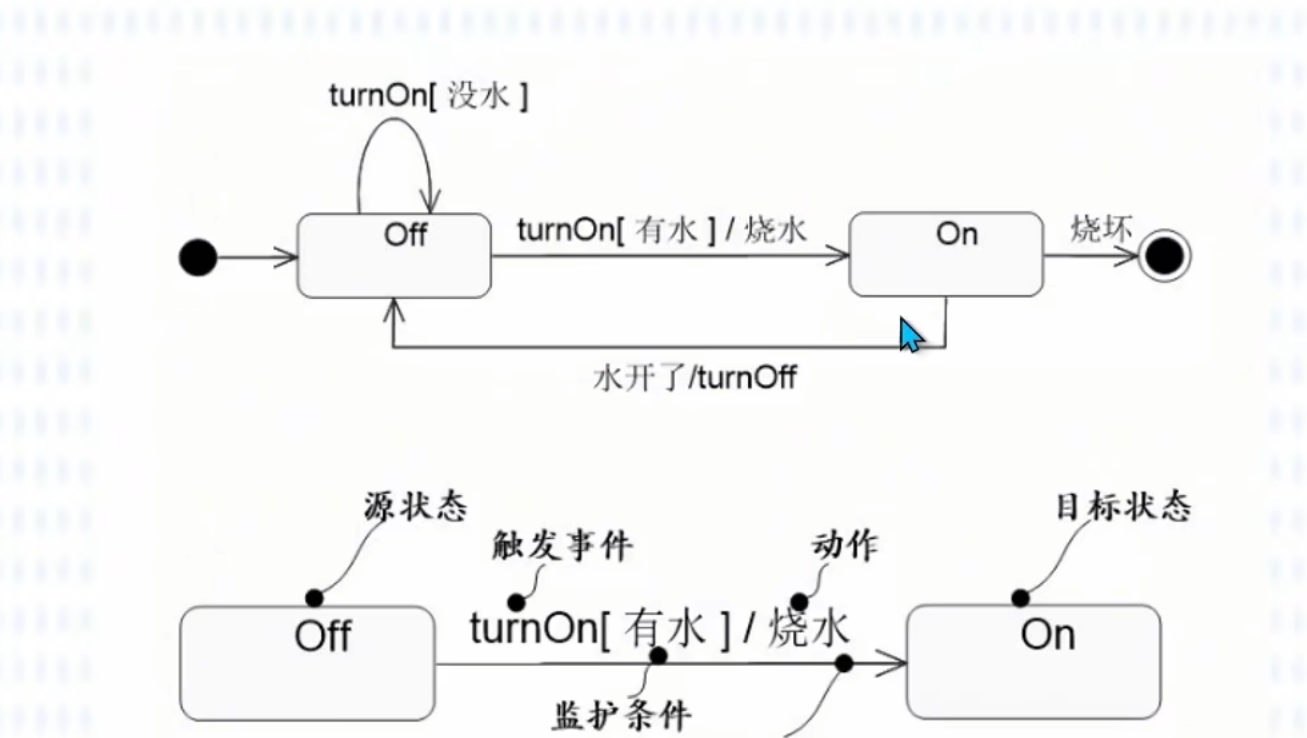

状态图

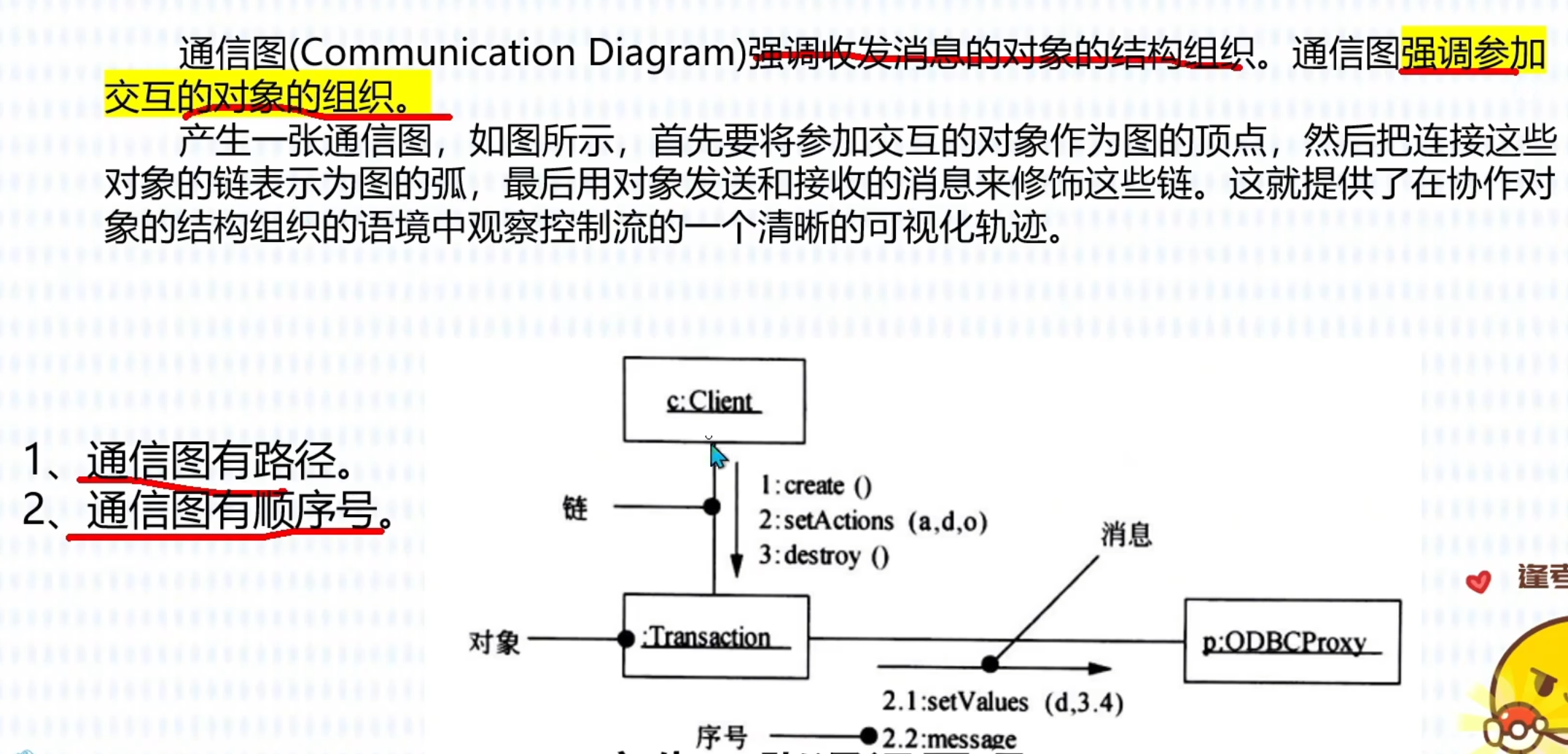

通信图

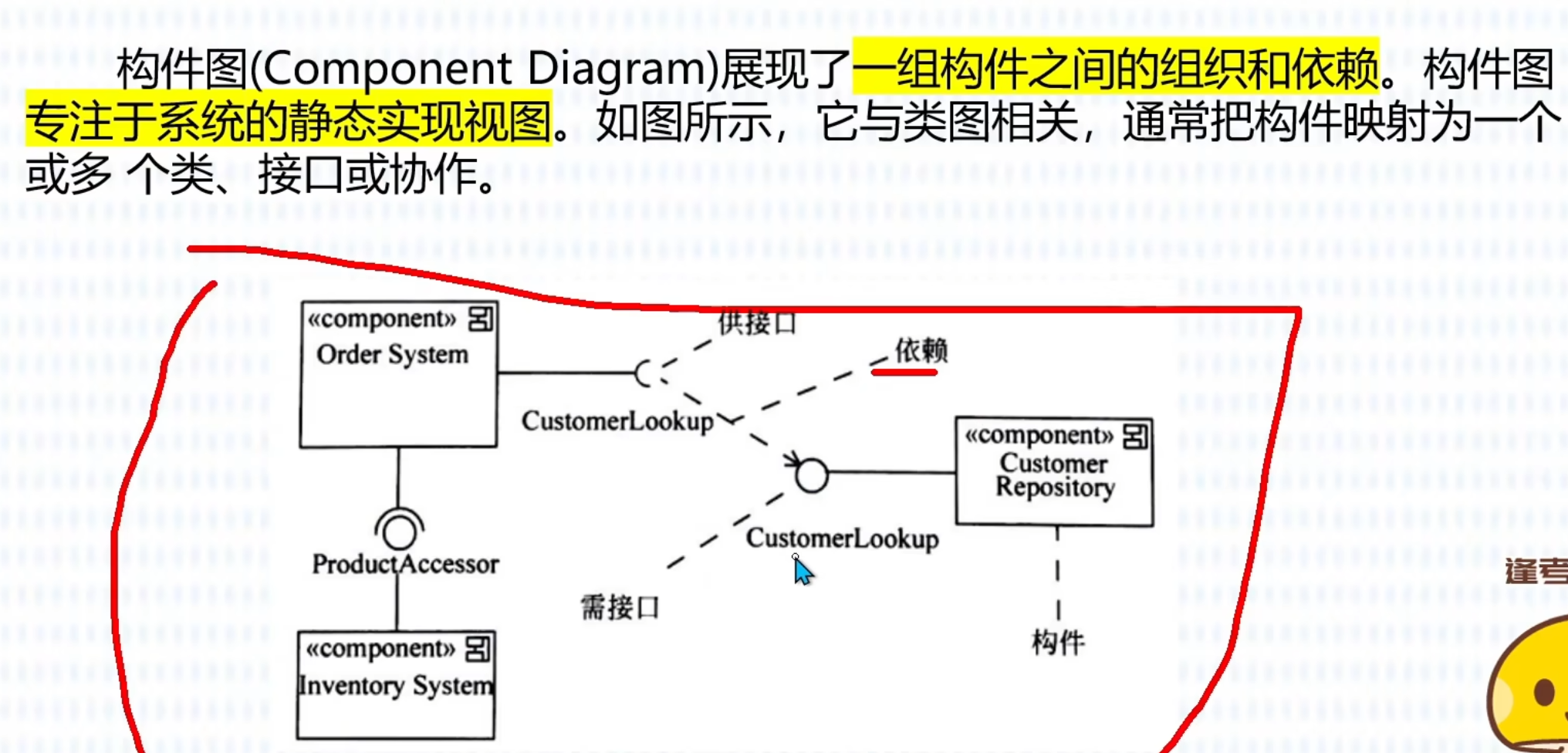

构件图
