嵌入式测试学习第 5 天：电阻分类、色环电阻读数、贴片电阻

电阻

- 一、电阻整体分类
- 二、色环电阻读数
- - [1. 颜色-数值对照表](#1. 颜色-数值对照表)
  - [2. 四环电阻（普通，±5%）](#2. 四环电阻（普通，±5%）)
  - [3. 五环电阻（精密，±1%）](#3. 五环电阻（精密，±1%）)
  - [4. 如何判断首尾（不读反）](#4. 如何判断首尾（不读反）)
- 三、贴片电阻读数
- - [1. 三位数字（最常见，±5%）](#1. 三位数字（最常见，±5%）)
  - [2. 四位数字（精密，±1%）](#2. 四位数字（精密，±1%）)
  - [3. 带字母R（小数点）](#3. 带字母R（小数点）)
  - [4. 无丝印（0201等超小）](#4. 无丝印（0201等超小）)
  - [5. 0Ω电阻（跳线）](#5. 0Ω电阻（跳线）)
- 四、嵌入式常用阻值（必须记住）
- 五、快速总结

一、电阻整体分类

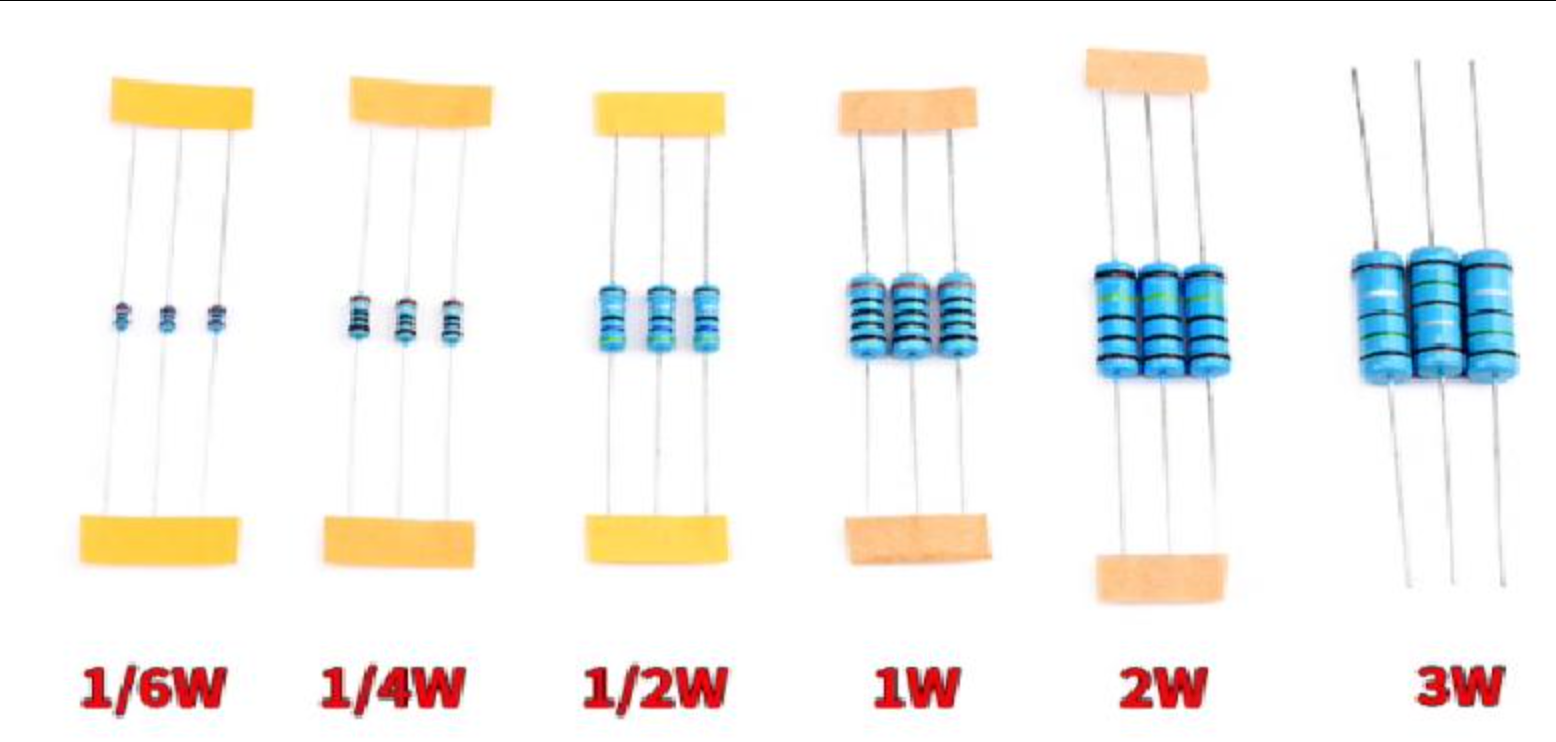

直插色环电阻

外观：圆柱形陶瓷体，米黄/蓝色，两根长引脚，表面4～5道彩色圆环。

常见功率（体积越大功率越大）：

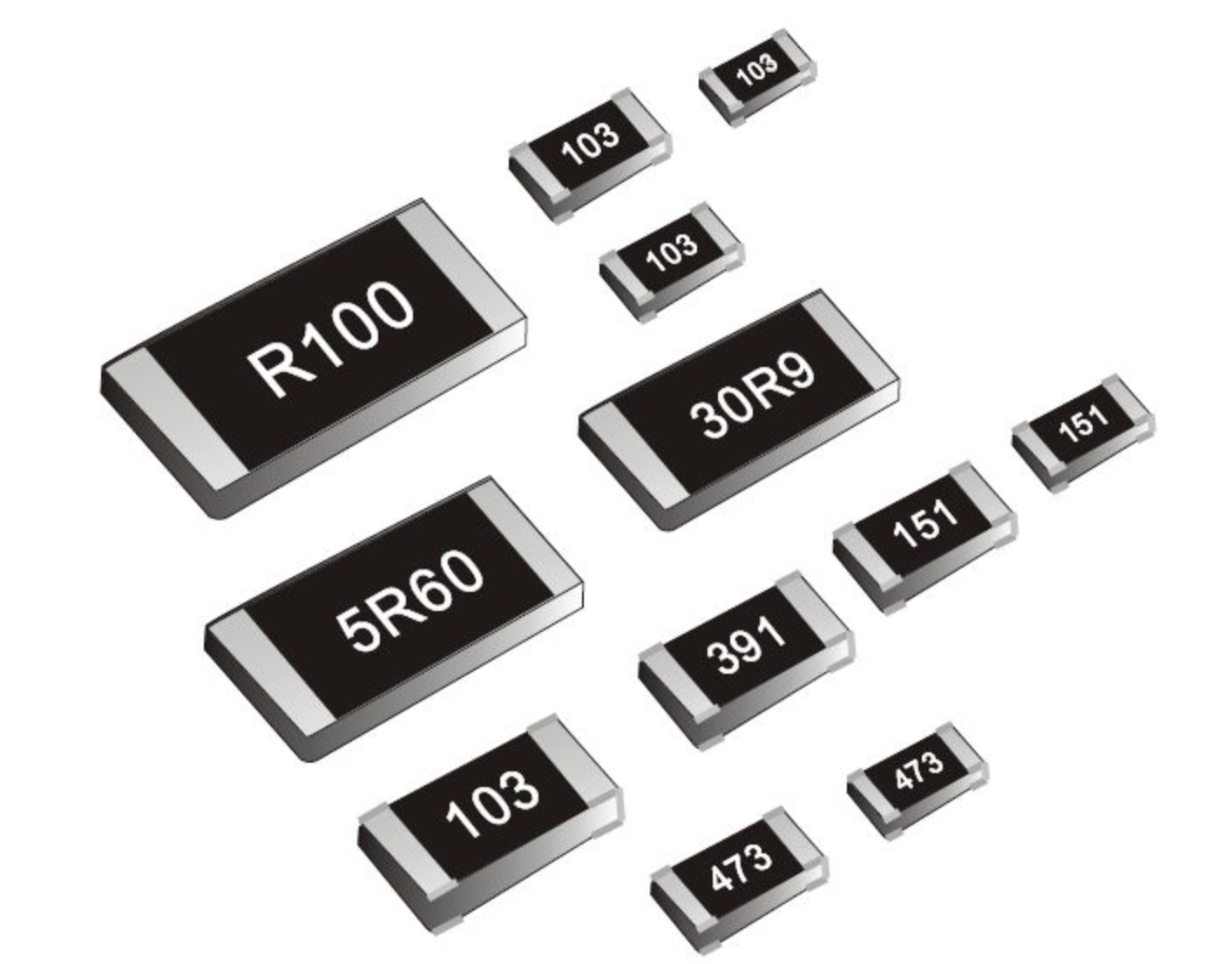

贴片电阻（嵌入式/手机/主板99%用它）

外观：黑色小方块，两端银白焊盘，无引脚，贴在PCB表面。

贴片电阻通常采用数字标注法，规律如下：

三位数标注（如 103）：前两位是有效数字，第三位是0的个数（即10的n次方），单位为欧姆(Ω)。

带字母R标注（如 5R60）：字母 R 代表小数点，用于表示小阻值电阻。

阻值汇总表

实物上的印字	阻值	简化单位	标注类型
103	10,000 Ω	10 kΩ	三位数标注
473	47,000 Ω	47 kΩ	三位数标注
151	150 Ω	150 Ω	三位数标注
391	390 Ω	390 Ω	三位数标注
R100	0.100 Ω	100 mΩ	R表示小数点
30R9	30.9 Ω	30.9 Ω	R表示小数点
5R60	5.60 Ω	5.60 Ω	R表示小数点

详细解读:

103
解读：10 × 10³ = 10 × 1000 = 10,000Ω
简化单位：10kΩ（k代表千）
常见精度：通常为±5%（J级）或±1%（F级）

473 （出现多次）
解读：47 × 10³ = 47 × 1000 = 47,000Ω
简化单位：47kΩ

151
解读：15 × 10¹ = 15 × 10 = 150Ω

391
解读：39 × 10¹ = 39 × 10 = 390Ω

R100
解读：R代表小数点，即 0.100Ω
简化单位：100mΩ（毫欧）
说明：这是一种非常小的采样电阻，通常用于大电流检测（如电源、电机驱动电路）

30R9
解读：R代表小数点，即 30.9Ω
说明：这是一个非标准整数的精密电阻值，通常精度为±1%

5R60
解读：R代表小数点，即 5.60Ω
说明：末位的0表示精确到小数点后两位，精度较高

常见尺寸（封装）：

0805（大）
0603（常用）
0402（小）
0201（极小，无丝印）

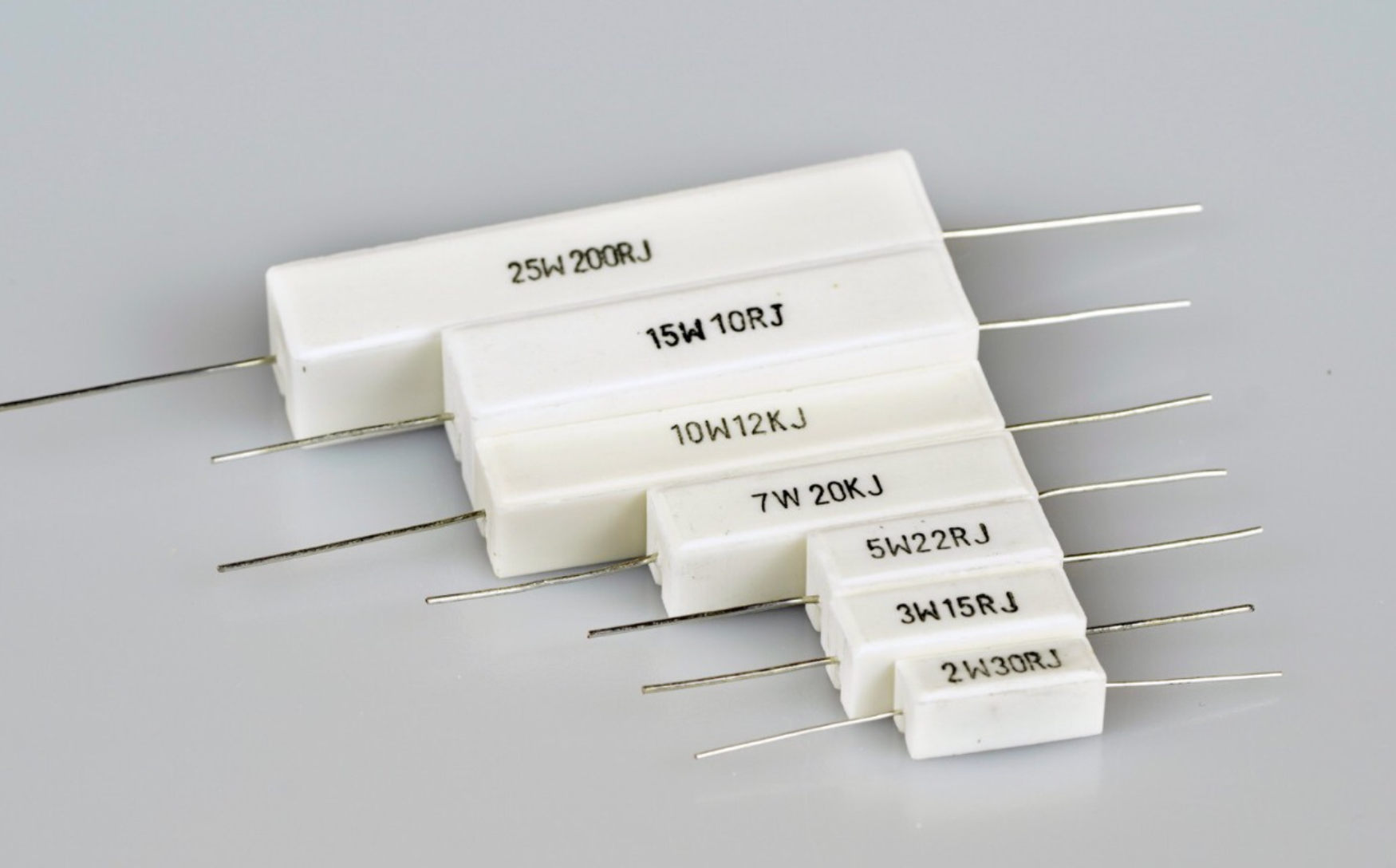

水泥电阻

白色水泥壳，大功率限流/负载。

水泥电阻的印字规则通常是：XX W YYY J

部分	含义	说明
数字+W	额定功率	W = Watt（瓦特），表示电阻能承受的最大功率
数字+R/K/M+数字	阻值	R表示小数点，K表示千欧，M表示兆欧
J / K / M	精度	J = ±5%，K = ±10%，M = ±20%

解读汇总表：

实物印字	功率	阻值	精度	简明读数
25W200RJ	25W	200Ω	±5%	25瓦200欧
15W10RJ	15W	10Ω	±5%	15瓦10欧
10W12KJ	10W	12kΩ	±5%	10瓦12千欧
7W20KJ	7W	20kΩ	±5%	7瓦20千欧
5W22RJ	5W	22Ω	±5%	5瓦22欧
3W15RJ	3W	15Ω	±5%	3瓦15欧
2W30RJ	2W	30Ω	±5%	2瓦30欧

详细解读

25W200RJ（大功率电阻）
25W：功率25W
200R：阻值200Ω（R表示小数点，200R=200Ω）
J：精度±5%

15W10RJ
15W ：功率 15瓦
10R ：阻值 10Ω
J ：精度 ±5%

10W12KJ
10W ：功率 10瓦
12K ：阻值 12kΩ（K=千欧，12K=12,000Ω）
J ：精度 ±5%

7W20KJ
7W ：功率 7瓦
20K ：阻值 20kΩ
J ：精度 ±5%

5W22RJ
5W 功率 5瓦
22R 阻值 22Ω
J 精度 ±5%

3W15RJ
3W 功率 3瓦
15R 阻值 15Ω
J 精度 ±5%

2W30RJ
2W 功率 2瓦
30R 阻值 30Ω
J 精度 ±5%

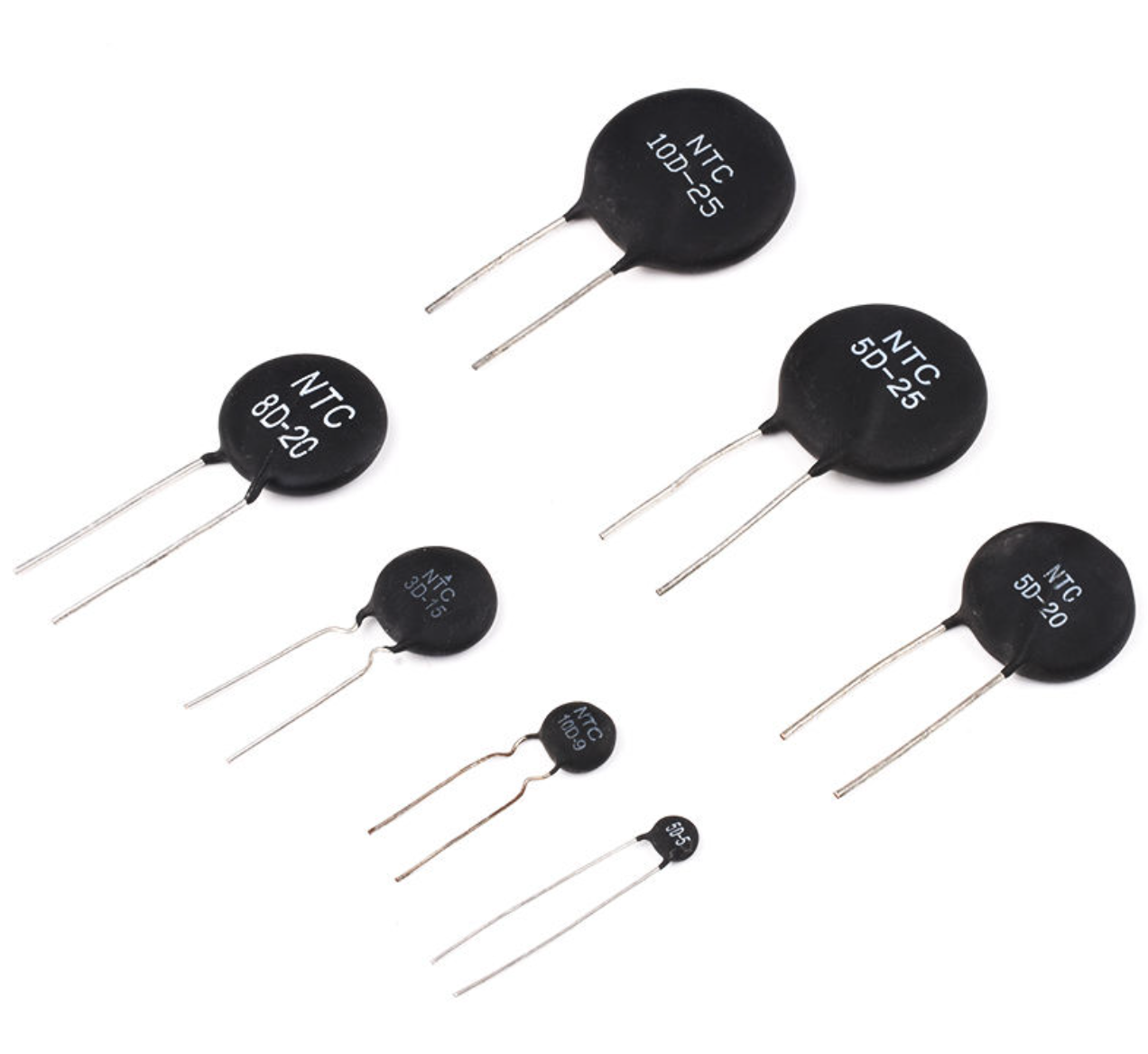

热敏电阻（NTC）

温度越高电阻越小，用于测温/保护。

特性	说明
全称	Negative Temperature Coefficient = 负温度系数
核心特征	温度越高，电阻值越低
外观	黑色或深蓝色小方块，表面通常印有一行或两行字
用途	温度检测、温度补偿、浪涌抑制（如电源输入端的防冲击电路）

标识解读规则：

（如村田、TDK、石塚等品牌）的标识通常采用数字码，格式为：XX.YY 或 XXXX，含义如下：

标识部分	含义
前两位数字（XX）	在25℃时的标称阻值（Ω）的前两位有效数字
后两位数字（YY）	代表元件尺寸或精度代码（不同品牌定义不同）
注意	不同品牌（村田、TDK、石塚）对后两位数字的定义不同，必须结合实物上的其他标记（如品牌Logo、第二行型号）才能准确判断实际阻值和规格。

详细解读：

NTC 80.20
NTC ：热敏电阻类型
80 ：25℃阻值的前两位数字 → 80Ω（如果是村田编码）
20 ：可能表示尺寸代码（如2.0mm×1.25mm）或精度代码
推测阻值：80Ω @25℃（需查规格书确认）

NTC 50.25
50 :25℃阻值的前两位数字 → 50Ω
25 :尺寸或精度代码
推测阻值：50Ω @25℃

NTC 90.25
90 :25℃阻值的前两位数字 → 90Ω
25 :尺寸或精度代码
推测阻值：90Ω @25℃

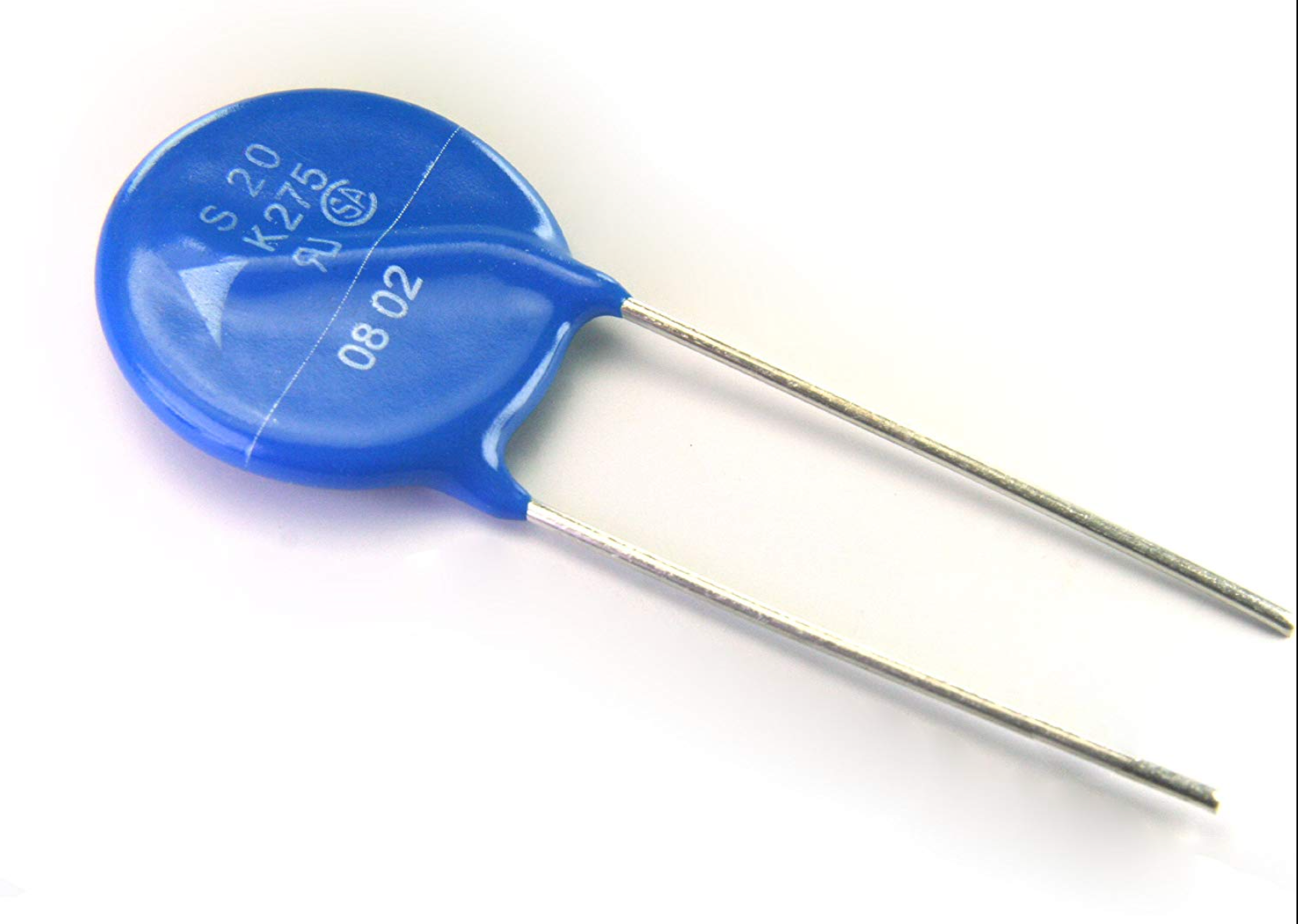

压敏电阻

过压时导通，保护电路。

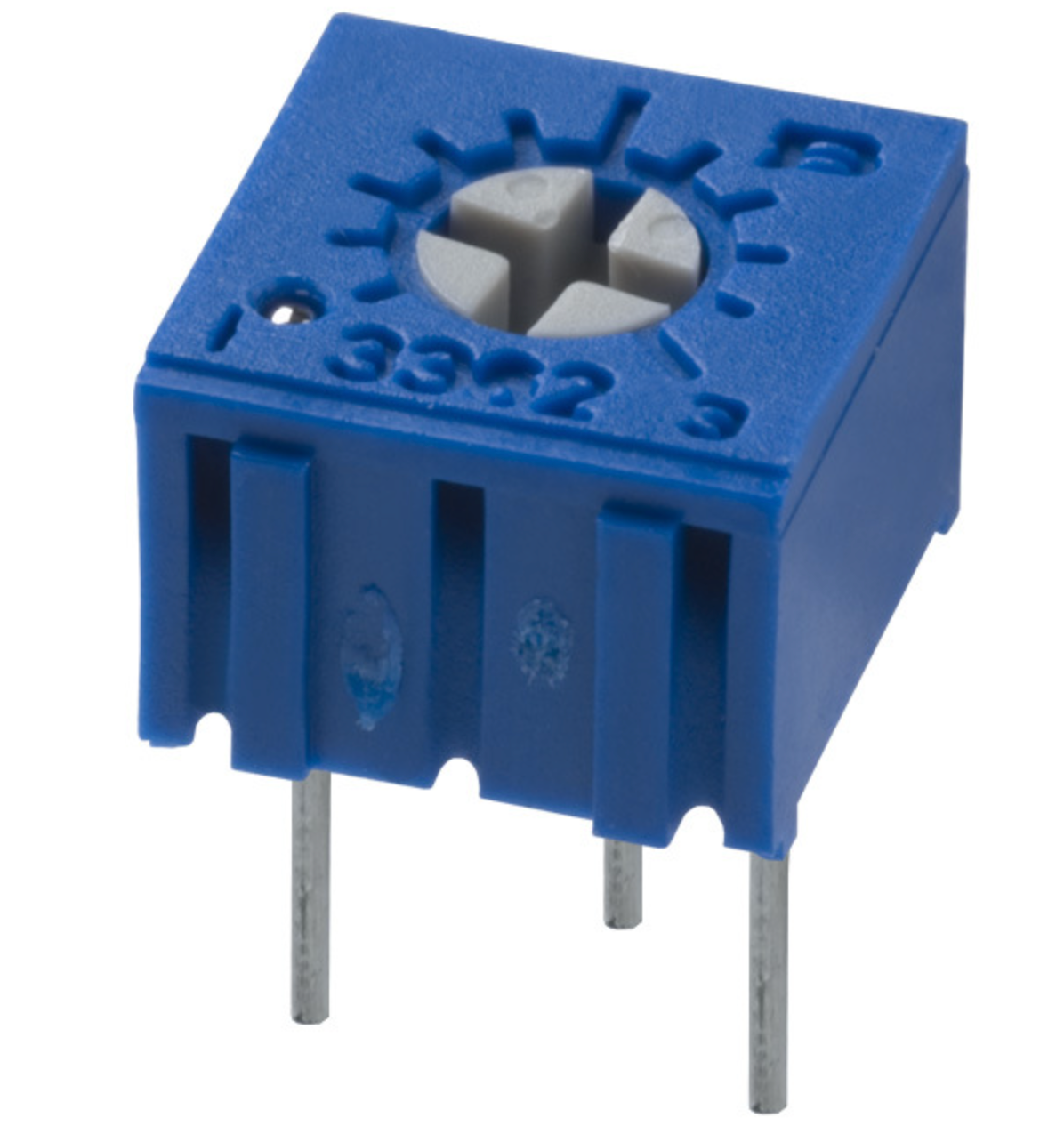

可调电阻（电位器）

可手动调阻值。

二、色环电阻读数

1. 颜色-数值对照表

颜色	数字	倍率	误差
黑	0	×1	---
棕	1	×10	±1%
红	2	×100	±2%
橙	3	×1k	---
黄	4	×10k	---
绿	5	×100k	---
蓝	6	×1M	---
紫	7	×10M	---
灰	8	×100M	---
白	9	×1G	---
金	---	×0.1	±5%
银	---	×0.01	±10%

口诀：黑0棕1红2橙3黄4绿5蓝6紫7灰8白9，金5银10无20。

2. 四环电阻（普通，±5%）

结构：环1（十位）环2（个位）环3（倍率）环4（误差）

例：棕黑红金

棕=1，黑=0，红=×100，金=±5%
阻值 = 10 × 100 = 1kΩ ±5%

3. 五环电阻（精密，±1%）

结构：环1 环2 环3（三位有效数）环4（倍率）环5（误差）

例：红红黑棕棕

红=2，红=2，黑=0，棕=×10，棕=±1%
阻值 = 220 × 10 = 2.2kΩ ±1%

4. 如何判断首尾（不读反）

金/银环永远在最后（不会当第一环）。
误差环间距通常比前面环宽。

三、贴片电阻读数

1. 三位数字（最常见，±5%）

格式：ABC = AB × 10^C Ω

103 → 10 × 10³ = 10kΩ
221 → 22 × 10¹ = 220Ω
470 → 47 × 10⁰ = 47Ω

2. 四位数字（精密，±1%）

格式：ABCD = ABC × 10^D Ω

1002 → 100 × 10² = 10kΩ
1501 → 150 × 10¹ = 1.5kΩ

3. 带字母R（小数点）

R = 小数点，常用于小于10Ω的电阻。

4R7 → 4.7Ω
R10 → 0.1Ω
0R5 → 0.5Ω

4. 无丝印（0201等超小）

表面空白，只能用万用表测量或查BOM。

5. 0Ω电阻（跳线）

丝印：0 或 000

作用：代替导线，方便PCB布线、兼容不同版本。

四、嵌入式常用阻值（必须记住）

LED限流：220Ω～1kΩ
上拉/下拉：4.7kΩ、10kΩ
分压/采样：1kΩ、10kΩ、100kΩ
大功率负载：10Ω、100Ω（水泥电阻）

五、快速总结

电阻分：直插色环、贴片、水泥、热敏、压敏、可调 ；嵌入式以贴片为主。
色环：四环2位有效数，五环3位有效数，金/银在尾表误差。
贴片：3位普通、4位精密、R表小数点、无字用万用表。
常用值：220Ω、1k、4.7k、10k、100k。
