一、基准电压介绍
基准电压源：能提供稳定的不随外界以及负载等而变化的电压源，常常使用于需要高精度外设的电路，如adc、dac。
二、TL431
器件形似稳压二极管，但与之不同的是，通过外围电路对R脚的调节，可以控制稳压的输出电压。通过两个外部电阻器的设计，可以将输出电压控制在Vref-36V之间。
三、TL431应用

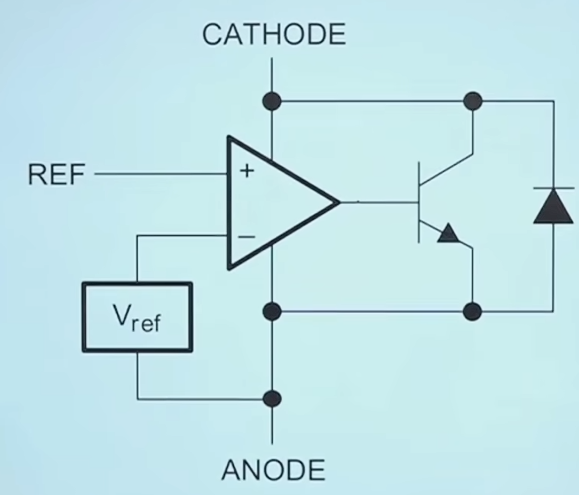

（1）等效原理图
在芯片内部有设定的Vref=2.495v。通常情况下，REF需要和CATHODE连接使用，假设二者相等，电路中的运放为比较器，如果REF大于Vref，运放输出高电平，三极管导通，输入电压拉向0V，如果REF小于Vref，运放输出低电平，三极管关闭，通过二极管的电路，输入端被拉高到输入电压，最终波动着稳定在Vref。

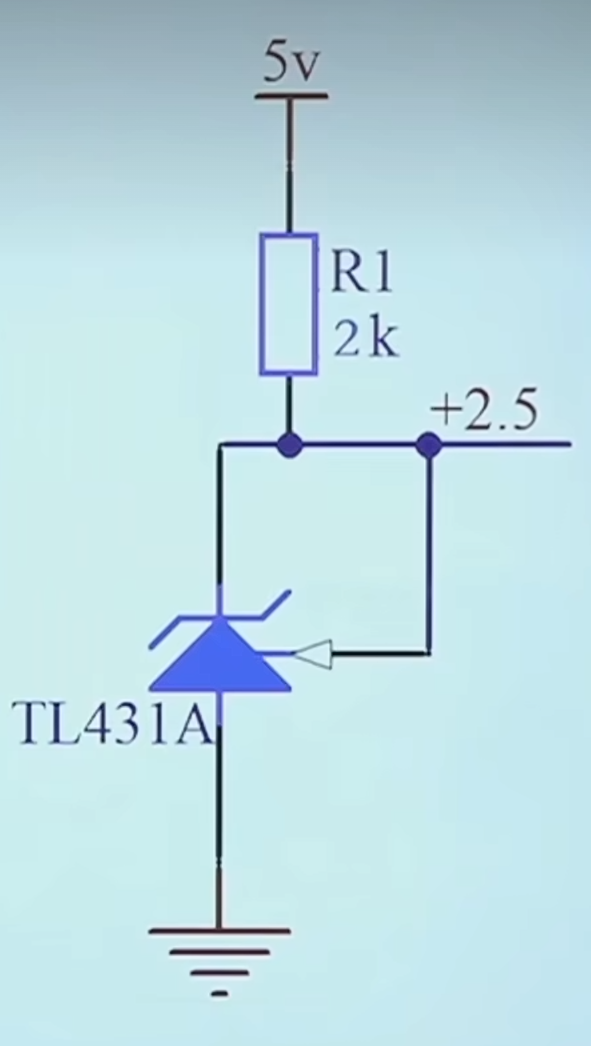

（2）TL431带载能力
已知器件的灌电流为1-100ma，即在输出端的最大电流只能是为99ma。上端电阻的最小选值，R=2.5V/100ma=25欧姆，P=2.5V*100ma=0.25w。

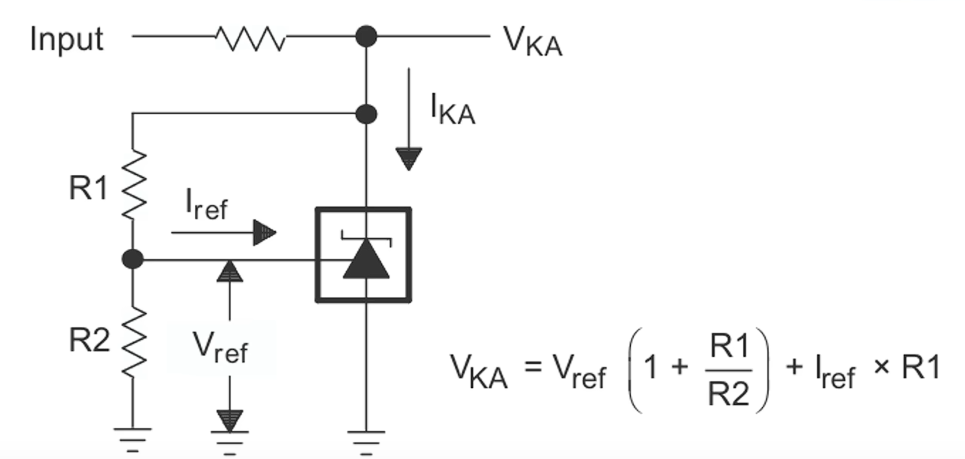

（3）可调输出电压电路
Vref不变，始终为2.5v，R1与R2会进行分压，使得输出的电压被控制在预定范围。由于实际的非理想，存在Iref，所以通过R1的电流一部分流向R2一部分为Iref，R1的分压实际上是R2上为（Iref+Vref/R2）*R1。
注意，在输出的滤波电容选择上，需要使用10uf。
