服务器电源自动化测试解决方案：从手工测试到自动化测试实践

为什么我们需要重新审视电源测试方式

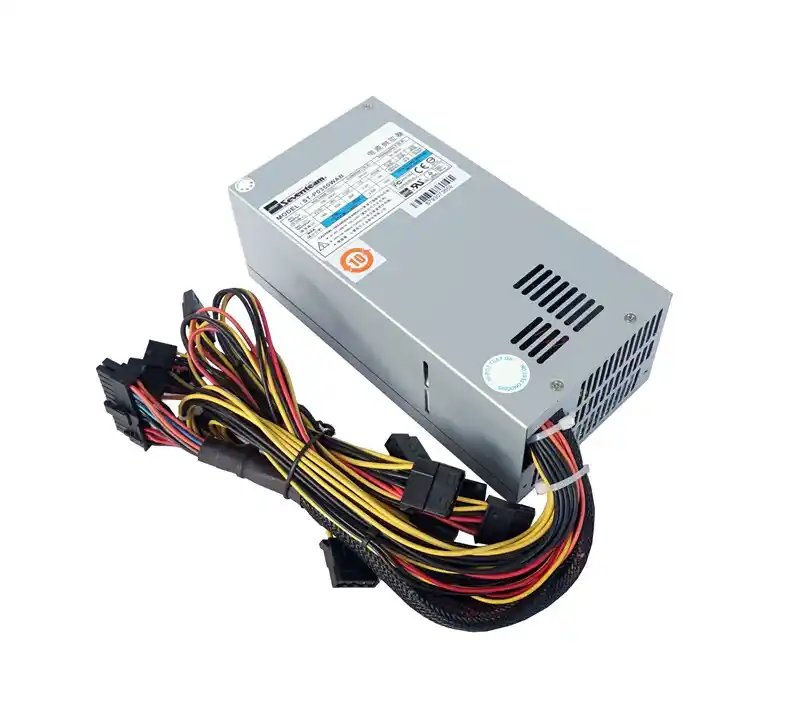

服务器电源（Server PSU）是数据中心的心脏。一颗CRPS（Common Redundant Power Supplies）规格的电源，从开发到量产要经历电气性能、保护功能、EMC、环境可靠性等上百项测试。传统做法是工程师用电子负载、示波器、万用表和功率分析仪手动搭建测试工位，逐项读数、抄录、整理报告------一个完整的测试周期往往以周为单位计算。

这不是个别现象。在通信电源、PC电源、工业电源等领域，同样的痛点普遍存在：重复劳动多、人为误差大、测试数据散落在Excel和纸质记录中，追溯困难。

服务器电源测试项拆解：哪些适合优先自动化

并非所有测试项都值得投入自动化。我们按收益/复杂度做了一下分级：

|----------|------------------|------------|-----------------|
| 测试大类 | 典型项目 | 自动化优先级 | 原因 |
| 稳态性能 | 电压调整率、负载调整率、效率曲线 | ★★★★★ | 重复性高，步骤固定，收益大 |
| 动态响应 | 瞬态负载跳变、动态电压偏差 | ★★★★★ | 需要高速采集，人工难做 |
| 保护功能 | OVP/OCP/SCP/OTP | ★★★★☆ | 需要多次触发验证，重复量大 |
| 时序测试 | PG信号时序、上电序列 | ★★★★☆ | 时序关系复杂，人工易出错 |
| 纹波噪声 | 输出纹波、频谱分析 | ★★★☆☆ | 对探头和接线要求高 |
| EMC测试 | 传导/辐射发射 | ★★☆☆☆ | 依赖暗室环境，暂不适合全自动化 |
| 环境可靠性 | 高低温、湿热循环 | ★★☆☆☆ | 周期长，但数据采集可自动化 |

建议从稳态性能和动态响应入手，这两类项目覆盖了电源最核心的性能指标，而且测试流程标准化程度高，自动化改造的ROI最好。

测试系统架构设计

整体架构分为3部分：

1. 硬件选型与连接

服务器电源测试涉及的核心仪器：

**直流电子负载：**可编程电子负载（如Chroma 63600系列、ITECH IT8800系列）------模拟服务器主板的负载工况
**交流电源：**可编程交流电源（如Chroma 61500、Kikusui PCR系列）------模拟电网波动和异常输入
**示波器：**示波器+功率分析模块（如Keysight InfiniiVision系列）------抓取瞬态波形和开关损耗
**数字万用表：**6½位数字万用表（如Keysight 34465A）------精确测量电压、电流、电阻
**功率分析仪：**高精度功率分析仪（如WT310E）------测量效率和功率因数
**温度采集：**数据采集卡或温度记录仪------监测MOSFET、变压器等关键器件温度

硬件连接的关键在于信号的准确获取。比如纹波测量需要使用低感抗同轴探头和20MHz带宽限制，动态响应测试需要示波器和电子负载之间的触发同步。这些细节如果靠人工接线，每次换测试项都要重新接线，耗时且容易出错。

2. ATECLOUD流程编排

这是方案的核心。ATECLOUD平台提供了一个可视化的流程编排界面，工程师通过拖拽节点的方式定义测试步骤，而不是写代码。

以一个典型的负载调整率测试为例，流程节点编排如下：

交流电源设置 - 输入电压220V/50Hz
电子负载设置 - 从10%额定负载开始
延时等待 - 稳定3秒
万用表采集 - 读取输出电压
数据存储 - 记录当前负载率与电压值
循环判断 - 负载是否到100%? 否则负载增加10%, 回到步骤3
计算分析 - 最大偏差 / 标称值 x 100%
结果判定 - 是否在规格范围内(典型要求正负1%以内)
生成报告

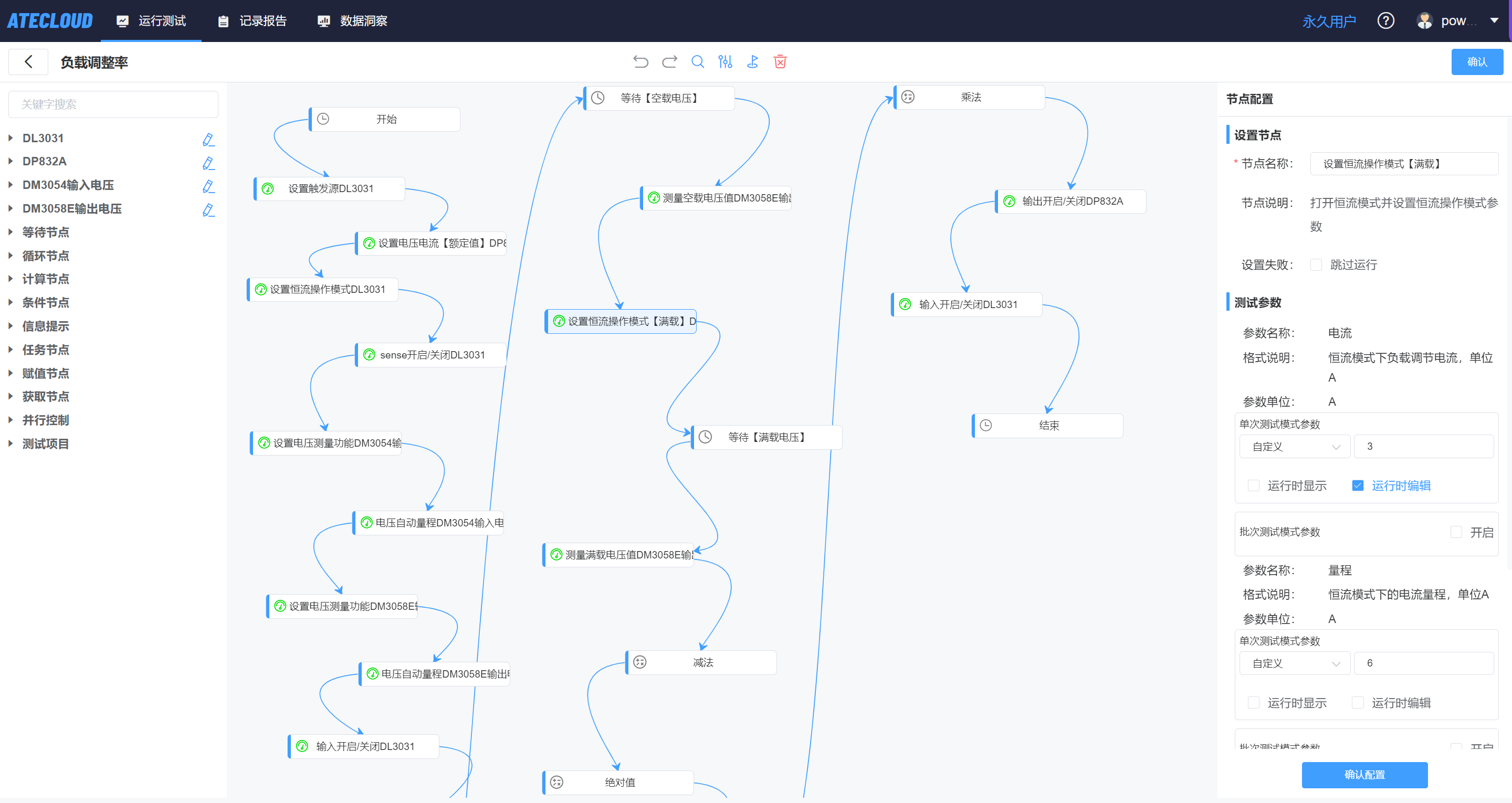

整个流程在ATECLOUD上以流程图的形式呈现，每个节点对应一条仪器指令（SCPI）或平台内置的数据处理逻辑。工程师不需要编写底层通信代码，平台已经封装了主流仪器的驱动库。

3. 集中存储与分析

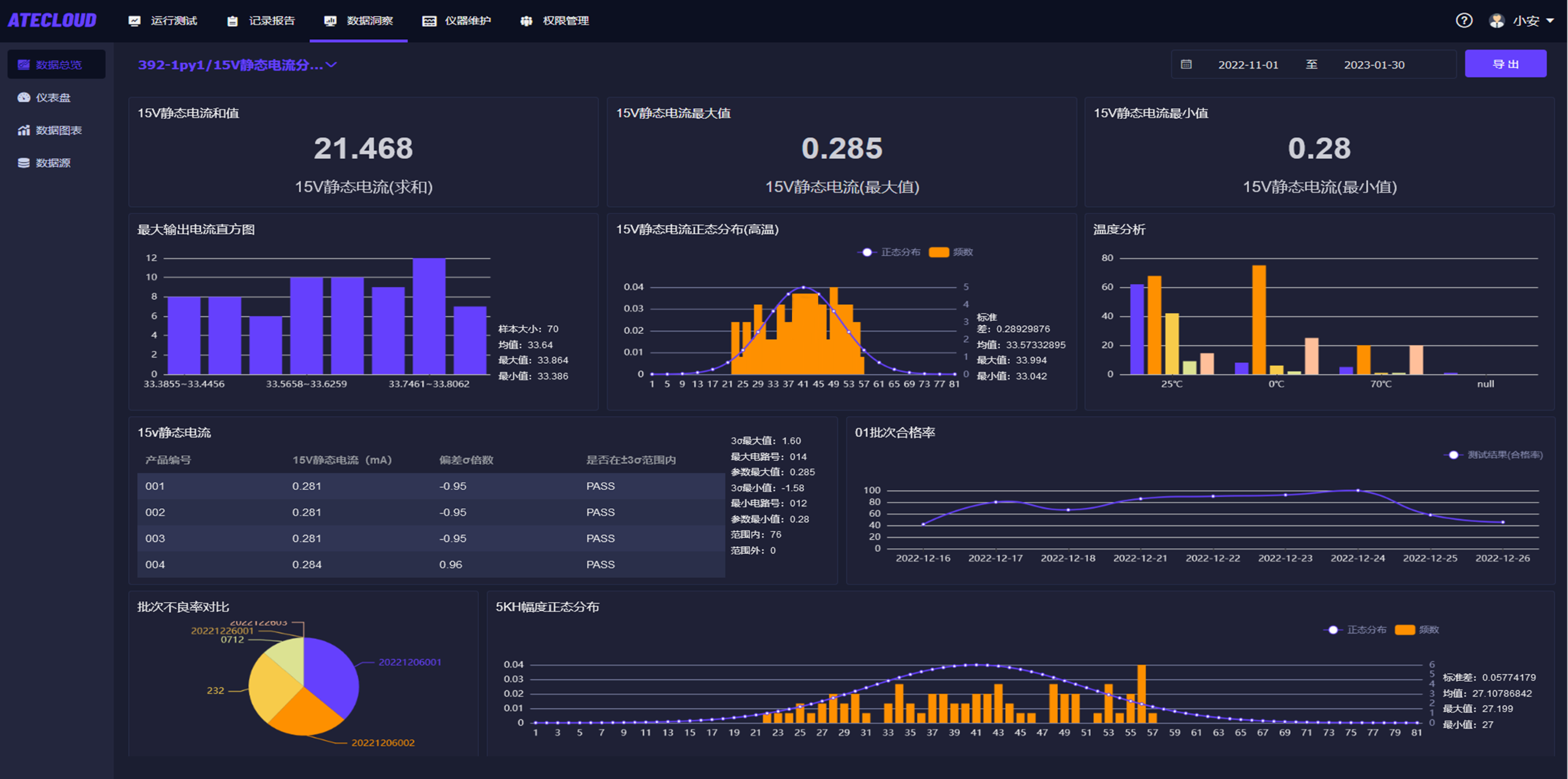

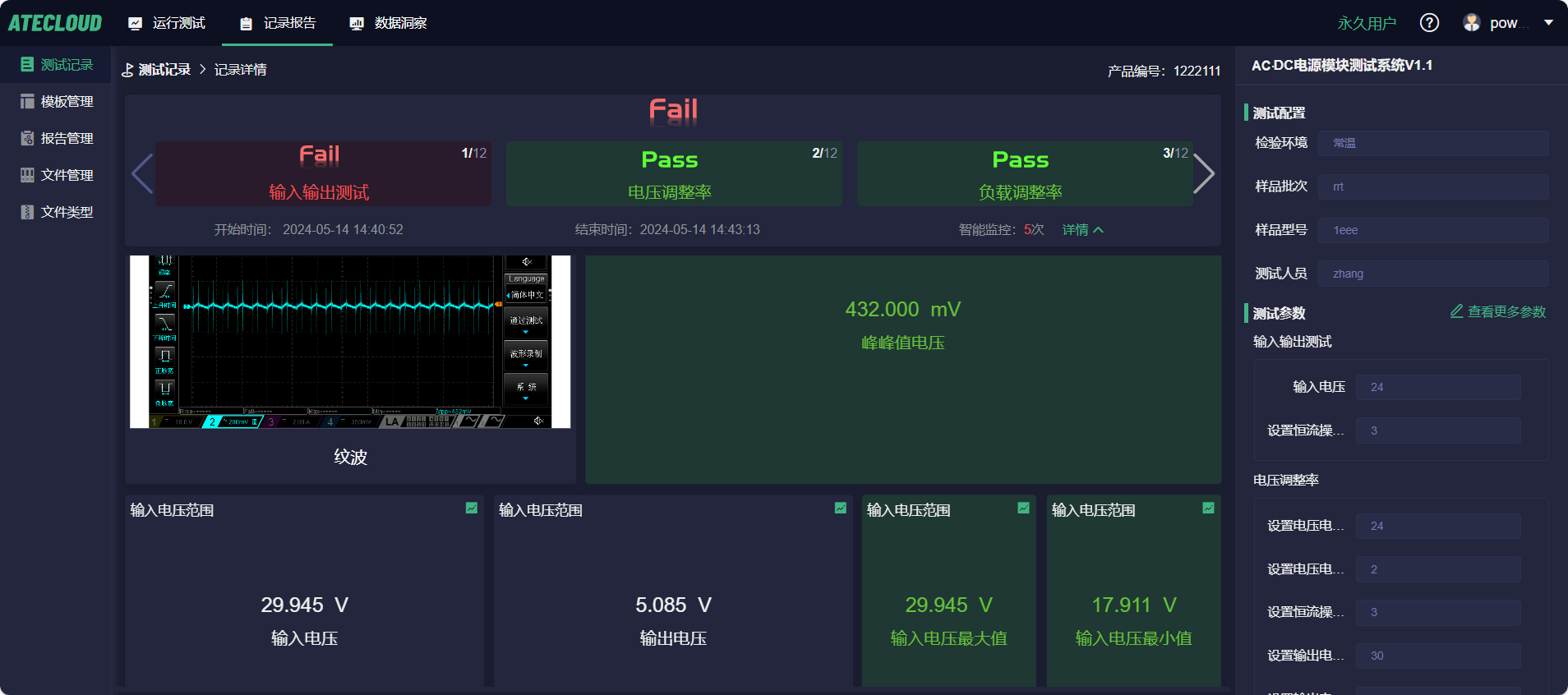

每次测试执行后，原始数据、判定结果、波形截图自动上传到ATECLOUD的数据中心。工程师可以在平台上进行多维数据分析：

不同批次电源的效率曲线对比
同一批次不同样品的性能一致性分析
长期趋势追踪（如老化测试效率衰减曲线）

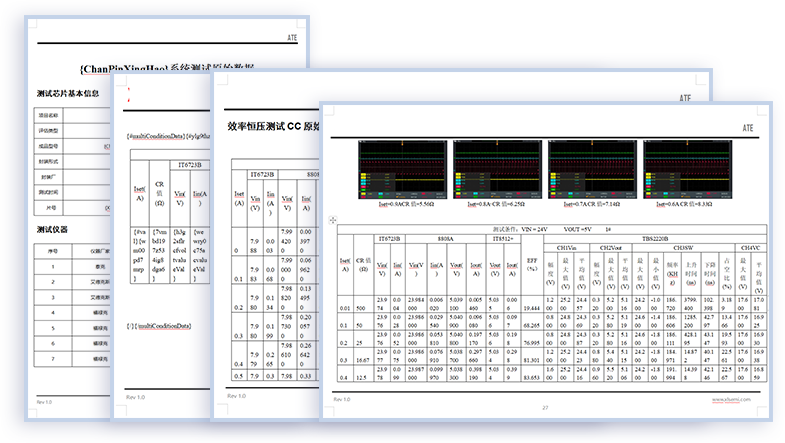

一键导出标准格式测试报告

相比传统的Excel整理加邮件发送模式，数据追溯效率提升显著。更重要的是，所有测试数据与具体的测试方案版本、仪器配置、执行时间绑定，满足ISO 17025等体系对数据完整性的要求。

落地过程中的三个关键问题

问题一：仪器驱动兼容性

不同品牌的仪器即使功能相同，SCPI指令集也有差异。比如设置负载电流，Chroma是CURR 5.0，而某些日系品牌可能需要SOUR:CURR:LEV 5.0。

ATECLOUD的解决方式是在仪器库中预置了各品牌的驱动模板。工程师添加仪器时选择型号，平台会自动加载对应的指令封装。如果遇到未收录的型号，也可以通过自定义指令节点手动配置指令------这对于一些非标设备或定制仪器非常实用。

问题二：测试流程的复用性

电源测试有一个特点：不同功率段的电源，测试逻辑相同，但参数不同（比如550W和1200W的负载上限不同）。如果每个型号都从头编排流程，效率很低。

ATECLOUD支持将测试流程参数化。工程师可以定义一组全局变量（输入电压范围、最大负载电流、纹波限值等），同一个流程模板通过更换参数配置文件即可适配不同型号。这类似于编程中的函数加参数思想，但不需要写代码。

问题三：多工位并行测试

量产阶段的测试往往是多工位并行执行的。每个工位连接一套仪器组，测试不同样品。ATECLOUD通过ATEBOX边缘计算设备连接各工位的仪器，多个ATEBOX可以并行接入同一个平台，互不干扰。工程师在平台上看到的是多工位的统一管理视图，每个工位的执行状态、进度和结果一目了然。

效率对比：手工 vs 自动化

以下是某客户实际部署前后的数据对比（以稳态性能全项测试为例）：

|--------|--------------|-----------------|---------|
| 指标 | 手工测试 | ATECLOUD自动化 | 改善 |
| 单台测试耗时 | 4~6小时 | 40~60分钟 | 降低约80% |
| 人为误操作率 | 约5%~8% | 接近0 | 降低超过95% |
| 报告生成 | 人工整理，0.5~1天 | 自动生成，小于5分钟 | 降低超过99% |
| 数据追溯 | 翻Excel/纸质记录 | 一键查询 | 质变 |
| 工程师投入 | 全程值守 | 配置后自动运行 | 降低超过70% |

服务器电源的测试自动化不是锦上添花，而是产业发展到现阶段的刚需。随着数据中心、AI服务器对电源性能和可靠性的要求不断提升，测试项越来越多、精度要求越来越高，靠堆人力已经跟不上了。

基于ATECLOUD的方案优势在于：工程师不需要从零开发测试软件，平台的流程编排、仪器驱动、数据管理已经解决了80%的基础问题，工程师可以把精力集中在测试方法本身的优化上。
