搞懂 MPO 端面 3D核心参数！

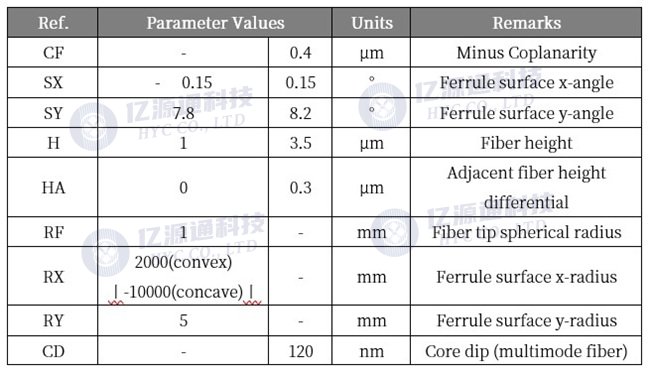

MPO连接器的端面几何参数是影响插入损耗（IL）和回波损耗（RL）的核心因素，尤其在800G、1.6T等高速数据中心应用中要求极为严格。其中本文将介绍以下核心参数：端面角度 (X/Y-Angle，Sx/Sy)、光纤高度（Fiber Height，H）、负共面度（Minus Coplanarity， CF）、端面曲率半径（Ferrule Surface X/Y-Radius， Rx/Ry）、光纤尖端曲率 (Fiber Tip Spherical Radii, RF)、以及纤芯凹陷（Core Dip, CD）。IEC标准中对不同纤芯数的3D给出了不同的标准，单芯、4芯、8芯、12芯。此处以12芯MPO插芯为例。

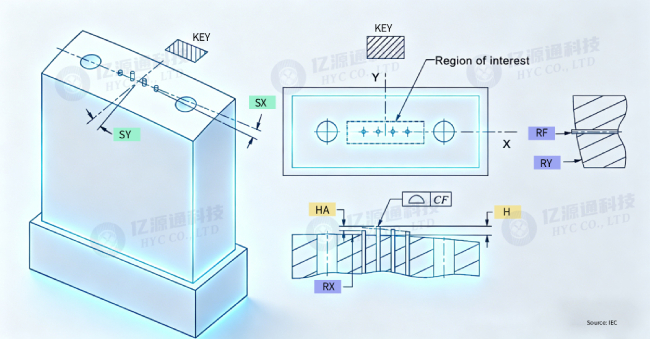

光学接口坐标系，X轴为通过两导向孔中心的连线方向，Y 轴为与 X 轴正交并通过两个导向孔连线中点的方向，Z轴与X、Y轴正交，并指向远离插芯的方向。
端面角度是指MPO 端面相对于最佳拟合平面在X轴与Y轴方向上的倾斜程度，用于表征端面整体姿态是否满足光纤物理接触要求。根据IEC 61755-3-31标准定义：Sx（Ferrule surface x-angle） 表示最佳拟合平面绕 X 轴（长轴）的倾斜角。Sy （Ferrule surface y-angle）表示最佳拟合平面绕 Y 轴（短轴）的倾斜角。12F MPO插芯的Sx标准公差范围为-0.15° 至 +0.15°，APC端面的Sy标准范围为7.8° 至 8.2°，APC本身是斜8度角设计。
角度偏差会造成对接物理接触偏移、受力不均 ，直接导致插入损耗 IL 增大、回波损耗 RL 劣化 ，长期使用易出现连接不稳定、时通时断 ，严重倾斜会加剧端面磨损，降低连接器寿命。
光纤高度（Fiber Height，H），正值表示突出，是一个平面高度，其定义为光纤端面与最佳拟合平面之间的距离。在MPO/MT结构中，光纤通常要求保持正突出状态。根据IEC 61755-3-31标准，PC/APC型插芯光纤突出量为+1.0 μm ~ +3.5 μm。正突出确保对接时的物理接触，最大限度降低插入损耗。若突出不足或凹陷，会导致接触不良，损耗急剧增加；若光纤突出过高，对接压力集中，易造成光纤崩边、端面划伤、应力过大。
**相邻高度差（Adjacent Fiber Height Differential，HA）**是某一根光纤，其与相邻两根光纤（单排插芯情况）或相邻四根光纤（多排插芯情况）之间的最大高度差。HA标准范围≤0.3μm。高度差越小，光纤端面越共面，能有效避免因接触不良导致的性能损耗，确保多通道连接的均匀性和长期稳定性。

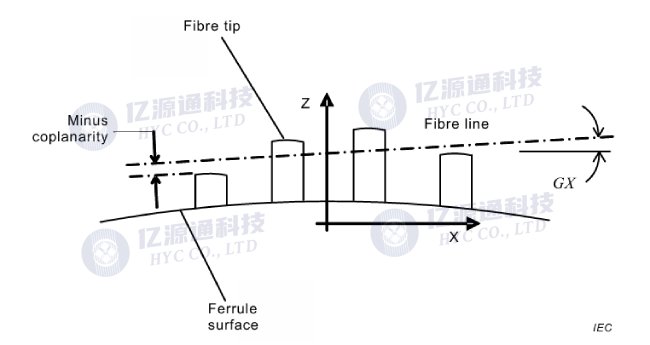

这里便引出共面性（Coplanarity）的概念。在共面性评价中，**负共面度（Minus Coplanarity，CF）**是一项关键指标，用于精准描述光纤凸出量分布情况。该指标表示：通过所有突出光纤端面点拟合得到的最小二乘直线（称为"光纤基准线 / fiber line"）到最低高度光纤之间的单侧距离。负共面度的标准值为≤0.4μm。
若负共面度过大（即光纤下陷过深），该通道光纤将无法实现有效物理接触，形成空气间隙，导致插入损耗急剧增大、回波损耗劣化，严重影响链路可靠性；同时也会破坏整体阵列共面性，造成多通道性能不均，无法满足高速光互联的严苛要求。
**端面曲率半径（Radius）**是指插芯轴线到端面的半径。端面长轴方向（Ferrule Surface X-Radius ，RX）曲率半径，标准要求≥ 2000 mm，端面近似平面。端面短轴方向（Ferrule Surface Y-Radius ，RY）曲率半径，标准要求≥ 5 mm，Ry光纤端面的弧度刚好合适，对接时能整个面均匀贴紧，保障连接可靠与传输性能。
光纤尖端面球半径 (Fiber Tip Spherical Radii, RF) 表示光纤端面抛光后的球面曲率半径。RF的标准范围为≥1mm。圆滑端面分散受力，避免光纤崩裂与端面损伤。

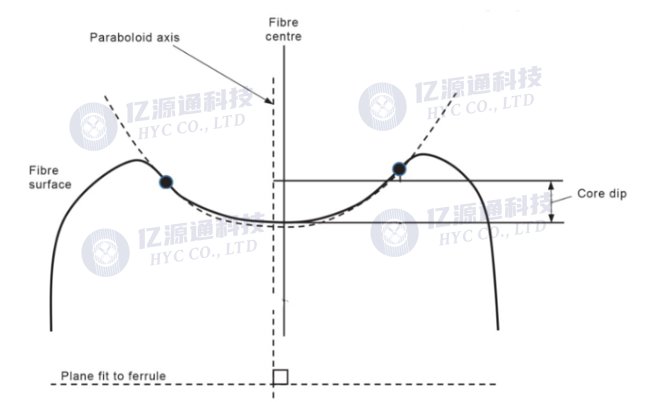

纤芯凹陷（Core Dip， CD） 指光纤纤芯相对于包层的凹陷量。纤芯凹陷在多模光纤中更为重要，因为其较大的纤芯材料相较于光纤包层更软，在抛光过程中更容易被磨去，从而导致纤芯区域更容易形成凹陷。多模光纤纤芯凹陷标准值＜120nm。若纤芯凹陷过大，会在对接时形成微气隙，显著增大插入损耗、劣化回波损耗，是影响多通道稳定接触的关键指标。
以上这些核心参数共同定义了端面的三维几何轮廓，直接影响光纤对接时的物理接触效果。
