嘉立创EDA完整使用教程与扩展模块指南

一、先搞清楚你要用的是哪一版

嘉立创EDA常见有两个入口:

如果你准备重点学习:

  • 原理图到PCB的完整工程流程
  • 扩展模块安装
  • 自动化布线、AI辅助、外部工具联动
  • 自己打包和部署扩展

那么建议你优先使用 嘉立创EDA专业版

原因很简单:当前官方扩展 API 文档、扩展广场、扩展管理器流程,主要围绕专业版展开。

官方文档入口:

二、嘉立创EDA主流程总览

如果你是第一次接触嘉立创EDA,建议先把标准流程跑通,再去叠加扩展。主流程基本是:

  1. 登录专业版,创建工程。
  2. 新建原理图。
  3. 放置器件、画导线、加网络标号、补位号和封装。
  4. 先检查原理图,再执行"更新/转换原理图到PCB"。
  5. 在PCB里画板框、设规则、摆元件、布线、铺铜、检查DRC。
  6. 导出BOM、坐标、Gerber、3D文件,或者直接PCB下单。

这条线是官方最稳定、最适合新手掌握的用法。扩展模块的价值,不是代替这条主流程,而是让某个环节更快、更自动化、更少重复劳动。

三、从0开始学会嘉立创EDA

3.1 新建工程

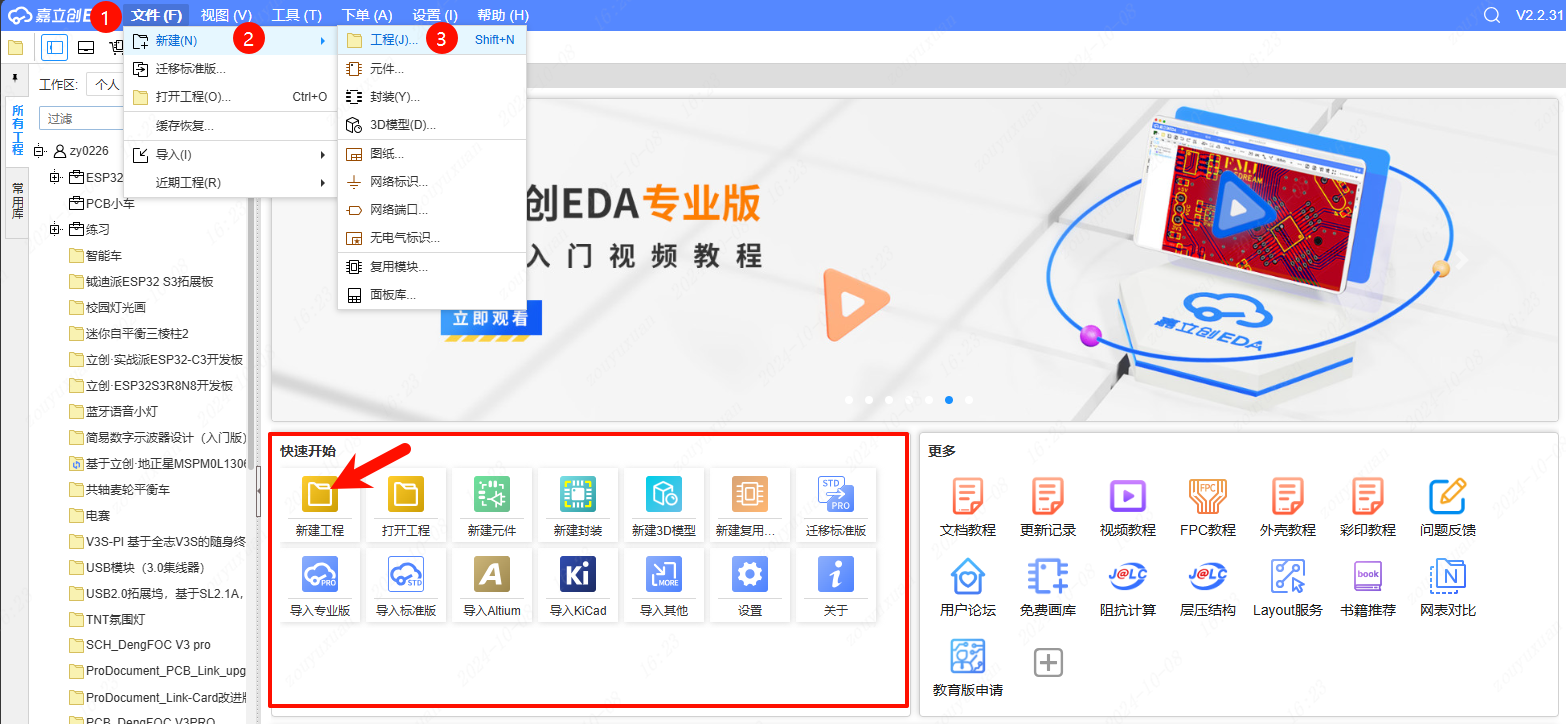

官方快速入门写得很清楚:在专业版里可以通过 文件 -> 新建 -> 工程,或者在首页"快速开始"区域里直接点"新建工程"。

新建工程时,建议你一开始就养成这些习惯:

  • 工程名称用规范命名,比如 STM32_RelayBoard_V1
  • 描述里写清板卡用途、电源输入、核心芯片
  • 如果是正式项目,尽量把原理图、PCB、BOM、外壳资料都挂在同一个工程下

3.2 新建原理图

原理图可以通过两种常见方法创建:

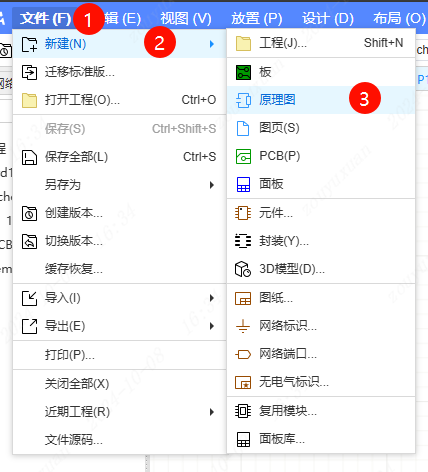

  • 文件 -> 新建 -> 原理图
  • 在左侧工程树上右键工程图页,新建原理图

如果你的项目比较复杂,建议从一开始就按页面和功能模块拆分:

  • 电源页
  • MCU最小系统页
  • 通信接口页
  • 传感器页
  • 驱动输出页

这样后面做检查、改版、转PCB都会轻松很多。

3.3 放置器件

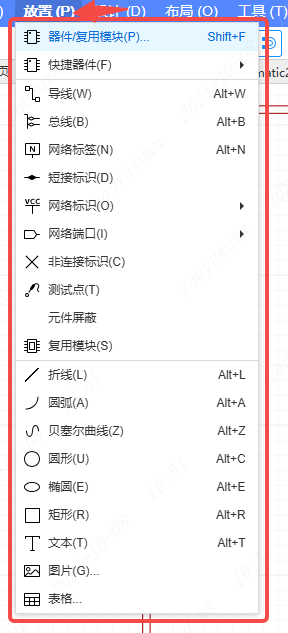

在原理图界面里,最常用的是 放置 -> 器件/复用模块

实操建议:

  • 先放核心芯片,再放外围
  • 先放连接器、电源、晶振、下载口,再补电阻电容
  • 能选标准库就优先选标准库
  • 放元件时顺手检查有没有封装关联

对新手来说,最容易犯的错误不是"不会画",而是:

  • 放了器件但没有封装
  • 封装选错尺寸
  • 电源符号放对了,网络却没真正连上
  • 复位、启动、上拉、下拉漏掉

3.4 绘制导线和网络标识

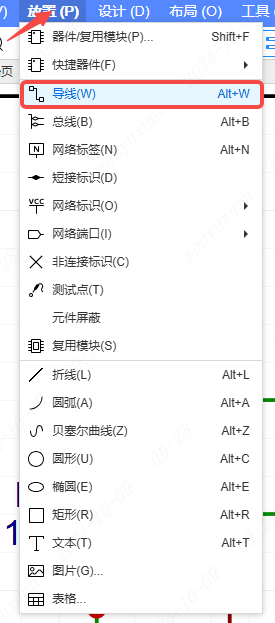

官方快速入门给出的常用入口是 放置 -> 导线

这里给你几个特别实用的习惯:

  • 不要把整页画成"蜘蛛网",功能模块之间尽量用网络标号连接
  • 电源网络统一命名,比如 +3V3+5VVIN_12V
  • 总线和多通道信号尽量统一前缀
  • 接口丝印、排针定义、测试点命名要和后期BOM/调试一致

如果你画到一半就开始乱,后面转PCB会非常痛苦。

3.5 原理图检查:先过一遍再转PCB

原理图画完后,不要急着去PCB。官方流程是先做检查,再转板。

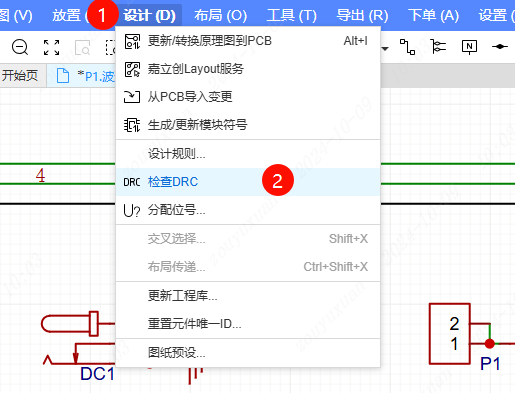

入口通常在 设计 -> 检查DRC

检查结果会显示在底部DRC区域里。

原理图阶段你至少要确认这些事:

  • 有没有缺位号
  • 有没有缺封装
  • 电源和地是否全部连通
  • 接口引脚顺序是否正确
  • MCU最小系统是否完整
  • 晶振、复位、下载口、去耦是否齐全
  • 高速或差分接口有没有特殊约束需求

3.6 原理图转PCB

这是嘉立创EDA里最关键的一步之一。官方给出的入口是:

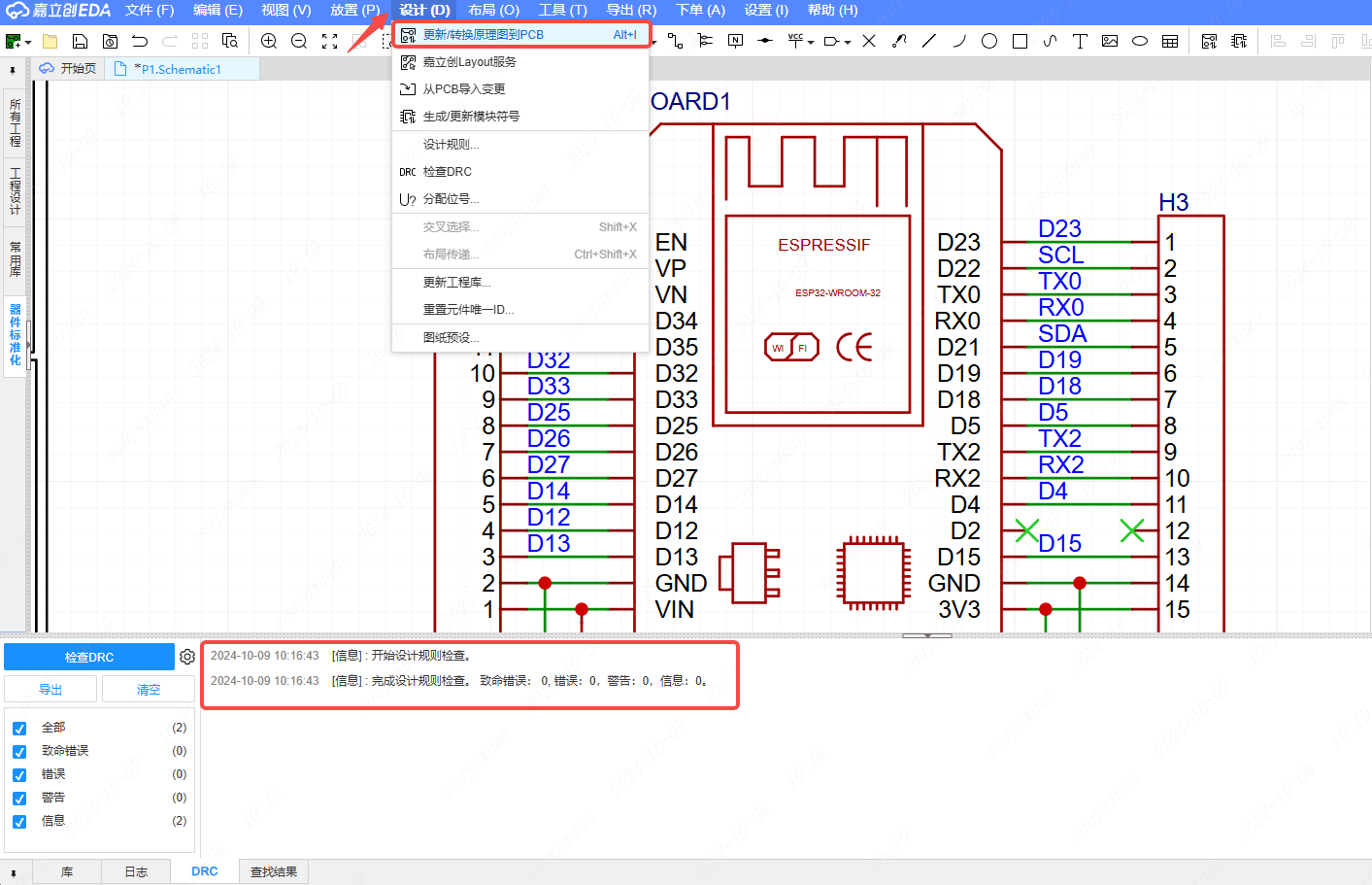

  • 设计 -> 更新/转换原理图到PCB

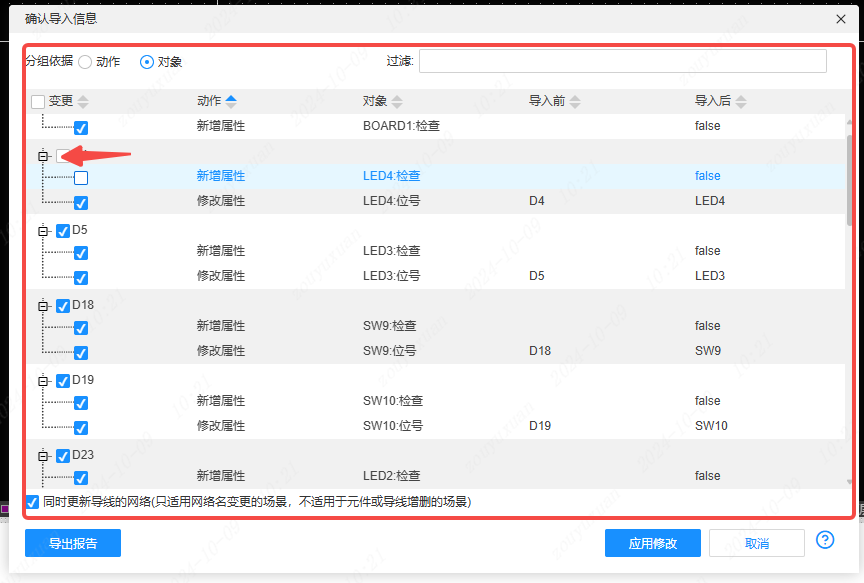

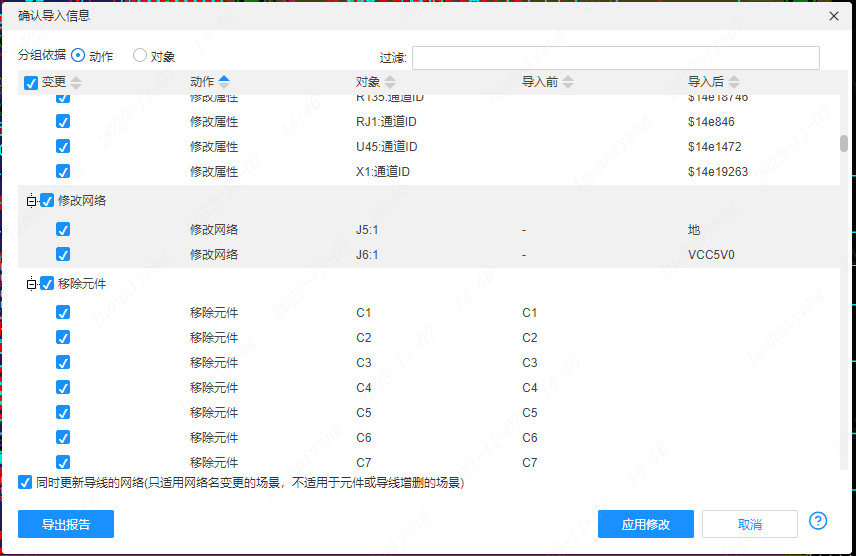

如果原理图和PCB已经关联,系统会弹出"确认导入信息"窗口,列出本次要同步的新增、修改和删除项。

这里的建议是:

  • 第一次转PCB时,默认全选即可
  • 改版同步时,逐项看清楚有没有误删误改
  • 如果你改了封装或位号,最好再核对一次是否同步到了目标PCB

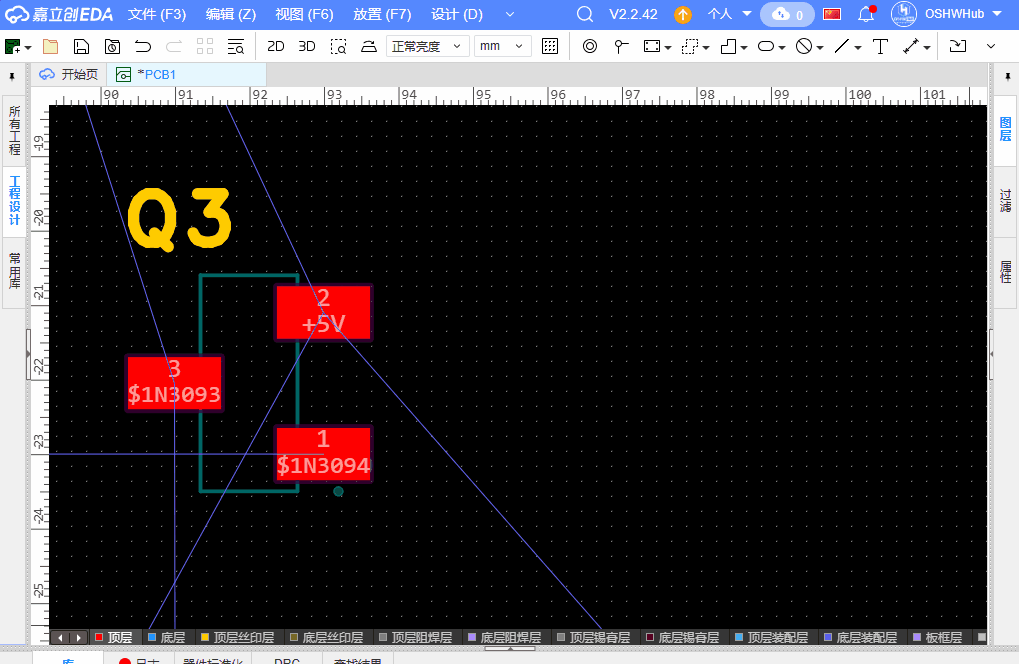

3.7 新建PCB、画板框、设规则

进入PCB后,通常先做三件事:

  1. 画板框
  2. 设设计规则
  3. 设层叠或图层显示

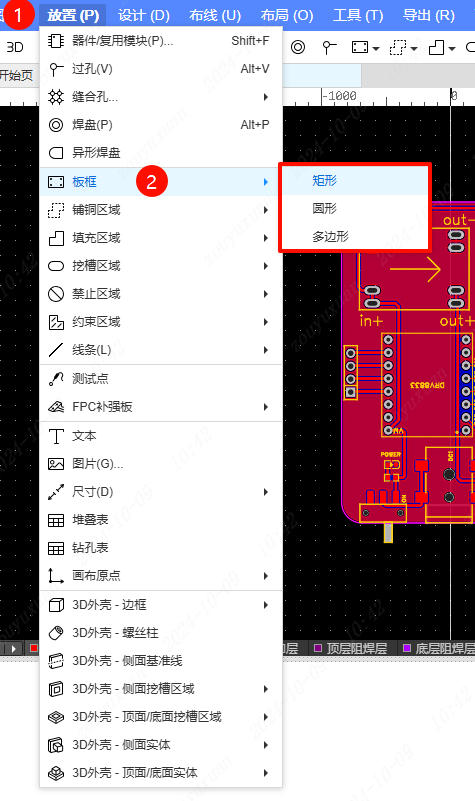

板框入口一般在 放置 -> 板框

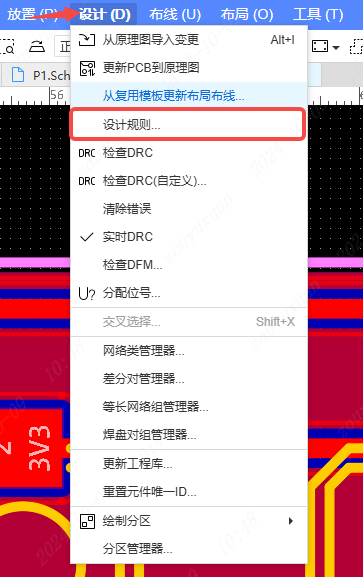

设计规则入口通常在 设计 -> 设计规则

新手在这一步最容易忽略的不是"怎么画板框",而是"规则先定"。

建议你在正式布线前至少先确认:

  • 最小线宽
  • 最小线距
  • 过孔尺寸
  • 铜皮与其他对象的安全间距
  • 差分、等长、网络类是否需要单独约束

3.8 PCB布局和布线

PCB阶段,布局优先级通常是:

  1. 连接器和结构相关器件先定位置
  2. 电源区靠近输入和负载
  3. MCU和晶振尽量靠近
  4. 通信接口靠近板边
  5. 大电流器件与敏感模拟器件分区

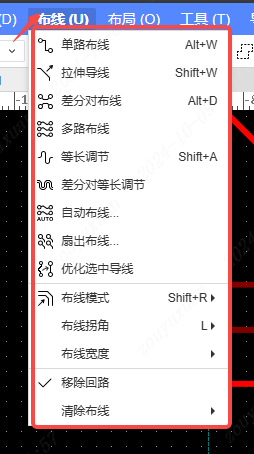

布线入口常见为 布线 -> 单路布线

布线时你要优先保证:

  • 电源线粗一点,回流路径短一点
  • 晶振线短且干净
  • USB、RS485、CAN、时钟、高速信号不要乱绕
  • 差分信号走线成对、尽量等长
  • 地不要被切割得太碎

3.9 铺铜

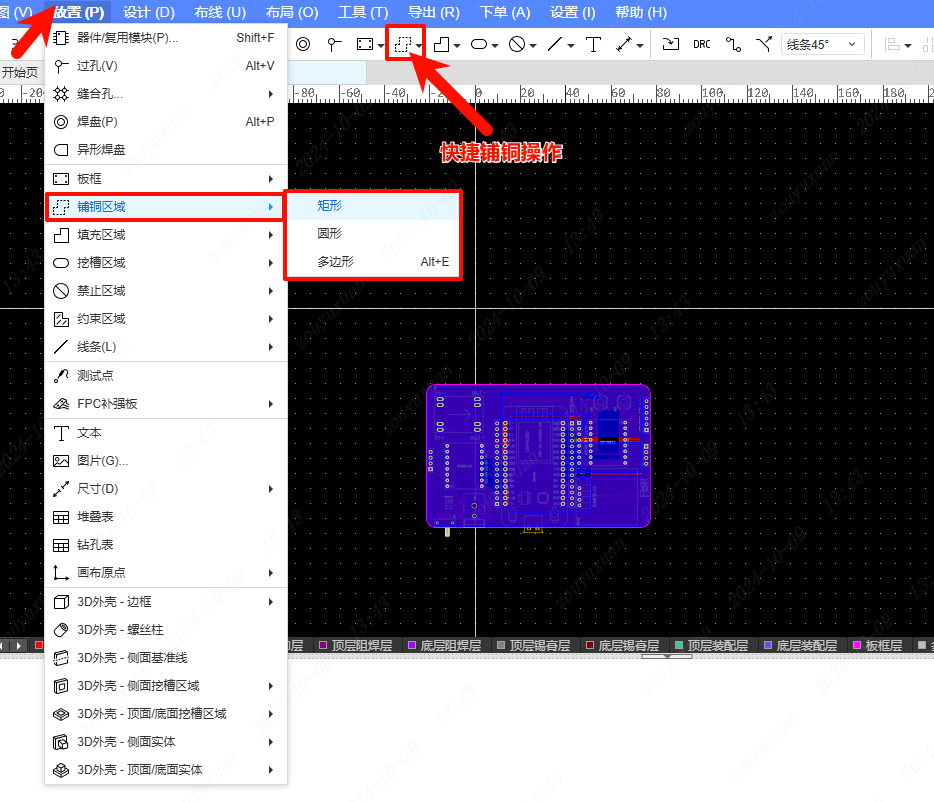

铺铜入口常见为 放置 -> 铺铜区域,也可以通过工具栏进入。

铺铜不是越多越好,关键是"回流路径是否合理"。

铺铜时建议确认:

  • 这块铜皮是接 GND 还是接别的网络
  • 有没有把关键走线包得过紧
  • 是否需要热焊盘
  • 修改走线后有没有重新铺铜

3.10 PCB DRC检查

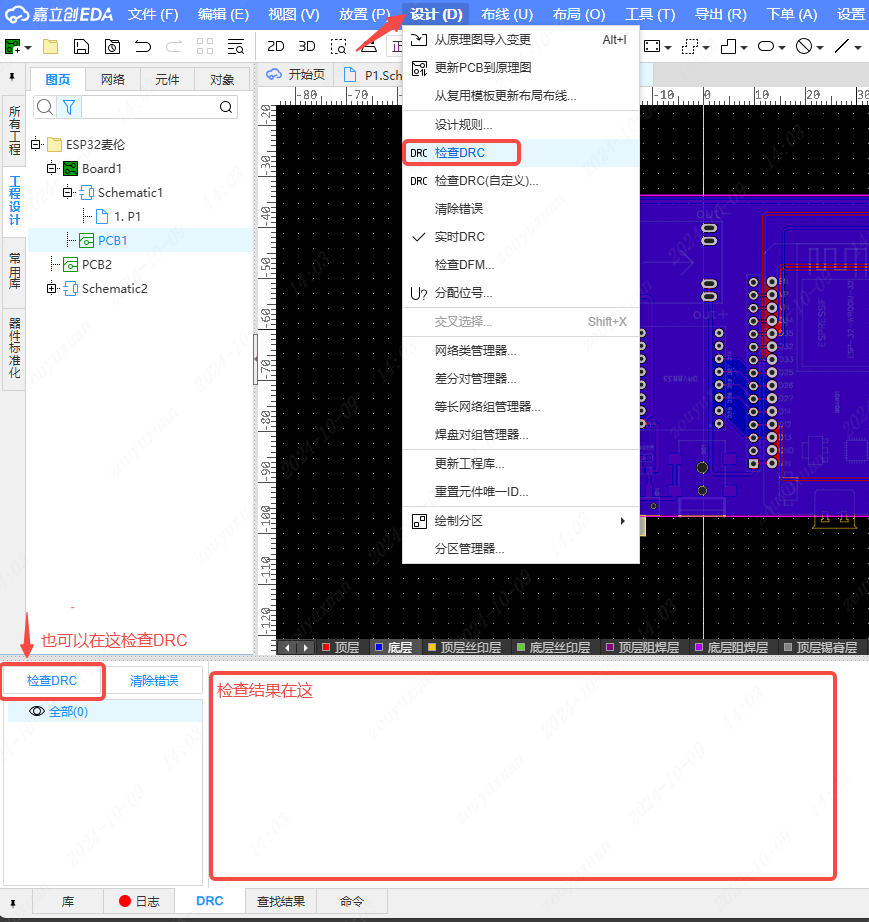

PCB完成后必须做DRC。入口通常是 设计 -> 检查DRC

你要重点看这些问题:

  • 线宽线距不满足工艺
  • 过孔、焊盘、开窗异常
  • 丝印压焊盘
  • 板框不闭合
  • 铜皮孤岛
  • 差分或等长没有满足要求

3.11 导出制造文件

嘉立创EDA支持直接导出:

  • BOM
  • 坐标文件
  • Gerber
  • PDF
  • DXF
  • 3D文件

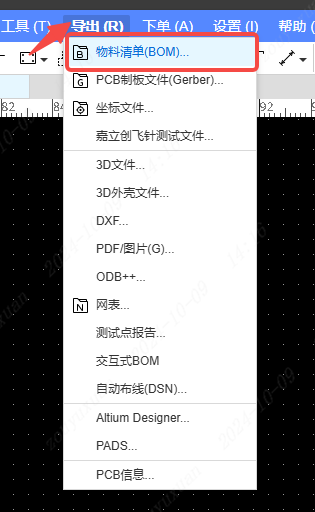

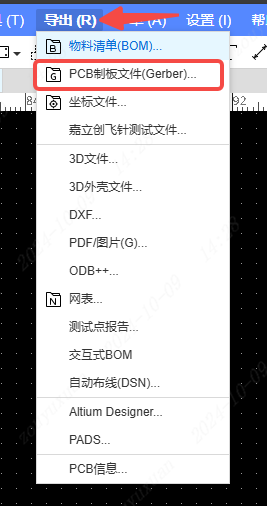

导出菜单示意:

最常用的三类文件:

  • BOM:给采购和贴片用
  • 坐标文件:给SMT贴片用
  • Gerber:给PCB制板用

Gerber导出界面:

3.12 PCB下单

如果你直接走嘉立创生态,专业版里就能一键下单PCB。

当然,你也可以把Gerber导出来,再去单独上传下单。

四、什么是嘉立创EDA扩展模块

简单理解,扩展模块就是给嘉立创EDA补功能的插件。

它可以做这些事:

  • 帮你自动布局、自动布线、自动铺铜
  • 帮你做设计检查、生成报告、聚焦热点网络
  • 帮你连接外部AI接口
  • 帮你接本地服务或第三方软件
  • 帮你做BOM、二维码、丝印、轮廓提取、图片处理

扩展通常以 .eext 包的形式安装,安装后在编辑器里作为菜单出现。

五、扩展模块在哪里找、怎么下载

5.1 官方获取入口

嘉立创官方用户指南明确提到,专业版当前已经提供 官方扩展广场

官方文档页里也给出了扩展获取说明:

5.2 两种下载方式

第一种,在线安装:

  • 打开专业版编辑器
  • 进入扩展管理器
  • 在线搜索扩展名
  • 直接安装

第二种,离线导入:

  • 在扩展广场找到扩展详情页
  • 下载 .eext 安装包
  • 回到编辑器导入该文件

如果你看到扩展详情页里提供了 GitHub、Gitee、飞书说明书或额外资源下载链接,那通常说明这个扩展除了 .eext 包之外,可能还依赖:

  • 本地服务端
  • 第三方软件
  • 独立脚本
  • 外部AI接口

这类扩展部署时要多看一眼详情页。

六、扩展模块怎么安装、怎么部署

6.1 专业版 V3 安装方法

官方文档给出的路径是:

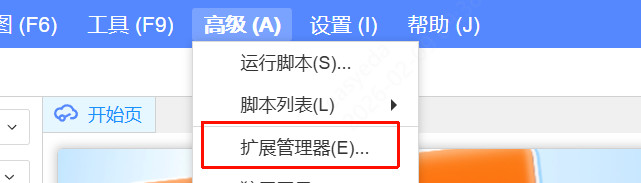

  • 高级 -> 扩展管理器

进入后,你可以:

  • 在线搜索并安装
  • 点击"导入"导入本地 .eext

安装完成后,切到"已安装",你还需要做三件事:

  1. 确认扩展已启用
  2. 需要的话勾选"显示在顶部菜单"
  3. 如果扩展要联网或连本地程序,打开"外部交互"

6.2 专业版 V2 安装方法

官方文档给出的路径是:

  • 设置 -> 扩展 -> 扩展管理器

然后点击"导入扩展",选择 .eext 文件即可。

如果启用后看不到菜单,一般要么是:

  • 没启用
  • 没显示到顶部菜单
  • 菜单入口在 高级 下面

6.3 什么叫"部署"

对普通用户来说,扩展部署通常就是:

  1. 下载 .eext
  2. 导入到嘉立创EDA
  3. 启用扩展
  4. 打开权限
  5. 必要时安装外部依赖
  6. 在对应菜单里运行

对开发者来说,部署通常是:

  1. 准备扩展源码
  2. 本地构建出 .eext
  3. 导入到EDA测试
  4. 验证后上传扩展广场

6.4 什么情况下要打开"外部交互"

官方文档明确写到,部分扩展会涉及外部交互功能,需要启用相应权限。

通常这些情况要开:

  • 访问自定义AI接口
  • 访问本地服务端
  • 通过 WebSocket 连外部程序
  • 联动浏览器、本地数据库或外部软件

一般这些情况可以不开:

  • 纯本地几何处理
  • 纯设计检查
  • 只在EDA内部读写对象的扩展

七、扩展模块怎么使用:通用方法

不管你装的是哪一个扩展,使用时几乎都可以按这个思路:

  1. 先判断它是原理图扩展、PCB扩展还是首页工具扩展。
  2. 打开正确的文档场景再运行它。
  3. 如果是对象类扩展,先选中目标器件、走线、图片或区域。
  4. 如果是报告类扩展,先确认工程数据完整,再运行检查。
  5. 如果是联动类扩展,先把本地服务或第三方软件启动好。
  6. 跑完后不要盲信结果,回到EDA里人工复核。

你可以把扩展理解成"高级工具",不是"自动替你背锅"。

八、常见扩展模块分类

下面这些名字和版本,是我在 2026-05-10 查阅嘉立创扩展广场时看到的结果,后续可能继续更新:

  • PCB自动化工具:v2.4.1
  • 图片轮廓提取器:v1.4.1
  • 交互式BOM(移植版):v2.4.1
  • AI 设计助手:v2.6.1
  • MCP Bridge:v1.5.4
  • 交互式BOM:v1.0.0
  • ESPConnect:v1.1.4
  • PCB RBR Autorouter:v1.2.3
  • PhySim DC仿真:v1.2.2
  • 二维码生成器:v2.3.1
  • CubeMX 引脚配置导入原理图:v1.0.0
  • Design Copilot:v1.0.5

基于扩展广场列表,常见可以分成几类:

  • 自动化布局布线类:PCB自动化工具、FreeRouting、PCB RBR Autorouter
  • 检查与报告类:Design Copilot、设计报告、AI 原理图检查助手
  • 图形与丝印类:图片轮廓提取器、图片布尔运算、二维码生成器、丝印一键生成
  • 外部联动类:PCB Blender 渲染工具、ESPConnect、LEYE、MCP Bridge
  • 仿真与辅助设计类:PhySim DC仿真、WaveDrom时序图、CubeMX引脚配置导入原理图

扩展广场列表页:

九、代表性扩展模块详细使用方法

9.1 PCB自动化工具

扩展页:https://ext.lceda.cn/item/oshwhub/pcb-automatic-tool

基于扩展广场详情页,这个扩展支持:

  • 管脚扇出打孔
  • 短线自动布线
  • 模块自动扇出打孔
  • 整版全自动模块化布局
  • 自动局部铺铜
  • 群组草图布线

扩展界面预览图:

适合什么场景:

  • BGA、QFN、细引脚器件先做扇出
  • 短连接密集、重复性强的局部走线
  • 模块化小板或重复板块布局

怎么装:

  1. 在扩展广场搜索 PCB自动化工具
  2. 下载或在线安装
  3. 进入扩展管理器启用
  4. 回到PCB文档场景使用

怎么用:

  1. 打开PCB文档
  2. 先选中要处理的对象或模块
  3. 从顶部菜单或 高级 菜单打开对应功能
  4. 先在局部区域试运行
  5. 跑完后立即做局部复核和DRC

使用建议:

  • 第一次不要直接整板自动化
  • 先拿一个小区域做试验
  • 自动铺铜、自动布局、自动短线布完以后,一定重新跑PCB DRC
  • 对高速、差分、阻抗敏感网络,不建议完全依赖自动结果

9.2 Design Copilot

扩展页:https://ext.lceda.cn/item/io-wy/jlc-design-copilot

基于扩展广场详情页,Design Copilot 的定位是统一工作台,功能主要包括:

  • 原理图检查
  • PCB检查
  • 热点网络排查
  • 报告回看
  • 自定义AI接口分析

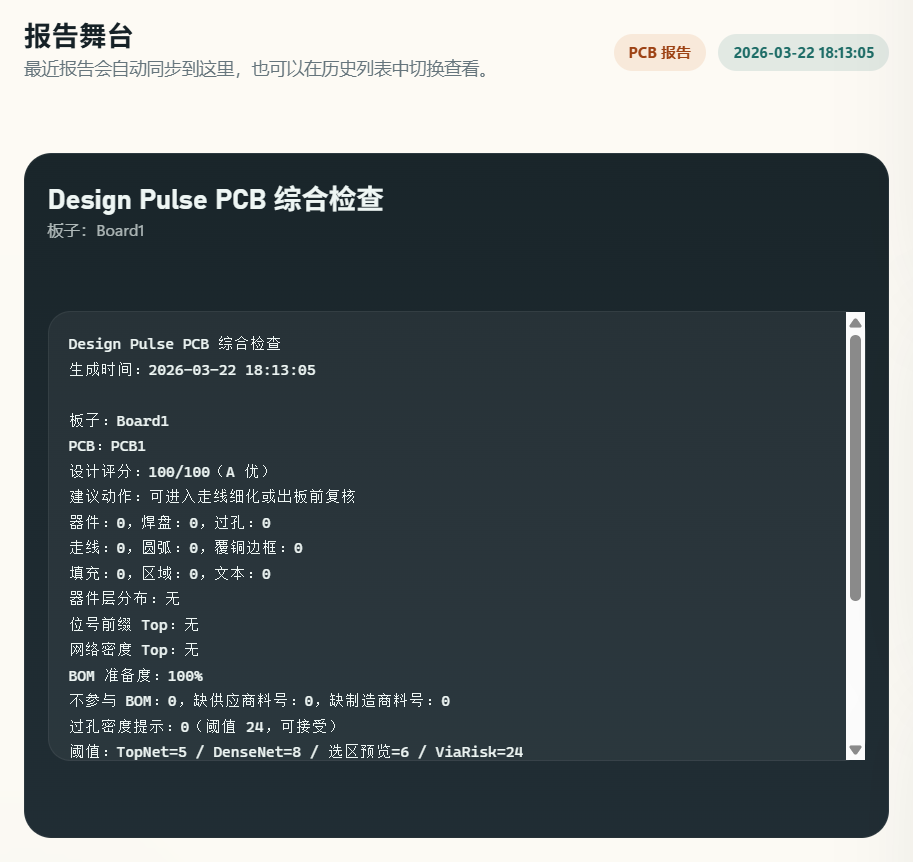

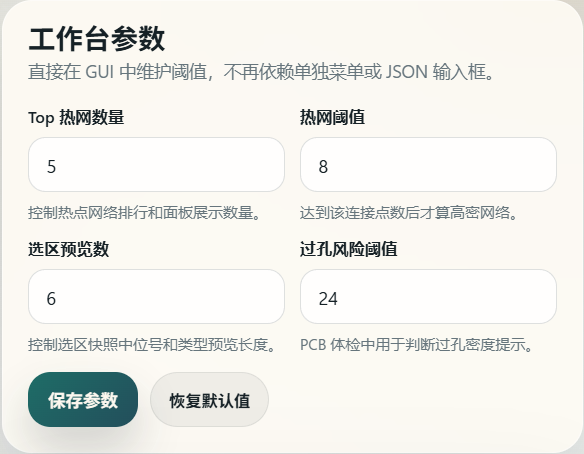

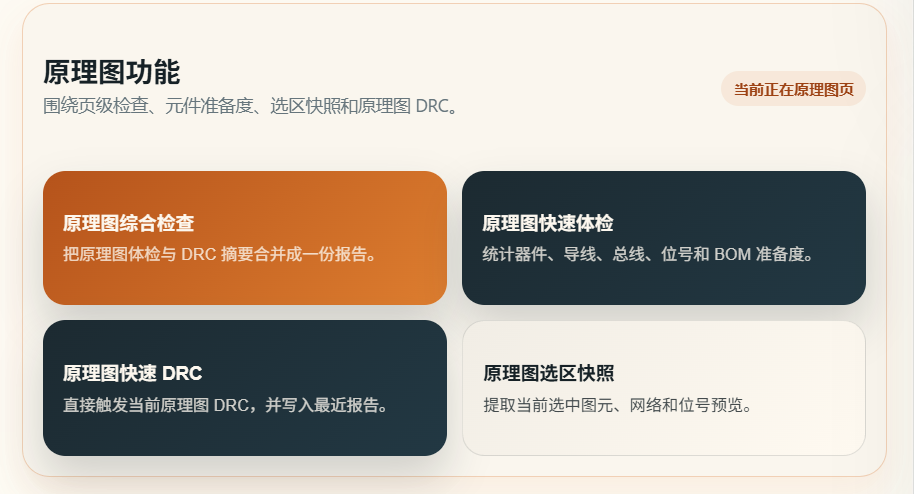

界面预览:

它适合做什么:

  • 新板第一次复核
  • 改版前后做差异化复盘
  • 快速看BOM准备度、缺位号、缺封装
  • 查热点网络和密集区域
  • 用自己的AI接口生成整改建议

怎么用:

  1. 安装并启用扩展
  2. 如果你要用AI能力,先打开"外部交互"
  3. 打开原理图或PCB
  4. 在菜单里点"打开工作台"
  5. 选择综合检查、快速体检、DRC快照或热点网络分析
  6. 如果配置了模型接口,再执行总结、整改建议或复核清单

注意:

  • 该扩展默认不绑定固定云服务
  • AI请求格式按 OpenAI 兼容 chat/completions 组织
  • AI结果只适合做辅助复核,不应该替代工程判断

9.3 图片布尔运算

扩展页:https://ext.lceda.cn/item/igbt2/lceda-pic-boolcalc

这个扩展适合处理:

  • PCB装饰图形
  • 铜皮艺术图
  • 丝印Logo组合
  • 图片/区域的并集、交集、差集、异或

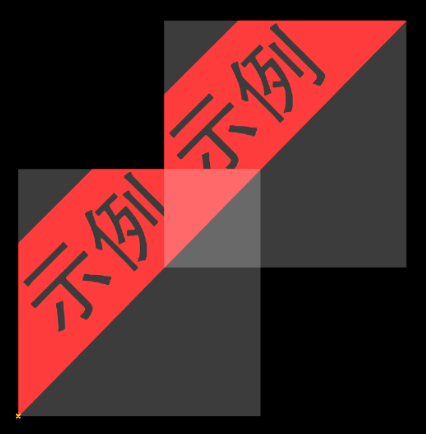

预览图:

基于扩展详情页,它的基本步骤是:

  1. 在PCB里选中 2 个图元
  2. 两个图元必须在同一图层
  3. 进入 图片布尔运算 菜单
  4. 选择交集、并集、差集或异或
  5. 扩展会生成新的结果图元

适合谁:

  • 想做彩色丝印、艺术板、Logo轮廓的用户
  • 需要快速做两个图形组合的用户

注意:

  • 仅支持2个图元参与一次运算
  • 运算后最好检查目标图层和制造可行性
  • 不要把装饰图形压在焊盘和关键丝印上

9.4 PCB Blender 渲染工具

扩展页:https://ext.lceda.cn/item/oshwhub/pcb-render-with-blender

这个扩展不是拿来设计PCB的,而是拿来 把PCB 3D模型送到 Blender 里做高质量渲染

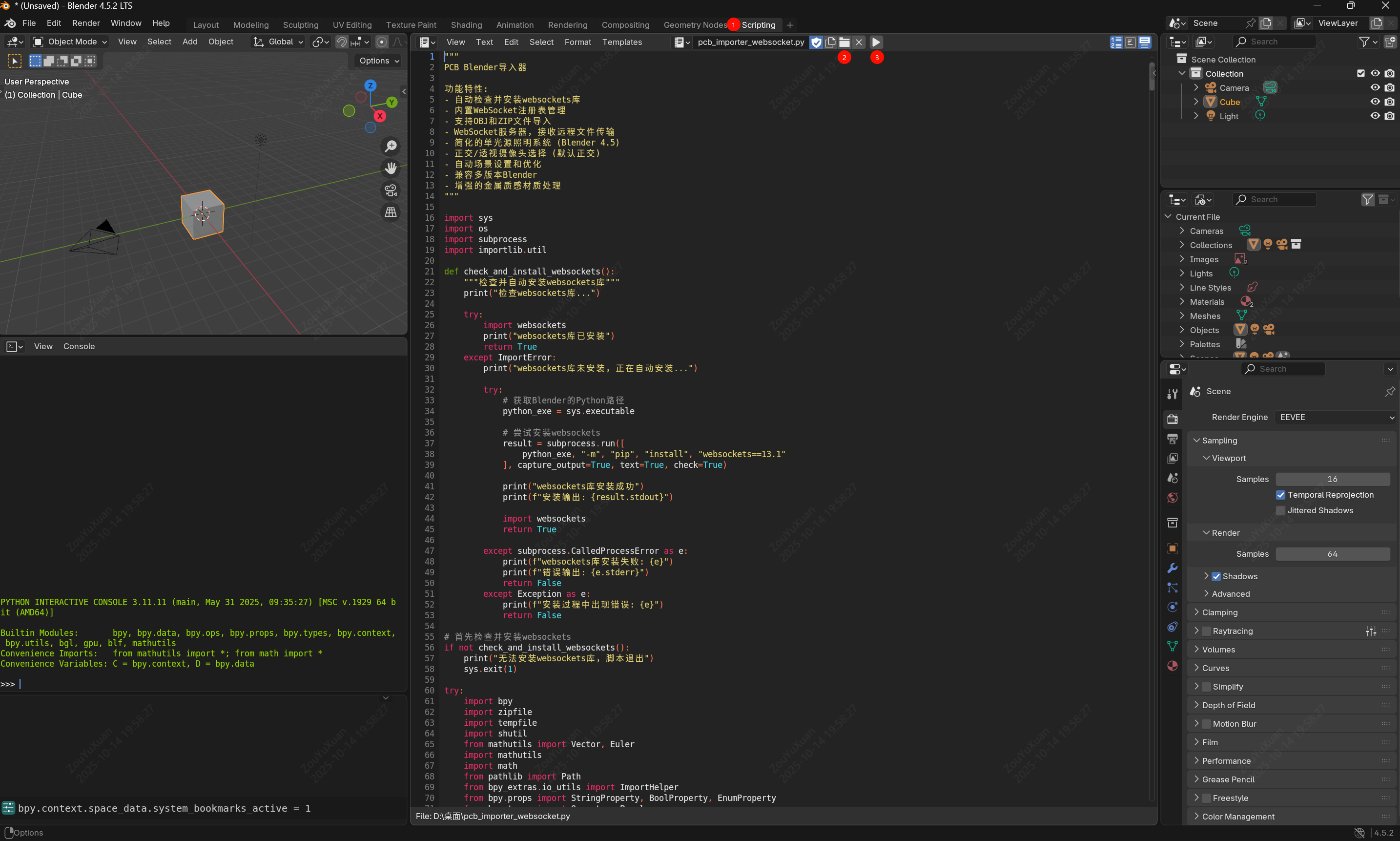

预览图:

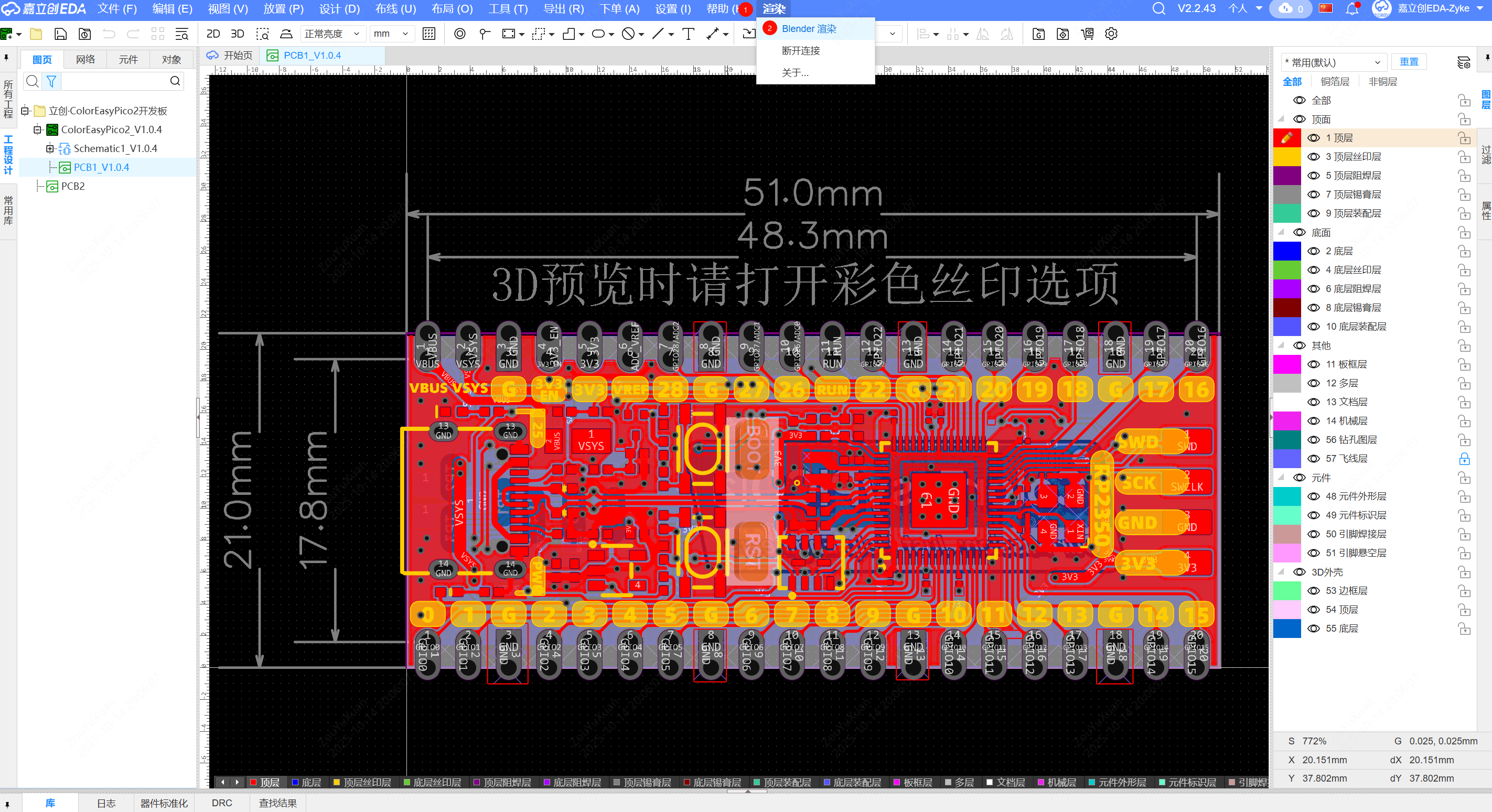

基于扩展广场详情页,它的部署方法比普通扩展多一步:

  1. 在EDA里安装并启用该扩展
  2. 打开"外部交互"权限
  3. 在电脑上安装 Blender
  4. 下载扩展页提供的导入脚本
  5. 在 Blender 的 Scripting 页面运行脚本
  6. 回到EDA,在PCB项目中点击 渲染 -> Blender 渲染
  7. 连接成功后,PCB模型会推送到 Blender

这类扩展最适合:

  • 做作品集展示
  • 做项目汇报配图
  • 做高质量宣传图

不适合:

  • 替代EDA设计和检查
  • 替代可制造性验证

9.5 LEYE 库存管理联动扩展

扩展页:https://ext.lceda.cn/item/fangs233/fangs-leye

基于扩展广场详情页,LEYE 这类扩展属于"本地服务联动型":

  • 需要在本地安装服务端
  • 需要扩展打开"外部交互"
  • 能和BOM、库存、CID、二维码扫码等联动

适合什么场景:

  • 你自己维护常用器件库存
  • 想把EDA里的BOM和自己的库存系统打通
  • 想把CID、采购记录、出入库信息和工程统一起来

部署要点:

  1. 装扩展
  2. 允许外部交互
  3. 再安装或启动它依赖的本地服务
  4. 在扩展设置里填本地服务地址

这类扩展的核心不是"下载安装到EDA里就结束",而是"EDA + 本地服务端"两头都要配好。

十、哪些扩展适合你

如果你是初学者,建议优先装这几类:

  • PCB自动化工具
  • Design Copilot
  • 二维码生成器
  • 图片轮廓提取器
  • 交互式BOM或交互式BOM(移植版)

如果你已经在做进阶项目,建议再看:

  • PCB RBR Autorouter
  • FreeRouting
  • ESPConnect
  • PhySim DC仿真
  • CubeMX 引脚配置导入原理图
  • PCB Blender 渲染工具

如果你在做AI联动或自动化编排,可以关注:

  • AI 设计助手
  • MCP Bridge
  • EasyEDA AI Bridge
  • JLCEDA AI Agent

十一、扩展常见问题与排错

11.1 装好了但看不到菜单

优先检查:

  • 扩展有没有启用
  • 有没有勾选"显示在顶部菜单"
  • 入口是不是在 高级 菜单下
  • 你打开的是不是正确的文档场景

11.2 扩展点了没反应

常见原因:

  • 你没先选对象
  • 扩展只支持PCB,你却在原理图里用
  • 扩展需要外部交互,但你没开权限
  • 扩展依赖本地服务或第三方软件,但它没启动

11.3 扩展可以运行,但结果不对

先排这几项:

  • 当前EDA版本是否满足扩展要求
  • 扩展版本是否太旧
  • 目标对象是否在支持范围内
  • 走线、铜皮、图片是否在同一图层
  • 是否存在锁定图层或未重建铺铜

11.4 自动化结果能不能直接信

不能。

自动化扩展适合做:

  • 预处理
  • 重复劳动加速
  • 大批量对象初步处理

但最后仍然要自己看:

  • DRC
  • 电源回流
  • 差分与等长
  • 丝印压焊盘
  • 铜皮孤岛
  • 结构干涉

十二、如果你想自己开发或部署一个扩展

这一部分参考的是嘉立创官方开发指南:

12.1 开发环境要什么

官方建议:

  • 使用 VS Code
  • 安装 Node.js
  • Node.js 版本不要低于 20.5.0
  • 使用官方 pro-api-sdk

官方文档还给出了 SDK 仓库:

bash 复制代码
git clone --depth=1 https://gitee.com/jlceda/pro-api-sdk.git

或者:

bash 复制代码
git clone --depth=1 https://github.com/easyeda/pro-api-sdk.git

初始化环境:

bash 复制代码
npm install

构建扩展:

bash 复制代码
npm run build

构建后,扩展包会输出到:

  • build/dist/

12.2 extension.json 里至少要看懂什么

官方文档里提到,扩展配置文件里这些字段很关键:

  • name
  • uuid
  • displayName
  • description
  • version
  • license
  • categories
  • entry

对初学者来说,你可以把它理解成:

  • name:内部名字,尽量规范、稳定
  • uuid:扩展唯一身份
  • displayName:在界面上显示的名字
  • entry:扩展主入口文件
  • categories:扩展类型分类

12.3 本地部署自己写的扩展

官方开发指南给出的导入方式是:

  • V2:设置 -> 扩展 -> 扩展管理器 -> 导入扩展
  • V3:高级 -> 扩展管理器 -> 导入

也就是说,你自己开发好的流程通常是:

  1. src/index.ts
  2. extension.json
  3. npm run build
  4. 得到 .eext
  5. 导入EDA测试
  6. 持续改代码,持续重新构建和重新导入

12.4 想发布到扩展广场,需要满足什么

官方扩展广场文档提到,上传扩展时至少要满足这些要求:

  • extension.json 要包含名称、唯一标识、显示名称、描述、版本、许可证等关键字段
  • 至少选择一个分类 categories
  • 需要自定义图标,不能直接用SDK默认图标
  • 入口文件 entry 必须存在且有效
  • README.md 要写清功能和使用方法
  • 如果有必要,补 CHANGELOG.md
  • 扩展中不要包含个人隐私信息

也就是说,真正对外发布一个扩展,门槛不是"能跑起来"就够,而是:

  • 能安装
  • 能说明白
  • 能维护
  • 能升级

十三、给初学者的一条最稳路线

如果你现在是第一次系统学嘉立创EDA,我建议你按这个顺序来:

  1. 先只学官方主流程:工程、原理图、转PCB、DRC、Gerber。
  2. 再装一个 PCB自动化工具,体验自动化布局布线。
  3. 再装一个 Design Copilot,体验工程检查和报告。
  4. 如果你做展示图,再装 PCB Blender 渲染工具
  5. 如果你做丝印和图形处理,再装 图片轮廓提取器图片布尔运算二维码生成器
  6. 如果你要做AI联动或本地服务联动,再研究 外部交互MCP BridgeLEYE 这类扩展。

这条路线最稳,因为它不会让你一上来就陷进"插件很多,但主流程不会"的坑里。

十四、本文参考链接

官方文档:

扩展广场与示例扩展页:

图片说明:

  • 文中大部分流程图来自嘉立创EDA专业版官方文档
  • 部分扩展示意图来自对应扩展在嘉立创扩展广场的公开详情页
  • 如果后续官方更新了图片资源地址,个别远程图片可能需要刷新或替换
