磁盘伺服系统详解：硬盘内部精密的“自动驾驶仪”

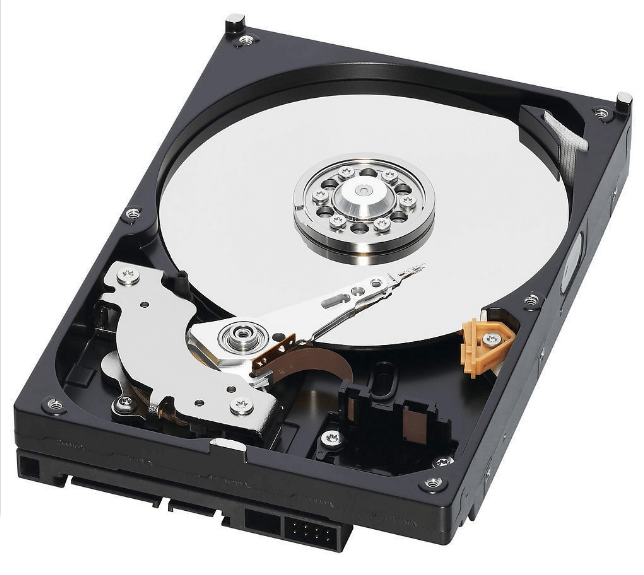

当你向硬盘保存一份文件时，磁头需要在数毫秒的时间内，以纳米级的精度找到目标位置，并在飞行高度仅相当于几个分子直径的盘片表面完成数据读写。支撑这一切的，并非简单的机械结构，而是一套完整的闭环控制系统------磁盘伺服系统（Disk Servo System）。它决定了硬盘的寻道速度、磁道密度上限以及长期运行的可靠性。

一、伺服系统的核心作用
二、系统组成与功能
三、伺服数据的盘片布局演变
- [1. 专用伺服面（Dedicated Servo）](#1. 专用伺服面（Dedicated Servo）)
- [2. 嵌入式伺服（Embedded Servo / Sector Servo）](#2. 嵌入式伺服（Embedded Servo / Sector Servo）)
四、工作原理：从寻道到跟踪
- 阶段一：寻道（Seek）
- [阶段二：磁道跟踪（Track Following）](#阶段二：磁道跟踪（Track Following）)
五、现代硬盘面临的关键挑战
六、总结

一、伺服系统的核心作用

磁盘伺服系统的根本任务是控制磁头在盘片径向上的精确位置。其工作可以分解为两个核心场景：

寻道（Seek）：将磁头从当前磁道快速移动到目标磁道；
磁道跟踪（Track Following）：在读写数据过程中，将磁头稳定在目标磁道的中心线上，抑制各种外部和内部的扰动。

现代硬盘的磁道宽度通常小于 100 纳米，磁头偏离中心线的容差往往只有几纳米。如果没有伺服系统的实时修正，盘片的微小振动、温度变化或外部冲击都会直接导致读写失败甚至物理划伤。

二、系统组成与功能

一套完整的磁盘伺服系统由机械执行机构、传感读取链路和控制决策单元三部分组成：

组成部分	关键器件	功能说明
执行机构	音圈电机（VCM, Voice Coil Motor）、磁头臂、轴承	接收电流信号，产生旋转力矩，驱动磁头臂在盘片上方摆动，是系统的"肌肉"。
传感链路	磁头（GMR/TMR读元件）、前置放大器、ADC	读取盘片上预先写入的伺服图案（Servo Pattern），将其转换为数字位置信号。
控制单元	伺服 DSP / 微处理器、固件算法	运行控制律（如 PID、自适应控制），计算电流指令，同时协调寻道曲线规划与振动补偿。

值得注意的是，磁头在这里扮演了双重角色：它既是数据读写的终端，也是位置检测的传感器。这种设计避免了额外物理传感器的引入，但也要求伺服读取通路与数据通路共享硬件资源。

三、伺服数据的盘片布局演变

伺服系统需要"参考基准"来知道磁头当前在哪里。这个基准就是盘片上的伺服图案。其布局方式经历了两代重要的技术变迁：

1. 专用伺服面（Dedicated Servo）

早期的多盘片硬盘会专门划出一个盘面的全部区域用于存储位置信息。所有磁头通过机械联动共用一个位置参考。

缺点：不同盘片的热膨胀系数和机械公差无法实时同步，随着磁道密度提高，一个盘面的误差会被放大到其他盘面，很快成为瓶颈。

2. 嵌入式伺服（Embedded Servo / Sector Servo）

现代硬盘采用的方案是在每个盘面的每个磁道上，周期性地插入伺服楔（Servo Wedges）。盘片被划分为交替出现的伺服区和数据区：

复制代码

[伺服楔] → [间隙] → [数据扇区] → [伺服楔] → ...

优势：每个磁头独立感知自身位置，不受其他盘面形变影响，支持极高的磁道密度（TPI, Tracks Per Inch）。
代价：伺服楔占用了约 5%--10% 的盘片物理面积，这是硬盘容量与定位精度之间的固有权衡。

四、工作原理：从寻道到跟踪

伺服系统的工作流程分为两个紧密衔接的阶段：

阶段一：寻道（Seek）

当收到读写指令后，控制器首先计算当前磁头位置与目标磁道的距离，并规划一条速度曲线 （通常为 S 曲线或近似时间最优曲线）。通过改变音圈电机中的电流大小和方向，磁头臂经历"加速---匀速（长距离时）---减速"的过程，快速逼近目标磁道。此阶段的核心指标是寻道时间 和功耗。

阶段二：磁道跟踪（Track Following）

磁头到达目标磁道后，系统切换为高精度反馈控制模式。磁头持续读取嵌入式伺服图案（通常采用四 burst 模式：A、B、C、D），通过比较相邻 burst 的信号幅值或相位，解算出位置误差信号（PES, Position Error Signal）。

控制器根据 PES 实时调整 VCM 的驱动电流，将误差压制在允许范围内。此时的控制环路带宽、采样率（通常由伺服楔经过频率决定）和算法鲁棒性，直接决定了磁头能否抵抗以下扰动：

可重复偏摆（RRO, Repeatable Run-Out）：由盘片质心偏移、轴承公差、电机磁滞等引起，其频率与主轴转速同步。系统可通过**重复控制（Repeatable Control）**或前馈补偿进行抑制。
非重复偏摆（NRRO, Non-Repeatable Run-Out）：由气流湍流、外部振动、电子噪声等随机因素引起，无法提前预测，只能依赖反馈环路的高带宽和快速响应能力进行压制。

五、现代硬盘面临的关键挑战

随着硬盘磁道密度向数十万 TPI 演进，伺服系统需要应对更多物理极限问题：

挑战领域	具体表现	应对策略
旋转振动（RV）	在服务器机箱中，邻近硬盘的旋转或冷却风扇会引起多轴振动，导致磁头瞬间偏离。	企业级硬盘集成角加速度计，通过前馈控制（如 RV Compensation）提前抵消振动影响。
热膨胀漂移	长时间写入使磁头与盘片局部升温，导致盘片材料微膨胀，原本对准的磁道发生纳米级偏移。	采用热漂移补偿算法，根据温度模型或伺服回读信号趋势动态调整跟踪目标。
自伺服写入（SSTW）	制造硬盘时，如何在缺乏外部精密光学定位系统的条件下，将纳米级精度的伺服图案写入盘片？	利用盘片上初步刻印的粗略伺服轨道作为临时基准，通过自举（Self-propagation）方式迭代生成高精度图案，逐步降低误差。
伺服采样率限制	盘片转速固定（如 7200 RPM），伺服楔经过磁头的频率存在上限，限制了控制环路的更新速度。	通过多速率控制、状态观测器（Observer）在两次采样之间预测磁头轨迹，补偿时间上的信息缺口。

六、总结

磁盘伺服系统是硬盘驱动器中最容易被忽视、却最核心的技术之一。它不仅是简单的"电机驱动"，而是一套融合了精密机械、电磁传感、数字信号处理和控制理论的复杂工程系统。

从嵌入式伺服楔的巧妙布局，到音圈电机的电流微调，再到对热膨胀与外部振动的主动补偿，伺服系统始终在纳米级的尺度上执行着高速的感知与决策。正是这套系统的存在，才使得基于磁记录的大容量存储在数十年间得以持续演进。
