AiP7550GD893.TR 是中微爱芯推出的一款低压差线性稳压器芯片（LDO），属于 AiP75XX 系列中的 5.0V 固定输出版本。它采用 SOT89-3 贴片封装，最大输出电流 200mA，最高输入电压 30V，主打低功耗、低压差、高稳定性，适合各种小功率电源稳压场景。
芯片概述
AiP7550 是一款三端固定输出线性稳压器，输入电压范围宽，输出电压精准稳定在 5.0V。它的设计思路很直接：用最少的元件实现稳定的电压输出。芯片内部集成了基准电压源、误差放大器、调整管和反馈网络，外围只需要两颗电容就能工作。
这颗芯片最大的特点是静态电流极低------空载时只有 1.5μA 左右，对于电池供电的设备来说，这个功耗几乎可以忽略不计。同时它的压差很小，输入输出之间只需要 20mV 的压差就能稳定工作（1mA 负载时），意味着可以用接近输出电压的输入电源，减少能量损耗。
AiP7550GD893.TR 采用 SOT89-3 封装，体积小巧，适合空间受限的便携设备。同系列还有 TO92 直插封装可选，满足不同安装需求。
主要特点
固定 5.0V 输出：输出电压精度 ±2%，无需外部电阻分压
最大输出电流 200mA：满足大多数小功率数字电路供电需求
宽输入电压范围：最高支持 30V 输入，兼容多种电源
超低静态电流：空载约 1.5μA，电池应用极省电
低压差（LDO）：1mA 负载时压差仅 20mV，效率高
低温度系数：±0.4mV/°C，全温度范围输出稳定
高电源抑制比：对输入纹波抑制能力强，输出干净
内置保护功能：
过流保护：输出短路或过载时自动限流
短路保护：输出端短路不会损坏芯片
两种封装可选：SOT89-3（贴片）和 TO92（直插）
管脚排列与功能
AiP7550GD893.TR 采用 SOT89-3 封装，3 个引脚，排列如下：
| 引脚 | 名称 | 功能 |
|---|---|---|
| 1 | GND | 接地端 |
| 2 | VIN | 电源输入端 |
| 3 | VOUT | 稳压输出端 |
SOT89-3 封装的引脚间距 1.5mm，塑封体尺寸 4.5mm×2.5mm，非常适合 PCB 空间紧张的设计。
TO92 直插封装的引脚排列为：GND（左）、VIN（中）、VOUT（右），引脚间距 1.27mm，方便手工焊接和原型调试。

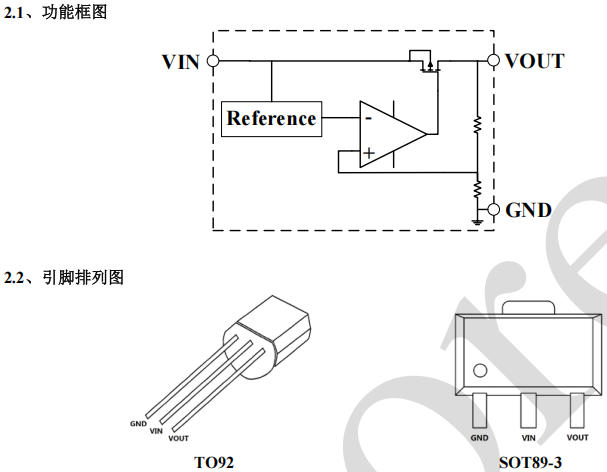

内部功能框图
芯片内部结构非常简单，核心是一个负反馈环路：
基准电压源（Reference）：产生稳定的参考电压，作为输出电压的基准
误差放大器：比较输出电压采样值和基准电压，输出误差信号
调整管（Pass Transistor）：根据误差信号调节导通程度，稳定输出电压
反馈分压网络：将输出电压按比例反馈到误差放大器
工作过程：当输出电压因负载变化或输入波动而偏离 5.0V 时，误差放大器检测到偏差，控制调整管的导通电阻，把输出电压拉回设定值。整个环路响应快，稳压精度高。
关键电气参数
| 参数 | 典型值 |
|---|---|
| 输出电压 | 5.0V（±2% 精度） |
| 最大输出电流 | 200mA |
| 最大输入电压 | 30V |
| 压差（1mA 负载） | 20mV |
| 静态电流（空载） | 1.5μA |
| 负载调整率 | 10mV |
| 线性调整率 | 0.4mV/V |
| 温度系数 | ±0.4mV/°C |
| 工作温度范围 | -40°C ~ +85°C |
典型应用电路
AiP7550 的应用极其简单，典型电路只需要三颗元件：
元件说明：
C1（10μF）：输入滤波电容，稳定输入电压，抑制纹波
C2（10μF）：输出滤波电容，改善瞬态响应，降低输出噪声
设计要点：
输入电压至少比输出高 0.5V 以上（考虑压差和余量），但不超过 30V
电容尽量靠近芯片引脚放置，减少寄生电感
大负载变化时，可适当增大输出电容改善瞬态响应
应用场景
AiP7550 适合所有需要稳定 5V 供电的小功率场合：
单片机供电：给 8051、STM8、AVR 等 5V MCU 提供干净电源
传感器模块：温湿度传感器、压力传感器等需要稳定参考电压
电池供电设备：手持设备、遥控器、无线模块，利用超低静态电流延长续航
工业控制：PLC 辅助电源、传感器接口电路
家电产品：小家电控制板、LED 指示灯驱动
通信模块：给蓝牙、WiFi、LoRa 等模块提供 5V 稳压
同系列产品
AiP75XX 系列覆盖常用电压档，方便选型：
| 型号 | 输出电压 | 典型应用 |
|---|---|---|
| AiP7525 | 2.5V | 低电压数字电路、基准源 |
| AiP7530 | 3.0V | 3V 逻辑电路、电池设备 |
| AiP7533 | 3.3V | 3.3V MCU、通信芯片 |
| AiP7536 | 3.6V | 锂电池应用、LED 驱动 |
| AiP7540 | 4.0V | 特殊电压需求 |
| AiP7544 | 4.4V | 特殊电压需求 |
| AiP7550 | 5.0V | 传统 5V 系统、USB 设备 |
总结
AiP7550GD893.TR 是一款非常实用的低压差线性稳压器芯片，核心优势是"简单+省电"。外围只需要两颗电容就能工作，静态电流低至 1.5μA，对于电池供电或长期运行的设备来说，这个功耗几乎可以忽略。30V 的宽输入范围让它能兼容各种电源，200mA 的输出能力足以应对大多数小功率数字电路。
如果你需要一个稳定的 5V 电源，又不想折腾复杂的开关电源，AiP7550 是个省心的选择。SOT89-3 封装体积小，适合量产；TO92 封装方便调试。同系列还有 2.5V 到 5.0V 多种电压版本，选型很灵活。
