vivado2018.2固化程序方法之.bin文件固化法

怕自己长时间不用又忘了，来记录一下。

首先我们平时一个工程成功后会生成.bit文件对吧。

然后我们这样做。

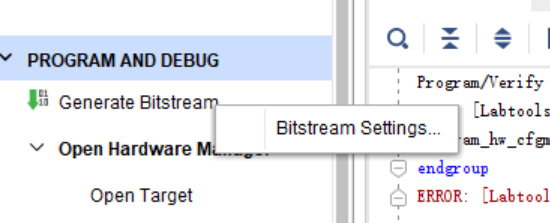

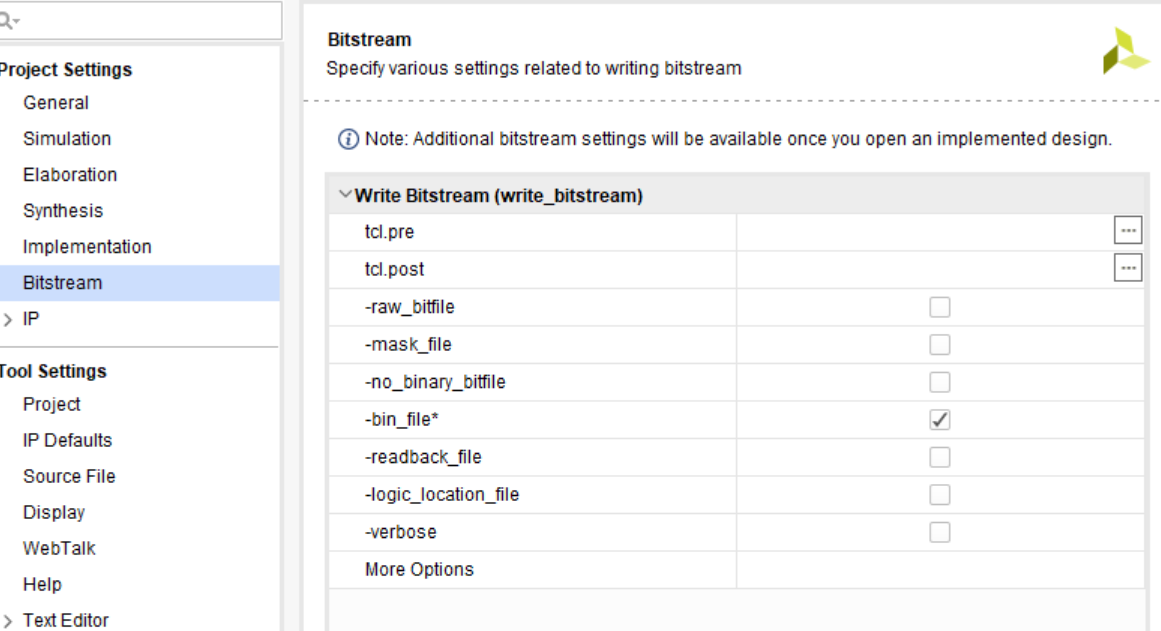

上面的generate bitstream 右键，点击bitstream settings -> 弹出下面对话框，在bitstream下

-bin_file右边勾选上 OK后重新生成generate bitstream 完成后在原来的.bit文件的后面就出现了.bin文件，具体是在

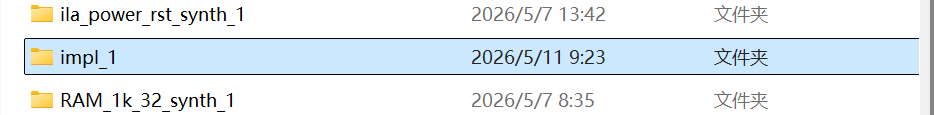

下面的 impl_i 文件夹下

然后固化过程如下

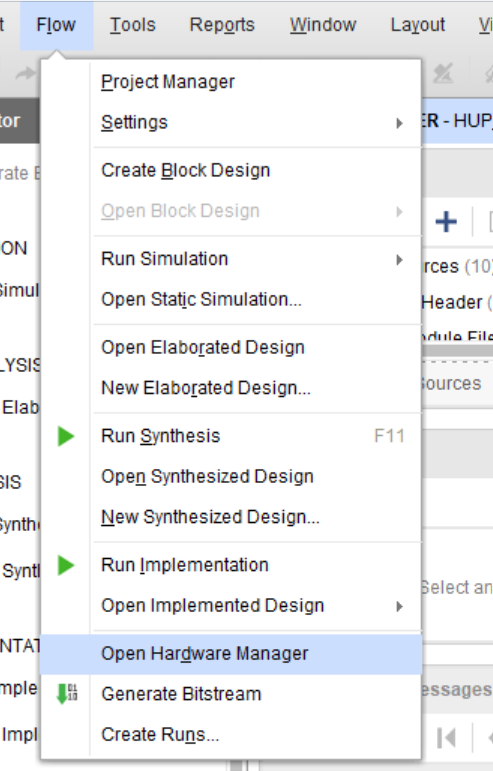

flow -> open hardware manager

1. 连接下载器 → Open Hardware → Auto Connect
2. 在硬件窗口看到你的 FPGA 芯片
3. 右键芯片 → Add Configuration Memory Device
4. 搜索选择你板子的 Flash 型号（必须正确）这一步因为原来没这个flash，后来替换了一个文件后增加了这个flash就可以正常烧录了，所以vivado上有些flash还是不支持的。我用的w25q128之类的，vivado本身就不支持，后来替换了指定文件后就可以了，要不然还得用ise14.7来烧录好麻烦。
5. 弹出烧录窗口：
   • Configuration File ：直接选择你刚才生成的 .bin 文件
   • 其他默认不动
6. 点击 OK 开始烧录

✅ 烧录完成 → 断电重启 → 固化成功！

另一种固化方法是生成.mcs，我没尝试，搜了下方法，大家可以自己试一下

Vivado 固化程序（烧录 Flash）完整步骤

Vivado 固化程序的核心是：先生成比特流 (.bit) → 再生成固化文件 (.mcs) → 最后烧录到 FPGA 的 Flash 芯片，断电后程序不会丢失。

我给你整理了最通用、一步不落地完整流程，适用于绝大多数 Xilinx FPGA（zynq/7 系列 /ultrascale 都通用）。

---

一、前提条件

1. 工程已编译完成，比特流（.bit 文件）已生成
2. 开发板连接 JTAG 下载器，电脑识别到硬件
3. 知道你板子上Flash 芯片型号（如：S25FL256S、N25Q256 等，原理图可查）

---

二、第一步：生成比特流 .bit 文件

如果还没生成，先做这一步：

1. 左侧流程栏点击 Generate Bitstream
2. 等待综合、实现、生成比特流完成
3. 弹出对话框直接点 Cancel（不要直接下载）

---

二、第二步：生成固化文件 .mcs（最关键）

1. 顶部菜单栏：Tools → Generate Memory Configuration File
2. 弹出窗口按如下配置：
   • Format ：选择 MCS
   • Memory Part ：选择你板子上的Flash 型号（必须选对）
   • Filename ：输出文件名（自己命名，如 design.mcs）
   • Load Bitstream Files ：点击 Add 选择你工程生成的 .bit 文件
   • Interface ：一般选 SPIx1 / SPIx4（常用 x4）
3. 点击 OK ，生成 .mcs 固化文件

---

三、第三步：打开硬件管理器，烧录固化文件

1. 左侧点击 Open Hardware → Open Target → Auto Connect
2. 连接成功后，在硬件窗口看到你的 FPGA 芯片
3. 右键芯片 → Add Configuration Memory Device
4. 在弹出列表里再次选择你的 Flash 型号（和第二步一致）
5. 弹出 Program Configuration Memory Device 窗口
   • Configuration file ：选择刚才生成的 .mcs 文件
6. 点击 OK 开始烧录

---

四、第四步：烧录完成后重启生效

1. 等待进度条到 100%，显示 Successfully
2. 给开发板断电 → 重新上电
3. FPGA 会自动从 Flash 加载程序，固化完成！
