微信小程序中使用canvas实现雷达图及标签对角显示（实现雷达图标签的标准做法）

Greg_Zhong2026-05-12 11:40

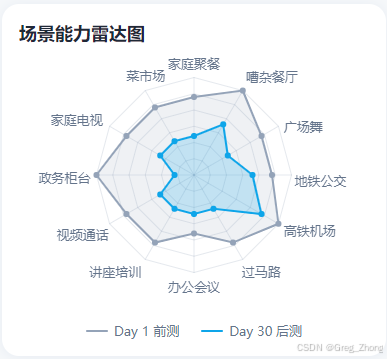

一、效果图

二、完整代码及实现步骤

javascript 复制代码
Page({
  data: {
    currentTab: 0,
    tabs: ['SADL满意度', '场景适应', 'CHHIE-S'],

    // 12角雷达图（顺时针标签）
    sceneList: [
      { name: '家庭聚餐', category: '社交与餐饮', before: 4, after: 2, change: -2 },
      { name: '嘈杂餐厅', category: '社交与餐饮', before: 5, after: 3, change: -2 },
      { name: '广场舞', category: '社交与餐饮', before: 4, after: 2, change: -2 },
      { name: '地铁公交', category: '公共交通与出行', before: 4, after: 3, change: -1 },
      { name: '高铁机场', category: '公共交通与出行', before: 5, after: 4, change: -1 },
      { name: '过马路', category: '公共交通与出行', before: 4, after: 2, change: -2 },
      { name: '办公会议', category: '职场与教育', before: 3, after: 2, change: -1 },
      { name: '讲座培训', category: '职场与教育', before: 4, after: 2, change: -2 },
      { name: '视频通话', category: '数字化与服务', before: 4, after: 2, change: -2 },
      { name: '政务柜台', category: '数字化与服务', before: 5, after: 1, change: -4 },
      { name: '家庭电视', category: '家庭与个人', before: 4, after: 2, change: -2 },
      { name: '菜市场', category: '家庭与个人', before: 4, after: 2, change: -2 }
    ],

    // 雷达图数据
    sceneRadarData: {
      before: [4, 5, 4, 4, 5, 4, 3, 4, 4, 5, 4, 4],
      after: [2, 3, 2, 3, 4, 2, 2, 2, 2, 1, 2, 2]
    },
    // 雷达图标签位置
    radarLabels: [],
  },

  onLoad() {
    this.initRadar();
  },

//每一个标签，支持标签上下左右微调、角度的微调
initRadar() {
  const canvasSize = 260; // px
  const centerX = canvasSize / 2;
  const centerY = canvasSize / 2;

  // 与Canvas绘制逻辑完全一致的雷达半径
  const radarRadius = canvasSize * 0.75 / 2; // = 97.5px
  const sides = 12;
  const angleStep = (2 * Math.PI) / sides; // 30度 = π/6弧度

  const labels = [];

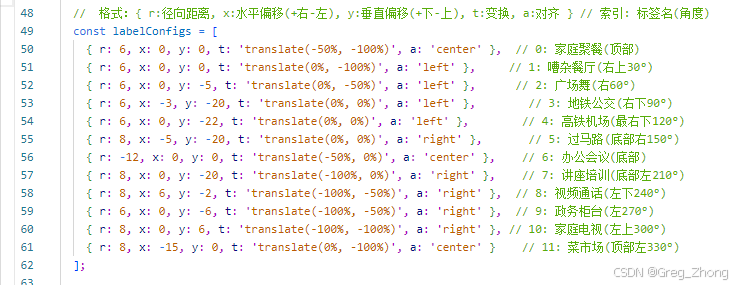

  //  格式：{ r:径向距离, x:水平偏移(+右-左), y:垂直偏移(+下-上), t:变换, a:对齐 } // 索引: 标签名(角度)
  const labelConfigs = [
    { r: 6, x: 0, y: 0, t: 'translate(-50%, -100%)', a: 'center' },  // 0: 家庭聚餐(顶部)
    { r: 6, x: 0, y: 0, t: 'translate(0%, -100%)', a: 'left' },     // 1: 嘈杂餐厅(右上30°)
    { r: 6, x: 0, y: -5, t: 'translate(0%, -50%)', a: 'left' },      // 2: 广场舞(右60°)
    { r: 6, x: -3, y: -20, t: 'translate(0%, 0%)', a: 'left' },        // 3: 地铁公交(右下90°)
    { r: 6, x: 0, y: -22, t: 'translate(0%, 0%)', a: 'left' },        // 4: 高铁机场(最右下120°)
    { r: 8, x: -5, y: -20, t: 'translate(0%, 0%)', a: 'right' },       // 5: 过马路(底部右150°)
    { r: -12, x: 0, y: 0, t: 'translate(-50%, 0%)', a: 'center' },    // 6: 办公会议(底部)
    { r: 8, x: 0, y: -20, t: 'translate(-100%, 0%)', a: 'right' },    // 7: 讲座培训(底部左210°)
    { r: 8, x: 6, y: -2, t: 'translate(-100%, -50%)', a: 'right' },  // 8: 视频通话(左下240°)
    { r: 6, x: 0, y: -6, t: 'translate(-100%, -50%)', a: 'right' },  // 9: 政务柜台(左270°)
    { r: 8, x: 0, y: 6, t: 'translate(-100%, -100%)', a: 'right' }, // 10: 家庭电视(左上300°)
    { r: 8, x: -15, y: 0, t: 'translate(0%, -100%)', a: 'center' }    // 11: 菜市场(顶部左330°)
  ];

  for (let i = 0; i < sides; i++) {
    const angle = i * angleStep - Math.PI / 2;
    const c = labelConfigs[i];

    // 基础位置计算 + 独立微调
    let x = centerX + (radarRadius + c.r) * Math.cos(angle) + c.x;
    let y = centerY + (radarRadius + c.r) * Math.sin(angle) + c.y;

    labels.push({
      name: this.data.sceneList[i].name,
      left: x,
      top: y,
      align: c.a,
      transform: c.t
    });
  }

  this.setData({ radarLabels: labels }, () => {
    this.drawSceneRadar(canvasSize, canvasSize);
  });
},

  // 绘制雷达图（保持不变，因为已经使用px单位）
  drawSceneRadar(canvasWidth, canvasHeight) {
    const ctx = wx.createCanvasContext('sceneRadarCanvas', this);
    const centerX = canvasWidth / 2;
    const centerY = canvasHeight / 2;
    const radius = Math.min(centerX, centerY) * 0.75; // 雷达图占Canvas的75%
    const sides = 12;
    const angleStep = (2 * Math.PI) / sides;

    // 清空画布
    ctx.clearRect(0, 0, canvasWidth, canvasHeight);

    // 绘制背景网格（6层）
    ctx.setStrokeStyle('rgba(148, 163, 184, 0.25)');
    ctx.setLineWidth(1);

    for (let i = 1; i <= 6; i++) {
      ctx.beginPath();
      const r = (radius / 6) * i;
      for (let j = 0; j < sides; j++) {
        const angle = j * angleStep - Math.PI / 2;
        const x = centerX + r * Math.cos(angle);
        const y = centerY + r * Math.sin(angle);
        j === 0 ? ctx.moveTo(x, y) : ctx.lineTo(x, y);
      }
      ctx.closePath();
      ctx.stroke();
    }

    // 绘制轴线
    ctx.beginPath();
    for (let i = 0; i < sides; i++) {
      const angle = i * angleStep - Math.PI / 2;
      const x = centerX + radius * Math.cos(angle);
      const y = centerY + radius * Math.sin(angle);
      ctx.moveTo(centerX, centerY);
      ctx.lineTo(x, y);
    }
    ctx.stroke();

    // 绘制前测数据
    this.drawRadarData(ctx, centerX, centerY, radius, sides, this.data.sceneRadarData.before, '#94a3b8', 'rgba(148, 163, 184, 0.15)');

    // 绘制后测数据
    this.drawRadarData(ctx, centerX, centerY, radius, sides, this.data.sceneRadarData.after, '#0ea5e9', 'rgba(14, 165, 233, 0.2)');

    ctx.draw();
  },

  // 绘制雷达图数据（保持不变）
  drawRadarData(ctx, centerX, centerY, radius, sides, data, strokeColor, fillColor) {
    const angleStep = (2 * Math.PI) / sides;
    const maxValue = 5;  // 最大值为5

    // 绘制填充区域
    ctx.beginPath();
    ctx.setFillStyle(fillColor);
    for (let i = 0; i < sides; i++) {
      const value = data[i] || 0;
      const r = (radius * value) / maxValue;
      const angle = i * angleStep - Math.PI / 2;
      const x = centerX + r * Math.cos(angle);
      const y = centerY + r * Math.sin(angle);
      if (i === 0) {
        ctx.moveTo(x, y);
      } else {
        ctx.lineTo(x, y);
      }
    }
    ctx.closePath();
    ctx.fill();

    // 绘制边框线
    ctx.beginPath();
    ctx.setStrokeStyle(strokeColor);
    ctx.setLineWidth(2);
    for (let i = 0; i < sides; i++) {
      const value = data[i] || 0;
      const r = (radius * value) / maxValue;
      const angle = i * angleStep - Math.PI / 2;
      const x = centerX + r * Math.cos(angle);
      const y = centerY + r * Math.sin(angle);
      if (i === 0) {
        ctx.moveTo(x, y);
      } else {
        ctx.lineTo(x, y);
      }
    }
    ctx.closePath();
    ctx.stroke();

    // 绘制数据点
    for (let i = 0; i < sides; i++) {
      const value = data[i] || 0;
      const r = (radius * value) / maxValue;
      const angle = i * angleStep - Math.PI / 2;
      const x = centerX + r * Math.cos(angle);
      const y = centerY + r * Math.sin(angle);
      ctx.beginPath();
      ctx.arc(x, y, 3, 0, 2 * Math.PI);
      ctx.setFillStyle(strokeColor);
      ctx.fill();
    }
  },
});
html 复制代码
<!-- 场景能力雷达图 -->
<view class="card radar-card">
	<text class="card-title">场景能力雷达图</text>
	<view class="radar-wrapper">
		<!-- 关键：使用相对定位的容器包裹Canvas和标签 -->
		<view class="radar-container">
			<canvas canvas-id="sceneRadarCanvas" class="radar-canvas" style="width: 260px; height: 260px;"></canvas>

			<!-- 动态渲染标签，使用计算好的位置 -->
			<view class="radar-labels">
				<text class="radar-label" wx:for="{{radarLabels}}" wx:key="index"
					style="left: {{item.left}}px; top: {{item.top}}px; text-align: {{item.align}}; transform: {{item.transform}};">
					{{item.name}}
				</text>
			</view>
		</view>

		<view class="radar-legend">
			<view class="legend-item">
				<view class="legend-line gray"></view>
				<text class="legend-text">Day 1 前测</text>
			</view>
			<view class="legend-item">
				<view class="legend-line blue"></view>
				<text class="legend-text">Day 30 后测</text>
			</view>
		</view>
	</view>
</view>
css 复制代码
/* 卡片基础样式 - 保留你原来的样式 */
.card {
  background-color: #ffffff;
  border-radius: 30rpx;
  padding: 30rpx;
  margin: 0 40rpx 25rpx 40rpx;
  box-shadow: 0 2rpx 26rpx 0 rgba(140, 163, 197, 0.15);
}

.card-title {
  font-size: 32rpx;
  font-weight: 700;
  color: #1f2937;
  margin-bottom: 20rpx;
  font-family: -apple-system, BlinkMacSystemFont, 'Segoe UI', Roboto, sans-serif;
}

/* 新增：雷达图容器 - 关键！使用相对定位作为基准 */
.radar-container {
  position: relative;
  width: 260px;
  height: 260px;
  margin: 0 auto; /* 水平居中 */
}

.radar-canvas {
  display: block;
}

/* 标签容器 - 绝对定位覆盖在Canvas上 */
.radar-labels {
  position: absolute;
  top: 0;
  left: 0;
  width: 100%;
  height: 100%;
  pointer-events: none; /* 让标签不阻挡Canvas事件 */
}

/* 标签样式 - 使用绝对定位 */
.radar-label {
  position: absolute;
  font-size: 24rpx;
  color: #64748b;
  white-space: nowrap;
	/* 关键：让标签中心对准计算点 */
  /* transform: translate(-50%, -50%);  */
}

.radar-legend {
  display: flex;
  justify-content: center;
  gap: 40rpx;
  margin-top: 30rpx;
}

.legend-item {
  display: flex;
  align-items: center;
  gap: 12rpx;
}

.legend-line {
  width: 40rpx;
  height: 4rpx;
  border-radius: 2rpx;
}

.legend-line.gray {
  background-color: #94a3b8;
}

.legend-line.blue {
  background-color: #0ea5e9;
}

.legend-text {
  font-size: 24rpx;
  color: #64748b;
}

三、问题及总结（标签响应式展示到角的位置）

方案一： 使用静态硬编码+transform: translate(-50%, -50%)让标签的中心点统一对准雷达角的方案

问题：12个标签都要调整，而且响应式效果非法不友好（统一的 transform 值导致不同方向的标签视觉距离差异巨大）

方案二 · 主流做法： 图形 Canvas 化 + 标签 DOM 化的分离式实现

1. 核心：三参数微调控制标签

径向距离+水平偏移+垂直偏移三参数进行控制

既可以批量调整所有标签的整体距离，又可以对个别标签进行像素级微调

完美解决了ui设计稿的 "像素级还原" 的苛刻要求，，，

2.针对方案一和历史代码的修改过程记录

  1. 坐标系完全统一
    Canvas 绘制和标签定位全部使用 px 单位，彻底解决之前代码遗漏单位转换问题
    所有计算都基于radar-container容器的内部坐标系，与外部 padding、margin 无关
    雷达图半径计算与标签位置计算使用完全相同的公式，保证角度和距离完全匹配
  2. 逐标签独立精确控制
    每个标签都有 5 个独立参数：径向距离、水平偏移、垂直偏移、transform、文本对齐
    三个偏移参数配合可以实现任意位置的像素级精确调整（实现真正响应式标签，展示到对应角度旁边）
    transform 值针对每个角度单独优化（之前是统一的transform值，所以非常不友好），让标签的边缘精确对准雷达角
  3. 保留动态计算的所有优势
    标签数量和位置完全由 JS 数据驱动，添加 / 删除场景只需要修改sceneList数组
    调整雷达图大小时，所有标签会自动跟随调整，只需要微调偏移量
    在所有设备、所有屏幕尺寸上的显示效果完全一致
  4. 代码结构清晰易维护
    所有配置集中在一个数组中，每行一个标签，一目了然...
    逻辑分离清晰，计算逻辑与配置逻辑完全分开，
