ACS758国产替代方案有哪些?工程师如何选择霍尔电流传感器

在电机驱动、电源系统、光伏逆变器和储能设备设计中,很多工程师都会使用 ACS758 霍尔电流传感器 进行电流检测。

然而随着供应链变化以及国产化需求增加,越来越多工程师开始关注一个问题:

ACS758国产替代方案有哪些?

本文从工程设计角度分析 ACS758 的功能特点以及国产替代方案的选择方法。


一、ACS758为什么在高电流检测中被广泛使用

ACS758 是一款典型的 开环霍尔电流传感器,常用于检测几十安培到数百安培电流。

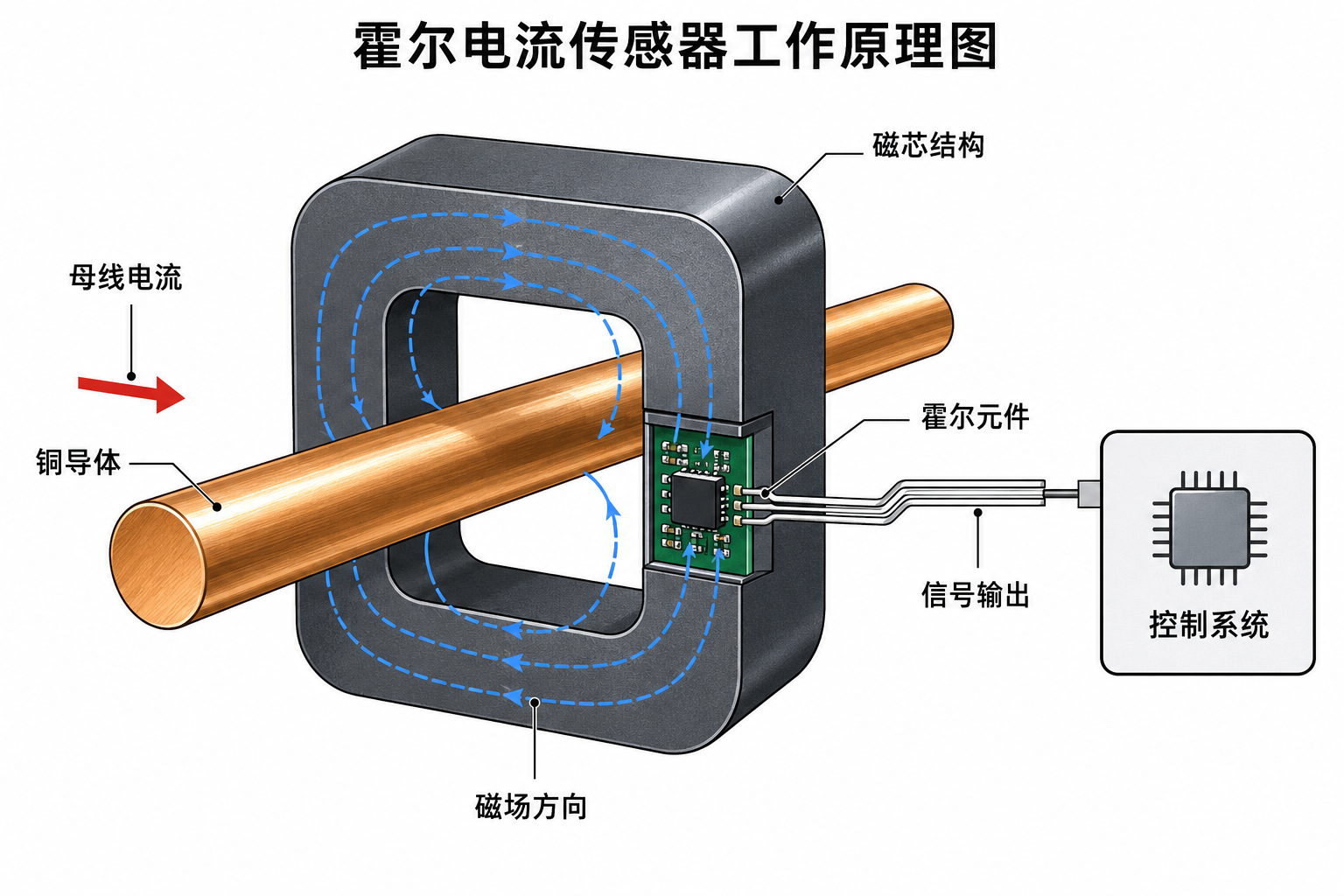

其核心工作原理是:

电流流经内部铜导体 → 产生磁场 → 霍尔元件检测磁场 → 输出比例电压信号。

典型系统结构如下:

这种结构的优势是:

  • 电气隔离

  • 功耗低

  • 结构简单

  • 适合大电流检测

因此 ACS758 在以下系统中应用较多:

  • 电机控制系统

  • DC-DC 电源

  • 逆变器

  • 电池管理系统(BMS)


二、为什么越来越多工程师寻找 ACS758 国产替代

在实际系统设计中,工程师选择电流传感器通常会考虑以下因素:

1 供应稳定性

2 成本控制

3 技术支持

4 交付周期

对于功率电子系统来说,电流检测是核心环节 。

如果器件供应出现波动,整个系统研发和生产都会受到影响。

因此近年来很多电源工程师开始评估 ACS758 国产替代方案。


三、ACS758国产替代需要关注哪些关键参数

在寻找替代方案时,不能只看封装或者额定电流,更重要的是系统性能匹配。

工程设计通常需要重点关注以下参数:

1 电流范围

高功率系统常见电流范围:

  • ±50A

  • ±100A

  • ±200A

  • ±300A

  • ±400A

2 灵敏度(mV/A)

灵敏度决定了 ADC 采样精度。

3 响应时间

在电机驱动或逆变器控制中,响应速度会影响控制环稳定性。

4 精度

电流测量误差会影响:

  • 功率计算

  • 保护策略

  • 效率评估

5 带宽

快速动态系统(如电机控制)需要更高带宽。


四、ACS758国产替代方案示例

在国产电流传感器方案中,部分厂商已经推出兼容应用的型号。

例如 VCS758 系列开环霍尔电流传感器,其设计思路与 ACS758 类似。

该系列支持:

  • ±50A ~ ±400A 电流检测

  • 3.3V / 5V 供电

  • 低导通阻抗铜导体结构

  • 开环霍尔检测原理

根据器件资料,该系列具备以下特点:

  • 支持 ±50A~±400A 电流检测

  • 响应时间约 2.5µs

  • 带宽约 250kHz

  • 常温精度约 ±1%

同时内部导体阻抗较低,可减少功率损耗。


五、工程系统中电流检测的典型应用

在实际功率电子系统中,霍尔电流传感器通常安装在 直流母线或功率回路。

类似结构在以下系统中也非常常见:

  • 储能 PCS

  • 电机驱动

  • 充电桩

  • 工业电源

在这些系统中,霍尔电流传感器可以实现:

  • 电气隔离电流测量

  • 过流保护检测

  • 功率计算

  • 控制环反馈


六、总结

当工程师评估 ACS758国产替代方案时,需要重点关注:

  • 电流量程

  • 灵敏度

  • 精度

  • 响应时间

  • 系统兼容性

对于 光伏逆变器、储能系统、电机驱动等高电流应用 ,

开环霍尔电流传感器依然是一种 结构简单、可靠性高的电流检测方案。

随着国产功率电子器件的发展,越来越多国产电流传感器已经可以在工程系统中提供稳定的电流检测能力。
