引言：当协议变成竞争壁垒
EtherCAT以纳秒级同步精度成为运动控制的事实标准，PROFINET凭借西门子生态统治过程自动化，EtherNet/IP在北美离散制造占据主场，Modbus TCP则以47年"零门槛"的朴素姿态继续大规模扩张------这并非技术的百花齐放，而是一场残酷的供应商锁定游戏。
据HMS Networks发布的工业网络市场份额报告，工业以太网已占据新安装节点的76%份额，传统现场总线降至17%，工业通信已全面进入以太网时代。然而在这片看似繁荣的版图之下，隐藏着一个被系统集成商和自动化工程师长期默默承受的成本黑洞：协议碎片化。2025年全球工业以太网市场规模为134.9亿美元，预计2032年达229.0亿美元，但系统集成成本因协议不兼容而高出35%，数据采集错误率高达28%，生产计划延迟率甚至达到60%------这些数字背后，是每一个制造工厂在"万国语言"面前的无奈与亏损。
▲ 协议碎片化：工程师每接入一台新设备就需编写客制化驱动，工厂变成"通信博物馆"
第一部分：碎片化------工业以太网的"万国语言税"

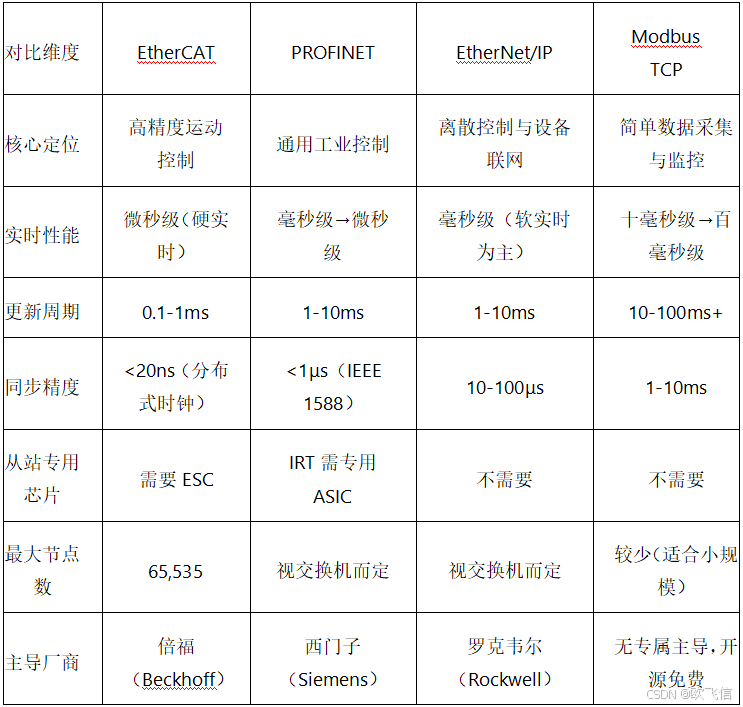

1.1 一张表看懂四大协议的本质差异
协议的选择从来不是纯粹的技术问题。每种协议背后都是一个完整的厂商生态链，协议的选择意味着对整个供应商体系的锁定。
数据来源：综合ETG、PI、ODVA官方技术规范及行业技术分析
这张表揭示了一个残酷的事实：如果一家伺服驱动器厂商要支持四大主流协议，就需要维护四套独立的通信协议栈、通过四种认证体系、对接四种主站开发环境。这不仅是研发投入的倍增，更是产品上市时间的致命延迟。
1.2 市场格局：由少数巨头把持的生态帝国

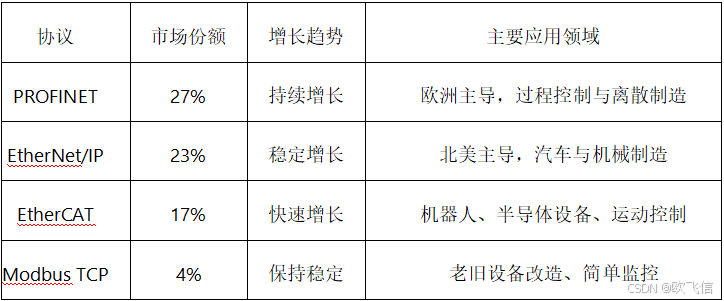

根据HMS Networks 2025年统计数据，工业以太网协议市场份额高度集中：
前三名合计占据67%的市场份额，这意味着大多数设备厂商必须同时考虑至少两种协议生态。而在中国工控市场，西门子、三菱、欧姆龙三家合计占据约55%的PLC市场份额，国产PLC厂商面临的协议兼容挑战更为严峻。
1.3 碎片化的真实代价
研发成本倍增：每多支持一种协议，固件开发、测试、认证的人力投入增加40%-60%
产品上市延迟：多协议适配延长产品开发周期6-12个月
维护复杂度爆炸：每种协议有独立的版本更新、安全补丁和兼容性矩阵
现场集成困难：系统集成商需为不同品牌设备编写客制化驱动，错误率居高不下
破解之道：PLC多协议通讯模组的核心价值在于------它将"一对多"的协议适配问题转化为"一对一"的硬件集成问题。设备厂商只需集成一块通讯模组，即可通过统一的API/SPI接口实现对EtherCAT、PROFINET、EtherNet/IP、Modbus TCP的全面支持。
第二部分：深入EtherCAT------高壁垒中的高价值
在所有主流工业以太网协议中，EtherCAT是实时性能的绝对标杆，也是技术壁垒最森严的城池。全球EtherCAT市场规模2024年已达25.1亿美元，预计2032年将增长至60.2亿美元，CAGR达11.63%，其中亚太地区以54.58%的市场份额占据绝对主导。
2.1 EtherCAT的"降维打击"：为什么它是最快的？
EtherCAT的性能优势源于其独创的 "On-the-Fly"处理机制。与传统的存储转发模式不同，EtherCAT数据帧在经过每个从站时，硬件直接从中提取数据并插入响应------如同"边飞边修"，将通信延迟大幅压缩至纳秒级。
核心性能指标：
1000个分布式I/O刷新周期：仅需30μs
1个以太网帧可交换过程数据：高达1486字节，≈12000个数字量I/O
分布式时钟同步精度：<20ns
最大从站节点：65,535个
这些性能使得EtherCAT成为多轴机器人、CNC机床、半导体光刻机等需要纳秒级同步精度场景的不可替代选择。1000个分布式I/O数据的刷新周期仅为30μs，包括端子循环时间。
▲ EtherCAT的"On-the-Fly"处理机制：数据帧在从站中"飞过即处理"，而非存储转发
2.2 自研EtherCAT从站的"三重地狱"
对于大多数设备厂商而言，自研EtherCAT从站协议栈是一场代价高昂的豪赌。
第一重：协议栈的FPGA炼狱
基于FPGA自主实现EtherCAT协议，需要构建三大核心引擎：
EBUS接口模块：负责曼彻斯特编解码，需在FPGA内实现200MHz时钟下的状态机，精准识别Idle、SOF和EOF标识
数据帧处理单元：在数据流通过的瞬间完成帧头检测、命令解析和数据搬运，对时序精度要求极高
分布式时钟同步模块：从站本地时钟与主站系统时间偏差需小于1μs，需在FPGA内集成PLL和偏移补偿算法
跨时钟域处理（CDC）是自研FPGA方案的"最大难题" ：EtherCAT接口时钟（如100MHz）与FPGA内部逻辑时钟不同源，直接传递信号极易导致亚稳态，必须使用格雷码指针的异步FIFO或双口RAM进行数据缓冲。
第二重：认证的时间与成本黑洞
根据ETG的Vendor ID政策，所有EtherCAT设备供应商都必须强制使用一致性测试工具（CTT）并成功通过内部测试。而获取官方认证和标识使用权，更需在ETG授权的全球四大测试中心之一通过官方测试。
认证成本构成令人咂舌：
CTT工具订阅费用：ETG会员虽可免费使用测试工具，但前提是须成为ETG会员
官方测试中心费用：测试项目费用差异较大，资源紧缺
认证时间周期：从提交到颁证通常耗时1-2周，加上测试准备和迭代，实际周期更长
设备版本管理：一致性测试证书对应于每个版本号的设备，每次设备更新均需重新测试，这意味着持续性的认证投入
Fortune Business Insights的行业报告明确指出， "复杂的集成、互操作性和高认证成本"是EtherCAT市场增长的主要限制因素之一，"获得EtherCAT设备认证包括动态测试和遵守严格的行业标准，从而增加了制造商的成本"。
第三重：人才稀缺性
同时精通硬件描述语言（Verilog/VHDL）与工业通信协议（EtherCAT）的工程师凤毛麟角。自研方案还将核心算法开发资源被迫倾斜于通信协议栈的实现与调试，导致产品核心竞争力建设被严重搁置。
如果深入分析自研EtherCAT从站开发的难点，"最大的难题在于跨时钟域处理（CDC）。EtherCAT接口时钟与FPGA内部逻辑时钟往往不同源，直接传递信号易导致亚稳态" ------这仅仅是硬件层面的挑战，还没有算上协议栈逻辑实现、分布式时钟同步、CoE/SoE/EoE应用层协议支持等软件层面的工作量。
第三部分：PLC通讯模组------从"协议翻译层"到"通信中枢"
自研协议栈的沉没成本极高，但放弃高性能协议则意味着主动退出高端市场。成熟的PLC通讯模组供应商可以将整个通信能力"模块化交付"，让设备厂商在"性价比"之外积累真正的核心竞争力。
3.1 多协议兼容模组的架构设计逻辑
一个成熟的PLC多协议通讯模组，其核心逻辑是将复杂的协议处理、认证合规与底层硬件解耦：
硬件层：集成ESC芯片或兼容芯片（如AX58100、LAN9252等），实现物理层与数据链路层的硬件加速
协议栈层：内置经过严格测试与认证的工业以太网协议栈，涵盖EtherCAT、PROFINET、EtherNet/IP、Modbus TCP等
PDI接口层：提供SPI、并口、UART等多种标准接口，与用户MCU/FPGA实现高速数据交换
Tool层：提供GSDML/EDS/ESI等设备描述文件生成工具，支持主流PLC开发环境即插即用
核心逻辑："一次开发，多协议部署"------模组承担了协议认证的沉没成本，设备厂商只需聚焦应用层差异化开发。
3.2 案例对照：自研 vs. 模组------6个月差距的量化分析

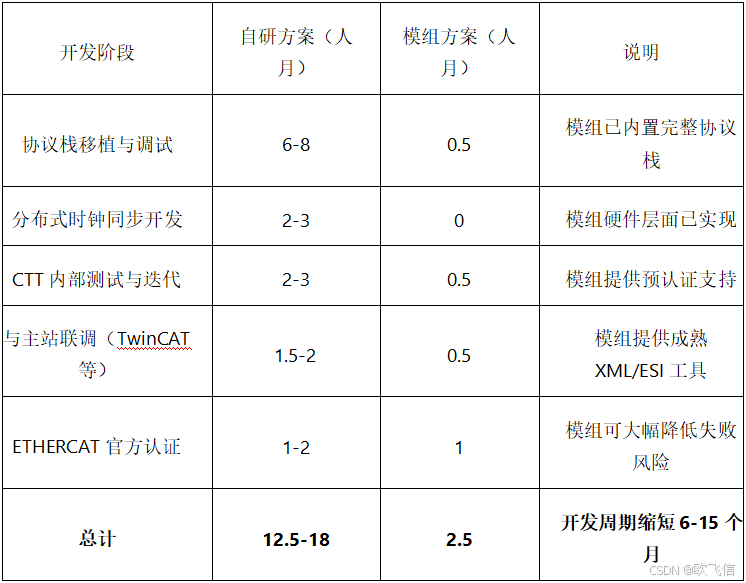

我们以一台新型EtherCAT伺服驱动器的开发为例，按照行业实际操作流程拆解：
采用成熟通讯模组方案的设备厂商，可将应用评估时间缩短多达3个月，同时大幅降低设计风险。
结论很明确：
自研协议栈的真实成本远超预期：12-18个月的全周期投入，大量研发预算被非核心能力吞噬，且认证失败风险持续存在
模组方案的"6个月缩短"背后是隐性成本的全面削减：开发周期、认证风险、维护负担均可量化
最终竞争逻辑："不是买一个模组，而是买回核心竞争力" ------自研方案中投入在协议栈上的研发资源，模组方案可以全部投入电机控制算法、伺服性能调优等真正决定产品竞争力的环节
第四部分：破局者思维------PLC通讯模组的战略价值再定义
当我们将视野从"技术选型"拉升至"企业战略"层面，PLC通讯模组的价值远不止于缩短开发周期------它是设备厂商打破生态锁定、实现市场自由度最大化的关键杠杆。
4.1 打破供应商锁定
一旦设备支持多协议，就不再被单一PLC品牌绑定：
同样一台伺服驱动器，可以在西门子、倍福、罗克韦尔、汇川的PLC体系中即插即用
系统集成商无需为不同品牌设备单独开发驱动，部署周期从3个月缩短至2周，降低30%以上TCO
设备厂商的市场覆盖从"单一协议生态"扩展至"四大主流协议全覆盖"
4.2 加速国产PLC的生态突围
当前中国PLC市场约140亿元，但大型PLC（≥1024点）领域国产化率仅约12%。国产PLC要从"性价比"到"可用性"实现质的飞跃，通讯模组是其平台化战略的基础承载层：
通信冗余（如PROFINET S2冗余环网）
确定性传输（亚毫秒级）
复杂工艺库调用
这些能力的底层都依赖于稳定可靠的通信模组------没有通信层的确定性，再高端的控制算法都是空中楼阁。
4.3 释放研发资源：让设备厂商回归"核心战场"
这是一个被长期忽视的价值视角：协议栈开发是非核心能力的巨大消耗。对一家伺服驱动器公司而言，核心竞争力是力矩控制精度、速度环响应带宽、振动抑制算法------而不是EtherCAT的同步管理器配置。当研发团队被迫将大量精力投入到协议栈的移植、调试和认证迭代时，本质上是在用核心竞争力的资源为用户体验的"底线能力"买单。
正如赫优讯（Hilscher）在其EtherCAT预认证服务方案中强调的： "制造商必须对其产品开展强制性内部测试。这些官方测试中心的资源可能较为紧缺，并且不同测试项目的费用差异较大，这给企业规划带来很大的挑战" 。
将复杂留给模组，将专注留给创新。
结语：聚焦核心，开放共赢
全球工业以太网市场正以7.84%的年复合增长率向2032年的229.0亿美元加速迈进。而EtherCAT以其11.63%的复合增长率脱颖而出，尤其是EtherCAT从站控制器IC市场2025-2032年CAGR达23.5%，从站设备的增长将直接推动通讯模组需求的爆发。
然而技术路线的美好前景，不能掩盖协议碎片化的现实挑战。系统集成成本因协议不兼容而高出35%------这不是技术与技术之间的差距，而是成本与利润之间的鸿沟。
对于设备制造商而言，最明智的选择不是固守单一协议的舒适区，也不是耗费巨资自研全协议栈，而是借助成熟的PLC通讯模组，实现"一次开发，多协议部署"的市场自由度最大化。
核心价值在于让专业的人做专业的事------通讯模组供应商承担协议认证的沉没成本，设备厂商集中资源建设自身核心竞争力，最终以更短的上市周期和更低的总拥有成本，赢得全球市场份额。
