高可靠性DC-DC电源模块的筛选试验标准与质量保证体系

对于应用于航空、工业控制、通信基础设施等高可靠性场景的DC-DC电源模块,其长期稳定工作能力是系统设计者最为关注的指标之一。规格书中最后一页通常附有"筛选试验"表格,列出了模块出厂前所经历的各类环境与电应力考核项目。正确理解这些试验的目的、方法及条件,有助于评估模块的适用性,并为系统级可靠性预计提供依据。本文以智腾1/8砖模块的筛选试验为例,逐项解读其工程含义。

一、筛选试验表格概览

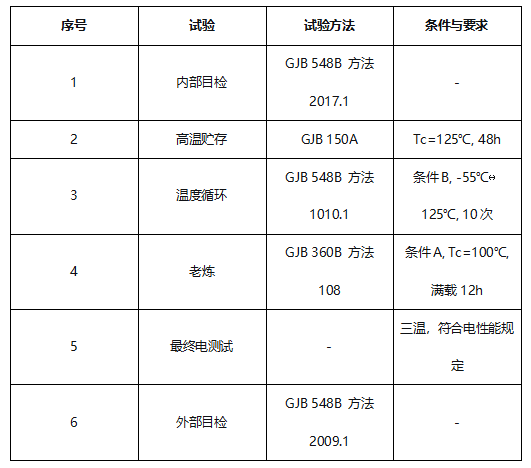

以Z18E05M120NNA规格书第13页为例:

二、各项试验的工程解读

  1. 内部目检
    在封装前对模块内部所有元器件、焊点、基板进行放大镜检查,剔除诸如虚焊、短路、元器件破损、异物等可见缺陷。这是基本的质量筛选手段。
  2. 高温贮存
    条件:125℃环境下存放48小时。该试验不施加电应力,用于检验模块对高温存储环境的耐受能力,可加速暴露封装材料老化、内部应力释放等问题。通过此试验表明模块可在高温仓库或运输环境中保持完好。
  3. 温度循环
    条件:-55℃↔125℃循环10次,每个极端温度保持15分钟,转换时间≤1分钟。温度循环是激发热机械失效(如焊点开裂、键合线断裂、基板分层)的有效手段。10次循环是M级产品的基本要求,更高等级可能要求100次或更多。通过此试验表明模块可承受严苛环境下的温度剧变。
  4. 老炼
    条件:壳温100℃,满载输出,持续12小时。老炼(Burn-in)是施加电热应力的筛选,旨在剔除早期失效器件。在高温满载条件下,潜在的晶圆缺陷、键合不良、离子污染等问题会加速暴露,导致模块在试验中失效,从而保证交付产品的高可靠性。12小时的老炼时长是行业内对高可靠模块的常规要求。
  5. 最终电测试
    试验后在常温(25℃)、低温(-55℃)、高温(100℃)三个温度点进行完整电气性能测试,确认模块所有指标符合规格书要求。三温测试确保模块在全温范围内性能无漂移超标。
  6. 外部目检
    对成品模块的外观、标识、引脚共面性、外壳完整性进行检查。

三、试验条件的严苛程度分析

高温贮存125℃:高于工作温度上限100℃,提供20℃以上的裕量,符合降额设计原则。

温度循环温差180℃:-55℃到125℃的剧烈变化,对模块的结构可靠性要求很高。常见的工业级模块可能只做0℃~85℃的循环。

老炼100℃满载:在最高工作温度下施加额定负载,是模块所能承受的最大电气热应力组合。

这些试验条件的严苛程度表明,M级产品是为在极端环境中不间断工作而设计的。

四、与民用级产品的对比

可见高可靠级模块在温度范围、筛选强度上均显著高于民用产品。

五、选型时如何利用筛选试验信息

1.确认试验项目是否完整

合格的规格书应明确列出每项试验所依据的标准和方法编号。缺少这些信息的模块可能未经过充分的可靠性验证。

2.根据应用环境选择等级

工作温度下限不低于-40℃且对可靠性要求一般的系统,T级产品已足够

需要-55℃启动、长期在密闭高温环境(如机舱、户外机柜)工作的系统,应选用M级

3.留意老炼时长

部分厂商只做4小时或8小时老炼,12小时老炼代表更严格的质量筛选。规格书中明确标注12小时满载老炼,是一个正面信号。

4.确认是否包含温度循环

不是所有型号的试验表都包含温度循环(Z18E24M120NNA的表中包含,Z18E05M120NNA没有列出温度循环)。如果应用环境存在频繁的温度变化(如户外昼夜温差、空中平台起降),应选择经过温度循环筛选的型号。

六、补充说明:质量保证体系的延伸

筛选试验只是模块出厂前的"抽检"或"全检"项目,而供应商的整体质量体系同样重要。智腾手册中提及"研发、生产和测试过程严格执行军工标准",并通过了高新技术企业、专精特新重点小巨人等认定。对于大批量采购,建议要求提供每批次的老炼测试报告、可靠性增长数据以及失效分析记录。

七、结论

1/8砖模块规格书中的筛选试验表格是评估产品可靠性的直接依据。GJB 548B和GJB 360B标准所规定的内部目检、高温贮存、温度循环、满载老炼、三温测试及外部目检,构成了从微观到宏观、从静态到动态的全面筛选体系。选型工程师应结合具体应用环境的温度范围、温度变化剧烈程度、持续工作时间等因素,合理选择T级或M级产品,并关注特定型号是否完成了温度循环等关键试验。充分理解这些试验的工程意义,有助于做出更可靠的器件选型决策。
