基于 YOLOv8 的汽车钣金件智能缺陷检测系统全流程落地

前言：汽车质检的 "痛点革命"

在汽车制造的千亿级产业链中，车身钣金件的缺陷检测是决定整车质量的关键环节。一个微小的凹陷、划痕或焊接瑕疵，都可能在未来成为车辆安全的隐患。传统检测模式下，工人们需要在刺眼的强光下长时间目视检查，不仅效率低下，而且极易因疲劳和主观判断造成漏检、误检。据统计，人工检测的误判率通常在 8% 以上，而一条高速运转的产线每分钟就能产出数十件产品，这意味着每小时就可能有上百件不合格品流出，带来的不仅是高昂的返工成本，更是品牌信誉的巨大风险。

与此同时，随着新能源汽车对车身轻量化和结构强度的要求越来越高，钣金件的材料、工艺和结构也日益复杂，传统的机器视觉算法（如基于阈值、边缘检测的方法）在面对高反光曲面、复杂纹理和细微缺陷时，早已显得力不从心。行业迫切需要一种更智能、更高效、更稳定的检测方案。

本文将详细介绍一套基于 YOLOv8 深度学习算法开发的智能分拣与缺陷检测系统，从需求分析、系统设计、模型训练、UI 开发到最终部署，完整呈现一个 AI 工业质检项目的诞生过程。我们将看到，YOLOv8 如何凭借其强大的目标检测能力，为汽车钣金件的质检带来一场 "痛点革命"。

一、项目背景与需求分析

1.1 行业痛点：为什么传统检测模式难以为继？

汽车钣金件缺陷检测面临着多重挑战，这些挑战正是推动我们开发新系统的源动力：

环境干扰严重：产线光照不均、金属表面反光、油污粉尘等，会导致图像噪点激增，传统算法难以区分缺陷与正常纹理。
缺陷形态复杂多变：划痕、凹陷、变形、裂纹等缺陷形态各异，大小不一，没有统一的标准模板，传统的模板匹配方法根本无法应对。
人工检测的局限性：长时间高强度的工作导致疲劳，误检率和漏检率居高不下，且无法实现 24 小时不间断工作，数据记录也难以追溯。
产线节拍压力：随着自动化水平的提高，产线速度越来越快，要求检测系统在几百毫秒内完成单件检测，传统算法的处理速度难以满足。

在众多目标检测算法中，我们最终选择了 Ultralytics 推出的 YOLOv8 作为核心算法，主要基于以下几点考虑：

性能与速度的平衡：YOLOv8 系列提供了从 nano（n）到 extra large（x）不同规模的模型，我们选择了 YOLOv8s（small）模型，它在保持较高检测精度的同时，推理速度极快，非常适合边缘端部署和实时检测场景。
易用性：Ultralytics 提供了非常完善的 Python API 和命令行工具，模型训练、验证、推理和导出都变得异常简单，大大降低了开发门槛。
强大的社区支持：YOLO 系列拥有庞大的开发者社区，遇到问题可以快速找到解决方案，并且有大量基于 YOLOv8 的工业缺陷检测案例可供参考。
模块化设计：YOLOv8 的架构设计清晰，易于进行二次开发和改进，例如引入注意力机制、修改损失函数等，以更好地适配我们的特定任务。

2.2 系统整体架构

我们的系统采用了典型的 "数据 - 模型 - 应用" 三层架构：

数据层：负责数据采集、标注和预处理。我们收集了大量包含各种缺陷的汽车钣金件图片，并使用 LabelImg 工具进行标注，构建了专属的 YOLO 格式数据集。
模型层：基于 PyTorch 框架，使用 YOLOv8 进行模型训练、评估和优化。训练好的模型将被导出为 ONNX 或 TensorRT 格式，以获得更快的推理速度。
应用层：使用 Python 的 PyQt5 框架开发用户界面，实现图片 / 视频流加载、模型推理、结果可视化、数据记录和报表生成等功能。

系统工作流程如下：

用户通过 UI 加载图片或开启摄像头 / 视频流。
系统将图像数据送入 YOLOv8 模型进行推理。
模型返回缺陷的类别、置信度和边界框坐标。
UI 实时显示检测结果，并在原图上用框标注出缺陷位置。
系统将检测数据（ID、时间、零件名称、缺陷数、结论）存入数据库。
用户可以通过 "数据报表中心" 查看历史记录和生产良率分析大屏。

三、模型训练：从数据准备到模型优化

3.1 数据集构建

数据是深度学习的基石，没有高质量的数据集，再好的模型也无法发挥作用。我们的数据集构建过程如下：

数据采集：通过工业相机和高清摄像头，采集了包含后备箱、车门、保险杠等多种汽车钣金件的图片，其中既有完好的样本，也有包含凹陷、划痕、变形等缺陷的样本。
数据标注 ：使用 LabelImg 工具，对图片中的缺陷进行标注，生成 YOLO 格式的.txt标注文件。我们定义了 "凹陷"、"划痕"、"变形" 等多个缺陷类别。
数据增强：为了提高模型的泛化能力，我们对数据集进行了随机裁剪、翻转、亮度调整、添加噪声等增强操作，扩充了数据量。
数据集划分 ：按照 8:1:1 的比例，将数据集划分为训练集、验证集和测试集，并生成 YOLOv8 所需的data.yaml配置文件。

3.2 模型训练与评估

我们使用 Ultralytics 提供的 API 进行模型训练，代码非常简洁：

复制代码

from ultralytics import YOLO

# 加载预训练的YOLOv8s模型
model = YOLO("yolov8s.pt")

# 开始训练
results = model.train(
    data="path/to/your/data.yaml",  # 数据集配置文件路径
    epochs=150,                     # 训练轮次
    imgsz=640,                      # 输入图像尺寸
    batch=16,                       # 批次大小
    device="cuda",                  # 使用GPU训练
    workers=8,                      # 数据加载线程数
    project="runs/train",           # 训练结果保存目录
    name="car_defect_detection"     # 实验名称
)

训练过程中，我们实时监控模型在验证集上的性能指标，包括：

mAP@0.5：平均精度均值，衡量模型整体的检测精度。
Precision/Recall：精确率和召回率，评估模型的查准和查全能力。
Loss 曲线：观察训练集和验证集的损失变化，判断模型是否过拟合或欠拟合。

基于 PyQt5，我们开发了一套功能完整、界面友好的检测系统。主界面分为三个主要区域：左侧功能导航栏、中间图像显示区和右侧终端日志区。

4.1 核心功能模块

1. 静态照片检测

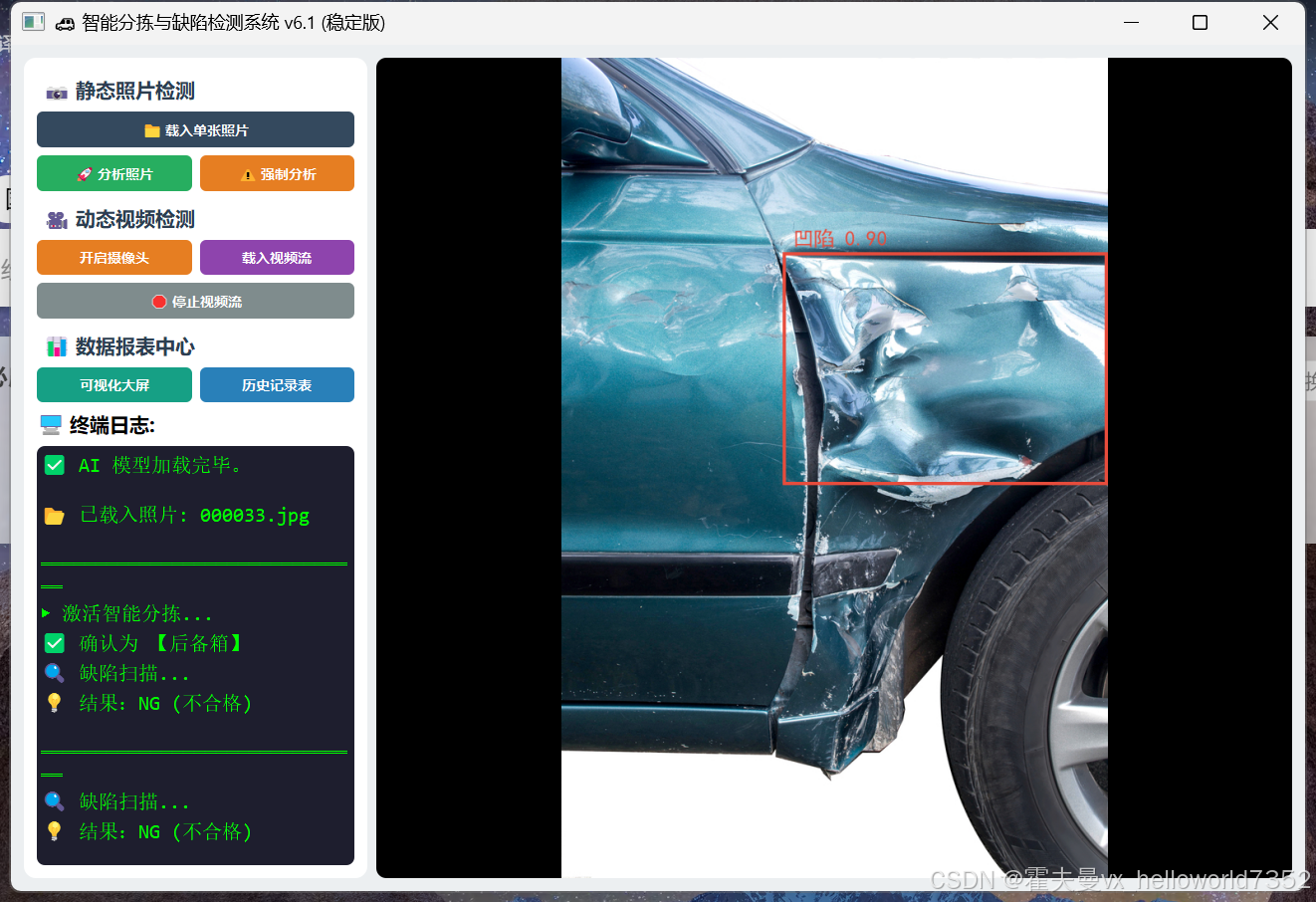

用户可以通过 "载入单张照片" 按钮加载本地图片，点击 "分析照片" 或 "强制分析" 按钮启动检测。系统会调用 YOLOv8 模型进行推理，并在图片上用红色方框标出缺陷位置和置信度，如我们示例中的 "凹陷 0.90"。检测结果（合格 / 不合格）会自动记录到日志和数据库中。

2. 动态视频检测

系统支持通过 "开启摄像头" 或 "载入视频流" 功能，对实时视频流进行检测。YOLOv8 模型能够在视频流的每一帧上进行推理，实现对产线上移动零件的实时缺陷检测。

3. 数据报表中心

这是系统的一大亮点，提供了两个关键功能：

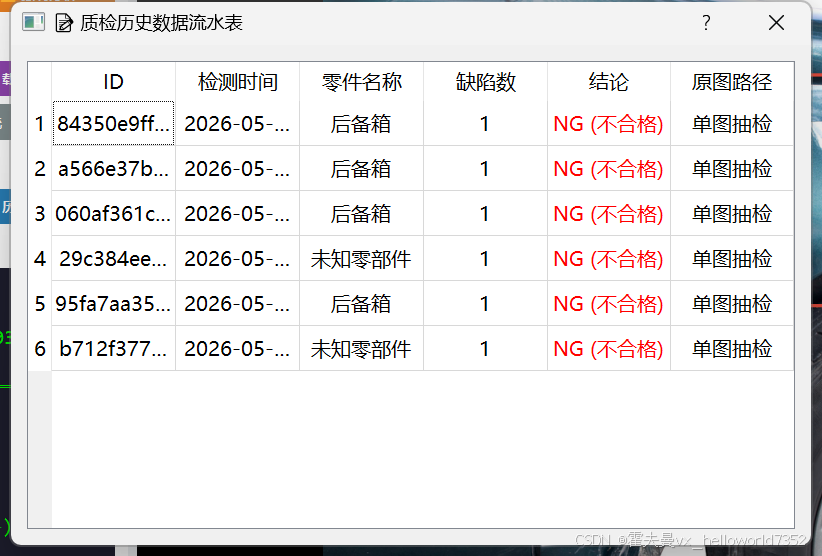

历史记录表：以表格形式展示所有检测记录，包括 ID、检测时间、零件名称、缺陷数、结论和原图路径。用户可以随时查看和追溯历史数据。

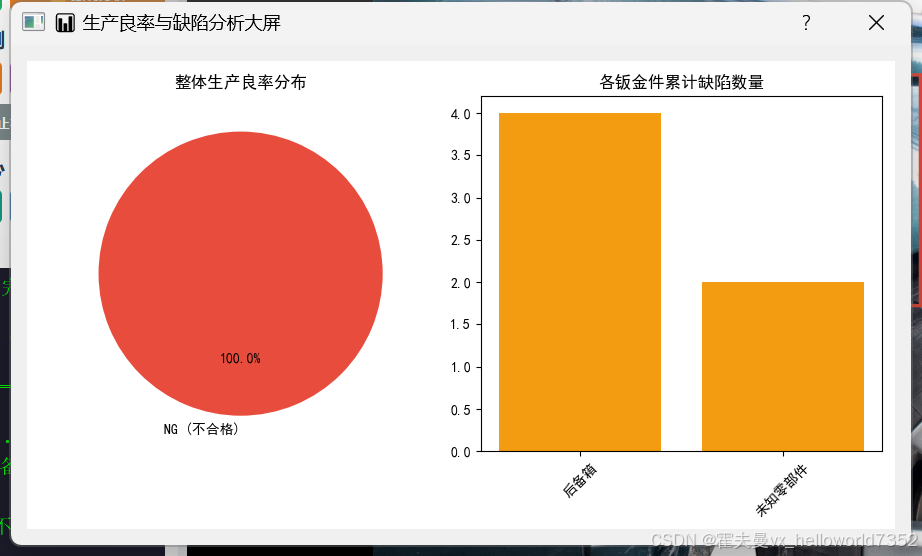

可视化大屏：生成直观的图表，包括 "整体生产良率分布" 饼图和 "各钣金件累计缺陷数量" 柱状图，帮助用户快速掌握生产质量状况。

4.2 关键技术实现

1. 多线程处理

为了避免模型推理时 UI 界面卡顿，我们将 YOLOv8 的推理过程放在独立的线程中执行，并通过 Qt 的信号槽机制将结果传递给主线程进行更新。

复制代码

from PyQt5.QtCore import QThread, pyqtSignal

class DetectionThread(QThread):
    result_ready = pyqtSignal(object)

    def __init__(self, model, image):
        super().__init__()
        self.model = model
        self.image = image

    def run(self):
        results = self.model.predict(self.image, conf=0.5)
        self.result_ready.emit(results[0])

3. 可视化报表生成

我们使用 Matplotlib 库来绘制良率分布饼图和缺陷数量柱状图，并将其嵌入到 PyQt 界面中，实现数据的可视化展示。

五、系统测试与效果展示

5.1 功能测试

在实际测试中，系统表现出了稳定的性能：

静态图片检测：能够准确识别出图片中的凹陷、划痕等缺陷，置信度较高，如示例中的后备箱凹陷缺陷，置信度达到了 0.90。
动态视频检测：在处理视频流时，帧率稳定，缺陷识别无明显延迟，满足实时检测需求。
数据记录与报表：所有检测数据都能正确记录，历史记录表和可视化大屏能够准确反映生产情况。

六、项目成果

本项目成功开发了一套基于 YOLOv8 的汽车钣金件智能缺陷检测系统，实现了从数据采集、模型训练到 UI 应用的完整流程。系统不仅解决了传统检测模式效率低、误判率高的痛点，还通过数据报表功能为生产质量管理提供了有力支持。

6.2 存在的不足与改进方向

数据集多样性：当前数据集主要针对后备箱和车门，未来需要扩充更多类型的钣金件和缺陷样本，提高模型的泛化能力。
复杂环境适应性：模型在面对极端光照、油污等复杂场景时，仍有优化空间，可以通过改进数据增强策略或引入 GAN 生成更多困难样本。
部署方式优化：目前系统主要部署在 PC 端，未来可以考虑将模型部署到边缘计算设备（如 Jetson Xavier）上，实现产线的轻量化集成。

本项目的成功实践证明了 YOLOv8 在工业缺陷检测领域的巨大潜力。它不仅为汽车制造业提供了一套高效、可靠的质检方案，也为其他行业的 AI 质检

应用提供了可借鉴的思路。随着 AI 技术的不断发展，未来的工业质检将朝着更智能、更自动化、更数据驱动的方向发展，而 YOLOv8 这样的先进算法，无疑将成为推动这一变革的核心力量。
