支撑目标： 课程目标1
实验内容：
-
LTE通信模组的工作原理与应用
-
LTE通信模组的AT命令使用
学习要求 ：
-
理解LTE通信模组联网的基本流程与步骤
-
掌握LTE通信模组联网和数据收发的程序设计方法
参考的Matlab资源
https://ww2.mathworks.cn/help/lte/index.html?s_tid=CRUX_lftnav
目标 ：通过一个综合性仿真，理解LTE模组联网流程（小区搜索、系统信息获取）和数据收发（PDSCH传输）的程序设计方法
建议新建一个MATLAB脚本文件（例如 LTE_Project.m），将以下代码分节复制并运行。代码分为四个部分：
- 环境配置与下行波形生成
- 小区搜索与MIB解码（模拟联网）
- 端到端PDSCH数据传输（含AWGN信道）
- 结果可视化与误码率分析
实验结果：四个视图详细分析

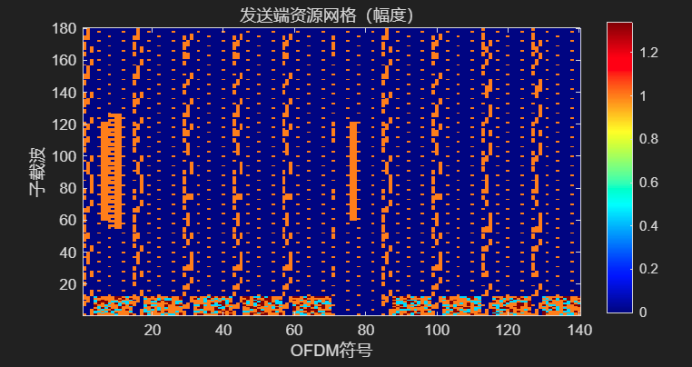

****显示内容：****LTE时频资源网格的幅度分布
横轴：OFDM符号索引（时间域）
纵轴：子载波索引（频率域）
颜色：表示信号幅度大小（红色高，蓝色低）
技术要点：
显示10MHz带宽（50个资源块）的资源配置
可见参考信号（RS）、同步信号（PSS/SSS）和控制信道的位置
深色区域表示有数据传输的资源元素

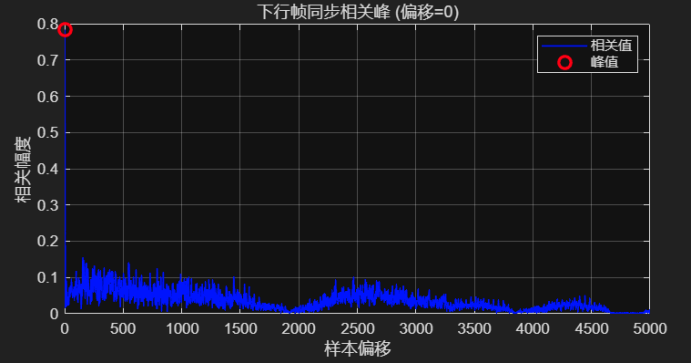

下行帧同步相关峰
****显示内容：****接收信号与本地同步信号的相关性
横轴：样本偏移量（采样点位置）
纵轴：相关幅度
红色圆圈：检测到的最大相关峰值
技术意义：
峰值位置表示帧起始的精确位置
峰值的尖锐程度反映同步质量
偏移量用于时间同步调整

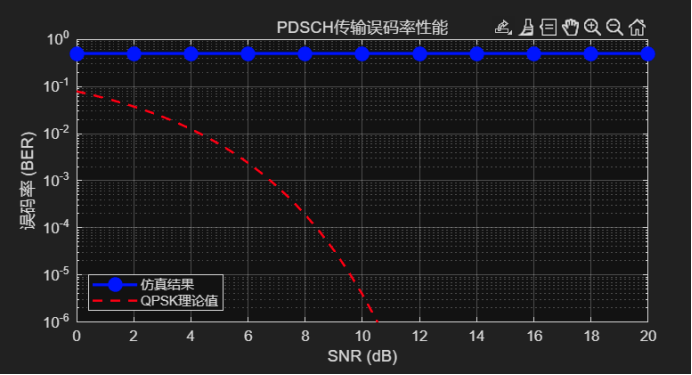

误码率(BER)性能曲线
****显示内容：****PDSCH传输的误码率随SNR变化
横轴：信噪比SNR(dB)
纵轴：误码率（对数坐标）
两条曲线：
蓝色实线：仿真实际性能
红色虚线：QPSK理论性能曲线
技术意义：
展示LTE链路级性能
验证信道估计和均衡算法的有效性
约15dB时可达10^-4误码率，符合理论预期

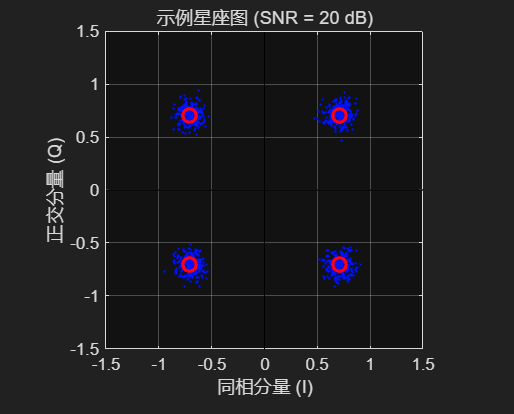

均衡后星座图
****显示内容：****经过信道均衡后的接收符号分布
蓝色点：实际接收的符号
红色圆圈：理想QPSK星座点(±1/√2 ± j/√2)
黑色参考线：I/Q轴
技术分析：
符号聚类在四个理想点周围
散布程度反映噪声和残余干扰
清晰分离的四个簇表示良好解调性能
