POL8903 是一款高性能的 LVDS 转 MIPI 桥接芯片，内置 MIPS 32位 CPU 内核、高性能 DSP 图像处理单元以及 DDR3 控制器，适用于需要将 LVDS 接口视频源转换为 MIPI 接口显示或摄像头应用的场景。
核心特性
| 类别 | 关键规格 |
|---|---|
| 系统 | • 高性能 MIPS 32bit CPU 内核 • 高性能 DSP 内核图像处理单元 • 16KB 指令 Cache + 16KB 数据 Cache • 96KB 片上 SRAM • 内嵌 DDR3 控制器 |
| LVDS 输入 | • 支持 1 或 2 通道 LVDS 输入 • 支持最大 1920x1080@60Hz 输入 • 兼容 VESA 和 JEIDA 格式 • 通道内 5 条差分信号对，支持 1clock/4data 独立任意映射和极性翻转 |
| MIPI 输出 | • 兼容 DCS1.02, D-PHY1.2, DSI1.2 和 CSI-2 1.00 • 支持最大输出分辨率 1080x1920@60Hz • 5 条差分信号对，支持 1clock/4data 独立任意映射和极性翻转 • 支持 Non-Burst 和 Burst Video 模式 • 支持 RGB666/Loosely RGB666/RGB888/RGB565 格式 |
| 图像处理引擎 | • 支持图像镜像翻转处理 • 支持图像 90° /270° 旋转 处理 |
| 封装 | LFBGA196 (10mm x 10mm) |
电气特性
| 参数 | 规格 |
|---|---|
| 数字电路电源 (VDDIO, USB_AVDD, MIPI_AVDD33) | 推荐值 3.3V |
| DDR 电源 (DRVDD) | 推荐值 1.8V |
| 内核电源 (DVDD) | 推荐值 1.1V |
| 工作温度 (TOPE) | -40℃ ~ 85℃ |
| 存储温度 (TSTG) | -65℃ ~ 150℃ |
总结
POL8903 是一款功能明确的 LVDS 转 MIPI 桥接芯片，具备以下特点：
- 输入灵活：支持单/双通道 LVDS 输入，分辨率最高 1080P@60Hz。
- 输出标准：MIPI 输出兼容 DSI 和 CSI-2 标准，支持多种 RGB 格式。
- 图像处理：内置图像旋转（90°/270°）和镜像翻转功能。
- 封装紧凑：采用 10mm x 10mm 的 LFBGA196 封装。

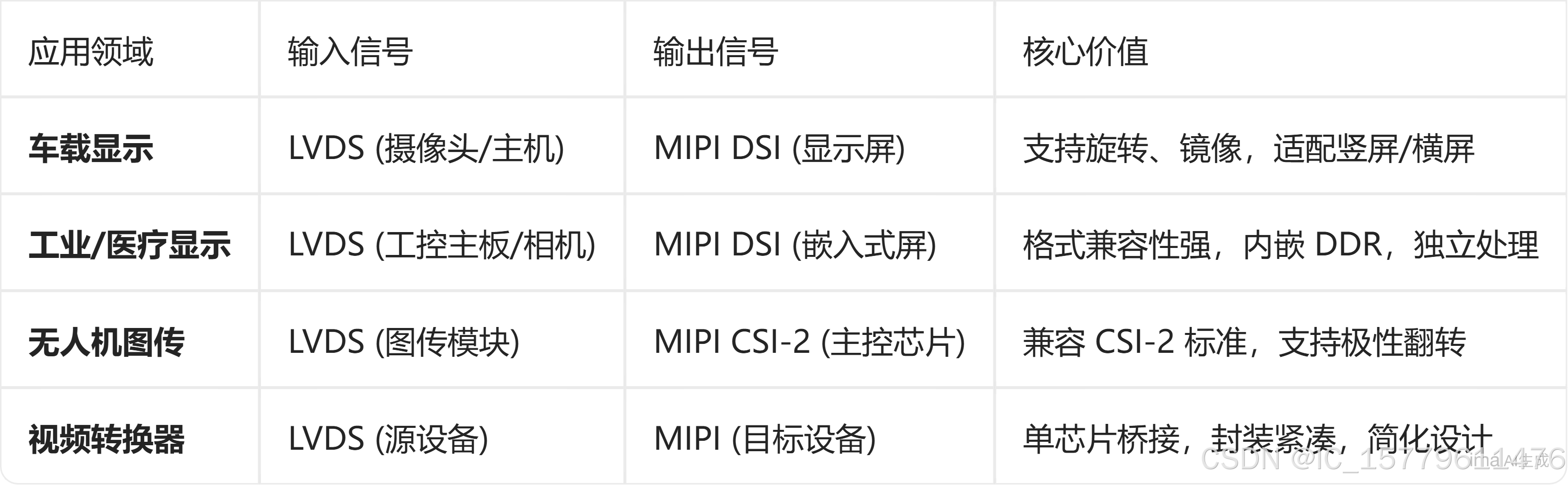

应用领域：
