电源适配器的拓扑结构探索

总的来说，绝大多数电源适配器都使用反激拓扑，因为它成本低、结构简单且非常适合中小功率应用。但随着对高效率、高功率密度要求的提升，其他拓扑也开始被采用。

下面按功率等级来详细说明：

适用功率范围：~ 5W 到 100W左右

这是绝大多数手机、笔记本、路由器等适配器的绝对主流拓扑。

工作原理 ：当开关管导通时，能量储存在变压器（更准确地说，是耦合电感）中，此时次级侧二极管反向偏置，没有能量传递给负载。当开关管关断时，变压器初级绕组的感应电压反向，次级侧二极管正向偏置，储存的能量被释放到负载端。
为什么它如此普及？
1. 结构简单，成本低：所需的元件数量最少，磁芯元件只有一个变压器。
2. 天生支持多路输出：可以轻松添加多个次级绕组来产生不同的电压。
3. 具备电气隔离：变压器本身就实现了安全隔离。
4. 输入电压范围宽：能很好地适应全球不同的电网电压（90V-264V AC）。
缺点：
- 输出纹波相对较大。
- 瞬时响应较慢。
- 开关管承受的电压应力较高。

插播

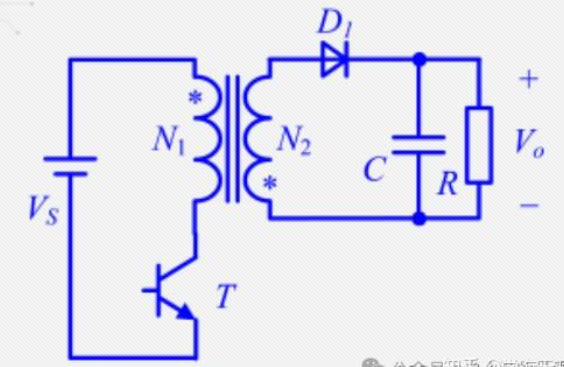

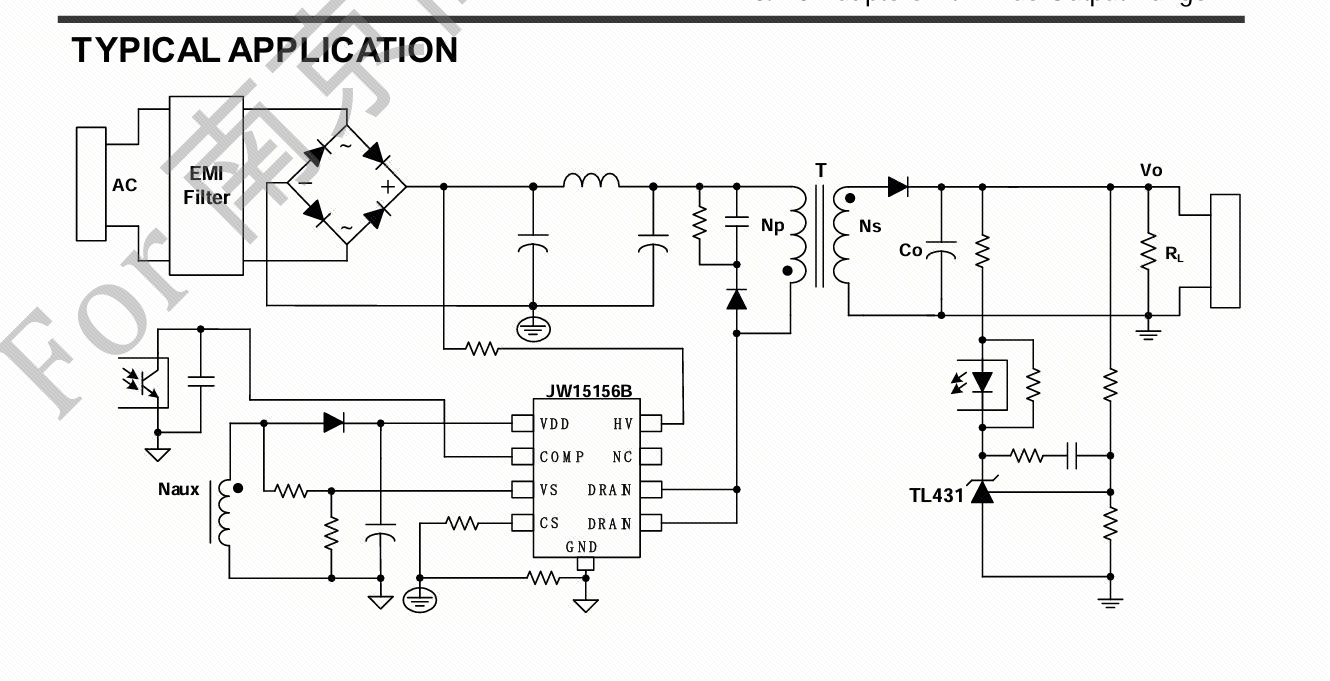

一个最简单的反激拓扑主要由以下元件构成：

到达变压器原边的电压是直流电，但流过原边绕组的电流是高频开关的"脉动直流"，从而在磁芯中产生了变化的磁场。

下面我们来详细分解这个过程：

交流市电（比如220V AC）经过输入端的整流桥 和大电容 滤波后，已经被转换成了一个平滑的高压直流电（对于220V输入，这个直流电压大约在300V以上）。
这个稳定的高压直流（如300V DC），就是施加在变压器原边绕组一端的电压。

您可以把这个过程想象成一个用 "直流电池" 和 "高速水龙头" 给一个 "弹簧水壶"（变压器）灌水的系统：

关键点： 水源一直是稳定的直流，但因为水龙头在高速开关，流入水壶的是一股股脉动的直流水流，而不是双向流动的交流水。

阶段	施加于原边的电压	原边电流	磁场/能量状态
开关管导通	高压直流（如300V）	从零线性增大	磁场建立，储存能量
开关管关断	0V （原边回路断开）	瞬间降至零	磁场崩溃，能量传递至次级

所以，最准确的描述是：

变压器原边接收到的是一个"被开关动作斩波"的直流电压，从而产生了一个变化的磁场。这个变化的磁场是能量跨越隔离屏障传递到次级的关键，而变化的根源是开关管对直流电的通断控制，而非输入了交流电。

这与传统工频变压器直接输入正弦波交流电的工作原理有本质区别。

适用功率范围：~ 100W 到 300W+

常见于高性能笔记本、游戏本、显示器以及大型电子设备的适配器。

工作原理 ：它使用两个交替导通的开关管（半桥），并利用谐振电感、变压器漏感和谐振电容产生谐振，使得开关管在零电压条件下导通，从而实现极高的效率。
为什么用于高端适配器？
1. 效率极高：由于实现了软开关（ZVS），开关损耗大大降低，效率通常可达94%以上。
2. 高功率密度：可以工作在更高的频率，从而允许使用更小的磁性元件。
3. 低EMI干扰：谐振波形平滑，产生的电磁噪声更小。
缺点：
- 电路更复杂，成本更高。
- 设计和控制更为复杂。
- 对负载变化相对敏感。

正激拓扑
- 功率范围：~ 50W 到 200W。
- 特点：在开关管导通时，能量同时传递给负载。它需要一个复位绕组或采用其他复位技术来释放变压器磁芯的能量。
- 应用：比反激功率处理能力更强，输出纹波更小，但成本也更高。在过去的一些台式机电源和液晶显示器适配器中有所应用，现在较多被LLC取代。

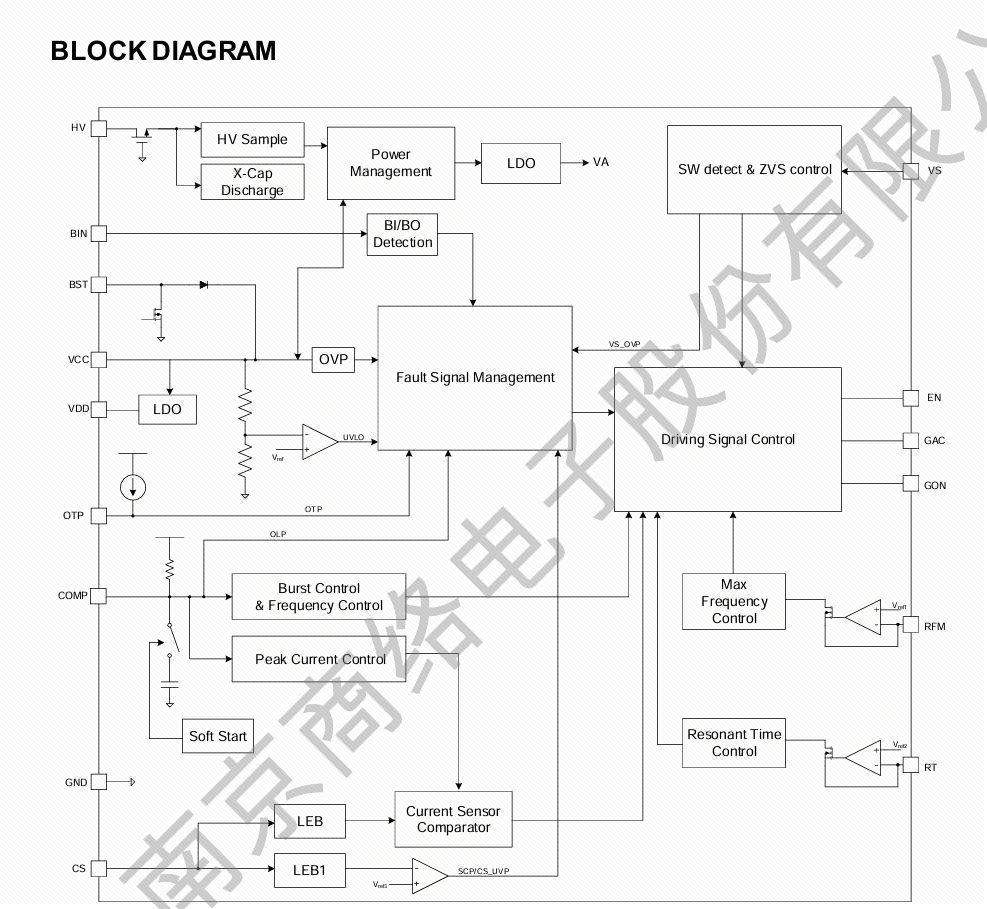

QR反激拓扑
- 这其实是反激的一个高级变种，全称是准谐振反激。
- 特点：它通过检测变压器磁芯的退磁情况，让开关管在 drain 极电压的谷底（最小值）导通，从而减少开关损耗和EMI。这被称为"谷底开关"。
- 应用：现在很多高效的反激控制器芯片都集成了QR模式，广泛应用于中高端适配器，以在反激的简单性和高效率之间取得平衡。

拓扑结构	常见功率范围	优点	缺点	典型应用
反激	5W - 100W	成本最低、结构简单、支持多路输出、隔离	输出纹波大、效率相对较低	手机充电器、普通笔记本适配器、路由器电源
LLC谐振	100W - 300W+	效率极高、高频化、低EMI	复杂、成本高、控制难	高性能笔记本、游戏本电源、大型设备电源
正激	50W - 200W	功率能力比反激强、纹波小	需要磁复位、成本高于反激	旧款显示器、台式机外部电源
QR反激	20W - 120W	效率比传统反激高、EMI更低	比传统反激稍复杂	中高端手机快充头、多数USB PD适配器

结论：

当您拿起一个普通的手机或笔记本充电器时，它内部有超过90%的概率是使用了反激拓扑 。如果您拿起一个体积相对较小但功率很大（比如100W）的USB-C快充头，它很可能采用了QR反激 或LLC谐振拓扑来实现高效率。
