蓝牙 BOX:替代传统触摸屏的工业无线 HMI 方案,成本直降 70%

结论:用工业蓝牙网关(比如 BG10-BOX),直接对接仪器仪表的 RS485 口,就能用手机微信小程序 / APP 实现数据监控和参数设置,完全不用装液晶屏。

我给你拆解下具体怎么做,以水质传感器 / 环境传感器为例:

一、方案原理

BG10-BOX 是 RS485 转蓝牙的工业网关,一边接仪器仪表的 RS485 通讯口,一边通过蓝牙和手机连接,再通过云平台实现数据可视化和控制。

二、核心步骤(0 代码,1 天搞定)

硬件对接:把 BG10-BOX 的 RS485 口和仪器仪表的 RS485 口对接,供电 9-28VDC(宽电压适配,不用改电源)

云平台组态:在蓝蜂云平台注册账号,创建设备,选择对应协议(比如 Modbus),绑定仪器仪表的变量(比如 PH 值、温度、报警阈值)

手机端使用:用户扫设备上的二维码,在微信小程序 / APP 里添加设备,就能实时查看数据、设置参数、查看历史曲线和报警记录

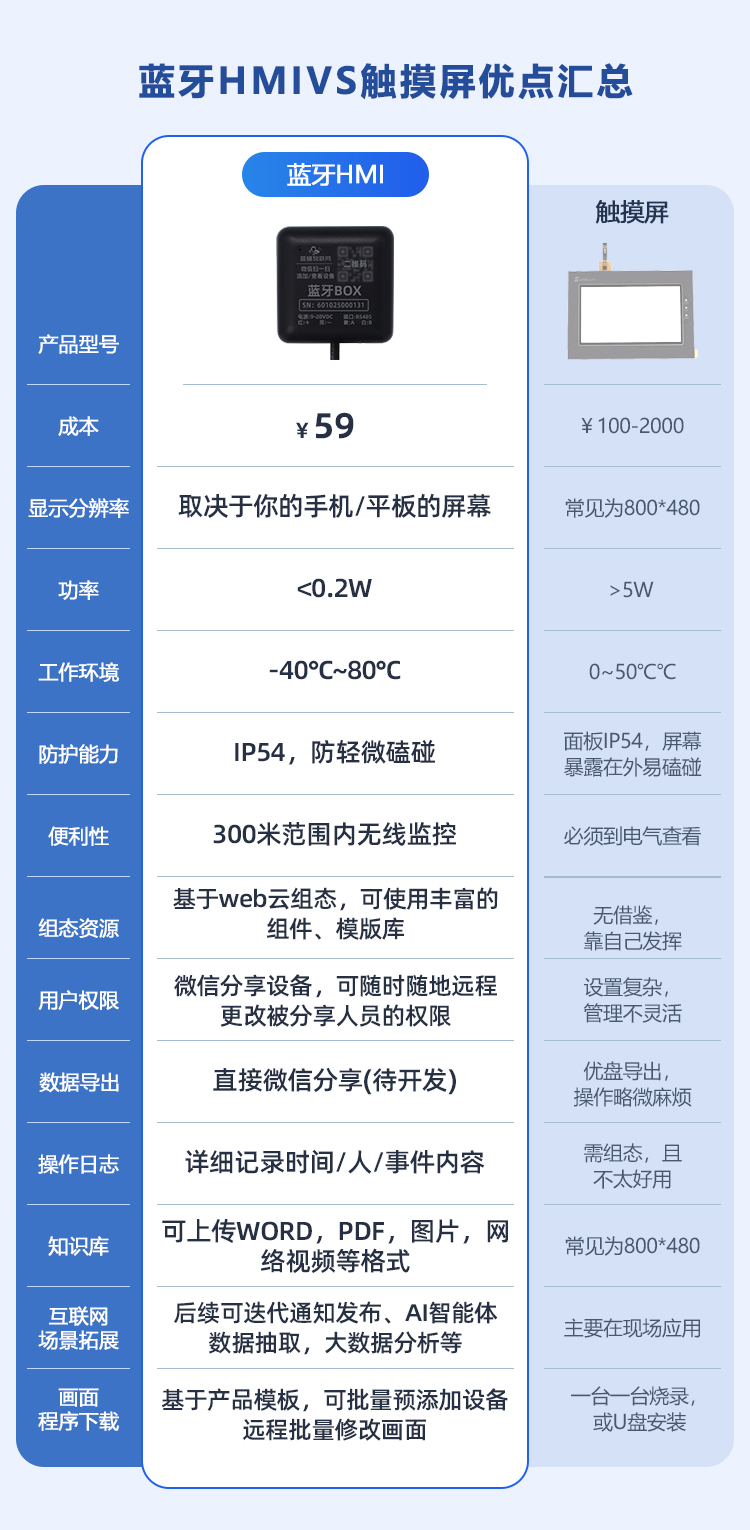

三、优势对比(vs 装液晶屏)

成本更低:液晶屏 + 驱动 + UI 开发,成本至少 100+,BG10-BOX 仅 59 元,还不用开发代码

更方便维护:仪器装在高处 / 野外,用户不用爬上去,300 米内用手机就能操作

功能更丰富:支持历史数据、报警、OTA 升级,液晶屏做不到这些

体验更好:手机端可视化界面,比数码管 / 小液晶屏直观太多

四、适合哪些仪器?

只要带 RS485 接口的仪器都能用,比如:

水质类:PH、ORP、电导率、浊度、溶解氧等传感器

环境类:风速风向、雨量、土壤、光照度等传感器

其他:压力变送器、温度控制器、流量积算仪等

五、注意事项

通讯距离:开阔场地 300 米,有遮挡会缩短,厂房内一般足够覆盖

协议支持:支持 Modbus、西门子 PPI、三菱 FX,大部分工业仪器都兼容

防护等级:IP54,适合工业现场环境

如果你是仪器仪表厂家,这个方案能帮你快速实现产品智能化,提升竞争力,还能大幅降低成本。

我是做工业物联网无线 HMI 方案的,有具体问题可以留言,我会详细解答。
