基于VITA57.1的2路125MSPS AD采集、2路250MSPS DA回放FMC子卡丨青翼科技100%国产采集卡

产品概述

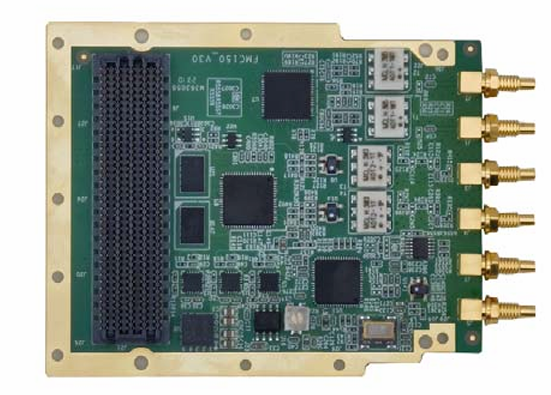

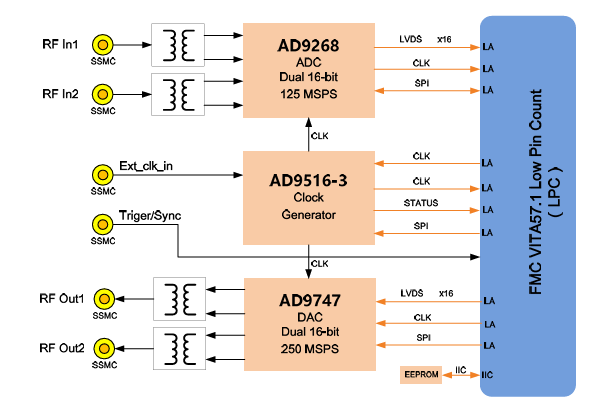

FMC164G是一款基于VITA57.1规范的2路125MSPS采样率 16 位分辨率AD采集、2路250MSPS采样率16位分辨率DA回放 FMC子卡模块。该模块遵循VITA57.1规范,可直接与符合VITA57.1 规范的FPGA载卡配合使用,板卡ADC器件采用上海贝玲的AD9268 芯片,板卡DAC器件采用重庆吉芯的AD9747芯片。

该板卡的模拟输入采用交流变压器耦合的方式输入,射频连接器 采用SSMC。模拟输出采用交流变压器耦合,兼容直流耦合。 该板卡主要面向通信与无线基础设施、雷达、宽频带通信、毫米 波通信、自动测试设备等应用。

技术指标

ADC性能指标(上海贝岭AD9268)

  • 2通道125MSPS 16位AD采集
  • 1.8V CMOS或LVDS输出
  • SNR:78.2dBFS@70MHz@125MSPS
  • SFDR:88dBFS@70MHz@125MSPS
  • 输入耦合方式:交流耦合
  • 差分模拟输入带宽:650MHz

DAC性能指标(重庆吉芯AD9747)

  • 2通道250MSPS 16位DA回放
  • 输出耦合方式:交流耦合,也可直流耦合
  • 输出阻抗:50Ω
  • 包含双端口的LVCOMS输入或选择交叉存取端口工作
  • 差分模拟电流输出:8.6mA~31.7mA
  • SFDR:-82dBc@Fout=20MHz / Fdac=250MSPS

时钟与触发

  • 高性能时钟发生器:AD9516-3(成都振芯)
  • 支持10MHz晶振本地参考时钟
  • 支持外部参考时钟输入
  • 支持外采样时钟输入
  • 支持1路输入/输出触发信号,LVTTL(3.3V)电平标准

物理与电气特征

  • 板卡尺寸:84.1 x 69mm
  • 典型功耗:5W
  • 散热方式:自然风冷散热

环境特征

  • 工作温度:-40°~﹢85°C
  • 存储温度:-55°~﹢125°C

软件支持

可选集成板级软件开发包(BSP)

  • 支持Xilinx开发板
  • 支持自研FPGA载板

可根据客户需求提供定制化算法与系统集成

应用范围

  1. 雷达与智能天线
  2. 仪器仪表与测量
  3. 航空航天和防务
  4. 自动驾驶RADAR
