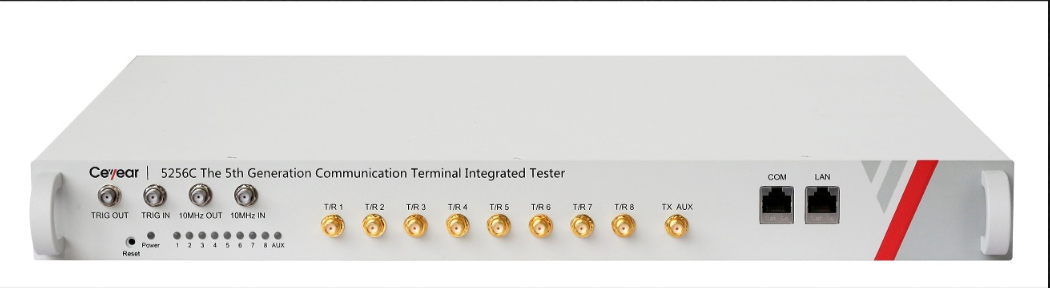

思仪 Ceyear 5256C 5G 终端综合测试仪

思仪 Ceyear 5256C|5G 终端综合测试仪(国产主流 Sub‑6GHz 综测)

定位 :中电科思仪(Ceyear)5G NR Sub‑6GHz 终端 / 基带芯片综测仪 ,对标 Keysight E7515A、R&S CMW500,主打国产替代、产线高速校准、研发一致性测试。

一、核心定位与用途

全称 :5256C 5G 终端综合测试仪 适用 :5G 手机 / 模组 / 基带芯片、CPE、工业物联网终端 场景 :研发验证、产线高速校准、认证预测试、教学 标准 :3GPP TS38.521 Rel‑15/16;Sub‑6GHz 全频段

二、关键射频参数(70 MHz~7.1 GHz)

✅ 频率与带宽

频率范围:70 MHz~7.1 GHz (全 Sub‑6GHz) 频率准确度:≤ 0.05 ppm + 0.1 Hz 接收带宽:20 MHz(70M--7.1G);200 MHz(400M--7.1G)(NR 宽带)

✅ 输出(Tx)

功率范围(CW): 70M--6 GHz:‑130 dBm~‑6 dBm 6G--7.1 GHz:‑120 dBm~‑12 dBm中电科思仪科技股份有限公司

功率准确度: ‑70~0 dBm:<0.6 dB ‑100~‑70 dBm:<1.2 dB中电科思仪科技股份有限公司

分辨率:0.1 dB ;驻波:≤1.5 (典型 1.38)中电科思仪科技股份有限公司 杂波:≤‑55 dBc ;二次谐波:≤‑30 dBc中电科思仪科技股份有限公司

✅ 接收(Rx)

功率范围:‑85 dBm~+30 dBm (CW,1 min),典型 +35 dBm 解调:5G NR、LTE、WCDMA、GSM、WiFi、蓝牙

三、5G 与无线功能

1)5G NR(Rel‑15/16)

支持 FR1(Sub‑6GHz) ,100 MHz 载波 、200 MHz 带宽 下行:64 QAM ;上行:64 QAM / 256 QAM 测试项:发射机(功率 / 频偏 / 调制精度 / 杂散)、接收机(灵敏度 / 吞吐 / 误码)、RF 一致性、产线校准

2)多模通信(全兼容)

蜂窝:5G NR / LTE‑FDD/TD‑LTE / WCDMA / CDMA2000 / GSM/EDGE 非蜂窝:WiFi 802.11 a/b/g/n/ac/ax、蓝牙 5.x

3)产线效率

多通道并行测试 、快速校准 、自动化脚本,显著提升量产速度

四、接口与外形

射频:4×SMA(50Ω) 控制:LAN、GPIB、USB、Trigger In/Out、10 MHz 参考输入 / 输出 尺寸:标准 19 英寸机架;重量约 15 kg 操作系统:嵌入式 Linux;可选上位机软件

五、与 Keysight/R&S 的定位对比

优势 :国产、性价比高、服务响应快、深度适配国内 5G 频段与产线 差距 :毫米波(FR2)、超高阶 MIMO、极致相位噪声 / 调制精度略逊于进口高端机 选型建议 :Sub‑6GHz 量产 / 常规研发 → 5256C ;前沿毫米波 / 极限指标 → Keysight/R&S

六、与你之前仪器的关系

E8257D(信号源) :高频本振 / 载波;5256C :5G 终端综测(信号收发 + 协议 + 射频性能) M8040A(BERT) :高速数字 / 光口误码;5256C :无线终端射频 + 协议 + 吞吐 MS2726C(手持频谱) :外场 / 排障;5256C :实验室 / 产线 5G 终端综测

要不要我把 5256C 与 E7515A/CMW500 做一份同档位关键参数对比表,便于你直接选型?
