【技术深挖】EtherCAT 如何实现超高精度同步？深度解析分布式时钟 (DC)

在多轴运动控制等高性能应用中，从站设备之间的同步精度往往需要达到微秒甚至纳秒级。盟通科技（Motrotech） 提供的 EC-Master 协议栈，其核心竞争力之一就在于对分布式时钟（DC）的精准掌控。以下是关于主站同步性的常见问答。

答：分布式时钟的核心逻辑是"对时"。在 EtherCAT 网络中，通常将第一个具备 DC 功能的从站定义为"基准时钟（Reference Clock）"。

同步流程： EC-Master 周期性发送 ARMW 命令，读取基准时钟的系统时间，并将其分配给网络中所有的 DC 从站。
延迟补偿： 为了达到 1us 以下的精度，盟通科技的技术方案会额外计算帧在物理线缆上传输的延迟。主站会测量每一段拓扑的传输时间，并将补偿值写入从站 ESC 寄存器（0x928），确保所有从站看到的"现在"是完全同步的。

答：这是从站执行动作的"发令枪"。ESC 控制器根据同步后的总线时间，产生 SYNC0 和 SYNC1 脉冲信号。

硬件激活： 触发驱动器电流环采样或数字量输出。
软件中断： 作为从站微处理器的中断源，确保从站程序在新的数据到达后、SYNC 脉冲释放前完成计算。
EC-Master 的配合： 为了保证同步效果，EC-Master 会通过精密的调度，确保周期性 I/O 数据到达与 SYNC 脉冲之间的间隔最小化且恒定。

答：这是一个容易被忽略的难点。虽然从站之间同步了，但主站（运行在 PC 或嵌入式硬件上）也有自己的本地计时器。如果主站发送数据的频率与从站 SYNC 脉冲的频率存在微小偏差，长此以往会导致数据漂移甚至丢帧。

为了解决这个问题，盟通科技 在 EC-Master 中集成了 分布式时钟主站同步（DCM） 机制。通过 PI 控制算法，自动调整主站发送周期，使其与基准从站时钟保持锁定。

答： EC-Master (Class A) 完整支持这两种模式，具体取决于您的硬件架构：

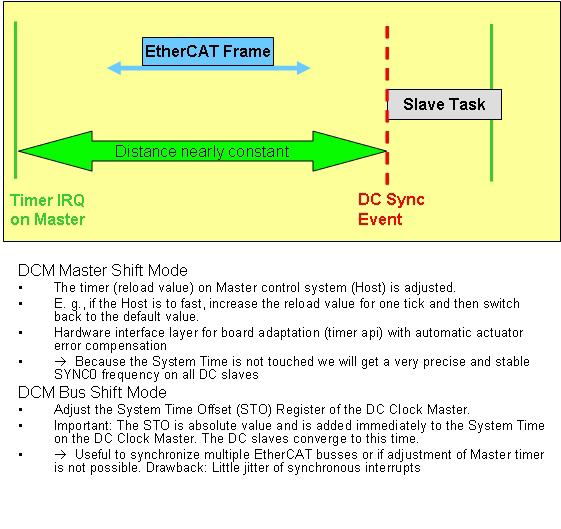

主站转换模式 (Master Shift)： * 原理： 调整主站控制硬件（如嵌入式 PC）的计时器。如果主站跑快了，就微调其计时器重载值。
- 优点： 能够获得极度精确且稳定的从站 SYNC 频率，系统时间保持连续。盟通科技通常优先推荐此模式。
总线转换模式 (Bus Shift)： * 原理： 调整从站基准时钟的系统偏移量寄存器（STO）。
- 优点： 适用于主站计时器无法调整的情况，或者需要同步多个 EtherCAT 总线的复杂场景。
- 缺点： 同步中断可能会产生微小的抖动。

答：同步是 EtherCAT 最具挑战性的特性，涉及底层硬件计时器、协议栈算法以及网络拓扑补偿。

盟通科技（Motrotech） 基于多年服务国内顶级工业客户的经验，能为您提供：
