在"软件定义汽车"趋势下，智驾、座舱、车身三大域的互联互通成为智能汽车的关键。SOME/IP作为AUTOSAR车载以太网核心协议，是打通三域的"通信高速公路"。本文将基于Vector的SOA测试方案，重点分析智驾→座舱、智驾→车身两大跨域场景。

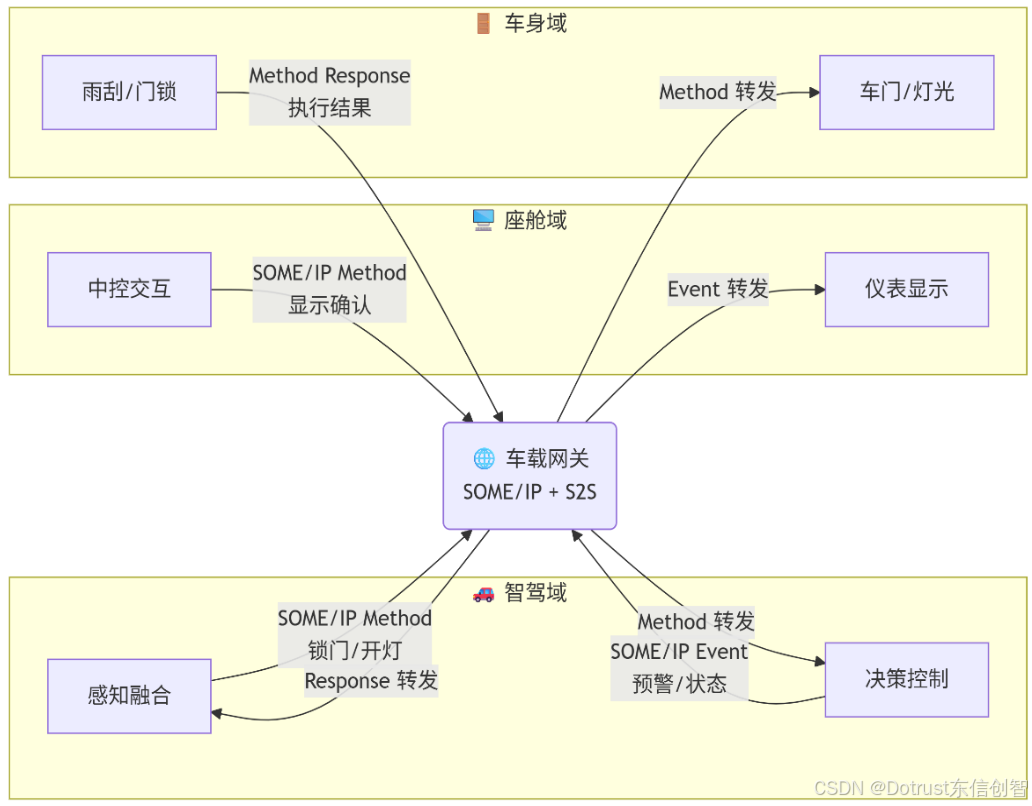

图1 智驾、座舱、车身"三域互联图
一、SOME/IP：三大域的"共同语言"
SOME/IP为何能成为智驾、座舱、车身三域之间的"通用语言"？这就要从SOA架构的核心思想说起。
传统的汽车通信采用面向信号的模式：无论接收方是否需要，数据都以固定周期广播。而SOME/IP采用服务发现（SD）、远程过程调用（RPC）以及发布/订阅机制，实现了按需通信------服务端通过SD协议向网络宣告"我能提供这些服务"，客户端则发送"寻找服务"请求，匹配成功后按需建立通信。这种"消费者绑定到服务契约"的模式，让软件能够独立于底层硬件拓扑独立演进。

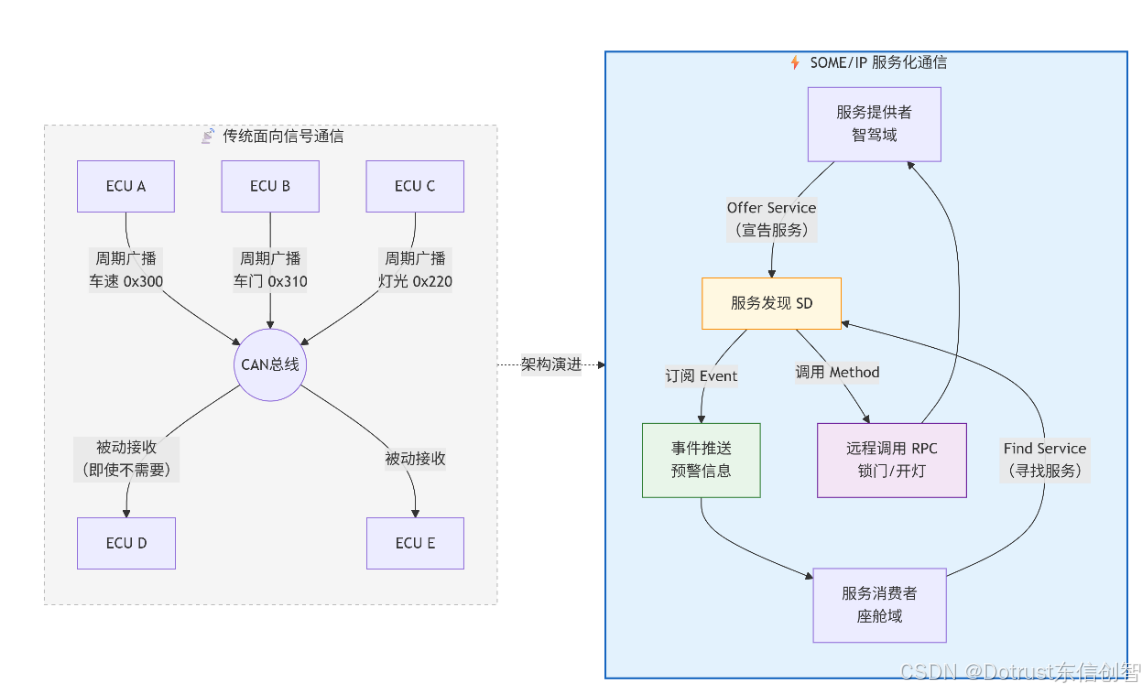

图2 传统面向信号通信与SOME/IP服务化通信的对比
二 、测试环境拓扑：CANoe仿真智驾域，对座舱域和车身域进行测试
在实际SOA跨域测试中，常常需要将CANoe作为仿真节点，模拟某一个域的服务行为，对另外两个域进行独立验证。下图为典型的测试方案框图，该拓扑支持舱驾融合、智驾控车及S2S转换验证。

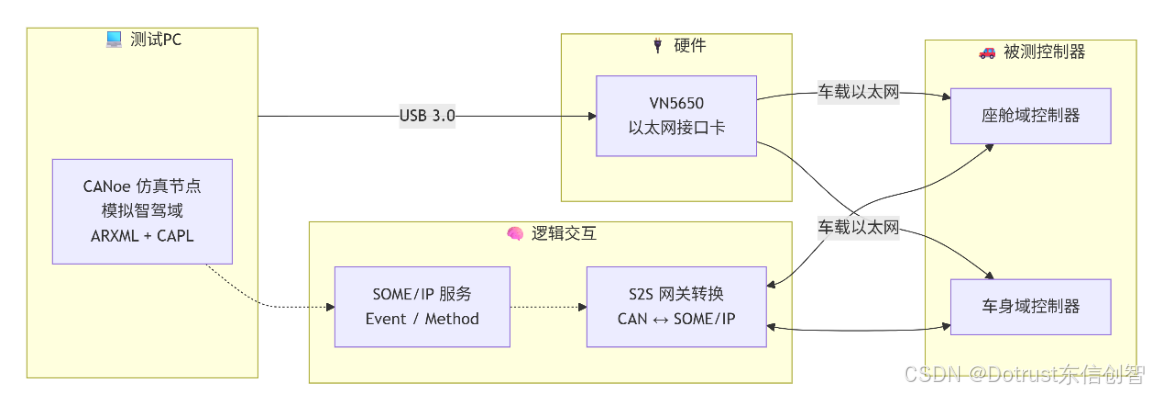

图3 测试方案框图
2.1 方案说明
CANoe角色：替代智驾域，既可通过Application Panel手动控制服务调用，也可通过CAPL脚本实现自动化测试；
被测端：座舱域和车身域作为真实控制器，接收来自CANoe的SOME/IP服务调用，并返回响应；
硬件连接：VN5650支持多通道，可同时连接两个被测控制器，也可通过网关间接连接；
测试覆盖：该拓扑支持舱驾融合（智驾→座舱）、智驾控车（智驾→车身）以及S2S转换验证。测试工程师可通过CANoe的Trace窗口实时监控SOME/IP报文，并通过测试报告功能自动记录每次测试的详细结果。
三 、智驾域 → 座舱域：舱驾融合的测试方案
3 .1 通信对象模型简介（通用）
Vector引入了通信对象模型（Communication Objects，CO）。导入服务接口的ARXML文件后，CANoe会自动生成强类型的服务对象、方法、事件等，测试脚本可以直接使用。
3 .2 典型服务场景
以"车道偏离预警（LDW）"功能为例：智驾域控制器作为Server，通过SOME/IP Event机制周期性地发布车道偏离预警状态；座舱域控制器作为服务消费者（Client），订阅该服务事件，一旦智驾域发出预警，座舱域立即更新仪表盘显示。

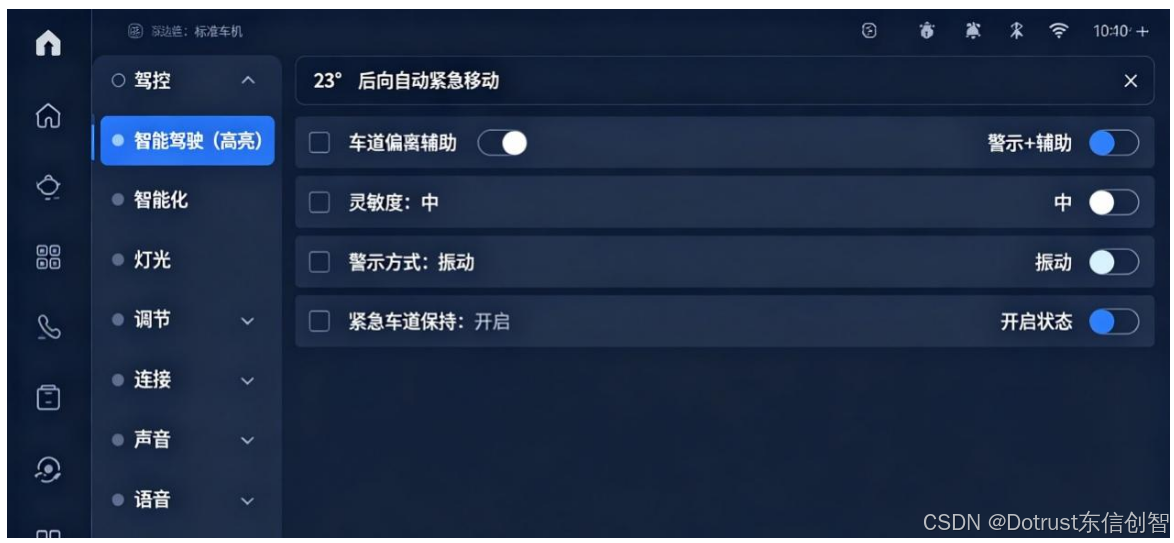

图4 仪表盘显示图
3 .3 测试要点
- 服务发现与订阅测试：验证智驾域能否正确发布服务（Offer消息）、座舱域能否成功发现并订阅服务（Find/Subscribe消息），以及服务状态变化时订阅关系的动态更新；
- 事件通信测试：验证智驾域的事件触发逻辑和座舱域的显示响应。
3 .4 自动化测试实战：事件订阅与验证
以下为座舱域订阅智驾域LDW事件的完整CAPL脚本（基于通信对象模型）：

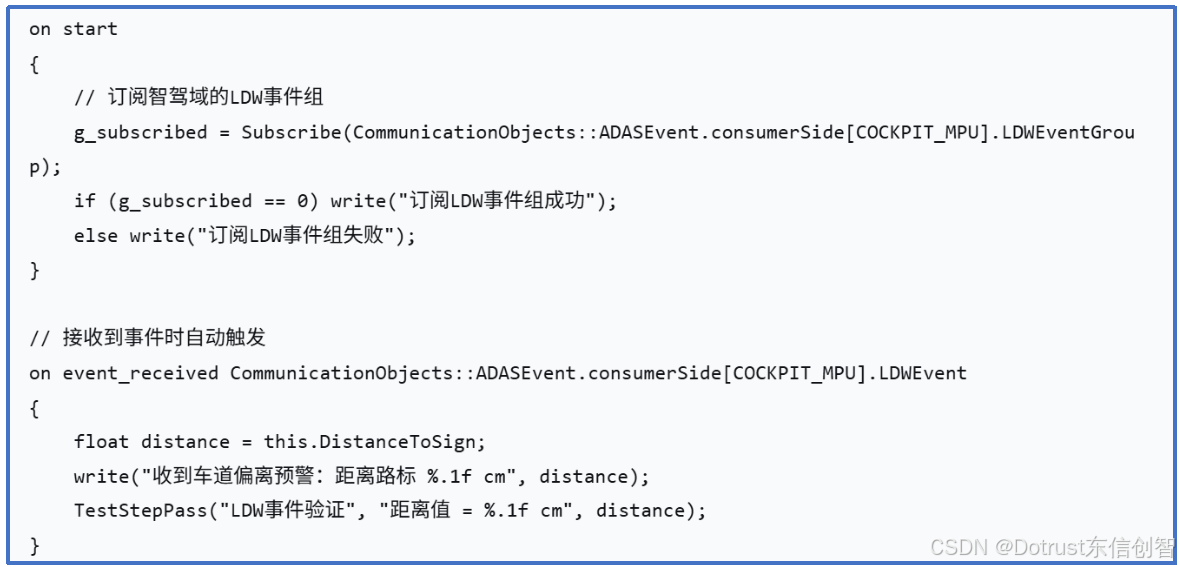

图5 订阅Event事件Capl脚本展示图
上述脚本无需关心SOME/IP SD细节，Subscribe 自动完成服务发现和订阅，on event_received 直接获取事件载荷。
四 、智驾域 → 车身域：从感知到执行的闭环测试
如果说舱驾融合是"让驾驶员看得见"，那么智驾域到车身域的通信就是"让车辆做得到"------智驾系统的决策指令需要通过SOME/IP传递给车身域控制器，驱动车门、灯光、雨刮等执行机构完成动作。
4 .1 典型服务场景
以"自动泊车过程中的车门锁止"为例：智驾域检测到车辆进入泊车状态后，通过SOME/IP Method调用车身域的"LockDoors"服务接口，车身域执行车门锁止后返回执行结果。
4 .2 测试要点
- 服务接口一致性测试：验证Method ID、参数类型、字节序等是否符合服务设计规范；
- 压力与并发测试：多个客户端同时调用同一服务时的正确性；
- S2S（Signal to Service）路由测试：验证网关能否正确将CAN信号映射为SOME/IP服务。

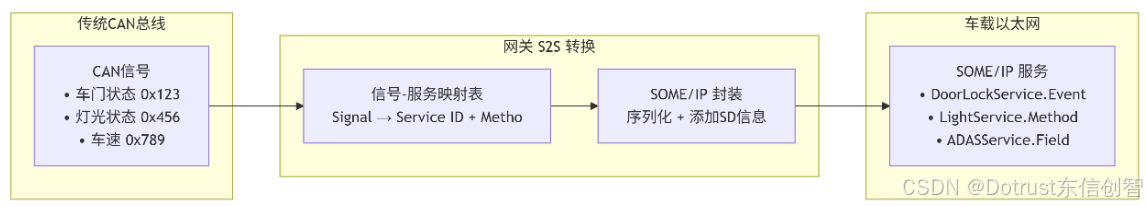

图6 S2S映射流程图
4 .3 自动化测试实战：Method 请求 与响应
与事件订阅不同，服务方法的调用采用异步请求-响应模式。以下为智驾域调用车身域锁门服务的客户端脚本：

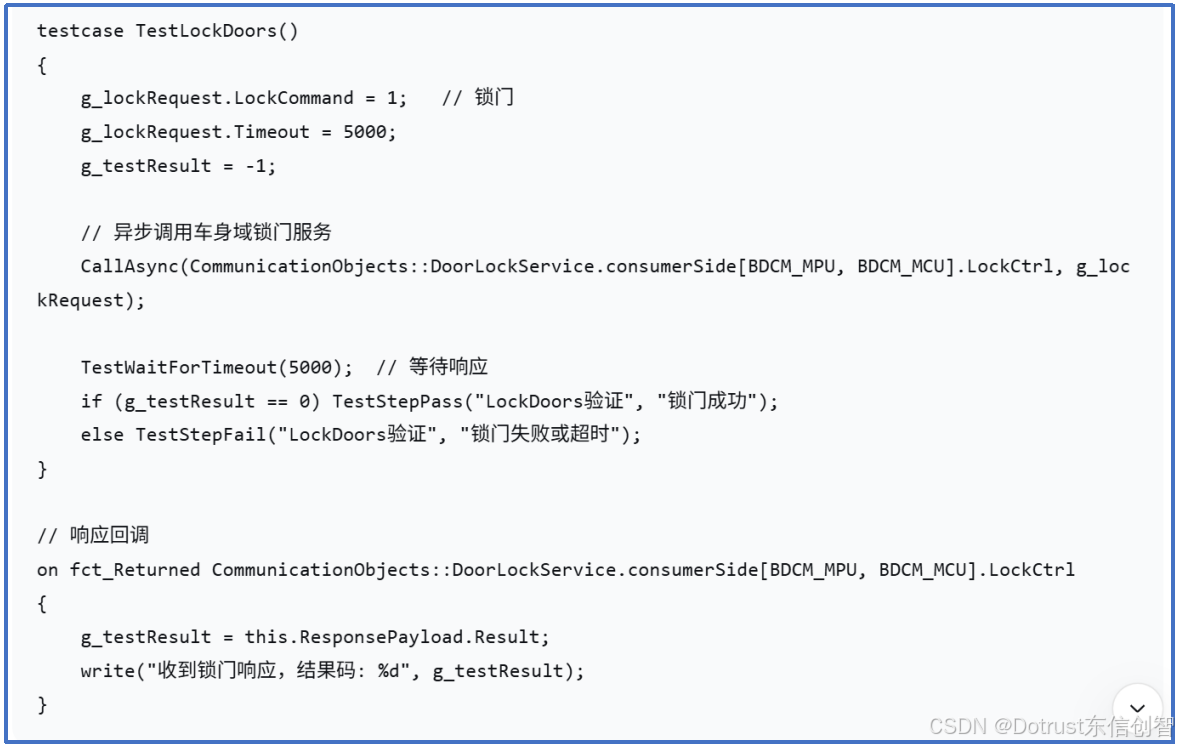

图7 Method请求响应Capl脚本展示图
五 、CANoe的两种测试模式：手动调试与自动化执行
在SOA测试过程中，CANoe提供了从手动调试到全自动回归的完整工作流，帮助测试工程师高效完成不同阶段的验证任务。
5 .1 Application Panel：无代码手动接口测试
在项目早期或问题复现阶段，测试工程师可能不希望编写复杂的CAPL脚本，而是想快速验证服务接口的行为。CANoe的Application Panel功能正是为此设计的。导入ARXML数据库后，CANoe会自动解析服务接口定义。例如：

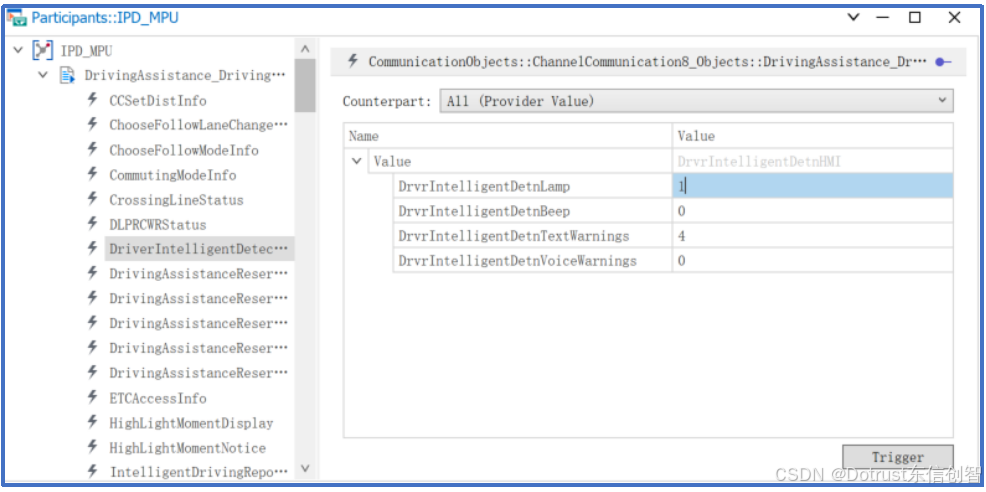

图8 Application Panel手动测试
Application Panel支持对复杂数据类型（如结构体、数组）的直观输入和展示，无需编写一行CAPL代码即可完成服务接口的功能验证。
-
- 测试报告自动生成
- CAPL脚本执行回归测试，自动生成HTML/PDF报告，包含用例状态、报文详情、错误日志。另外用户可以根据项目需求，定制报告模板，添加公司Logo、测试结论、统计分析图表等。

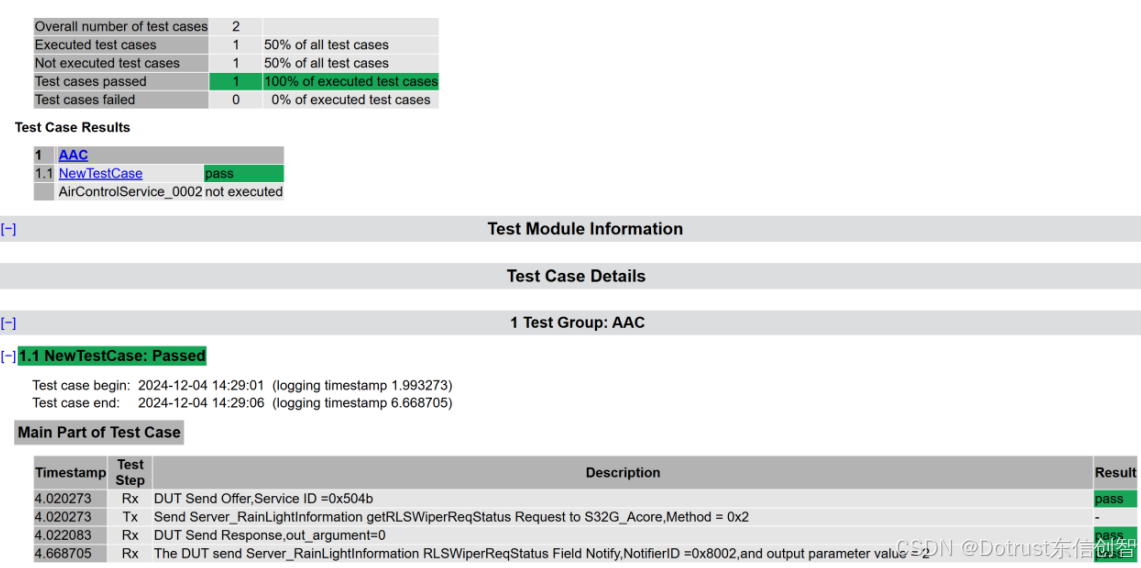

图9 测试报告展示图
六、东信创智的跨域SOA测试方案能力
面对智驾域到座舱域、车身域日益复杂的跨域服务交互，东信创智依托Vector工具链，可为客户提供覆盖全生命周期的SOA测试解决方案：

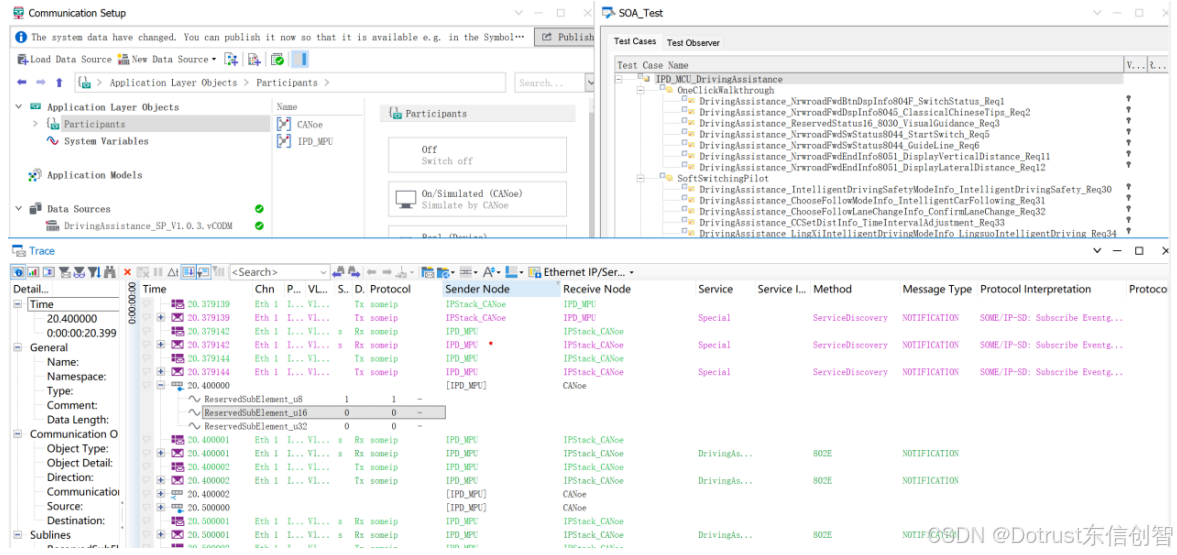

图10 CANoe-SOA测试界面
- 完整的工具链支撑：熟练运用CANoe进行SOME/IP服务仿真与分析，通过CAPL脚本（支持Communication Objects模型）实现自动化测试，利用Application Panel加速手动调试；
- S2S全链路验证能力：覆盖"CAN信号采集 → 网关路由 → SOME/IP协议转换 → 域控制器处理 → 应用层响应"的完整闭环；
- 丰富的方法论积累：在SOME/IP服务接口一致性测试、服务发现与订阅行为验证、S2S网关路由测试等领域积累了标准化测试用例库。
七、 结语
从ARXML导入到Panel手动测试，再到CAPL脚本自动化与报告生成，Vector工具链助力高效SOA测试。掌握这些技能，可有效验证智驾-座舱-车身三域互联，确保S2S转换充分性。若有需求欢迎联系东信创智邮箱market@dotrustech.com，我们一起为智能汽车"三域互联"保驾护航。
