仿真xilinx库加glbl()的作用

文章目录

• 1.代码形式
• 2.作用
• 3.国产FPGA类似语句
• • （1）安路器件
  • （2）高云器件

1.代码形式

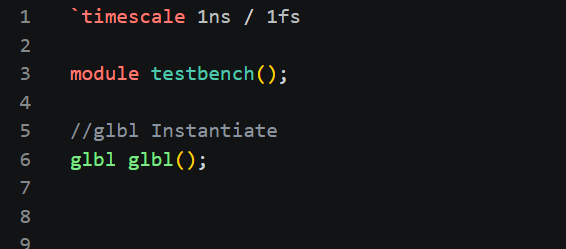

在仿真带xilinx库的 testbench（仿真顶层） 里都有这一行：

glbl glbl();

必须在顶层显式调用，不加仿真直接跑不起来。那具体作用是什么呢。

2.作用

它是 Xilinx 官方自带的仿真黑盒模块，只做 2 件事：

* 产生 GSR（全局上电复位）

* 产生 GTS（全局三态使能）

这两个信号是 FPGA 硬件上电时自动触发的，让所有寄存器恢复初始值，让时钟 / PLL/BRAM/FIFO 正常启动，还有消除仿真一开始的 X（未知态）。

3.国产FPGA类似语句

（1）安路器件

安路也有类似语句，对PH1 系列使用如下语句。
PH1_PHY_GSR PH1_PHY_GSR();
其他如EG4/AL3系列也使用和xilinx类似的语句。
glbl glbl();

（2）高云器件

高云器件仿真则都使用如下语句。
GSR GSR(.GSRI(1'b1));
