第一部分 网络层核心总论

1.1 网络层的层级定位与核心职责

网络层是OSI 7层第3层、TCP/IP 4层网际层，是唯一实现跨网络主机通信的层次，屏蔽数据链路层（以太网/WiFi/PPP）的物理差异，只做逻辑通信。核心是"跨网段 "，数据链路层仅能实现同一广播域内的点到点通信，而网络层通过IP寻址和路由转发，打破广播域限制，实现全球互联网的主机互通。

核心两大功能

  1. 数据平面：分组转发（Forwarding）

路由器根据路由表，将到达的IP分组从入接口转发到出接口，硬件高速执行（依赖ASIC芯片，转发速率可达线速），实时处理网络流量。转发过程无需复杂计算，仅执行"查表→转发 "两步，核心依据是最长前缀匹配规则，转发延迟极低（微秒级），是网络层的"硬件执行层"。

线速是指网络设备在其物理接口的线路速率下，无延迟、无丢包地持续处理和转发数据的能力。

线速（Wirespeed）是衡量网络设备交换转发能力的标准，表示设备能够以接口的线路速率持续传输数据而不产生延迟或丢包。例如，一个10Gbps接口在理想情况下能够以10Gbps速率处理数据，这就是线速状态。

  1. 控制平面：路由选择（Routing）

路由器之间通过路由协议（RIP/OSPF/BGP）交换路由信息，计算最优路径，生成/更新路由表，软件逻辑执行（依赖路由器CPU）。控制平面不直接处理用户流量，仅负责维护路由信息，当网络拓扑发生变化（如链路故障、新增设备）时，控制平面会重新计算路径，更新路由表，确保转发的正确性，是网络层的"逻辑决策层"。

一句话总结：转发是"怎么走"（硬件实时执行），路由是"选哪条路"（软件逻辑决策），二者协同工作，实现跨网络通信。

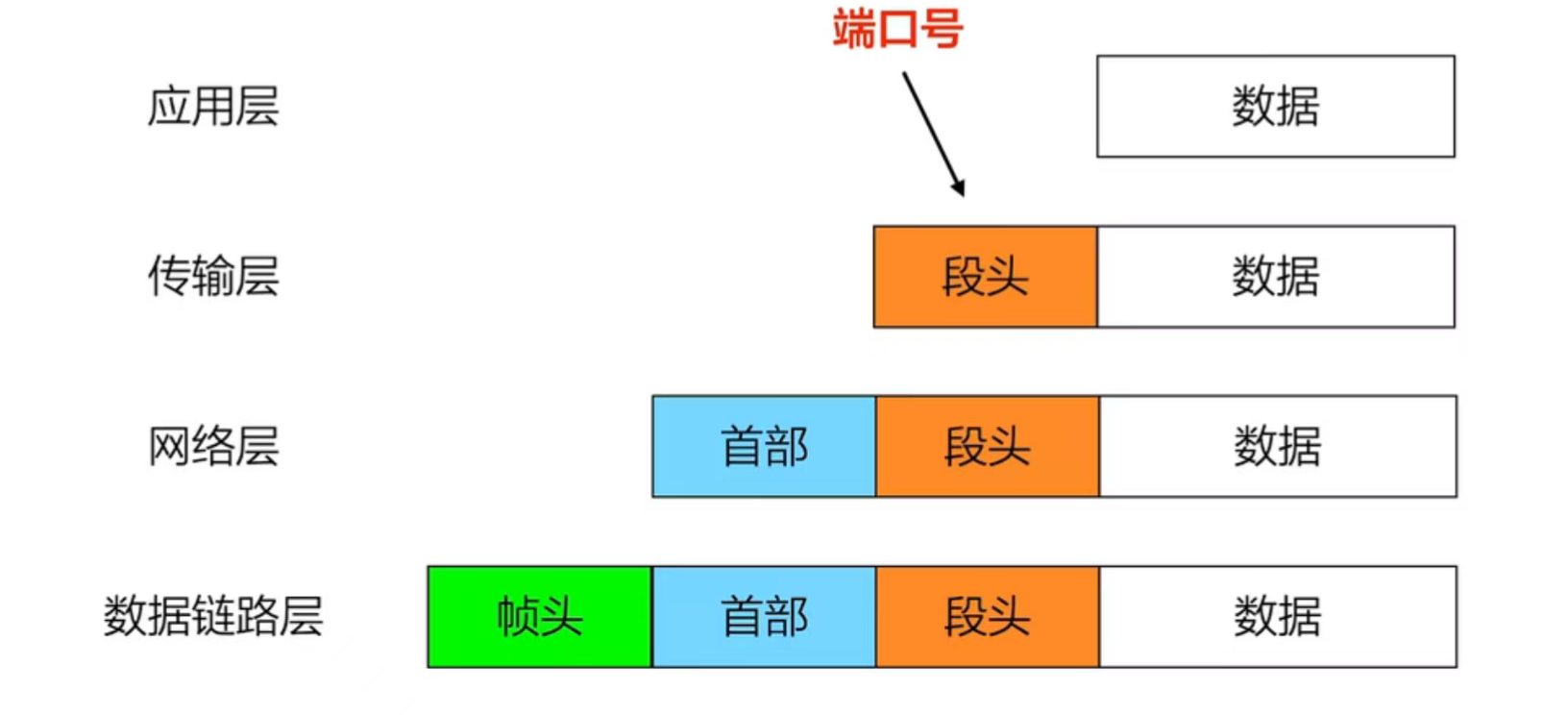

网络层传输单元

网络层：IP数据报（Packet）= IP首部 + 数据部分（来自传输层的报文段/用户数据）

对比区分：

  • 物理层：传输单元为比特流（bit），仅负责电/光信号传输，不识别任何协议字段；

  • 数据链路层：传输单元为帧（Frame）= 帧首部 + IP数据报 + 帧尾部，负责同一广播域内的点到点传输，校验帧首部和尾部；

  • 传输层：传输单元为报文段（TCP）/用户数据报（UDP）= 传输层首部 + 应用层数据，负责端到端的进程通信；

  • 网络层：IP数据报是跨网络传输的核心单元，屏蔽底层帧格式的差异（以太网帧、PPP帧格式不同），实现异构网络互联。

1.2 网络层两种服务模型

（1）数据报服务（无连接服务，互联网核心，IP协议）

  1. 连接特性：无需建立连接，每个分组独立发送，路由器对每个分组单独处理，分组之间无关联（无顺序、无依赖）。发送方无需提前与接收方协商，直接封装IP数据报发送即可，降低通信延迟。

  2. 路由特性：同一源目主机的分组，可能走不同路径（路由动态变化，如某条链路拥塞、故障时，路由器会切换路由）。例如，主机A发送10个分组到主机B，前5个走链路1，后5个可能因链路1拥塞，走链路2，分组到达顺序可能错乱。

  3. 可靠性：不可靠服务

  • 不保证分组到达：分组可能因路由环路、拥塞、链路故障丢失，网络层不做重传；

  • 不保证顺序：分组可能走不同路径，到达接收方的顺序与发送顺序不一致；

  • 不纠错、不重传：仅做IP首部校验，若首部出错则直接丢弃，数据部分的差错（如比特翻转）交给传输层（TCP）处理，UDP不处理差错；

  • 核心原因：网络层追求转发效率，将可靠性交给上层（TCP），兼顾效率与可靠性。

  1. 故障处理：某条链路故障，仅影响当前正在该链路传输的分组，后续分组可通过路由器切换到其他可用路径，故障影响范围小，容错性强。

  2. 适用场景：互联网IPv4/IPv6，对实时性要求高、允许少量丢包的场景（如视频通话、直播），以及大多数互联网应用（网页浏览、文件下载）。

（2）虚电路服务（面向连接服务，X.25/帧中继，已淘汰）

  1. 连接特性：传输前必须建立虚电路（VC，Virtual Circuit），分配唯一的虚电路号（VC ID），虚电路是逻辑上的连接，并非物理链路，仅在建立时确定路径，后续所有分组沿该路径传输。

  2. 路由特性 ：所有分组沿同一条虚电路传输，路径固定，分组到达顺序与发送顺序一致。每个分组的首部仅需携带VC ID，无需携带完整源目IP，路由器转发时仅根据VC ID查表，转发效率高于数据报服务。

  3. 可靠性：网络层保证可靠传输，通过差错控制（校验、重传）、流量控制（防止接收方过载），确保分组按序到达、不丢失、无差错。

  4. 故障处理：链路故障→虚电路断开→所有分组丢失，需重新建立虚电路才能继续传输，故障影响范围大，容错性差。

  5. 适用场景：早期广域网（如X.25、帧中继），用于对可靠性要求极高、不允许丢包和乱序的场景（如早期银行转账），现因效率低、灵活性差，已被数据报服务淘汰，仅在部分专用专网中残留。

对比维度 数据报服务（IP） 虚电路服务
连接建立 不需要，直接发送分组 必须建立虚电路，分配VC ID
路由选择 每个分组独立选路，路径可能不同 仅建立时选路，后续分组路径固定
首部信息 含完整源目IP，路由器需按IP查表 仅含虚电路号VC ID，查表效率高
故障影响 局部分组丢失，后续分组可切换路径 整条虚电路失效，所有分组丢失，需重连
路由器开销 转发时查表开销大（需匹配IP前缀），无连接建立开销 建立虚电路时有开销，转发时查表开销小（仅匹配VC ID）
拥塞控制 难，分组独立传输，无法提前预留资源 易，虚电路建立时可预留资源，便于控制流量
可靠性 网络层不保证，依赖传输层TCP 网络层保证，自带差错控制和流量控制
灵活性 高，适应拓扑动态变化，支持任意源目通信 低，拓扑变化需重新建立虚电路，灵活性差

1.3 关键基础术语

  1. 自治系统 AS（Autonomous System）

由同一机构（如企业、运营商）管理、统一路由策略的网络集合，有唯一AS号 （1~ 65535，其中1~64511为公有AS号，由IANA分配；64512~65535为私有AS号，用于企业内部）。AS是路由协议分类的核心依据：IGP （内部网关协议）用于AS内部的路由交换，EGP（外部网关协议）用于AS之间的路由交换。

例如，中国电信的AS号为4134，中国联通为4837，企业内部网络可使用私有AS号（如65000）。

  1. 最长前缀匹配

路由器转发分组时，选择路由表中与目的IP前缀匹配位数最长的路由，是分组转发的唯一规则 。

核心原因：路由表中可能存在多条与目的IP匹配的路由（如默认路由0.0.0.0/0、聚合路由192.168.0.0/22、明细路由192.168.1.0/24），最长前缀路由最精准，能确保分组转发到正确的网段。

例如，目的IP为192.168.1.10，路由表中有192.168.0.0/22（匹配22位）和192.168.1.0/24（匹配24位），则选择后者转发。

  1. MTU（最大传输单元）

数据链路层帧的数据部分最大长度，即IP数据报（含首部）能通过该链路的最大长度，单位为字节 。

不同链路的MTU不同：以太网默认1500字节（最常用），PPP链路默认1500字节，光纤链路可达到9000字节（巨型帧），卫星链路可能低至576字节。MTU是IP分片的核心依据，当IP数据报总长度大于MTU时，必须进行分片。

  1. 路由表项结构

标准路由表项包含5个核心字段，缺一不可：

  • 目的网络/掩码：标识分组要到达的目标网段（如192.168.1.0/24）；

  • 出接口：分组转发时的物理接口（如GigabitEthernet0/0/0，千兆以太网接口）；

  • 下一跳IP：与出接口直连的邻居路由器IP（若为直连路由，下一跳为0.0.0.0）；

  • 度量值：路径开销（如RIP的跳数、OSPF的带宽开销），用于判断最优路径；

  • 优先级：路由的优先级（数值越小优先级越高），用于在多条不同协议的路由中选择最优路由。

第二部分 IPv4协议

IPv4是32位无类别网络层协议，解决寻址、转发、分片、异构网络互联，是整个网络层的核心，也是408考研的绝对重点（每年必考IPv4首部、分片、子网划分、NAT等内容），同时是工程中最常用的协议。

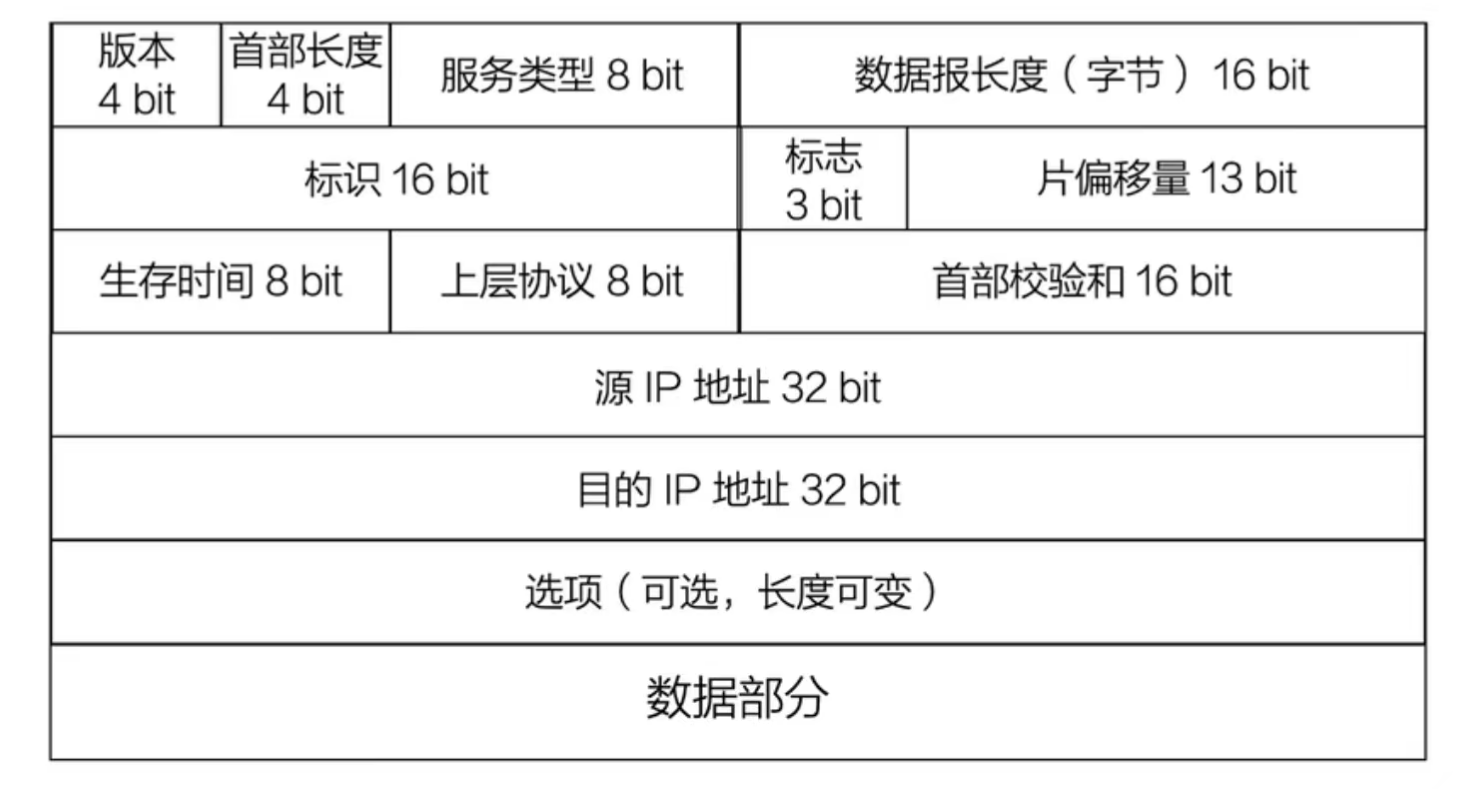

2.1 IPv4数据报格式

IPv4首部 ：固定20字节（所有IP数据报都包含，不可省略）+ 可选字段0~40字节（根据需求添加，如安全、路由记录），总首部最大60字节 。

所有字段按传输顺序排列，单位：bit/字节，首部字段的顺序不可颠倒。

字段名 长度 详细含义 408考点 工程应用
版本（Version） 4bit 标识IP协议版本，IPv4=4，IPv6=6，字段值直接对应版本号，无其他含义。 1. 抓包首字段判断协议；2. 与IPv6的版本字段对比（4bit，IPv6=6）；3. 若版本字段错误，路由器直接丢弃分组。 1. Wireshark过滤规则：ip.version==4（过滤IPv4流量）；2. 排查协议不兼容问题（如设备误配置为IPv6，导致IPv4分组无法转发）。
首部长度（IHL） 4bit 单位：4字节，最小值5（5×4=20字节，对应固定首部，无可选字段），最大值15（15×4=60字节，对应固定首部+40字节可选字段）。若IHL值小于5，属于非法分组，路由器直接丢弃。 1. 计算首部长度：IHL值×4；2. 判断是否有可选字段（IHL ＞ 5，则有可选字段）；3. 常考单位（4字节），易错点：混淆IHL单位与片偏移单位。 1. 抓包分析首部是否包含可选字段（如Wireshark中查看IPv4首部长度，判断是否有路由记录、时间戳等字段）；2. 排查非法分组（IHL值异常导致的丢包）。
服务类型（ToS） 8bit 前3位为优先级（0~7，7为最高优先级，现已废弃），后5位为服务类型（时延、吞吐量、可靠性、成本、未使用），现用于DSCP（差分服务代码点），实现QoS（服务质量）区分。 1. QoS相关考点，了解ToS字段的作用；2. 知道DSCP是ToS字段的现代应用，无需深入掌握DSCP细节。 1. 企业网QoS配置：通过设置ToS字段，为视频、语音流量分配高优先级，为普通数据（如网页浏览）分配低优先级；2. Wireshark中查看ToS字段，判断流量优先级。
总长度（Total Length） 16bit IP数据报总长度=首部长度+数据部分长度，单位字节，最大取值65535（2¹⁶-1）字节。若总长度大于出接口MTU，需进行分片；若总长度小于首部长度，属于非法分组，路由器丢弃。 1. 分片计算核心字段，需结合MTU计算分片数量、片偏移；2. 最大值65535字节；3. 总长度=首部长度+数据长度。 1. 排查大包传输故障（如总长度过大导致分片失败、丢包）；2. 手动调整IP数据报大小（如ping命令指定包大小，测试MTU兼容性）。
标识（Identification） 16bit 同一原始IP数据报的所有分片，标识值完全相同；不同原始数据报的标识值不同（由主机随机生成），用于目的主机重组分片时，区分不同原始数据报的分片。 1. 分片重组的核心依据；2. 同一原始数据报的分片标识相同，不同数据报标识不同，易错点：混淆标识字段与片偏移字段的作用。 1. 抓包判断分片是否属于同一数据报（查看标识字段是否相同）；2. 排查分片重组失败故障（如标识字段异常，导致目的主机无法重组分片）。
标志（Flags） 3bit 仅后2位有效，第1位保留（恒为0）：① DF（Don't Fragment）=1：禁止分片，若 IP 数据报总长度＞MTU，路由器直接丢弃，并返回 ICMP 终点不可达（需要分片但 DF 置位） 报文；② MF（More Fragments）=1：表示后续还有分片；③ MF=0：表示为最后一个分片（无后续分片）。 1. DF=1丢包考点；2. MF标志与片偏移的配合使用（MF=1时，片偏移不为0；MF=0时，片偏移为最后一段的偏移量）；3. 禁止分片的场景（如部分网络设备不支持分片）。 1. 网络排查：使用ping -f 命令（禁止分片），测试MTU不匹配问题（若ping大包丢包，说明MTU不兼容）；2. 配置路由器禁止分片（针对特殊流量，如语音流量，避免分片导致时延增加）。
片偏移（Fragment Offset） 13bit 单位：8字节，表示当前分片的数据部分在原始数据报数据部分中的起始位置。计算公式：片偏移=当前分片数据起始位置÷8 ，非最后一个分片的数据长度必须是8的整数倍（确保片偏移为整数）。 1. 必考单位换算（8字节）；2. 片偏移的计算的公式，易错点：混淆片偏移单位与首部长度单位；3. 非最后分片的数据长度必须是8的整数倍。 1. MTU不匹配时的分片排障（查看片偏移是否正确，判断分片是否正常）；2. 抓包分析分片是否完整（通过片偏移和MF标志，判断是否有分片丢失）。
生存时间（TTL） 8bit 初始值由发送主机设置（常见值16、32、64、128），每经过1台路由器，TTL值减1，当TTL=0时，路由器丢弃该分组，并向发送主机发送ICMP超时报文，用于防止路由环路（避免分组在环路中无限循环）。 1. 防止路由环路的机制，选择题必考；2. tracert命令原理（核心依赖TTL递增）；3. TTL是跳数限制，不是时间限制，易错点：误认为TTL是时间。 1. 手动修改TTL值（如ping -i 10 命令，设置TTL=10），屏蔽路由环路；2. tracert定位路由故障（查看TTL衰减情况，判断环路位置）；3. 排查TTL值过小导致的丢包（如TTL=1，分组仅能经过1台路由器）。
协议（Protocol） 8bit 标识IP数据报的数据部分对应的上层协议，常用值：ICMP=1、TCP=6、UDP=17、OSPF=89、IGMP=2，用于路由器和主机将数据部分交给对应的上层协议处理。 1. 抓包过滤协议的依据，填空题常考协议对应的数值（如TCP=6、UDP=17）；2. 协议字段与传输层的关联，选择题必考。 1. Wireshark按协议过滤流量（如ip.proto==6，过滤TCP流量）；2. 排查协议不兼容问题（如路由器禁止某类协议，导致对应流量丢包）。
首部校验和 16bit 仅校验IP首部，不校验数据部分 ，计算方式：逐字节进行16位反码求和，结果取反。接收方（路由器/主机）校验时，若结果不为全1，则说明首部出错，直接丢弃分组。 1. 网络层不负责数据纠错的考点，选择题必考；2. 校验范围仅为IP首部，不包含数据部分，易错点：误认为校验和校验整个IP数据报。 1. 排查IP首部篡改故障（如校验和异常，说明分组被篡改）；2. 路由器转发时，若TTL值变化，需重新计算首部校验和（因为TTL是首部字段，变化会导致校验和失效）。
源IP地址 32bit 发送方主机的IP地址，固定32位，是分组的"源地址"，用于接收方回复数据时定位发送方。 1. 核心寻址字段，与目的IP地址配合，实现跨网络寻址；2. 源IP地址不可伪造（部分场景可伪造，如DDoS攻击），但会导致无法接收回复。 1. 防火墙ACL源IP过滤（禁止非法源IP访问内网）；2. 抓包定位攻击源（通过源IP地址，找到攻击主机）；3. NAT转换时，源IP地址会被替换为公网IP。
目的IP地址 32bit 接收方主机的IP地址，固定32位，是分组的"目的地址"，路由器转发分组的核心依据（通过目的IP查找路由表）。 1. 核心寻址字段，最长前缀匹配的匹配对象；2. 目的IP地址决定分组的转发路径。 1. 路由表匹配依据（路由器通过目的IP查找最优路由）；2. 防火墙ACL目的IP过滤（禁止内网访问非法目的IP）；3. 排查路由故障（目的IP路由不存在，导致分组丢包）。
可选字段+填充 可变 可选字段用于扩展IP功能，如安全（IPSec相关）、路由记录（记录分组经过的路由器IP）、时间戳（记录分组经过各路由器的时间），长度0~40字节；填充字段用于将整个首部长度补至4字节的整数倍（因为IHL单位是4字节），填充值全为0。 极少考，仅需知道存在可选字段和填充字段，了解其作用（扩展功能、对齐首部）即可。 现代网络几乎禁用可选字段（增加首部长度，降低转发效率），仅在特殊场景（如科研、安全审计）使用；填充字段由设备自动添加，无需手动配置。

关键易错点

    1. 首部长度（IHL）单位是4字节，片偏移单位是8字节 ，总长度单位是1字节，三者不可混淆；
    1. 首部校验和只查首部，不查数据，数据部分的差错由传输层（TCP）处理，UDP不处理数据差错；
    1. TTL是跳数限制（每经过1台路由器减1），不是时间限制，不要误认为TTL=64表示分组存活64秒；
    1. DF=1时，IP数据报超过MTU会直接丢弃，不会分片，且路由器会返回ICMP终点不可达报文；
    1. 片偏移仅表示数据部分的偏移，不包含首部长度，计算时需排除首部长度；
    1. 标识字段仅用于同一原始数据报的分片区分，不同原始数据报的标识字段不同。

2.2 IPv4地址分类与特殊地址

32位IPv4地址 = 网络位（标识网段，同一网段内的主机网络位相同） + 主机位（标识网段内的具体主机，同一网段内主机位唯一），早期采用分类编址（便于管理），现被CIDR（无类别域间路由）替代，但408必考分类编址，工程中仍会用到分类编址的基础逻辑。

（1）五类IP地址（二进制首位判断）

五类IP地址的核心区别是二进制首位和网络位/主机位的划分，无需记忆具体范围，可通过二进制首位快速判断，范围是推导得出的结果。

  1. A类地址

    • 二进制首位：0（最高位为0，其余31位任意）；

    • 范围：0.0.0.0 ~ 127.255.255.255（推导：首位0，对应十进制0~127）；

    • 网络位8bit（仅最高8位为网络位），主机位24bit（剩余24位为主机位）；

    • 默认子网掩码：255.0.0.0（网络位全1，主机位全0）；

    • 可用主机数 ：2²⁴-2=16777214（减2原因：排除网络地址（主机位全0）和广播地址（主机位全1））；

127.0.0.0/8 网段属于 A 类地址段，为回环地址，不可用于主机分配；

0.0.0.0/8 网段同样属于 A 类地址段，为保留地址，也不可分配使用；

A 类地址中可实际使用的网段为：1.0.0.0/8 ～ 126.0.0.0/8

  1. B类地址

    • 二进制首位：10（最高两位为10，其余30位任意）；

    • 范围：128.0.0.0 ~ 191.255.255.255（推导：首位10，对应十进制128~191）；

    • 网络位16bit（最高16位为网络位），主机位16bit（剩余16位为主机位）；

    • 默认子网掩码：255.255.0.0；

    • 可用主机数：2¹⁶-2=65534；

    • 备注：B类地址适合中等规模网络（如企业局域网，需要大量主机）。

  2. C类地址

    • 二进制首位：110（最高三位为110，其余29位任意）；

    • 范围：192.0.0.0 ~ 223.255.255.255（推导：首位110，对应十进制192~223）；

    • 网络位24bit（最高24位为网络位），主机位8bit（剩余8位为主机位）；

    • 默认子网掩码：255.255.255.0；

    • 可用主机数：2⁸-2=254；

    • 备注：C类地址适合小型网络（如家庭、小型办公室，主机数量少），是工程中最常用的分类地址。

  3. D类地址

    • 二进制首位：1110（最高四位为1110，其余28位任意）；

    • 范围：224.0.0.0 ~ 239.255.255.255；

    • 无网络位/主机位划分，不属于单播地址，仅用于组播（一对多通信）；

    • 备注：D类地址不分配给具体主机，仅用于组播组标识（如224.0.0.5是OSPF组播地址）。

  4. E类地址

    • 二进制首位：1111（最高四位为1111，其余28位任意）；

    • 范围：240.0.0.0 ~ 255.255.255.255；

    • 保留地址，用于科研、实验，不用于商业和民用网络；

    • 备注：E类地址不可分配给主机，也不可用于组播，仅用于技术研究。

（2）特殊IP地址

特殊IP地址是工程配置和408考试的重点，每个地址的作用、使用场景必须熟练掌握，避免混淆。

  1. 网络地址 ：主机位全0，标识一个网段，不分配给任何主机。例：192.168.1.0/24（C类网段），网络地址为192.168.1.0，用于标识该网段，路由器路由表中存储的是网络地址，而非具体主机地址。

  2. 广播地址 ：主机位全1，用于向本网段所有主机发送广播（所有主机都会接收该分组），不分配给任何主机 。例：192.168.1.255/24，发送到该地址的分组，本网段所有主机都会接收，路由器默认不转发广播分组（避免广播风暴）。

  3. 回环地址 ：127.0.0.0/8（核心是127.0.0.1），用于本地主机测试（测试TCP/IP协议栈是否正常），不经过网卡，仅在主机内部传输。例：ping 127.0.0.1，若能ping通，说明本地TCP/IP协议栈正常；若ping不通，说明协议栈异常（如网卡驱动故障）。

  4. 0.0.0.0 ：未知地址，有两个核心用途：① DHCP客户端未获取到IP地址时，使用0.0.0.0作为源IP，发送DHCP Discover请求；② 作为默认路由的目的网络（0.0.0.0/0），匹配所有未在路由表中明确匹配的IP地址。

  5. 255.255.255.255：受限广播地址，仅在本网段广播，路由器不转发该地址的分组（区别于本网段广播地址，如192.168.1.255，仅在192.168.1.0/24网段广播），常用于DHCP Discover请求（客户端未获取IP时，无法确定本网段广播地址，使用受限广播）。

  6. 私有IP地址 （NAT核心，无公网唯一性）

    • 定义：仅用于内网（企业、家庭、校园网），不被互联网分配，不同内网可使用相同的私有IP地址，通过NAT转换为公有IP访问互联网；

    • A类私有IP：10.0.0.0 ~ 10.255.255.255（10.0.0.0/8），适合大型企业内网（主机数量多）；

    • B类私有IP：172.16.0.0 ~ 172.31.255.255（172.16.0.0/12），适合中型企业内网；

    • C类私有IP：192.168.0.0 ~ 192.168.255.255（192.168.0.0/16），适合小型企业、家庭内网（最常用，如家庭路由器默认网段192.168.1.0/24）；

    • 备注：私有IP地址无法直接访问互联网，必须通过NAT转换为公有IP；互联网上的公有IP地址不会与私有IP地址重叠。

（3）可用主机数公式

可用主机数 = 2^主机位数量 - 2

减2原因：必须排除两种特殊地址------网络地址（主机位全0，标识网段，无法分配给主机）和广播地址（主机位全1，用于广播，无法分配给主机）。

易错点：当主机位为0时（如子网掩码255.255.255.252，主机位2位，可用主机数=2²-2=2），不可减2后为负数（如主机位1位，2¹-2=0，说明该子网无可用主机，不可使用）。

例题：B类地址172.16.0.0/16，借4位主机位划分子网，每个子网的可用主机数=2^(16-4)-2=2¹²-2=4094。

2.3 子网划分、VLSM、CIDR、路由聚合

分类编址存在严重的IP地址浪费问题（如一个C类地址仅能使用254个主机，若某小型办公室只有10台主机，会浪费244个IP），因此诞生了子网划分→VLSM→CIDR→路由聚合的演进逻辑，核心目的是节约IP地址、优化路由表、提升网络效率。

（1）子网划分（借主机位做子网位）

核心逻辑

从主机位中借n位作为子网位，将一个大网段（如C类192.168.1.0/24）划分为多个小子网，每个子网有独立的网络地址、广播地址和可用主机，每个子网是一个独立的广播域（路由器隔离广播域），实现IP地址的高效利用。

核心原则：借位越多，子网数量越多，每个子网的可用主机数越少；借位越少，子网数量越少，每个子网的可用主机数越多，需根据实际主机数量合理借位。

计算公式（必记）

  • 子网数量 = 2ⁿ（n=借位位数，借位位数不能超过原主机位数量，如C类主机位8位，最多借7位）；

  • 每个子网主机位 = 原主机位 - n；

  • 每个子网可用主机数 = 2^(原主机位-n) - 2；

  • 子网掩码 = 原默认子网掩码 + 借位位数（如C类默认掩码255.255.255.0，借2位，掩码变为255.255.255.192，即/26）。

子网掩码

子网掩码是32位二进制数，与IP地址一一对应，其中1代表网络位/子网位，0代表主机位，通过IP地址与子网掩码做按位与运算，可快速得到网络地址（判断IP所属网段）。

例：IP地址192.168.1.10，子网掩码255.255.255.192（/26），按位与运算：

192.168.1.10 → 11000000.10101000.00000001.00001010

255.255.255.192 → 11111111.11111111.11111111.11000000

按位与结果 → 11000000.10101000.00000001.00000000 → 192.168.1.0（网络地址），说明该IP属于192.168.1.0/26子网。

例题

题目：C类地址192.168.1.0/24，借2位主机位划分子网，求子网数量、子网掩码、每个子网的网段、可用主机数。

解答步骤：

  1. 确定原主机位：C类地址默认网络位24位，主机位8位；

  2. 借位n=2，子网数量=2²=4个；

  3. 子网掩码：原掩码255.255.255.0（/24），借2位后，掩码为255.255.255.192（/26）（二进制：11111111.11111111.11111111.11000000）；

  4. 每个子网主机位=8-2=6位，可用主机数=2⁶-2=62台；

  5. 子网网段划分（核心：子网步长=2^(8-2)=64）：

    • 子网1：192.168.1.0/26，网络地址192.168.1.0，广播地址192.168.1.63，可用主机192.168.1.1~192.168.1.62；

    • 子网2：192.168.1.64/26，网络地址192.168.1.64，广播地址192.168.1.127，可用主机192.168.1.65~192.168.1.126；

    • 子网3：192.168.1.128/26，网络地址192.168.1.128，广播地址192.168.1.191，可用主机192.168.1.129~192.168.1.190；

    • 子网4：192.168.1.192/26，网络地址192.168.1.192，广播地址192.168.1.255，可用主机192.168.1.193~192.168.1.254。

（2）VLSM 变长子网掩码

核心逻辑

同一主网下（如192.168.1.0/24），不同子网使用不同的子网掩码，适配不同主机数量的网段，进一步节约IP地址。例如，企业内部有办公区（200台主机）、监控区（50台主机）、网关区（2台主机），若使用相同掩码，会浪费大量IP，而VLSM可针对不同区域分配不同掩码，按需分配IP。

工程应用示例（企业网常用）

主网：192.168.1.0/24，根据不同区域主机数量，使用VLSM划分子网：

  • 办公区：200台主机，需借1位主机位（主机位7位，可用主机数=2⁷-2=126，不够；借0位，主机位8位，可用254台，满足），掩码255.255.255.0（/24），网段192.168.1.0/24；

  • 监控区：50台主机，需借2位主机位（主机位6位，可用62台，满足），掩码255.255.255.192（/26），网段192.168.2.0/26；

  • 网关区：2台主机，需借6位主机位（主机位2位，可用2台，满足），掩码255.255.255.252（/30），网段192.168.2.64/30；

  • 优势：按需分配IP，避免浪费，同时每个子网是独立广播域，减少广播风暴。

408考点

VLSM的核心是"同一主网，不同掩码"，与子网划分（同一主网、同一掩码）形成鲜明区别，核心考查两点：一是VLSM的划分逻辑，二是VLSM与子网划分的差异辨析。

  1. 核心考点1：VLSM与子网划分的区别

  • 子网划分：同一主网下，所有子网使用相同的子网掩码，无论各子网的主机数量多少，均分配相同数量的可用主机，存在IP地址浪费（如某子网仅需10台主机，却分配254台可用主机）；

  • VLSM：同一主网下，根据各子网的实际主机数量，分配不同长度的子网掩码，主机数量多的子网借位少（掩码短，可用主机多），主机数量少的子网借位多（掩码长，可用主机少），完全按需分配，无IP浪费，是工程中企业网组网的核心方式。

  1. 核心考点2：VLSM划分步骤

VLSM划分需遵循"先大后小"原则------先给主机数量多的子网分配掩码（借位少），再给主机数量少的子网分配掩码（借位多），避免小子网占用大子网的网段，导致IP地址冲突。

例题（408必考题型）：主网192.168.1.0/24，需划分3个子网，分别为办公区（100台主机）、销售区（30台主机）、运维区（10台主机），用VLSM划分，求各子网的掩码、网段、可用主机数。

解答步骤：

  1. 按主机数量排序：办公区（100台）> 销售区（30台）> 运维区（10台），按"先大后小"分配掩码；

  2. 办公区（100台）：需满足可用主机数≥100，主机位至少7位（2⁷-2=126≥100），借位1位（原C类主机位8位，借1位后主机位7位），掩码255.255.255.128（/25），网段192.168.1.0/25，可用主机192.168.1.1~192.168.1.126；

  3. 销售区（30台）：需可用主机数≥30，主机位至少6位（2⁶-2=62≥30），借位2位，掩码255.255.255.192（/26），从剩余网段（192.168.1.128/25）中分配，网段192.168.1.128/26，可用主机192.168.1.129~192.168.1.190；

  4. 运维区（10台）：需可用主机数≥10，主机位至少4位（2⁴-2=14≥10），借位4位，掩码255.255.255.240（/28），从剩余网段（192.168.1.192/26）中分配，网段192.168.1.192/28，可用主机192.168.1.193~192.168.1.206；

  5. 剩余网段（192.168.1.208/28、192.168.1.224/28、192.168.1.240/28）可作为备用子网，按需使用。

  6. 易错点

  • VLSM划分必须遵循"先大后小"，若先给小主机数子网分配短掩码，会占用大子网的网段，导致大主机数子网无法分配足够的可用主机；

  • VLSM仅适用于同一主网，不同主网的子网掩码可任意分配，不涉及VLSM；

  • 计算VLSM子网时，需注意剩余网段的范围，避免网段重叠（如192.168.1.0/25与192.168.1.128/25无重叠，若误将销售区分配为192.168.1.64/26，会与办公区网段重叠，导致IP冲突）。

（3）CIDR 无类别域间路由

核心逻辑

CIDR（Classless Inter-Domain Routing）是为解决分类编址IP浪费、路由表膨胀问题而诞生的，核心是"取消地址分类，以任意长度的前缀划分网络位和主机位"，用"网络地址/前缀长度"（如192.168.1.0/24）表示网段，替代传统的分类地址（A/B/C类）和子网划分的"网络位+子网位+主机位"划分方式。

CIDR的核心价值有两个：

  • 一是节约IP地址（打破分类限制，按需分配前缀长度）
  • 二是路由聚合（将多个连续的小网段聚合为一个大网段，减少路由表条目，提升路由器转发效率），是现代互联网路由的核心技术。
核心特征

  • 无类别：取消A/B/C类地址划分，前缀长度可任意（1~32位），无需遵循"8/16/24位网络位"的限制（如192.168.1.0/25、172.16.0.0/13，均为合法CIDR地址）；

  • 路由聚合（超网）：将多个连续的CIDR网段，聚合为一个前缀更短的大网段，聚合的核心是"找所有网段的共同前缀"，共同前缀的长度即为聚合后的前缀长度；

  • CIDR地址块：一个CIDR网段称为一个地址块，地址块中的可用主机数=2^(32-前缀长度)-2（与子网划分的可用主机数公式一致，需排除网络地址和广播地址）；

  • 与VLSM的关系：VLSM是"同一主网，不同掩码"（拆分大网段），CIDR是"多个连续网段，同一聚合掩码"（合并小网段），二者相辅相成，VLSM拆分后的子网，可通过CIDR聚合为大网段，优化路由表。

408必考：路由聚合计算

路由聚合的核心步骤：

  • ① 将所有需聚合的网段的IP地址转换为二进制；
  • ② 找出所有二进制IP的"共同前缀"（从最高位开始，连续相同的比特位）；
  • ③ 共同前缀的长度即为聚合后的前缀长度，共同前缀对应的IP地址即为聚合后的网络地址。

例题（408真题改编）：将网段192.168.1.0/24、192.168.2.0/24、192.168.3.0/24、192.168.4.0/24聚合为一个CIDR地址块，求聚合后的网络地址和前缀长度。

解答步骤：

  1. 转换为二进制（仅保留前24位，后8位为0，无需展开）：

    192.168.1.0/24 → 11000000.10101000.0000 0001.00000000；

  2. 192.168.2.0/24 → 11000000.10101000.0000 0010.00000000；

  3. 192.168.3.0/24 → 11000000.10101000.0000 0011.00000000；

  4. 192.168.4.0/24 → 11000000.10101000.0000 0100.00000000。

  5. 找共同前缀：前21位比特连续相同（11000000.10101000.0000 0），第22位开始不同（100、001、010、011）；

  6. 聚合后的前缀长度=21位，聚合后的网络地址=共同前缀+后续全0 → 11000000.10101000.0000 0000.0000 0000 → 192.168.0.0/21；

  7. 验证：192.168.0.0/21的地址范围是192.168.0.0~192.168.7.255，完全包含4个需聚合的网段，聚合成功。

工程应用（路由器配置核心）

路由聚合是运营商、企业网路由器配置的核心操作，目的是减少路由表条目。例如，企业内部有192.168.1.0/24、192.168.2.0/24、192.168.3.0/24三个子网，在连接外网的路由器上，可将这三个子网聚合为192.168.0.0/22，仅向外网发布一条聚合路由，而非三条明细路由，大幅减少外网路由器的路由表压力，提升转发效率。

易错点

  • 路由聚合仅能聚合"连续的网段"，非连续网段无法聚合（如192.168.1.0/24和192.168.3.0/24，中间间隔192.168.2.0/24，无法直接聚合）；

  • CIDR前缀长度可任意，无需是8的整数倍（如/22、/25、/28均合法），而分类编址的网络位只能是8、16、24位；

  • 聚合后的网段，其可用主机数是聚合后地址块的总可用主机数，而非各子网可用主机数之和（如192.168.0.0/22的可用主机数=2^(32-22)-2=1022台，而非3×254=762台）。

连续子网：聚合后不多不少，刚好覆盖 → 可以聚

非连续子网：聚合后必然夹带其他网段 → 不能直接聚
如直接聚合如192.168.1.0/24和192.168.3.0/24会把192.168.0.0/24

192.168.1.0/24

192.168.2.0/24

192.168.3.0/24一起打包，会造成发往 192.168.0.0/24、192.168.2.0/24 的数据包也会被这条路由引过去→ 造成路由黑洞、丢包、环路

（4）路由聚合与子网划分、VLSM的关联

三者的演进逻辑：分类编址（浪费IP）→ 子网划分（同一掩码拆分，减少浪费）→ VLSM（不同掩码拆分，按需分配）→ CIDR（聚合连续子网，优化路由），四者的核心关联的是"IP地址的高效利用"和"路由表的优化"，408综合题常将三者结合考查，核心题型为"VLSM划分+CIDR聚合"。

综合例题（408高频）：主网172.16.0.0/16（B类地址），需划分4个子网，分别为研发部（200台主机）、市场部（100台主机）、财务部（50台主机）、行政部（20台主机），要求用VLSM划分，并将所有子网聚合为一个CIDR地址块，求各子网的掩码、网段及聚合后的CIDR地址。

解答思路：先按VLSM"先大后小"原则划分各子网，再提取所有子网的共同前缀，进行CIDR聚合（具体步骤可参考前文VLSM和路由聚合的计算方法，此处省略详细计算，核心结论：聚合后CIDR地址为172.16.0.0/16，与主网一致，因所有子网均为172.16.0.0/16的子网，共同前缀为16位）。

2.4 IP分片

IP分片是网络层的核心功能之一，当IP数据报的总长度大于出接口的MTU（最大传输单元）时，路由器会将该IP数据报拆分为多个分片，每个分片的总长度（首部+数据）不超过MTU，到达目的主机后，由目的主机重组所有分片，还原为原始IP数据报。

核心考点：分片的触发条件、分片计算（分片数量、片偏移、MF标志）、重组规则，是408计算题的高频考点，同时也是工程中MTU不匹配故障排查的核心依据。

1. 分片触发条件

  • IP 数据报总长度 > 出接口 MTU

  • 例外情况：若IP数据报的DF标志=1（禁止分片），则路由器不进行分片，直接丢弃该数据报，并向发送主机返回ICMP终点不可达（ fragmentation needed and DF set）报文；

  • 注意：分片仅在路由器上进行，目的主机负责重组分片，中间路由器不重组分片（仅转发分片），若某一分片丢失，整个原始数据报重组失败，需由传输层（TCP）重传，UDP不重传，导致数据丢失。

2. 分片核心规则

分片时需遵循3个核心规则，直接决定分片计算的正确性：

  1. 每个分片的总长度（首部+数据）≤ MTU，且每个分片的首部必须包含完整的IPv4固定首部（20字节），可选字段仅在第一个分片中保留（后续分片无需携带，节省带宽）；

2.非最后一个分片的数据长度，必须是8字节的整数倍（因为片偏移的单位是8字节，确保片偏移为整数）；

  1. 分片标志（Flags）和片偏移（Fragment Offset）的设置：
  • 第一个分片~倒数第二个分片：MF=1（表示还有后续分片）
    片偏移=当前分片数据起始位置÷8；
  • 最后一个分片：MF=0（无后续分片），
    片偏移=当前分片数据起始位置÷8；
  1. 所有分片的标识（Identification）字段值相同，用于目的主机重组时区分不同原始数据报的分片。
3. 408必考：分片计算题

例题（408真题改编）：某IP数据报总长度为1500字节（首部20字节，数据部分1480字节），通过MTU=1000字节的链路，求分片数量、每个分片的总长度、数据长度、MF标志、片偏移。

解答步骤（核心：先算每个分片的最大数据长度）：

  1. 确定MTU对应的最大数据长度：MTU=1000字节，每个分片首部=20字节（固定首部），因此每个分片的最大数据长度=MTU - 首部长度=1000 - 20=980字节；

  2. 判断非最后一个分片的数据长度：需是8字节的整数倍，980÷8=122.5，不是整数，因此取最大的8的整数倍，即976字节（976÷8=122，符合要求）；

  3. 计算分片数量：原始数据部分=1480字节，第一个分片数据长度=976字节，剩余数据长度=1480 - 976=504字节；第二个分片数据长度=504字节（≤976字节，且无需满足8的整数倍，因是最后一个分片），因此分片数量=2个；

  4. 计算每个分片的详细参数：

    分片1（非最后一个）：总长度=20+976=996字节，数据长度=976字节，MF=1，片偏移=0÷8=0；

  5. 分片2（最后一个）：总长度=20+504=524字节，数据长度=504字节，MF=0，片偏移=976÷8=122；

  6. 验证：两个分片的数据长度之和=976+504=1480字节（与原始数据部分一致），每个分片总长度≤1000字节（MTU），非最后分片数据长度是8的整数倍，符合分片规则。

4. 工程排障应用

IP分片故障是企业网、互联网中常见的丢包故障，核心原因是MTU不匹配（如内网MTU=1500字节，外网MTU=1480字节，未进行分片或禁止分片），排查方法如下：

  • 使用ping -f 命令（禁止分片），指定不同大小的数据包，测试MTU值（如ping -f -l 1472 目标IP，若能ping通，说明MTU≥1500字节；若丢包，说明MTU<1500字节）；

  • 抓包分析：通过Wireshark查看分片的MF标志、片偏移，判断是否有分片丢失（若某一分片丢失，目的主机无法重组，会丢弃所有相关分片）；

  • 解决方案：在路由器上配置MTU值，确保链路MTU一致，或取消DF标志（允许分片），避免因禁止分片导致丢包。

易错点

  • 分片数据长度的计算：需扣除分片首部长度（20字节），且非最后分片必须是8的整数倍，容易忽略"8的整数倍"这一要求；

  • 片偏移的计算：仅针对数据部分，不包含首部长度，容易误将"分片总长度"代入计算；

  • 重组的责任方：仅目的主机重组分片，中间路由器不重组，容易误认为路由器会重组分片；

  • DF标志的作用：DF=1禁止分片，丢包后返回ICMP报文，容易遗漏"ICMP终点不可达"这一关键信息。

2.5 NAT 网络地址转换

**NAT（Network Address Translation）**是解决IPv4地址枯竭的核心技术，也是企业网接入互联网的必备配置，核心作用是将内网私有IP地址转换为外网公有IP地址，实现多个内网主机共享一个公有IP访问互联网，同时隔离内网与外网，提升网络安全性。

1. 核心逻辑
  • 内网主机向互联网发送IP数据报时，NAT设备（通常是路由器）将数据报的「源IP地址（私有IP）」替换为「公有IP地址」；
  • 当互联网主机向内网主机回复数据报时，NAT设备再将「目的IP地址（公有IP）」替换为对应的「私有IP地址」，本质是"地址映射"，实现私有IP与公有IP的转换。

核心价值：

  • ① 节约公有IP地址（多个内网主机共享1个公有IP）；
  • ② 隔离内网（外网无法直接访问内网私有IP，仅能通过NAT映射访问）；
  • ③ 灵活组网（内网可自由规划私有IP，无需担心与公网IP冲突）。
2. NAT的三种类型

  • （1）静态NAT（一对一映射）
    原理：将内网某一个私有IP地址，固定映射到一个公有IP地址（一对一），即一个公有IP仅分配给一个内网主机；

  • 适用场景：内网有服务器（如Web服务器、FTP服务器），需要外网主机直接访问（如企业官网服务器，需固定公有IP供外网访问）；

  • 408考点：静态NAT是"双向映射"，外网可通过公有IP直接访问内网对应的私有IP主机，区别于动态NAT和PAT。

（2）动态NAT（多对多映射）
原理：NAT设备维护一个"公有IP地址池"，当内网主机访问外网时，从地址池中随机分配一个未被使用的公有IP，访问结束后释放该公有IP，供其他内网主机使用；

适用场景：内网主机数量较多，但同时访问外网的主机数量较少（如小型企业，有50台内网主机，分配10个公有IP即可满足需求）；

408考点：动态NAT是"临时映射"，公有IP不固定，外网无法主动访问内网主机（映射仅在访问时存在）。

（3）PAT 端口地址转换（多对一映射，工程最常用）
原理：最核心、最常用的NAT类型，仅使用1个公有IP地址，通过「端口号」区分不同的内网主机（私有IP+端口号 → 公有IP+端口号），实现多个内网主机共享1个公有IP访问互联网；

核心逻辑：NAT设备维护一张"端口映射表"，记录（私有IP:端口号）与（公有IP:端口号）的对应关系，通过端口号区分不同内网主机的流量；

适用场景：家庭、中小型企业（如家庭路由器，仅1个公有IP，供多台手机、电脑同时上网）；

408考点：PAT是NAT的主流类型，端口号范围0~ 65535，常用1024~ 65535（知名端口0~1023用于知名服务）。

3. 408必考：PAT工作流程

例题：内网主机A（192.168.1.10:12345）访问外网服务器B（203.0.113.10:80），路由器PAT映射（192.168.1.10:12345）→（202.103.0.1:56789），工作流程如下：

  1. 内网主机A发送IP数据报，源IP=192.168.1.10，源端口=12345，目的IP=203.0.113.10，目的端口=80；

  2. 数据报到达PAT路由器，路由器查询端口映射表，分配公有IP（202.103.0.1）和端口（56789），将源IP替换为202.103.0.1，源端口替换为56789，更新端口映射表；

  3. 数据报发送到外网服务器B，服务器B接收后，回复数据报，目的IP=202.103.0.1，目的端口=56789；

  4. 回复数据报到达PAT路由器，路由器通过端口映射表，找到对应的私有IP（192.168.1.10）和端口（12345），将目的IP替换为192.168.1.10，目的端口替换为12345；

  5. 数据报转发到内网主机A，完成通信。

4. 工程应用（实操配置+故障排查）

  • （1）PAT配置（路由器常用命令）：

    • 配置公有IP地址池（仅1个IP）：ip nat pool PAT-POOL 202.103.0.1 202.103.0.1 netmask 255.255.255.252；

    • 配置内网私有IP网段：access-list 1 permit 192.168.1.0 0.0.0.255；

    • 绑定PAT映射：ip nat inside source list 1 pool PAT-POOL overload（overload表示启用PAT，多对一映射）；

    • 配置接口：内网接口（如G0/0/1）配置ip nat inside，外网接口（如G0/0/0）配置ip nat outside。

  • （2）常见故障排查 ：

    内网无法访问外网：检查PAT配置（接口inside/outside是否配置正确、地址池是否有效）、端口映射表是否生成（用show ip nat translations命令查看）；

外网无法访问内网服务器：需配置静态NAT（一对一映射），PAT无法实现外网主动访问内网主机；

部分应用无法使用（如FTP、视频会议）：这类应用使用动态端口，需配置NAT ALG（应用层网关），解析应用层端口信息，确保端口映射正确。

普通 PAT（端口多路复用）多个内网 IP 共用一个公网 IP，靠端口号区分会话。它只记录内网主动向外发起的连接条目，外网主动发起连接时，路由器没有对应的映射条目，不知道该发给哪台内网主机，因此无法实现外网主动访问内网主机

5. 易错点

  • PAT的核心是"端口区分"，而非IP区分，多个内网主机共享1个公有IP，靠端口号识别不同主机；

  • 静态NAT是双向映射，外网可访问内网；动态NAT和PAT是单向映射，外网无法主动访问内网（除非配置端口映射）；

  • NAT仅转换IP地址和端口号，不修改IP数据报的其他字段（如TTL、校验和，路由器会自动重新计算校验和）；

  • NAT不能解决IPv4地址枯竭的根本问题，根本解决方案是IPv6。

2.6 ICMP协议（Internet控制报文协议）

ICMP协议是网络层的辅助协议，依赖IPv4协议传输（ICMP报文封装在IP数据报的数据部分），核心功能是「差错报告」和「网络控制」，不负责数据传输，仅用于反馈网络通信中的异常情况，是工程中网络故障排查的核心工具（如ping、tracert命令）。

1. 核心特征

  • 无连接、不可靠：与IP协议一致，ICMP报文不建立连接，不保证到达，丢失后不重传；

  • 封装方式：ICMP报文 = ICMP首部（8字节） + ICMP数据部分，整体作为IP数据报的数据部分，由IP协议负责传输；

  • 核心用途：差错报告（如分组丢失、TTL为0、端口不可达）、网络控制（如ping测试、路由跟踪）。

2. 两类核心ICMP报文
（1）差错报告报文

当网络通信出现异常时，路由器或主机向发送方发送差错报告报文，告知异常原因，常用类型如下（记核心类型即可）：

  • 终点不可达（类型3）：最常用，细分代码（如网络不可达、主机不可达、端口不可达），例如：DF=1时IP数据报超过MTU，路由器发送"终点不可达（需要分片但DF置位）"报文；

  • 时间超过（类型11）：TTL=0时，路由器丢弃分组，发送该报文（tracert命令核心依赖）；

  • 参数问题（类型12）：IP首部字段错误（如IHL值小于5），路由器丢弃分组，发送该报文；

  • 注意：差错报告报文不用于反馈"差错报告报文本身的差错"（避免无限循环）。

（2）控制报文

用于网络控制和测试，核心是请求-响应模式（发送方发送请求报文，接收方回复响应报文），常用类型：

  • 回声请求/响应（类型8/0）：ping命令的核心，发送方发送回声请求报文（携带测试数据），接收方回复回声响应报文（原样返回测试数据），用于测试主机之间的连通性；

  • 路由重定向（类型5）：路由器告知发送主机"更优路由"，例如：主机发送分组到非最优路由器，该路由器发送路由重定向报文，指引主机将分组发送到最优路由器；

  • 408考点：ping命令依赖ICMP回声请求/响应报文，tracert命令依赖ICMP时间超过报文，这两个命令的原理是必考点。

3. 408必考：ping与tracert命令原理

  • （1）ping命令原理（测试连通性） ：

    发送方主机发送ICMP回声请求报文（类型8），封装在IP数据报中，发送到目标主机；

  • 若目标主机可达，目标主机接收后，返回ICMP回声响应报文（类型0），携带原测试数据；

  • 发送方收到响应报文，显示"连通"；若超时未收到响应，显示"请求超时"（可能是主机不可达、链路故障、防火墙禁止ICMP报文）。

  • （2）tracert命令原理（跟踪路由路径） ：

    发送方主机发送一系列ICMP回声请求报文，第一个报文TTL=1，第二个TTL=2，以此类推，每次TTL递增1；

  • 每个经过的路由器，将TTL减1，当TTL=0时，路由器丢弃报文，发送ICMP时间超过报文（类型11），并告知发送方自己的IP地址；

  • 发送方根据收到的ICMP时间超过报文，记录每一跳路由器的IP地址，直到报文到达目标主机，目标主机返回ICMP回声响应报文，停止跟踪；

  • 408考点：tracert命令的核心是"TTL递增"，通过接收路由器返回的ICMP时间超过报文，获取路由路径。

4. 工程应用（故障排查核心）

  • （1）连通性测试：ping 目标IP，判断主机之间是否可达（如ping 203.0.113.10，测试是否能访问外网）；

  • （2）路由故障定位：tracert 目标IP，查看路由路径，定位故障节点（如某一跳路由器无响应，说明该路由器或链路故障）；

  • （3）MTU测试：ping -f -l 数据包大小 目标IP，测试链路MTU（如ping -f -l 1472 网关IP，若丢包，说明MTU <1500字节）；

  • （4）注意：部分防火墙会禁止ICMP报文（防止攻击），导致ping、tracert命令失效，需配置防火墙允许ICMP回声请求/响应、时间超过报文。

5. 易错点
  • ICMP协议属于网络层，依赖IP协议传输，不是传输层协议；
  • ping命令测试的是"网络层连通性"，不是应用层连通性（如ping通目标主机，但无法访问网页，说明应用层故障，而非网络层）；
  • ICMP差错报告报文仅向发送方反馈异常，不做任何纠错、重传操作（纠错、重传由传输层TCP负责）；
  • tracert命令在Windows系统中使用ICMP，在Linux系统中使用UDP，408仅考查Windows系统的原理（ICMP）。

第三部分 IPv6协议

IPv6协议是为解决IPv4地址枯竭、路由表膨胀等问题而设计的，是未来互联网的主流协议

1. 核心背景

IPv4地址是32位，地址空间仅2³²≈43亿个，随着互联网设备增多，地址枯竭问题日益严重；IPv6地址是128位，地址空间2¹²⁸，足以满足未来全球互联网设备的地址需求，同时优化了IPv4的不足（如简化首部、支持即插即用、内置安全机制）。

2. IPv6地址格式

  • （1）地址长度：128位，分为8组，每组4个十六进制数，组与组之间用冒号（:）分隔，例如：2001:0db8:85a3:0000:0000:8a2e:0370:7334；

  • （2）简化表示规则 ：

    每组开头的0可省略（如0db8→db8，0000→0，但不能省略所有0，如0000可简化为0，不可省略）；

  • 连续的全0组可简化为双冒号（::），但双冒号仅能使用一次（避免歧义），例如：2001:0db8:85a3::8a2e:0370:7334（简化了中间两组全0）；

  • IPv6地址可与IPv4地址兼容（用于IPv4向IPv6过渡），格式为：::ffff:IPv4地址（如::ffff:192.168.1.10）。

（3）地址类型 ：

单播地址：一对一通信，用于主机、路由器接口（如全球单播地址、链路本地地址）；

组播地址：一对多通信，用于组播组（前缀为ff00::/8）；

任播地址：一对最近的主机通信，用于服务负载均衡（如DNS服务器任播地址）；

注意：IPv6取消了广播地址，用组播地址替代广播功能。

3. IPv6与IPv4的核心区别
对比维度 IPv4 IPv6
地址长度 32位，地址空间有限，存在枯竭问题 128位，地址空间极大，彻底解决地址枯竭
首部格式 固定20字节，可选字段多，转发效率低 固定40字节，无可选字段（扩展字段单独封装），转发效率高
地址类型 单播、广播、组播 单播、组播、任播（取消广播）
分片机制 路由器和主机均可分片，重组仅在目的主机 仅主机可分片，路由器不分片（转发效率更高）
校验和 IP首部有校验和，需重新计算（如TTL变化） 取消校验和（由传输层TCP/UDP负责校验），提升转发效率
即插即用 需手动配置或通过DHCP获取IP 内置即插即用（SLAAC），无需手动配置IP
安全机制 无内置安全机制，需依赖IPSec（可选） 内置IPSec安全机制，支持加密、认证，提升安全性
4. 408易错点

  • IPv6地址简化时，双冒号仅能使用一次，不可多次使用（如2001::db8::7334是非法地址）；

  • IPv6取消了广播地址，用组播地址替代，这是与IPv4的核心区别之一；

  • IPv6的首部无校验和，校验由传输层负责，转发效率高于IPv4；

  • IPv4向IPv6过渡的技术（如双栈、隧道、NAT64），408仅需了解名称，无需深入掌握原理。

第四部分 路由算法与路由协议

路由协议的核心逻辑：路由器通过协议自动交换全网路由信息，基于预设算法计算出从本地到目标网络的最优路径，最终生成并动态维护路由表，指导IP分组的转发决策。其核心目标是"高效、无环、快速收敛"。

4.1 路由基础概念

（1）路由优先级（华为 / 思科通用）

路由优先级（Preference）又称管理距离，是路由器选择路由时的"第一判断标准"，数值越小，优先级越高，优先被写入路由表并用于转发。

  • 直连路由（优先级0） ：路由器直接连接的网络，无需配置，自动生成，优先级最高，稳定性最强。

    工程中常用于设备自身接口所属网段，是网络连通的基础，408中常考察其"无需协议开销"的特点。

  • 静态路由（优先级60）：手动配置路由表项，无协议交互开销，转发速度快。工程中用于小型网络、固定拓扑场景（如企业内网与服务器网段的连接）。

  • OSPF（优先级110）：链路状态类IGP协议，工程中中大型网络的核心选择，408中重点考察其算法原理与无环特性。

  • RIP（优先级120）：距离矢量类IGP协议，仅适用于小型网络，408中高频考察其缺陷与防环机制。

  • BGP（优先级200）：路径矢量类EGP协议，用于AS间路由传递，优先级最低，工程中主要用于跨运营商、跨地域组网，408中需掌握其核心作用与防环逻辑。

工程中可手动修改路由优先级（如调整静态路由优先级为50，使其高于OSPF），用于路由备份或策略选路；408中常考"不同路由类型的优先级对比"，需牢记数值顺序，区分"优先级"与"度量值"的区别（优先级是"选择路由的先后顺序"，度量值是"同一协议内判断最优路径的标准"）。

（2）路由度量值（Metric）

度量值是同一类路由协议内部，判断"哪条路径更优"的量化标准，不同协议的度量值定义、计算方式完全不同。

  • RIP ：以"跳数"为唯一度量值，跳数指"从本地路由器到目标网络经过的路由器数量"，每经过一台路由器，跳数加1。408中常考跳数计算（如从路由器A到目标网络经过3台路由器，跳数为3），需注意其跳数限制（最大15跳）。

  • OSPF ：以"接口带宽 "为核心度量值，官方标准计算公式为"开销（Cost）= 100M / 接口实际带宽"，单位为整数（不足1取1）。

    例如：100M以太网接口开销为1，10M以太网接口开销为10，千兆以太网接口开销为1（100M/1000M=0.1，取整为1）。

  • BGP：无固定度量值，基于"策略属性"选路（如AS_PATH、LOCAL_PREF、MED等），工程中可通过配置策略，优先选择指定路径（如优先走带宽更高的运营商链路），408中需掌握其"策略选路"的核心特点，区别于IGP的"最短路径选路"。

（3）最长前缀匹配转发流程（转发核心规则）

路由器转发IP分组的唯一核心规则，无论路由优先级高低，均遵循"最长前缀匹配"原则：

  1. 路由器收到IP分组后，首先校验IP首部（版本、校验和、TTL等），丢弃无效分组；

  2. 提取分组中的"目的IP地址"，去除首部冗余信息，仅保留目标主机的IP地址；

  3. 遍历自身路由表，将目的IP地址与路由表中所有路由的"网络前缀"进行逐位匹配（从高位到低位）；

  4. 筛选出"匹配位数最长"的路由条目（若有多个路由匹配，仅取前缀最长的一个）；

  5. 根据该路由条目指定的"出接口"和"下一跳IP地址"，将分组转发给下一跳设备，完成一次转发。

408常考示例（如目的IP为192.168.1.10，路由表中有192.168.1.0/24（前缀24位）和192.168.1.8/29（前缀29位），则匹配192.168.1.8/29，因为其前缀更长）；

工程中若出现"转发异常"，常需检查路由表的前缀匹配情况，避免因前缀冲突导致转发错误。

4.2 静态路由与默认路由

（1）静态路由（小型网络首选）

核心定义：由网络管理员手动配置路由表项，明确指定"目标网络 ""子网掩码 ""下一跳IP(默认网关）""出接口"，无需路由协议交互，属于"静态维护"的路由方式。

核心特性：

  • 优点：无协议开销（不占用网络带宽，不消耗路由器CPU资源），转发速度快，配置简单，适合小型网络（如SOHO办公网、家庭网）、固定拓扑网络（如服务器网段与核心交换机的连接）。

  • 缺点：拓扑变化时，需手动修改路由配置，无法自动适应网络变化；配置工作量大，不适合大型、复杂拓扑网络（如企业园区网、运营商网络），易出现配置错误导致路由黑洞。

  • 工程配置示例（华为设备）：ip route-static 192.168.2.0 255.255.255.0 192.168.1.2（目标网络192.168.2.0/24，下一跳为192.168.1.2）；思科设备：ip route 192.168.2.0 255.255.255.0 192.168.1.2。

（2）默认路由

核心定义：一种特殊的静态路由，目标网络为0.0.0.0/0（子网掩码0.0.0.0），代表"所有未在路由表中明确匹配的未知IP地址"，相当于"兜底路由"。

核心特性：

  • 作用 ：当路由器无法找到目的IP对应的具体路由时，将分组转发到默认路由指定的下一跳（通常是公网网关），主要用于企业出口、小型网络的"外网访问"场景。

  • 工程核心示例：企业内网所有终端访问外网时，核心路由器配置默认路由：ip route 0.0.0.0 0.0.0.0 202.103.0.1（202.103.0.1为公网网关IP），所有内网未匹配的流量，均转发到公网网关。

注意事项：默认路由不可随意配置，需避免"默认路由环路"（如两台路由器互相指向对方为默认路由下一跳）；

4.3 动态路由算法

动态路由算法的核心：路由器通过交互路由信息，自动计算最优路径，无需手动配置，能自适应网络拓扑变化，分为"距离矢量算法 "和"链路状态算法"两大类。

（1）距离矢量算法（DV算法，Distance-Vector）

核心原理：路由器仅向"直接相邻的邻居路由器"发送自己的"完整路由表"，邻居路由器收到后，结合自身路由信息，迭代更新自己的路由表，逐步实现全网路由同步。

核心特性：

  • 核心思想："我到目标网络的距离 + 1 = 你到目标网络的距离"（距离即度量值，如RIP的跳数）。

  • 缺点：① 计数到无穷 ：当某条路由失效后，路由信息传递存在延迟，导致路由器之间反复迭代，跳数不断增加，直到达到协议规定的最大值（如RIP的16跳），才标记为不可达；② 收敛慢 ：路由信息逐跳传递，全网同步需要较长时间；③ 易产生路由环路：相邻路由器之间的路由信息交互延迟，可能导致路由表中出现"循环路径"（如A→B，B→A）。

  • 代表协议：RIP（路由信息协议），是距离矢量算法的典型实现，仅适用于小型网络。

核心原理：路由器不发送完整路由表，仅向全网泛洪自己的"链路状态通告（LSA）"------包含自身接口的带宽、邻居信息、接口状态（Up/Down）等；所有路由器收到LSA后，同步构建"全网拓扑结构图（LSDB，链路状态数据库）"，再通过Dijkstra算法（最短路径优先算法），计算出从自身到所有目标网络的最优路径，生成路由表。

核心特性（大型网络首选）：

  • 核心思想 ："全网拓扑一致，各自计算最优路径"，所有路由器拥有相同的LSDB，避免了路由信息的冗余传递。

  • 优点：

    • ① 无路由环路：基于全网拓扑计算路径，路径是无环的；
    • ② 收敛快：LSA仅在拓扑变化时泛洪，且支持增量更新，全网同步速度快；
    • ③ 支持大规模网络：路由表由自身计算生成，不依赖邻居的路由表，适合中大型网络（如企业园区网、运营商骨干网）；
    • ④ 度量值更合理（如OSPF的带宽度量），能选择更优的路径。

  • 代表协议：OSPF（开放最短路径优先），是链路状态算法的典型实现，也是工程中中大型网络的核心路由协议。

4.4 RIP 路由信息协议（IGP，小型网络）

RIP（Routing Information Protocol）是基于距离矢量算法的内部网关协议（IGP），仅适用于小型网络（如SOHO网、小型局域网）。

核心特性

  • 传输协议与端口：基于UDP协议，端口号520，路由器之间通过UDP报文交互路由信息。

  • 度量值：仅以"跳数"为度量值，最大跳数为15跳，16跳视为"不可达"（如某路由跳数达到16，路由器会丢弃该路由）。

  • 更新机制 ：① 周期性更新 ：默认每30秒向邻居广播一次完整路由表；② 触发更新：当网络拓扑发生变化（如接口Down、路由失效）时，立即发送更新报文，不等待周期，加快收敛（但无法完全解决收敛慢的问题）。

  • 版本区别：

    • RIPv1：不支持VLSM（可变长子网掩码）和CIDR（无类域间路由），子网掩码与主网掩码一致；采用广播更新（目标IP为255.255.255.255）；不支持认证，安全性差。

    • RIPv2：支持VLSM和CIDR，能携带子网掩码；采用组播更新（目标IP为224.0.0.9），减少网络带宽占用；支持明文认证和MD5加密认证，安全性提升；支持路由汇总，减少路由表规模。

RIP 防环四大机制

为解决距离矢量算法"易产生路由环路"的缺陷，RIP设计了四大防环机制：

  • 水平分割（Split Horizon） ：核心逻辑"从某一个接口学习到的路由信息，不再从该接口发送出去 "。

    例如：路由器A从接口E0/0学习到通往192.168.3.0的路由，那么A不会再从E0/0接口向邻居发送该路由，避免路由信息回传，减少环路产生。

  • 毒性逆转（Poison Reverse） ：对水平分割的补充，核心逻辑"从某接口学习到的路由，若该路由失效，向该接口发送'不可达路由'（跳数=16），直接告知邻居该路由不可用 "。

    例如：路由器A从接口E0/0学习到192.168.3.0的路由，当该路由失效后，A会从E0/0接口向邻居发送跳数为16的该路由，邻居收到后立即标记为不可达，避免错误迭代。

  • 触发更新（Triggered Update） ：核心逻辑"拓扑变化时，立即发送更新报文，不等待30秒周期 "。

    例如：路由器的某接口Down，导致对应的路由失效，路由器立即向所有邻居发送更新，告知该路由不可用，加快收敛速度，减少环路产生的时间窗口。

  • 抑制时间（Hold-Down Time） ：核心逻辑"当一条路由被标记为不可达后，抑制一段时间（默认180秒），期间不接收该路由的更新信息"，避免因路由信息波动（如接口频繁Up/Down）导致路由表反复更新，减少环路风险。抑制时间结束后，若仍未收到该路由的有效更新，则彻底删除该路由。

工程应用

  • 适用场景：SOHO网络、小型局域网（主机数量≤100）、拓扑简单且变化少的网络（如家庭网、小型办公室）。

  • 禁用场景：中大型网络（如企业园区网、数据中心）、拓扑复杂且变化频繁的网络，因RIP收敛慢、跳数限制、易产生环路，无法满足大规模组网需求。

  • 工程配置要点：华为设备需启用RIP协议（rip），宣告直连网络（network 网络地址），指定版本（version 2）；思科设备类似，需注意接口启用RIP，配置认证（若需要）。

4.5 OSPF 开放最短路径优先（IGP，中大型网络核心）

OSPF（Open Shortest Path First）是基于链路状态算法的内部网关协议（IGP），无跳数限制，支持大规模组网，是工程中企业园区网、数据中心、运营商骨干网的核心路由协议。

核心特性

  • 传输协议与端口 ：基于IP协议，协议号89，不依赖UDP/TCP，直接封装在IP数据报中（协议字段为89）。

  • 组播地址 ：使用两个组播地址实现路由信息交互：

    ① 224.0.0.5：所有OSPF路由器的组播地址，用于DR/BDR选举、LSA泛洪等

    ② 224.0.0.6：仅DR（指定路由器）和BDR（备份指定路由器）的组播地址，用于接收其他路由器的LSA。

  • 度量值 ：以"接口带宽 "为核心度量值，计算公式为"开销（Cost）= 100M / 接口实际带宽"，单位为整数，开销越小，路径越优。

    例如：千兆以太网接口（1000M）开销为1，百兆以太网接口（100M）开销为1，十兆以太网接口（10M）开销为10，串口（2M）开销为50。

  • 架构 ：采用"区域划分 "机制，核心是"骨干区域（Area 0）+ 非骨干区域（Area 1、Area 2等）"，所有非骨干区域必须直接或间接连接Area 0，否则无法传递路由信息。
    区域划分的目的是：减少LSA泛洪范围，降低路由器CPU、内存开销，加快收敛速度，支持大规模组网。

  • 其他核心特性：无路由环路、收敛快（支持增量更新、触发更新）、支持VLSM/CIDR、支持路由汇总、支持认证（明文、MD5、SHA）、支持负载均衡。

OSPF 关键机制

  • DR/BDR 选举（广播网络必选）：

    • 作用：在广播网络（如以太网）中，选举DR（指定路由器）和BDR（备份指定路由器），所有其他路由器（DR Other）仅与DR/BDR建立邻接关系，LSA仅发送给DR/BDR，再由DR/BDR泛洪到全网，减少LSA泛洪数量，降低网络带宽占用。

    • 选举规则：

      • ① 优先级高的路由器优先被选为DR（优先级范围0-255，默认1）；
      • ② 优先级相同，Router-ID（路由器标识）大的优先；
      • ③ 优先级为0的路由器不参与DR/BDR选举，仅作为DR Other；
      • ④ 选举一旦完成，除非DR/BDR故障，否则不重新选举（BDR会在DR故障后自动成为DR，再重新选举新的BDR）。

    • Router-ID：路由器的唯一标识，手动配置（推荐）或自动选取（选取最大的环回接口IP，若无环回接口，选取最大的物理接口IP），工程中必须手动配置Router-ID，避免自动选取导致Router-ID漂移。

  • LSA 泛洪（链路状态通告，OSPF核心机制）：

    • 核心逻辑：路由器生成自身的LSA（包含接口状态、带宽、邻居信息等），向全网泛洪，所有路由器收到LSA后，更新自身的LSDB（链路状态数据库），确保全网LSDB一致。（核心3类）：

      • ① Type 1（路由器LSA）：由每个路由器生成，描述自身的接口信息和邻居关系，仅在本区域内泛洪；
      • ② Type 2（网络LSA）：由DR生成，描述广播网络的拓扑信息（如该网络中的所有路由器），仅在本区域内泛洪；
      • ③ Type 3（网络汇总LSA）：由ABR（区域边界路由器）生成，将某区域的路由汇总后，传递到其他区域，实现区域间路由传递。

    • 增量更新：仅在拓扑变化时，泛洪变化的LSA，而非完整LSDB，减少网络带宽占用，加快收敛。

  • 邻接关系（OSPF路由交互的前提）：

    • 定义：路由器之间通过交互OSPF报文，建立的"信任关系"，只有建立邻接关系的路由器，才能交换LSA、同步LSDB。

    • 建立过程：Down→Init→2-Way→ExStart→Exchange→Loading→Full，其中"Full状态"表示邻接关系建立完成，LSDB同步一致，可正常交换路由信息。

    • 建立条件：Router-ID唯一、区域号一致、Hello时间一致（默认10秒，广播网络；30秒，非广播网络）、认证配置一致（若启用认证）。

工程应用

  • 适用场景：企业园区网（核心层、汇聚层、接入层组网）、数据中心（跨机房互联）、运营商骨干网（区域内路由传递），支持大规模、复杂拓扑组网。

  • 工程配置要点：

    • ① 手动配置Router-ID（router id 1.1.1.1）；
    • ② 启用OSPF协议（ospf 1）；
    • ③ 宣告直连网络（area 0 network 192.168.1.0 0.0.0.255）；
    • ④ 划分区域（核心层部署Area 0，汇聚层作为ABR连接非骨干区域）；
    • ⑤ 配置DR/BDR（若需要，可手动调整接口优先级）；
    • ⑥ 启用认证（增强安全性）。

  • 工程优化：通过路由汇总（ABR汇总区域内路由，ASBR汇总外部路由），减少路由表规模；调整接口开销，优化路由选择；配置负载均衡（等价路由），提升网络带宽利用率。

4.6 BGP 边界网关协议（EGP，AS 间路由）

BGP（Border Gateway Protocol）是基于路径矢量算法的外部网关协议（EGP），核心作用是"在不同自治系统（AS）之间传递路由信息"，是互联网的核心路由协议，工程中用于跨运营商、跨地域组网。

核心特性

  • 传输协议与端口 ：基于TCP协议，端口号179，利用TCP的可靠性，确保路由信息的稳定交互（避免报文丢失、乱序）。

  • 协议类型 ：路径矢量协议，本质是"距离矢量协议的增强版"，但不计算"最短路径"，而是基于"策略属性"选路（核心区别于IGP）。

  • 核心作用：在不同AS之间传递路由信息，实现AS间的互联互通（如联通AS与电信AS之间的路由传递），是互联网的"路由中枢"。

  • 防环机制 ：核心是"AS_PATH属性"，路由器收到一条BGP路由时，会检查路由的AS_PATH（记录该路由经过的所有AS号），若AS_PATH中包含自身的AS号，则丢弃该路由，避免路由环路（因为路由已经经过自身AS，再接收会形成循环）。

  • 其他特性：支持VLSM/CIDR、支持路由汇总、支持认证（MD5、SHA）、支持策略选路（通过修改BGP属性，控制路由的进出）、无跳数限制。

BGP 邻居类型

BGP邻居需手动配置，分为两种类型，核心区别是"是否在同一AS内"，工程中需根据组网需求选择：

  • EBGP（External BGP，外部BGP）：

    • 定义：不同AS之间的BGP邻居，用于传递不同AS的路由信息（如企业AS与运营商AS之间的邻居）。

    • 工程要点：EBGP邻居之间的物理距离通常不超过1跳（直连），需手动配置邻居IP地址；

      默认情况下，EBGP邻居传递的路由，跳数会加1（AS_PATH中增加自身AS号）；需配置"EBGP多跳"（若邻居非直连）。

  • IBGP（Internal BGP，内部BGP）：

    • 定义：同一AS内部的BGP邻居，用于传递AS内的BGP路由（如企业AS内，核心路由器与边界路由器之间的邻居）。

    • 工程要点：IBGP邻居之间无需直连，但需通过IGP（如OSPF）实现全网可达；IBGP邻居之间有"水平分割"机制（从某IBGP邻居学习到的路由，不再传递给其他IBGP邻居），需部署"IBGP全连接"或"路由反射器"，避免路由传递中断。

工程应用

  • 适用场景：运营商网络（AS间路由传递）、跨AS数据中心互联（如异地数据中心，分属不同AS）、跨境网络（不同国家/地区的AS互联）。

  • 工程配置要点：

    ① 启用BGP协议（bgp 65001，65001为AS号，私有AS号范围64512-65535）；

    ② 配置邻居（peer 202.103.0.2 as-number 65002，202.103.0.2为邻居IP，65002为邻居AS号）；

    ③ 宣告路由（network 192.168.1.0 mask 255.255.255.0）；

    ④ 配置策略（如修改LOCAL_PREF，优先选择某条链路）。

  • 工程注意事项：BGP策略配置复杂，需根据业务需求调整路由属性（如AS_PATH、LOCAL_PREF、MED），避免路由环路；需与IGP协同工作（IBGP邻居依赖IGP可达）。

第五部分 IP 组播 & 移动 IP

5.1 IP 组播

核心功能：一种"一对多"的通信模式，由一个源节点发送数据，多个接收节点同时接收，数据仅在网络中传输一份，到达接收节点所在网段后再复制分发，极大节约网络带宽，避免了"一对一"通信的带宽浪费（如直播场景，无需向每个观众单独发送数据流）。

组播与单播、广播的区别：

① 单播：一对一通信，带宽随接收者数量增加而线性增长；

② 广播：一对所有通信，不分接收者是否需要，会造成带宽浪费，且无法跨路由传播；

③ 组播：一对多通信，带宽不随接收者数量增加而增加，可跨路由传播，仅向加入组播组的接收者分发数据。

组播地址

IP组播地址采用D类IP地址，范围为224.0.0.0~239.255.255.255，分为三大类：

  • 本地链路组播地址（224.0.0.0~224.0.0.255）：仅在本地链路（同一广播域）内传播，不跨路由器，用于组播协议自身的交互（如OSPF的224.0.0.5、RIPv2的224.0.0.9），工程中无需手动配置，协议自动使用。

  • 全球组播地址（224.0.1.0~238.255.255.255）：可跨路由器、跨地域传播，用于公网组播场景（如IPTV、全网直播），需运营商部署组播路由协议（如PIM-SM、PIM-DM）支持。

  • 管理组播地址（239.0.0.0~239.255.255.255）：私有组播地址，仅在企业内部使用，不可跨AS传播，工程中用于企业内部视频会议、安防监控等场景，避免与公网组播地址冲突。

组播地址仅用于"标识组播组"，不用于主机之间的直接通信，主机加入组播组后，会监听对应的组播地址，接收组播数据；组播地址无法作为源IP地址使用。

IGMP 网际组管理协议

核心定义：运行在"主机与本地路由器"之间的组播协议，用于实现"主机加入/离开组播组"的管理，告知本地路由器"该网段有哪些主机需要接收某组播组的数据"，路由器据此决定是否向该网段转发组播数据。

核心功能与版本区别：

  • 核心工作机制 ：
    ① 主机加入组播组 ：主动向本地路由器发送"IGMP加入报文"，告知路由器自己要加入的组播组地址；
    ② 主机离开组播组 ：主动发送"IGMP离开报文"（IGMPv2及以上版本），或被动超时离开（IGMPv1）；
    ③ 路由器查询：本地路由器定期发送"IGMP查询报文"，确认该网段是否还有主机属于某组播组，若没有，则停止向该网段转发该组播组的数据。

  • 版本区别 ：

    IGMPv1：仅支持"加入组播组"，不支持"主动离开"，主机离开后，路由器需等待超时（默认120秒）才能发现，收敛慢；仅支持"普遍查询"（向所有主机发送查询报文）。

  • IGMPv2：新增"主动离开"功能，主机离开时主动发送离开报文，路由器快速收敛；新增"特定组查询"（仅向特定组播组的主机发送查询报文），减少网络开销；支持抑制机制，避免多个主机同时响应查询。

  • IGMPv3：支持"源特定组播（SSM）"，主机可指定"仅接收某特定源发送的组播数据"，增强组播的安全性和灵活性；解决了IGMPv1、v2中"无法过滤源"的缺陷，工程中高端场景（如企业视频会议）常用。

工程应用

  • 典型场景：IPTV（电视节目组播）、视频会议（多终端实时通信）、直播推流（主播向多个观众分发直播数据）、安防监控（多个监控摄像头向监控中心发送视频流）、企业内部培训（多终端同步接收培训视频）。

  • 配置要点：① 路由器启用IGMP协议（华为设备：interface GigabitEthernet 0/0/0，igmp enable）；② 配置组播路由协议（如PIM-SM），实现跨路由组播数据转发；③ 划分组播地址（企业内部优先使用239.0.0.0段私有组播地址）；④ 终端主机需支持IGMP协议（Windows、Linux系统默认支持），加入对应组播组。

  • 注意事项：组播数据转发需路由器支持组播路由协议，普通路由器默认不转发组播数据；需避免组播地址冲突，不同组播场景使用不同的组播地址；IGMP版本需根据场景选择（普通场景用IGMPv2，高端场景用IGMPv3）。

5.2 移动 IP

核心功能：允许移动节点（如手机）在不同的物理网络（如从家庭WiFi切换到4G/5G网络）之间移动时，保持其IP地址（家乡地址）不变，不中断正在进行的网络通信（如视频通话），核心是"位置透明性"。

补充：传统IP协议中，主机的IP地址与物理网络绑定，一旦移动到其他网络，IP地址会改变，导致通信中断；移动IP解决了这一问题，使移动节点的IP地址与位置无关，实现"无缝漫游"。

核心组件

移动IP的正常工作依赖4个核心组件，需牢记每个组件的定义和作用，工程中需明确各组件的部署位置：

  • 家乡地址（Home Address，HA） ：移动节点的"永久IP地址"，由移动节点的家乡网络分配，固定不变，用于标识移动节点的身份，无论移动节点漫游到哪个网络，其家乡地址始终不变，通信双方使用家乡地址进行通信。

  • 转交地址（Care-of Address，COA） ：移动节点漫游到"外地网络"时，由外地网络分配的"临时IP地址"，用于标识移动节点在外地网络的当前位置。

    转交地址分为两种：
    ① 外地代理转交地址 ：由外地代理分配，所有漫游到该外地网络的移动节点共享一个转交地址；
    ② 辅酶转交地址：由移动节点自身从外地网络获取（如通过DHCP），每个移动节点拥有独立的转交地址。

  • 家乡代理（Home Agent，HA） ：部署在移动节点"家乡网络"的路由器，核心作用是：

    ① 维护移动节点的"家乡地址-转交地址"映射关系（绑定表）；

    ② 接收发送给移动节点家乡地址的IP分组，将其封装后转发到移动节点的转交地址；

    ③ 接收移动节点从外地网络发送的分组，解封装后转发到目标节点。

  • 外地代理（Foreign Agent，FA） ：部署在移动节点"外地网络"的路由器，核心作用是：

    ① 为移动节点分配转交地址（若使用外地代理转交地址）；

    ② 接收家乡代理转发的封装分组，解封装后转发给移动节点；

    ③ 接收移动节点发送的分组，封装后转发给家乡代理；

    ④ 向家乡代理注册移动节点的转交地址，更新绑定表。

核心工作流程

移动IP的工作流程分为3个核心步骤，需牢记每个步骤的细节，是408简答题高频考点：

  1. 注册：移动节点漫游到外地网络后，向外地代理发送"注册请求"，获取转交地址；外地代理将移动节点的"家乡地址-转交地址"映射关系发送给家乡代理，家乡代理更新绑定表，完成注册。

  2. 分组转发（接收数据）：目标节点向移动节点的家乡地址发送IP分组，家乡代理收到后，查询绑定表，找到对应的转交地址，将该分组封装（IP-in-IP封装），转发到外地代理；外地代理解封装后，将分组转发给移动节点。

  3. 分组转发（发送数据）：移动节点向目标节点发送IP分组时，将源IP设为家乡地址，目的IP设为目标节点IP，发送给外地代理；外地代理将分组封装，源IP设为转交地址，目的IP设为家乡代理IP，转发给家乡代理；家乡代理解封装后，将分组转发给目标节点。

工程应用

  • 典型场景：4G/5G移动通信（手机漫游时，IP地址不变，不中断通话和数据业务）、车载网络（车辆移动时，保持与后台服务器的通信）、物联网移动设备（如智能手表、移动终端，漫游时保持联网）、笔记本电脑（从公司内网切换到公共WiFi，不中断文件下载、视频会议）。

  • 工程注意事项：① 家乡代理和外地代理需支持移动IP协议（如IPv4移动IP、IPv6移动IP）；② 需配置绑定表的更新机制，确保移动节点转交地址变化时，家乡代理能及时更新；③ 封装和解封装会增加一定的网络开销，工程中可通过优化路由，减少开销；④ 移动IP需与DHCP协议协同（为移动节点分配转交地址）。

移动IP的缺陷（如三角路由问题------移动节点发送数据需经过家乡代理，增加延迟），以及优化方案（如路由优化，让移动节点直接与目标节点通信，无需经过家乡代理）。

第六部分 网络层设备

6.1 路由器

核心定位：路由器是网络层的核心转发设备，主要用于连接不同网段（如企业内网与公网、不同VLAN网段），实现IP分组的路由选择与转发，同时具备隔离广播域、网络安全控制等功能。

内部结构

路由器的内部结构决定其转发性能与功能，工程中需了解结构以排查设备故障（如端口故障、交换结构卡顿），核心结构分为4部分：

  • 输入端口 ：核心作用是接收来自其他设备的IP分组 ，同时完成首部校验 （校验IP版本、校验和、TTL、目的IP等），丢弃无效分组 （如校验和错误、TTL=0）；将合法分组暂存 ，传递给交换结构。工程中输入端口常见故障（如端口Down、速率不匹配）会导致分组丢失，需通过display interface命令排查。

  • 交换结构 ：又称"交换矩阵"，是路由器内部的高速数据通道，核心作用是将输入端口接收的分组，快速转发到对应的输出端口，采用硬件交换（如ASIC芯片），转发速度远高于软件转发，是决定路由器转发性能的核心组件。工程中交换结构故障会导致转发延迟剧增、分组乱序，需重启设备或更换硬件。

  • 输出端口 ：核心作用是接收交换结构转发的分组，进行缓存（避免因链路速率不匹配导致分组丢失），然后按照链路速率（如100M、1000M）将分组发送到下一跳链路。输出端口缓存满会导致丢包，工程中可通过调整缓存大小、优化链路速率解决。

  • 路由选择处理器（Routing Processor，RP） ：相当于路由器的"大脑"，核心作用是运行路由协议（如OSPF、RIP、BGP），接收邻居路由器的路由信息，计算最优路径，生成并动态维护路由表；同时处理设备的配置命令（如静态路由配置、接口配置），管理路由器的整体运行。工程中RP故障会导致路由表无法更新、协议无法正常运行，需重启RP或设备。

核心功能

  • 路由选择 ：核心功能，基于路由表 和最长前缀匹配原则，为每个IP分组选择最优转发路径，是路由器的核心职责（路由选择是"选路径"，分组转发是"传数据"）。

  • 分组转发 ：将输入端口接收的合法IP分组，通过交换结构转发到输出端口，传递给下一跳设备，实现不同网段之间的通信，转发过程需遵循最长前缀匹配原则。

  • 隔离广播域：路由器不会转发广播分组（如ARP广播、IP广播），每个接口所属的网段为一个独立的广播域，避免广播风暴（如大量ARP广播导致网络拥堵），工程中通过路由器隔离广播域，提升网络稳定性。（交换机隔离冲突域，不隔离广播域；路由器隔离广播域）。

  • NAT/ACL ：
    ① NAT（网络地址转换） ：将内网私有IP转换为外网公网IP，实现内网终端访问外网，同时隐藏内网IP，提升安全性（如NAPT端口复用，多个内网终端共享一个公网IP）；
    ② ACL（访问控制列表）：基于IP地址、端口、协议，过滤非法分组（如禁止某IP访问内网服务器），实现网络安全控制。

工程应用

  • 适用场景：企业出口（连接内网与公网，配置NAT和默认路由）、企业内网跨网段互联（如不同VLAN网段的通信）、运营商骨干网（核心层、汇聚层，运行OSPF、BGP协议）、异地网络互联（如异地分公司与总部的互联）。

  • 工程配置要点：
    ① 配置接口IP （如interface GigabitEthernet 0/0/0，ip address 192.168.1.1 255.255.255.0）；
    ② 配置路由协议 （静态路由、OSPF、BGP等）；
    ③ 配置NAT （如NAPT，acl number 2000，nat outbound 2000）；
    ④ 配置ACL （如acl number 3000，rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.1.100 0.0.0.0）；

    ⑤ 检查接口状态、路由表、NAT转换表，确保设备正常运行。

路由器的转发延迟（输入延迟、交换延迟、输出延迟），以及影响转发性能的因素（交换结构速率、RP处理能力、端口速率）。

6.2 三层交换机（二层交换+三层路由）

核心定位：融合二层交换机的"硬件高速交换"与路由器的"三层路由"功能，本质是"带有路由功能的二层交换机"，转发性能远高于传统路由器（硬件转发，无软件转发开销），是企业局域网核心层、汇聚层的首选设备。

核心特性

  • 二层交换功能：采用硬件ASIC芯片实现二层转发（基于MAC地址转发），转发速度快，延迟低，支持VLAN划分、链路聚合（Eth-Trunk）等二层功能，可实现同一VLAN内终端的高速通信，兼顾局域网的灵活性与高效性。

  • 三层路由功能：具备路由器的核心路由功能，支持静态路由、OSPF等路由协议，可实现不同VLAN网段之间的路由转发（VLAN间路由），无需额外部署路由器，简化组网结构，降低成本。

  • 转发性能优势 ：二层转发和三层转发均采用硬件实现，转发速率远高于传统软件路由器 （传统路由器采用RP软件转发，速率低；三层交换机硬件转发，速率可达千兆、万兆），适合企业局域网大规模终端接入场景。

  • 其他特性：支持VLSM/CIDR、路由汇总、ACL、DHCP中继等功能，可满足企业局域网的路由、安全、地址分配等需求；支持堆叠（多台三层交换机堆叠，提升端口数量和转发性能），适合大型局域网核心层组网。

工程应用

  • 适用场景：企业局域网核心层（连接汇聚层交换机，实现全网路由转发）、汇聚层（连接接入层交换机，实现VLAN间路由、路由汇总），适合终端数量多、VLAN划分复杂、对转发性能要求高的局域网（如企业园区网、大型写字楼网络）。

  • 工程配置要点：

    ① 配置VLAN（vlan batch 10 20，将接口加入对应VLAN）；

    ② 配置三层接口（如interface Vlanif 10，ip address 192.168.10.1 255.255.255.0，实现VLAN间路由）；

    ③ 配置路由协议（如OSPF，宣告VLAN网段）；

    ④ 配置链路聚合（Eth-Trunk），提升链路带宽和可靠性；

    ⑤ 配置DHCP中继，为接入层终端分配IP地址。

三层交换机与传统路由器的区别

① 转发性能：三层交换机硬件转发，速率高；路由器软件转发，速率低；

② 功能侧重：三层交换机侧重局域网VLAN间路由，路由器侧重跨网段、跨网络互联；

③ 端口数量：三层交换机端口多，适合终端接入；路由器端口少，适合骨干互联。

6.3 防火墙

核心定位 ：部署在网络边界（如企业出口、数据中心边界），基于网络层、传输层的安全控制，过滤非法IP、端口、协议，防范网络攻击，保护内部网络安全，是工程组网中不可或缺的安全设备。

核心功能

  • ACL访问控制列表（Access Control List） ：核心功能是基于IP地址、端口号、协议类型（如TCP、UDP、ICMP），制定访问控制规则，允许合法流量通过，禁止非法流量（如禁止外部IP访问内网服务器的22端口、禁止ICMP协议防止ping攻击）。

  • 防攻击功能 ：防范常见的网络层攻击
    ① 防DDoS攻击 （如SYN Flood攻击，通过限制TCP连接数、检测异常流量，缓解攻击）；
    ② 防IP欺骗 （检测分组的源IP地址，禁止伪造源IP的分组通过）；
    ③ 防端口扫描（检测频繁扫描端口的异常流量，阻断攻击源）。

  • 地址转换（NAT）：与路由器的NAT功能类似，实现内网私有IP与公网IP的转换，隐藏内网IP，提升内部网络的安全性；同时支持端口映射（将公网端口映射到内网服务器端口，实现外部用户访问内网服务器）。

  • 其他安全功能：支持VPN（虚拟专用网络，实现异地分公司与总部的加密通信）、流量监控（统计各端口、各IP的流量，发现异常流量）、日志审计（记录所有访问记录，便于故障排查和安全追溯）。

工程应用

  • 适用场景：企业出口（部署在路由器与公网之间，过滤外部非法流量，保护内网安全）、数据中心边界（部署在数据中心与外部网络之间，保护服务器集群安全）、跨境网络边界（防范跨境网络攻击，保障数据传输安全）。

  • 工程配置要点：

  • ① 配置接口（外网口、内网口，分别配置公网IP、内网IP）；

  • ② 配置ACL规则（允许内网访问外网，禁止外部非法IP访问内网）；

  • ③ 配置NAT/端口映射（实现内网访问外网、外部访问内网服务器）；

  • ④ 配置防攻击规则（开启DDoS防护、IP欺骗防护）；

  • ⑤ 配置日志审计，定期查看安全日志，排查异常。

防火墙与路由器的安全功能区别（路由器的ACL功能简单，主要用于路由转发时的流量过滤；防火墙的ACL功能更强大，且具备专门的防攻击、日志审计等安全功能，侧重边界安全防护）。

第七部分 网络层拥塞控制

核心逻辑：网络层拥塞是"网络中分组数量超过链路承载能力"导致的性能下降（如延迟剧增、丢包率上升），拥塞控制是通过算法调节分组转发速率，避免网络瘫痪；工程中通过QoS技术主动优化流量，从"被动缓解"转向"主动预防"，二者结合实现网络稳定运行。

7.1 拥塞控制基础

（1）拥塞的定义与产生原因

定义 ：当网络中待转发的IP分组数量，超过了链路的传输能力、路由器的处理能力（如交换结构、缓存）时，会导致分组排队延迟剧增、丢包率上升、转发效率下降，这种现象称为"网络拥塞"，严重时会导致网络瘫痪（分组无法转发）。

产生原因：

  • 链路带宽不足：核心原因，如百兆链路接入大量终端，并发传输数据时，链路带宽被占满，分组无法及时转发。

  • 路由器资源不足：路由器的交换结构速率、缓存大小、RP处理能力有限，当分组数量过多时，无法及时处理和转发，导致分组堆积。

  • 流量分布不均：突发流量（如大量终端同时下载、直播推流）导致某一时间段内分组数量骤增，超出网络承载能力。

  • 路由不合理：路由表配置错误、路由环路，导致分组重复转发，占用大量网络资源，引发拥塞。

拥塞与"流量控制"的区别------流量控制是"点对点"控制（如TCP流量控制，控制发送方与接收方的速率匹配），解决"接收方处理能力不足"的问题；拥塞控制是"全网级"控制，解决"整个网络承载能力不足"的问题，二者协同工作。

（2）拥塞的三个阶段

  • 轻微拥塞：网络负载达到链路承载能力的70%-80%，分组排队延迟略有上升，丢包率极低（<1%），网络性能轻微下降，工程中可通过QoS优化缓解。

  • 中度拥塞：网络负载超过80%，排队延迟大幅上升（如从10ms增至100ms以上），丢包率上升至1%-10%，部分分组出现乱序，需启动拥塞控制算法。

  • 严重拥塞：网络负载接近100%，路由器缓存满，大量分组丢失（丢包率>10%），转发延迟趋于无穷大，分组无法正常转发，网络瘫痪，需紧急限流或扩容。

7.2 网络层拥塞控制算法

拥塞控制算法分为"开环控制"和"闭环控制"两大类，需根据网络场景选择，同时补充主动队列管理算法。

（1）开环拥塞控制

核心逻辑：在拥塞发生前，通过预设规则限制流量，避免拥塞产生，无需感知网络实时状态，配置简单，适合小型网络或固定拓扑网络。

  • 核心算法 ：
    ① 流量整形（Traffic Shaping） ：限制发送方的分组发送速率（如限制每秒钟发送的分组数量），避免突发流量冲击网络；
    ② 接入控制（Admission Control） ：网络接入时，检查终端的流量需求，拒绝超出网络承载能力的接入请求；
    ③ 路由优化：提前规划路由，避免流量集中在某一条链路，实现负载均衡。

优点（无实时感知开销，配置简单）；缺点（无法适应动态流量变化，灵活性差，易出现"过度限制"或"限制不足"）。

  • 工程应用：小型办公室、家庭网，通过路由器配置"流量限制"（如限制单IP最大带宽），预防拥塞。

（2）闭环拥塞控制

核心逻辑：实时感知网络拥塞状态（如延迟、丢包率），通过反馈机制调整分组转发速率，动态适应网络变化。

核心步骤 ：
① 检测拥塞 ：路由器通过监控缓存利用率、链路利用率、丢包率，判断是否发生拥塞；
② 反馈信息 ：路由器向发送方发送拥塞反馈（如ICMP源抑制报文）；
③ 调整速率 ：发送方收到反馈后，降低分组发送速率；
④ 恢复正常：当拥塞缓解后，发送方逐步提高发送速率，直至恢复正常。

常用算法：

  • 拥塞避免算法（CA） ：核心是"逐步增加发送速率，避免拥塞发生 "，如TCP的慢开始、拥塞避免（注：TCP是传输层，但408常结合网络层拥塞控制考查，需明确区分），网络层中对应"逐跳速率调整"，路由器根据链路负载，逐跳限制分组转发速率。

  • 拥塞恢复算法（CR） ：当检测到拥塞后，快速降低转发速率，清理缓存堆积的分组，待拥塞缓解后，逐步恢复正常速率 ，代表算法为"加权公平队列（WFQ）"的简化版，工程中应用广泛。

补充：闭环控制的优点（灵活性强，能适应动态流量）；缺点（需实时感知网络状态，消耗路由器CPU资源）。

（3）主动队列管理（AQM）

核心逻辑：路由器通过主动丢弃部分分组，避免缓存满导致的严重拥塞，区别于"被动丢包"（缓存满后才丢包），工程中是QoS核心配置项。

  • 核心算法 ：
    ① RED（随机早期检测） ：根据缓存利用率，随机丢弃部分分组，避免缓存满；
    ② WRED（加权随机早期检测） ：对不同优先级的分组区别对待（高优先级分组少丢包、低优先级分组多丢包），工程中常用；
    ③ CoDel（受控延迟队列）：根据分组排队延迟，主动丢弃延迟过大的分组，减少网络卡顿。

  • 工程应用：中大型网络（如企业园区网、数据中心），通过配置WRED，保障核心业务（如视频会议、数据库访问）的传输质量。

7.3 工程 QoS 技术（拥塞控制落地）

QoS（Quality of Service，服务质量）是工程中解决拥塞、保障核心业务的核心技术，核心目标是"区分流量优先级，优先保障关键业务，合理分配网络资源"，与网络层拥塞控制协同工作。

（1）QoS 核心目标

  • 带宽保证：为核心业务（如视频会议、数据库访问）分配固定带宽，避免被普通业务（如下载、浏览）占用。

  • 延迟控制：限制核心业务的转发延迟（如视频会议延迟≤100ms），避免卡顿。

  • 丢包率控制：核心业务丢包率≤0.1%，普通业务丢包率≤1%，避免因拥塞导致关键数据丢失。

  • 抖动控制：控制分组转发延迟的波动（如抖动≤20ms），保障实时业务（如语音、视频）的流畅性。

（2）QoS 关键技术

  • 流量分类与标记（Classification & Marking）：

  • 核心逻辑：根据IP地址、端口号、协议类型，对流量进行分类（如核心业务、普通业务、垃圾流量），并标记优先级（如IP头部的TOS字段、DSCP字段）。

  • 工程配置示例（华为设备）：acl number 3000，rule permit tcp destination-port eq 80（普通HTTP业务）；rule permit tcp destination-port eq 443（核心HTTPS业务）；然后通过traffic classifier命令分类，标记DSCP优先级。

队列调度（Queue Scheduling）：

  • 核心逻辑：将不同优先级的流量放入不同队列，采用不同的调度算法，优先转发高优先级队列的分组，避免核心业务被普通业务阻塞。

  • 常用算法 ：

    ① WFQ（加权公平队列） ：按优先级分配带宽，高优先级队列获得更多带宽，兼顾公平性；

    ② PQ（优先级队列） ：高优先级队列完全优先于低优先级队列，适合核心业务（如视频会议），但可能导致低优先级业务饿死；

    ③ CBWFQ（基于类的加权公平队列）：工程中首选，结合分类与加权，灵活分配资源。

  • 工程配置示例：配置队列带宽，核心业务队列分配50%带宽，普通业务队列分配30%，剩余20%备用。

带宽限制（Rate Limiting）：

  • 核心逻辑：限制低优先级业务的最大带宽，避免其占用过多资源，导致核心业务拥塞。

  • 工程配置示例（华为设备）：interface GigabitEthernet 0/0/1，qos lr outbound cir 100000（限制出方向最大带宽100Mbps）。

拥塞避免（与网络层拥塞控制结合）：

  • 工程实操：在路由器接口启用WRED算法，配置缓存阈值（如缓存利用率达到70%时，开始随机丢包），优先丢弃低优先级分组，保障核心业务的缓存资源。

（3）工程应用场景与配置要点

  • 适用场景：企业园区网（保障视频会议、数据库访问等核心业务）、数据中心（保障服务器之间的高速通信）、运营商网络（保障语音、视频等实时业务）、物联网（保障设备数据传输的稳定性）。

  • 配置要点 ：

    ① 先分类标记流量，明确核心业务优先级；

    ② 配置队列调度算法，分配带宽资源；

    ③ 启用WRED主动队列管理，预防拥塞；

    ④ 限制低优先级业务带宽，避免资源抢占；

    ⑤ 定期监控链路利用率、丢包率、延迟，调整QoS参数。

  • 工程避坑：避免"过度配置优先级"，导致低优先级业务无法正常传输；缓存阈值需合理设置，避免过早丢包或缓存满导致严重拥塞；不同厂商设备（华为、思科）的QoS命令略有差异，需注意适配。

第八部分 网络层安全

核心逻辑：网络层作为IP分组转发的核心层级，面临的安全威胁主要集中在"分组窃取、篡改、伪造"以及"网络攻击"，核心防护思路是"加密传输、身份认证、访问控制、攻击防御"，结合工程中IPsec、ACL、防火墙等技术，构建全方位的网络层安全体系。

8.1 网络层安全基础

（1）网络层安全威胁

网络层的安全威胁主要针对IP分组和网络设备，需牢记各类威胁的定义、特点：

  • IP分组窃取（窃听）：攻击者通过监听网络链路（如抓包工具），获取传输的IP分组，窃取其中的敏感数据（如账号密码、业务数据），属于被动攻击，隐蔽性强，工程中需通过加密传输防范。

  • IP分组篡改：攻击者截获IP分组后，修改分组中的数据（如源IP、目的IP、数据内容），再转发给目标节点，导致数据错误、业务异常（如伪造指令、篡改交易数据），属于主动攻击。

  • IP地址欺骗：攻击者伪造IP分组的源IP地址，伪装成合法设备（如内网服务器、信任节点），获取网络访问权限或发起攻击（如SYN Flood攻击、伪造路由更新），是网络层常见攻击方式。

  • 路由攻击：攻击者伪造路由信息（如伪造OSPF、BGP路由更新），篡改路由表，导致IP分组转发路径异常（如路由黑洞、路由环路），占用网络资源或窃取数据，工程中需通过路由认证防范。

  • DoS/DDoS攻击（网络层）：攻击者向目标设备（如路由器、防火墙）发送大量无效IP分组，占用设备CPU、带宽、缓存资源，导致设备无法正常提供服务，如ICMP洪水攻击、SYN Flood攻击，是工程中重点防御的攻击类型。

补充：网络层攻击与传输层、应用层攻击的区别------网络层攻击针对IP分组和路由转发，不依赖具体应用；传输层攻击针对TCP/UDP端口；应用层攻击针对具体应用协议（如HTTP、FTP）。

（2）网络层安全核心目标

  • 机密性：确保IP分组中的敏感数据不被窃取，仅被授权设备读取，核心通过加密技术实现。
  • 完整性：确保IP分组在传输过程中不被篡改，接收方能够验证分组的完整性（如通过校验和、哈希校验）。
  • 可用性：确保网络设备（路由器、防火墙）和网络链路正常运行，能够正常转发IP分组，抵御DoS/DDoS攻击。
  • 身份认证：验证发送方和接收方的身份合法性，防止伪造设备接入网络、伪造分组传输。

8.2 网络层核心安全技术

网络层安全技术主要围绕"加密、认证、访问控制、攻击防御"展开，是工程中安全部署的核心技术。

（1）IPsec 协议

核心定义：IPsec（IP Security）是一套用于网络层的安全协议套件，核心作用是为IP分组提供加密、认证、完整性保护，实现跨网络（如异地分公司、公网）的安全数据传输，是工程中VPN（虚拟专用网络）的核心技术。

核心协议组成
  • AH（认证头协议） ：核心作用是"身份认证+数据完整性校验"，不提供加密功能，通过哈希算法（如MD5、SHA）生成认证码，验证IP分组的源身份和数据完整性，防止分组篡改、伪造。
  • ESP（封装安全载荷协议） ：核心作用是"加密+身份认证+数据完整性校验"，既对IP分组的数据部分进行加密（如AES加密算法），又进行身份认证和完整性校验，是工程中最常用的IPsec协议。
  • IKE（互联网密钥交换协议） ：核心作用是"协商加密密钥、认证密钥"，自动协商IPsec通信所需的密钥，无需手动配置，简化工程部署，同时实现通信双方的身份认证，避免密钥泄露。
工作模式

  • 传输模式 ：仅对IP分组的数据部分（载荷）进行加密和认证，IP头部不加密，保留原始源IP、目的IP，适合"端到端"通信（如两台主机之间的安全通信），工程中用于内网终端之间的加密传输。

  • 隧道模式 ：对整个IP分组（头部+数据）进行加密和认证，然后重新封装一个新的IP头部，新头部的源IP、目的IP为隧道两端的设备（如路由器、防火墙），适合"跨公网"通信（如异地分公司与总部的互联），是工程中VPN的主流模式。

工程应用与配置要点

  • 适用场景：异地分公司与总部的安全互联（IPsec VPN）、移动办公终端接入内网（远程IPsec VPN）、跨公网的敏感数据传输（如财务数据、客户数据）。

  • 工程配置要点（华为设备）：① 配置IKE对等体（指定邻居IP、认证方式、加密算法）；② 配置IPsec策略（指定ESP/AH协议、加密算法、工作模式）；③ 在接口启用IPsec策略，绑定隧道两端设备；④ 验证IPsec隧道状态（display ipsec tunnel），确保隧道正常建立。

（2）ACL 进阶（访问控制）

ACL（访问控制列表）在第六部分已初步介绍，本部分补充其网络层安全应用,最基础、最常用的安全控制技术，核心是"基于IP地址、端口、协议，过滤非法流量"。

  • 工程安全应用 ：

    ① 禁止外部IP访问内网核心服务器（如禁止公网IP访问内网数据库服务器的3306端口）；

    ② 限制内网终端访问外网（如禁止内网某网段访问外网，仅允许核心业务终端访问）；

    ③ 防范IP地址欺骗（过滤伪造源IP的分组，如禁止伪造内网IP的分组进入内网）。

  • 工程配置示例（华为设备，扩展ACL）：acl number 3000，rule deny tcp source 203.0.113.0 0.0.0.255 destination 192.168.1.100 0.0.0.0 destination-port eq 3306（禁止公网203.0.113.0网段访问内网192.168.1.100的3306端口）；将ACL应用到外网接口 inbound 方向。

（3）网络层防攻击技术

针对网络层常见攻击，工程中需部署专门的防攻击技术，核心包括以下3类：

  • 防IP欺骗攻击 ：
    ① 配置ACL，过滤伪造源IP的分组 （如禁止源IP为内网网段，但从外网接口进入的分组）；

    ② 启用IP地址绑定（将终端MAC地址与IP地址绑定 ），防止IP地址伪造；

    ③ 路由器启用"反向路径转发（RPF）"，验证分组的源IP是否与转发路径匹配，丢弃伪造源IP的分组。

  • 防DoS/DDoS攻击（网络层） ：

    ① 启用流量限制（如限制单IP每秒发送的ICMP分组数量，防止ICMP洪水攻击）；

    ② 启用SYN Flood防护（路由器限制TCP半连接数量，超时释放半连接）；

    ③ 部署抗DDoS设备，清洗异常流量，保护核心设备（如路由器、防火墙）；

    ④ 优化路由，避免攻击流量冲击核心链路。

  • 防路由攻击 ：

    ① 启用路由协议认证（如OSPF启用MD5认证、BGP启用SHA认证），验证路由更新报文的合法性，防止伪造路由；

    ② 限制路由信息的接收和发送范围，避免非法路由更新；

    ③ 定期检查路由表，及时发现异常路由条目（如路由黑洞、非法路由）。

8.3 工程安全部署实操

工程中网络层安全部署需遵循"分层防护、重点突出"的原则，结合IPsec、ACL、防火墙、防攻击技术，构建从边界到内网的安全体系，以下是核心部署方案和注意事项：

（1）核心部署架构

  • 边界防护：部署防火墙（位于公网与内网之间），配置ACL规则、NAT、防攻击策略，过滤外部非法流量，防范公网攻击；部署IPsec VPN，实现异地分公司与总部的安全互联。

  • 内网防护：核心路由器、三层交换机配置ACL，限制内网不同网段的访问权限（如禁止接入层终端访问核心服务器网段）；启用IP地址绑定，防止IP欺骗；路由器启用RPF、路由认证，防范路由攻击。

  • 终端防护 ：终端绑定固定IP和MAC地址，禁止私自修改IP；敏感终端（如服务器）启用IPsec传输模式，与其他终端进行加密通信；定期更新终端安全补丁，避免被利用发起攻击。

（2）工程配置注意事项

  • ACL配置：扩展ACL优先部署在靠近目标设备的接口（如保护内网服务器，ACL部署在核心交换机的服务器网段接口），减少不必要的流量转发；标准ACL部署在靠近源设备的接口，提高过滤效率。

  • IPsec配置：隧道两端的加密算法、认证算法、IKE协商参数需一致，否则隧道无法建立；密钥需定期更换，避免密钥泄露；优先使用ESP协议，兼顾加密和认证。

  • 防攻击配置：根据网络场景调整防攻击参数（如SYN半连接超时时间、ICMP流量限制），避免参数过严导致正常业务受影响，过松无法抵御攻击。

  • 安全审计：启用路由器、防火墙的日志功能，记录流量过滤、攻击事件、路由更新等信息，定期查看日志，及时发现安全隐患，便于故障排查和追溯。

（3）典型工程场景示例

场景：企业总部与异地分公司互联，需保障财务数据、客户数据的安全传输，同时防范公网攻击。

  • 部署方案 ：
    ① 总部和分公司边界防火墙部署IPsec VPN，采用隧道模式，ESP协议加密，IKE协商密钥；
    ② 防火墙配置ACL，禁止外部IP访问内网核心网段，允许分公司IP通过VPN访问总部核心服务器；
    ③ 核心路由器启用路由认证（OSPF MD5认证），防范路由攻击；
    ④ 启用防DDoS功能，限制公网ICMP、SYN流量。
相关推荐
浪客灿心1 小时前
Linux五种IO模型与非阻塞IO
linux·网络
Ether IC Verifier1 小时前
TCP/IP四层协议详解与以太网包发送过程
网络·网络协议·tcp/ip·计算机网络·dpu
IpdataCloud2 小时前
企业级IP定位服务准确率怎么保证？从数据源到离线库的精度提升指南
运维·服务器·网络·数据库·tcp/ip
treesforest2 小时前
从IP地址归属地查询到IP地理位置精准查询指南
服务器·前端·网络
星星也在雾里2 小时前
内网服务对外访问：frp 内网穿透完整教程
网络
liulian09162 小时前
Flutter 网络状态与内容分享库：connectivity_plus 与 share_plus 的 OpenHarmony 适配指南
网络·flutter
雨的旋律20993 小时前
linux网卡绑定bond设置一步不少
linux·运维·网络
tiandyoin3 小时前
IPCONFIG重置网络
网络·ip·dfs·dns·vpn·cmd
Ether IC Verifier4 小时前
CPU/GPU/NPU/DPU功能详解与AI应用分析
网络·人工智能·网络协议·tcp/ip·计算机网络·dpu
热门推荐
01GitHub 镜像站点02Codex 接入 DeepSeek API 完整配置文档03【AI】2026 年具身智能模型和世界模型总结04CC-Switch & Claude 基于 Linux 服务器安装使用指南05人工智能最新动态 AI 日报 · 2026年5月10日06Gemini大升级、AI眼镜首发、Android XR亮相，13天后见分晓07AI科技热点日报 | 2026年5月11日08Codex 手机端连接教程：三分钟搞定，附完整步骤09零基础教你claude code 接入 deepseek V410裂开！ChatGPT 居然开始要手机号验证，附详细解决方法
