1、引言

在 HarmonyOS 6.1 (API 23) 的更新版图中，Map Kit（地图服务）迎来了一次从"工具"向"体验"的质变。如果说之前的地图只是为了告诉用户"你在哪"，那么 6.1 版本的更新则是为了让用户"身临其境"。

本次更新最核心的关键词是：视觉沉浸感、合规精细化、交互确定性。

• 视觉沉浸感：3D 地球模式与城市灯光效果的引入，让地图从扁平的平面图变成了动态的数字孪生世界。尤其是在全球视野下的 3D 球体展现，以及夜间模式下波光粼粼的城市灯光，极大地提升了高端应用（如商旅、社交、大屏看板）的格调。
• 合规精细化：审图号（Approve Number）的系统级支持，解决了开发者在地图产品发布时的合规痛点，确保应用在中国大陆运营时符合最严格的测绘地理信息法律法规。
• 交互确定性：Marker（位置标记）碰撞优先级与层级范围的开放，给了开发者对地图视觉元素排布的"绝对统治权"。你再也不用担心重要的业务标记被旁边一个小便利店的图标盖住，或者在缩放地图时屏幕上一片乱码。

本篇将通过一个名为"极光星图"的实战项目，带你深度拆解 Map Kit 6.1 的全量新特性。

2、Kit能力介绍

Map Kit（地图服务）是 HarmonyOS 全场景体验中不可或缺的基石。它不仅是一个显示经纬度的组件，更是一个连接物理世界与数字世界的枢纽。我们将 Map Kit 的能力拆解为以下几个维度：

2.1 全球化底座

Map Kit 提供了全球范围内的路网、POI（兴趣点）数据。通过 GCJ02（中国大陆）与 WGS84（海外及港澳台）的双坐标系自动转换，开发者可以一套代码走天下。

2.2 多维渲染引擎

地图不再只是俯视图。HarmonyOS 的地图引擎支持：

• 2D 平面：传统的导航视野。
• 3D 立体建筑：在城市级别自动显示建筑高度。
• 3D 地球（6.1 新增）：在全球比例尺下，以真实的球体形式展示地球全貌。

2.3 极致交互体验

流畅的交互是地图的灵魂。Map Kit 底层优化了缩放、旋转、移动、倾斜等手势的平滑度。在 6.1 版本中，这种交互进一步延伸到了 Marker 的碰撞逻辑中，解决了复杂场景下的视觉冲突。

2.4 业务赋能套件

除了基础展示，Map Kit 还集成了：

• 位置搜索：支持 3.2 亿 POI 的模糊查询。
• 路径规划：涵盖驾车、步行、骑行等多种模式。
• 地图 Picker：让用户在应用内轻松选取地点。
• 静态图与导航中转：通过跳转 Petal Maps 等地图应用，实现一键导航。

3、Kit API介绍

在进入 6.1 特性之前，我们需要掌握 Map Kit 的核心 API 骨架。Map Kit 的调用流程非常清晰，主要通过 MapComponent 组件及其控制器 MapComponentController 展开。

3.1 核心组件 MapComponent

这是地图的载体，类似于 Web 容器。你需要在 build 函数中声明它。

MapComponent({
  mapOptions: this.mapOptions, // 地图初始化配置
  mapCallback: this.callback      // 绑定成功后的回调
})

3.2 控制器 MapComponentController

这是你操作地图的"指挥棒"。绝大多数 API 都是通过它调用的。

• setSphereEnabled：开启/关闭 3D 地球。
• setApproveNumberEnabled：显示/隐藏审图号。
• addMarker：在地图上钉一个图钉。

3.3 事件管理器 MapEventManager

用于处理点击、滑动、缩放等手势事件。

this.mapEventManager = this.mapController.getEventManager();
this.mapEventManager.on('mapClick', (latLng) => {
  console.info(`用户点击了: ${latLng.latitude}, ${latLng.longitude}`);
});

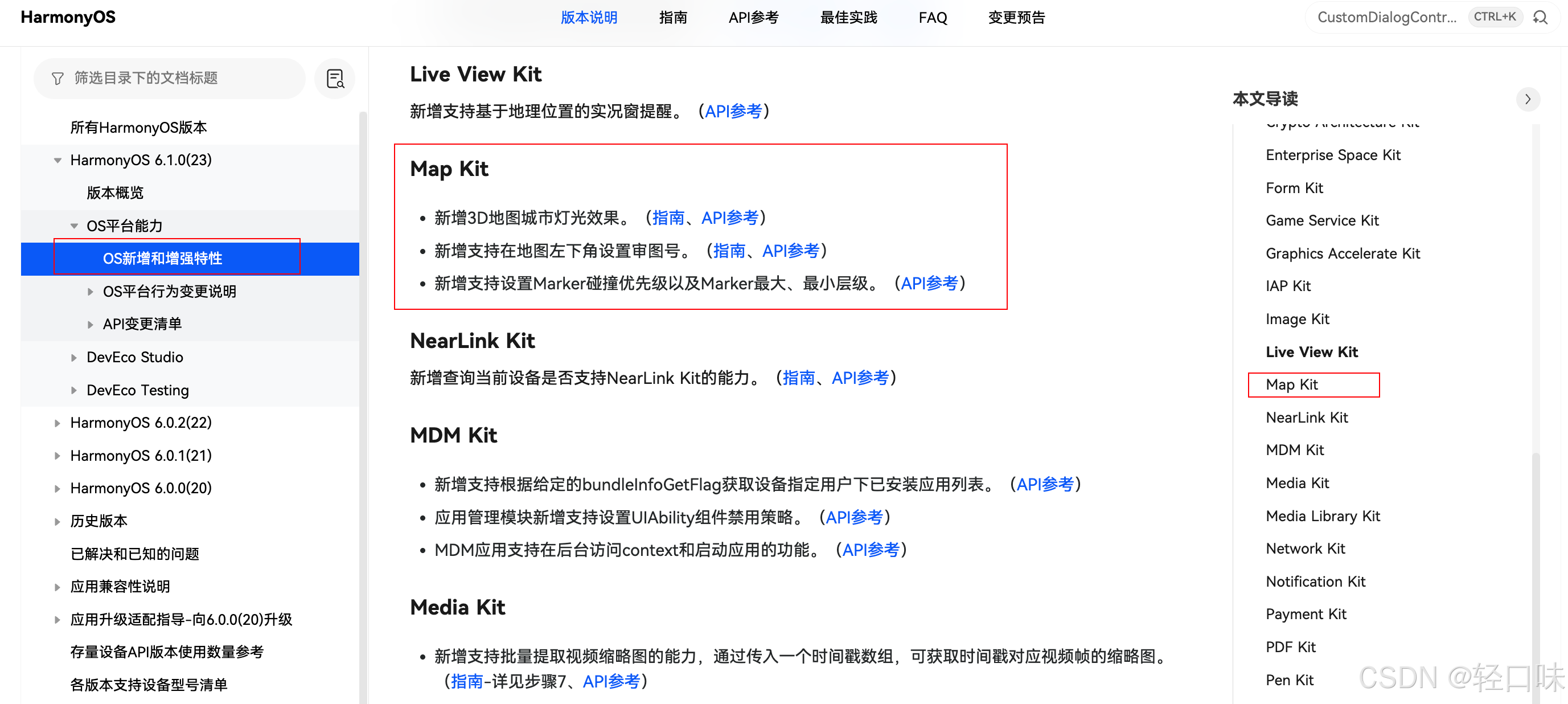

4、Kit 6.1 新增特性介绍

这是本篇的重头戏。我们来逐一挖掘 6.1 版本新增的四个重量级接口。

4.1 开启 3D 地球 (setSphereEnabled)

在以往版本中，地图缩小后会变成一张平铺的世界地图。6.1 版本引入了球体渲染能力。

接口定义 ：
setSphereEnabled(enabled: boolean, animateDuration: number, cityLight: boolean): void

• enabled: 是否开启球体模式。
• animateDuration: 切换过程的动画时长（单位：ms）。
• cityLight: 重点新特性。是否开启城市灯光。

代码示例：

// 丝滑切换到 3D 地球，并开启夜间城市灯光
this.mapController.setSphereEnabled(true, 1500, true);

4.2 城市灯光效果 (City Light)

当开启 3D 地球后，配合 cityLight: true，在地图缩放到全球视角时，你可以看到代表人类文明痕迹的城市群灯光点点。这不仅仅是一个视觉开关，它标志着 HarmonyOS 地图引擎对复杂光影渲染能力的进一步释放。

4.3 审图号设置 (setApproveNumberEnabled)

对于任何在中国上架的地图应用，审图号都是"准生证"。以往开发者需要自己手动在地图上方浮层一个 Text 文本，且要考虑位置避让。现在系统直接支持。

代码示例：

// 一键显示国家下发的合规审图号
this.mapController.setApproveNumberEnabled(true);

注意：该接口仅在路由地（地图中心点或定位点）在中国境内时才会自动显示在地图左下角。

4.4 Marker 碰撞优先级与层级控制

这是对开发者最有实战价值的更新。当你在地图上添加了密集的 Marker 时，系统会自动计算它们的碰撞。

MarkerOptions 新增参数：

• priority: 优先级（0-65535）。数值越小，优先级越高。碰撞时，优先级高的保留，低的隐藏。
• forceVisible: 是否强制显示。如果设为 true，即使发生碰撞，它也会"霸道"地盖在别人上面。
• minZoom / maxZoom: 控制 Marker 出现的层级区间。例如：你可以设置"加油站"只在 15 层以上才出现。

代码示例：

const markerOptions: mapCommon.MarkerOptions = {
  position: { latitude: 39.9, longitude: 116.4 },
  priority: 10,       // 核心业务 Marker，优先级设高
  forceVisible: true, // 必须显示，哪怕挡住别人
  minZoom: 10,        // 太远了就不显示
  maxZoom: 18         // 离得太近（进入室内图级别）也没必要显示
};

5、6.1新增特性项目实战

5.1 项目介绍：极光星图（MapKitDemo）

我们把本章的实战 Demo 命名为极光星图（MapKitDemo）。

• "极光"：代表 3D 地球模式下的城市灯光效果------在黑暗的地图底色上，城市群如极光般绚烂。
• "星图"：代表 Marker 碰撞系统------在繁杂的位置标记中，通过优先级算法筛选出最重要的"星点"，确保地图视觉的纯净与专业。

工程信息：

信息项	内容
工程路径	MapKitDemo`
目标 API 版本	API 23（HarmonyOS 6.1）
核心模块	Index.ets（集成 3D 地球切换、城市灯光、审图号与 Marker 优先级）
所需权限	ohos.permission.INTERNET

5.2 核心代码实现 (Index.ets)

下面是"极光星图"的主页面代码。我们通过一个直观的控制面板，实时操控地图的 3D 状态与 Marker 逻辑。

import { mapCommon, map, MapComponent } from '@kit.MapKit';
import { AsyncCallback } from '@kit.BasicServicesKit';

@Entry
@Component
struct Index {
  private mapController: map.MapComponentController | undefined = undefined;

  @State sphereEnabled: boolean = false;       // 3D地球开关
  @State cityLightEnabled: boolean = false;    // 城市灯光开关
  @State approveNumberEnabled: boolean = true; // 审图号开关
  @State statusMsg: string = '地图加载中...';

  private mapOptions: mapCommon.MapOptions = {
    position: {
      target: { latitude: 39.9, longitude: 116.4 },
      zoom: 2  // 初始低层级，方便看球体
    },
    sphereEnabled: false
  };

  private callback: AsyncCallback<map.MapComponentController> = async (err, mapController) => {
    if (err) {
      this.statusMsg = '初始化失败';
      return;
    }
    this.mapController = mapController;
    // 初始显示审图号
    this.mapController.setApproveNumberEnabled(true);
    this.statusMsg = '地图就绪';
  };

  build() {
    Stack({ alignContent: Alignment.Bottom }) {
      // 1. 地图渲染层
      // [注意] 6.1 版本中回调参数名为 mapCallback
      MapComponent({ mapOptions: this.mapOptions, mapCallback: this.callback })
        .width('100%').height('100%')

      // 2. 交互控制面板
      Column() {
        Text('极光星图控制台').fontSize(16).fontWeight(FontWeight.Bold).margin({ bottom: 12 })

        // --- 3D 模式与灯光控制 ---
        Row() {
          Button(this.sphereEnabled ? '关闭 3D 地球' : '开启 3D 地球')
            .onClick(() => {
              this.sphereEnabled = !this.sphereEnabled;
              this.cityLightEnabled = false; // 切换模式时重置灯光
              // [6.1 API] 切换 2D/3D
              this.mapController?.setSphereEnabled(this.sphereEnabled, 1000, false);
            }).margin({ right: 10 })

          Button('切换城市灯光')
            .enabled(this.sphereEnabled)
            .onClick(() => {
              this.cityLightEnabled = !this.cityLightEnabled;
              // [6.1 API] 开启城市灯光（需 enabled 为 true）
              this.mapController?.setSphereEnabled(true, 800, this.cityLightEnabled);
            })
        }.margin({ bottom: 10 })

        // --- Marker 碰撞测试 ---
        Row() {
          Button('投放高优先 Marker')
            .onClick(() => {
              this.addCustomMarker(10, '核心地标', true); // 优先级 10，强制显示
            }).margin({ right: 10 })

          Button('投放低优先 Marker')
            .onClick(() => {
              this.addCustomMarker(1000, '普通兴趣点', false); // 优先级 1000
            })
        }
      }
      .width('95%').padding(20).backgroundColor('#AAFFFFFF')
      .borderRadius(15).margin({ bottom: 30 }).backdropBlur(10)
    }
    .width('100%').height('100%')
  }

  // 添加带优先级的 Marker
  private async addCustomMarker(priority: number, title: string, force: boolean) {
    const options: mapCommon.MarkerOptions = {
      position: { latitude: 39.9, longitude: 116.4 },
      title: title,
      priority: priority,    // [6.1] 碰撞优先级
      forceVisible: force,   // [6.1] 强制显示
      minZoom: 2,
      maxZoom: 20
    };
    await this.mapController?.addMarker(options);
  }
}

5.3 项目配置

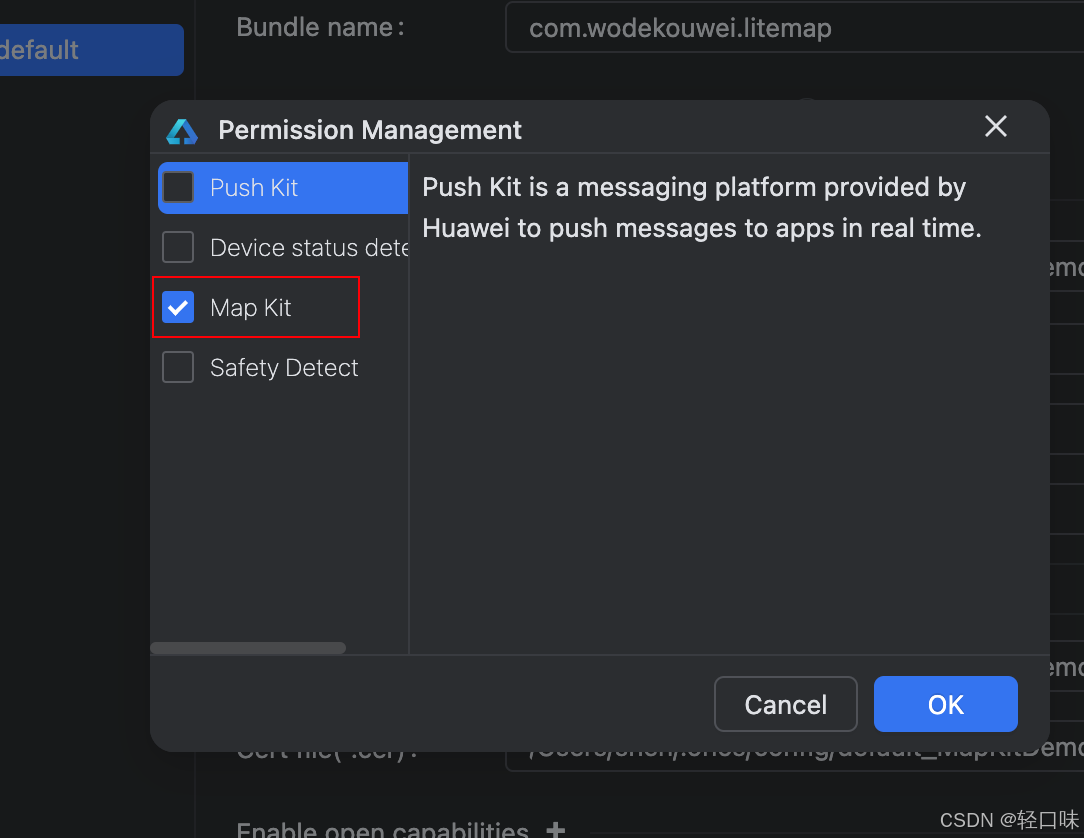

使用地图需要在签名时开启权限，权限管理中选择Map Kit：

6、运行效果

在"极光星图"中，我们可以观察到以下细微的交互表现：

• 平滑过渡：当你点击"开启 3D 地球"时，地图不会生硬地跳转，而是通过 1000ms 的动画，平滑地从平面展开为球体，这种"呼吸感"的 UI 体验是 API 23 的重点打磨方向。
• 城市辉光：在 3D 地球模式下开启灯光，转动球体到背面（夜间区），可以看到原本漆黑的大陆上点缀着淡黄色的灯光。这种效果在暗色模式（Dark Mode）下表现尤为惊艳。
• 视觉过滤：当你连续点击"投放高/低优先级 Marker"时，由于坐标重合，你会发现地图上只显示了"核心地标"。这是因为系统底层自动执行了碰撞剔除逻辑，极大地减少了 UI 渲染负担，也提升了用户的信息获取效率。

运行效果图：

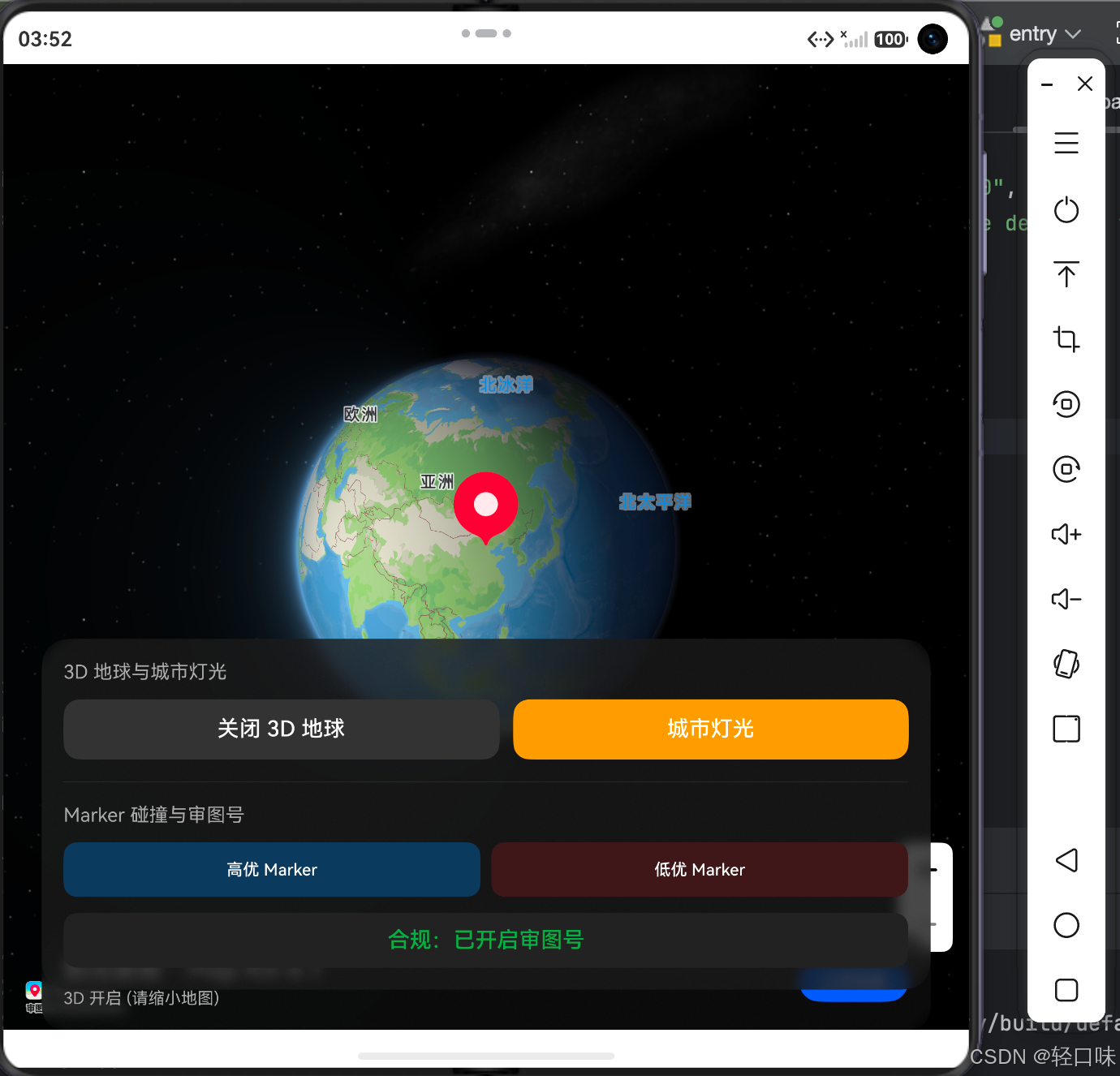

模拟器上3D地球

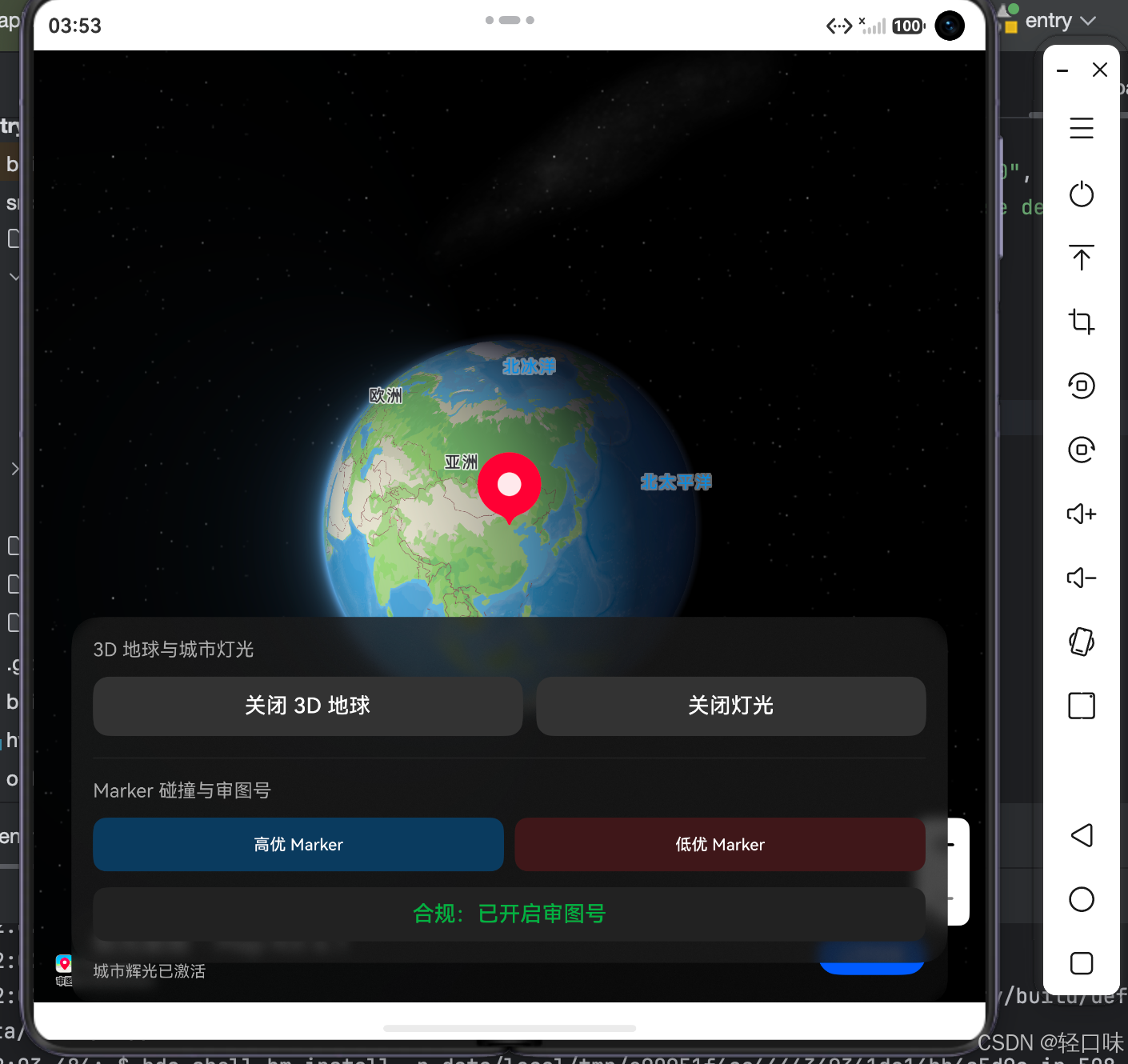

模拟器上城市灯光：

7、避坑指南

在实战 Map Kit 6.1 时，请务必关注以下底层细节，避免出现"API 调用了但没效果"的情况：

7.1 3D 地球的触发阈值

setSphereEnabled 虽然可以随时调用，但 3D 地球效果只在层级（Zoom Level）小于 4 时才会显现。如果当前缩放级别在城市级（如 15 层），开启此接口不会有视觉变化，直到用户把地图缩小到全球视角。

7.2 模拟器与真机的表现差异

[重要警告] ：3D 地球、城市灯光等高级渲染特性高度依赖硬件 GPU 的着色器支持。在 DevEco Studio 模拟器 环境下，这些接口可能无法呈现球体效果（表现为普通的 2D 平铺地图）。建议使用 HarmonyOS Next 真机 进行最终效果验证。

7.3 审图号的显示逻辑

审图号是按需显示 的。如果你的应用在中国大陆以外的区域运行，或者地图中心点不在国内，setApproveNumberEnabled(true) 不会强制在界面上贴一张图。它是基于合规性逻辑自动显隐的。

7.4 Marker 优先级的数值陷阱

请记住：数值越大，优先级越低。

• priority: 0 是最高优先级。
• 如果不设置，默认值是 2147483647（即最低优先级）。
  如果你想让某些业务标记始终可见，除了设置低数值的 priority 外，配合 forceVisible: true 是最稳妥的企业级方案。

7.5 坐标系纠偏的底层逻辑

在 HarmonyOS Map Kit 中，处理坐标系是开发者的修课。中国大陆使用的是 GCJ02 （火星坐标系），而海外及港澳台使用的是 WGS84（地球坐标系）。

• 避坑点：如果你从三方后台（如只提供 WGS84）获取数据并在国内地图上展示，会出现数百米的偏差。
• 解决方案 ：Map Kit 提供了 mapCommon.convertCoordinate 接口。在 6.1 版本中，这一转换过程在底层进行了性能优化，支持批量坐标转换而不阻塞主线程。

7.6 国际化与多语言切换

作为一个全球化的 Kit，Map Kit 自动跟随系统的语言设置。但在企业级应用中，有时需要强制显示某种语言（如旅游 App）。

• 实战建议 ：通过 mapController.setLanguage(lang: string) 动态切换。6.1 版本增强了对小众语种在 3D 地球模式下的标签显示清晰度。

7.7 地图层级（Zoom Level）的平滑控制

很多开发者习惯用整数设置 Zoom，但在 6.1 中，系统支持浮点数层级。

• 技术细节 ：比如设置 zoom: 15.5，可以获得更精确的视觉覆盖范围。配合 animateCamera 接口，可以实现从上帝视角到街道视角的平滑俯冲效果，这在房产类或园区类应用中非常吸睛。

8、总结

Map Kit 6.1 (API 23) 的更新，不仅是 API 数量的增加，更是渲染理念的升级。

1. 从 2D 到 3D 的维度跨越：3D 地球与城市灯光让应用具备了"空间叙事"的能力。
2. 从手动到原生的合规保障：审图号的内置化体现了操作系统对开发者业务合规的深层关怀。
3. 从混乱到有序的视觉治理：Marker 碰撞优先级与层级范围控制，让千万级的地理数据在方寸屏幕上也能杂而不乱。

对于 HarmonyOS 开发者而言，掌握这些新特性，意味着你能够构建出更具竞争力的地图类应用。无论是构建一个全球物流追踪系统，还是一个充满艺术感的城市漫游指南，Map Kit 6.1 都能提供坚实的底座支持。在即将到来的全场景时代，地图将不再仅仅是工具，它将成为连接现实与虚拟、合规与创新的重要载体。
