EtherCAT 是一套硬实时 + 主从架构 + 分布式时钟 的工业以太网技术栈，核心是On-the-Fly 硬件转发 与DC 亚微秒同步 ，运动控制周期可达125μs/250μs、抖动 **<1μs**，已成为伺服 / 机器人领域事实标准。
一、整体架构（五层）
从下到上：物理层 → 数据链路层 → 核心协议层 → 应用行规层 → 主站 / 从站软件栈。
1. 物理层（IEEE 802.3）
- 速率：100Mbps（EtherCAT G 可达 1Gbps）EtherCAT Technology Group
- 介质：CAT5e 双绞线（100m）、多模 / 单模光纤（公里级）
- 拓扑：线型、树型、星型、环形冗余，最大65535节点
- 硬件：标准 RJ45、PHY 芯片（如 Microchip LAN8720）
2. 数据链路层（核心创新）
- 帧格式：标准以太网帧，EtherType=0x88A4，单帧最大 1500 字节EtherCAT技术协会
- On-the-Fly 飞读飞写 ：从站 ESC 硬件直接处理帧，无需收完再发，单站延迟 **<50ns**，带宽利用率 **>99%**
- FMMU（现场总线内存管理单元） ：逻辑地址→从站物理内存映射，支持位 / 字节 / 字访问，过程映像区最大4GB
- 分布式时钟 DC（Distributed Clock）：主站参考时钟，从站硬件锁相，同步精度 **≤100ns**，是多轴同步核心
3. 核心协议层（双通道）
- 过程数据 PDO（实时循环） ：周期 125μs~10ms，用于伺服位置 / 速度 / 电流、I/O，优先级最高
- 服务数据 SDO（非实时异步） ：用于参数配置、诊断、固件升级，低优先级
- 邮箱协议：CoE、SoE、EoE、FoE，统一封装 SDO/PDO
4. 应用行规层（设备适配）
- CoE（CANopen over EtherCAT）：最通用，继承 CANopen 对象字典，伺服默认行规（CiA 402）
- SoE（Servo over EtherCAT）：倍福专用，运动控制优化
- EoE（Ethernet over EtherCAT）：透传 TCP/IP，用于远程配置
- FoE（File over EtherCAT）：固件升级、大文件传输
- FSoE（Safety over EtherCAT）：安全协议，支持 STO/SIL3
5. 软件栈（主站 + 从站）
- 主站（Master）
- 硬件：x86/ARM + 标准以太网 MAC（无需专用芯片）
- 协议栈：开源（IGH EtherLab、SOEM）、商业（倍福 TwinCAT、汇川 InoDriver）
- 功能：拓扑扫描、DC 配置、PDO 映射、状态机管理、运动控制

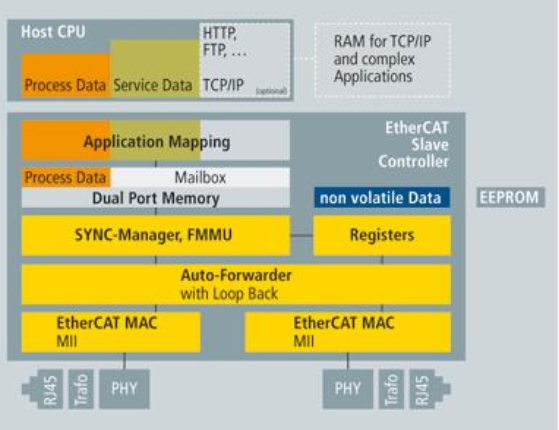

从站（Slave）
- 硬件：ESC 专用芯片（倍福 ET1100/ET1200、国产微川 EC8141、芯力微 CS3200）+ MCU/FPGA
- 协议栈：ESC 固件 + 应用层（CoE/SoE），处理 PDO/SDO、状态机、故障诊断
二、核心技术要点
1. 主从通信模型
- 单主多从：1 个主站（PLC/IPC）+ N 个从站（伺服 / I/O）
- 主站发帧→遍历所有从站→返回主站，单周期完成全节点交换
- 从站仅转发帧，不主动发帧，无冲突、确定性强EtherCAT技术协会
2. 分布式时钟 DC 同步机制
- 主站发同步信号（ARMW），记录发送时间
- 从站接收并锁存本地时间，计算偏移
- 从站硬件调整本地时钟，与主站同步
- 周期同步（SYNC0/SYNC1），触发伺服电流环 / 位置环，多轴同步误差 < 1μs
3. 状态机（4+1 状态）
- Init：初始化，ESC 硬件复位
- Pre-Operational：SDO 可用，PDO 禁用，参数配置
- Operational：PDO/SDO 全可用，正常运行
- Safe-Operational：PDO 可用，输出安全状态（如伺服 STO）
- Error：故障状态，需复位恢复
4. 伺服控制关键参数
- 通信周期：125μs（高速）/250μs（标准）
- 同步抖动：<1μs（DC 使能）
- PDO 映射：默认 64 字节（位置 + 速度 + 电流 + 状态字）
- 轴数：单网段最多65535轴，实际常用 8~32 轴
三、主流协议栈与芯片
1. 主站协议栈
- 开源
- IGH EtherLab：Linux 首选，硬实时补丁（PREEMPT-RT），周期 125μs
- SOEM：轻量级，Windows/Linux/ 嵌入式，适合中小系统
2. 从站 ESC 芯片
- 进口：倍福 ET1100（经典）、ET1200（带 PHY）、Microchip LAN9252
- 国产 ：微川 EC8141、芯力微 CS3200、紫光微 EtherCAT 芯片，成本低、替代加速
