TopJTAG Probe 简述
TopJTAG Probe 是一款功能强大的硬件调试与编程工具，主要用于嵌入式系统开发、芯片测试和固件烧录等领域。它通过标准的 JTAG（Joint Test Action Group）接口与目标设备连接，为开发者提供了对芯片内部寄存器、内存和逻辑单元的深度访问与控制能力。
目的
通过topjtag连接并测试我自己的zynq板子部分管脚是否正常。
工具
Digilent的JTAG-STM2仿真器
流程

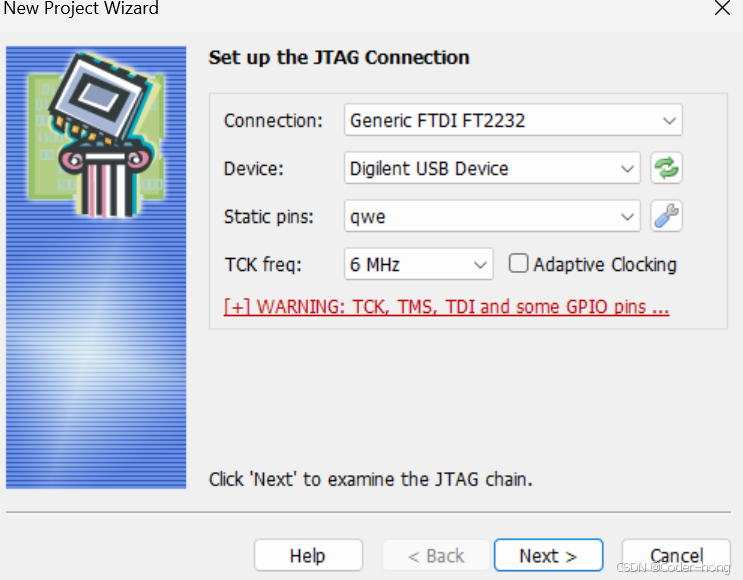

新建项目时要选ft2232，其他选项都试了识别不到

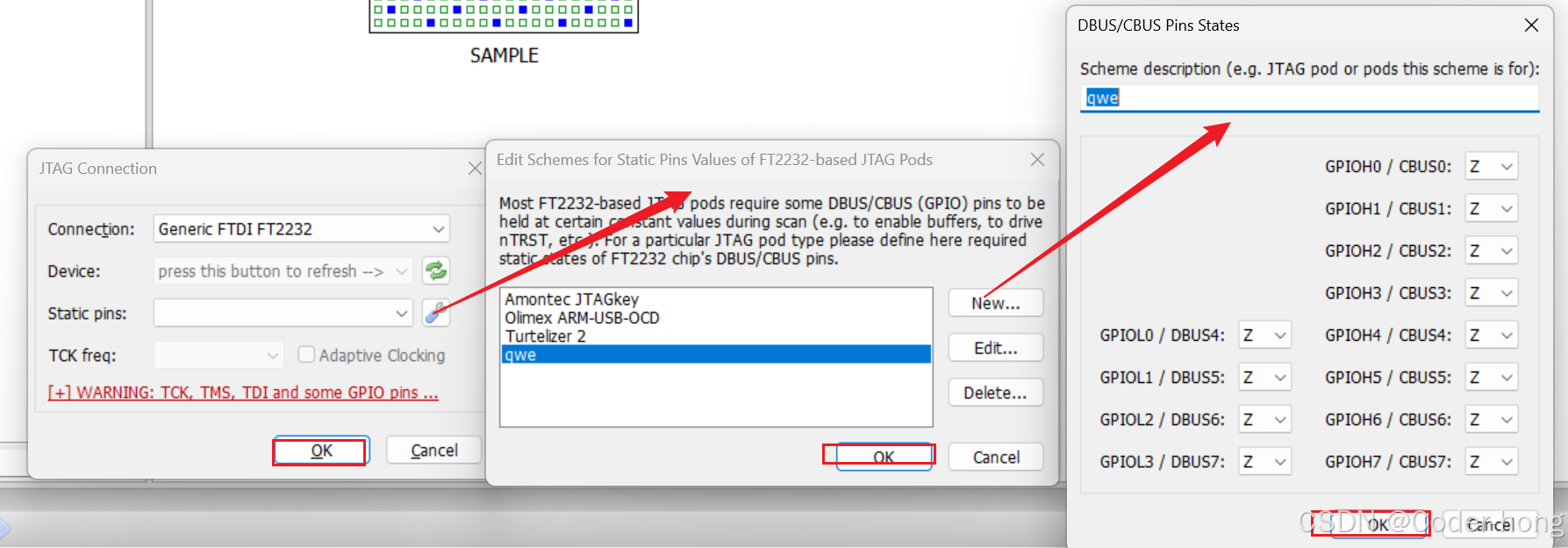

jtag配置
下一步

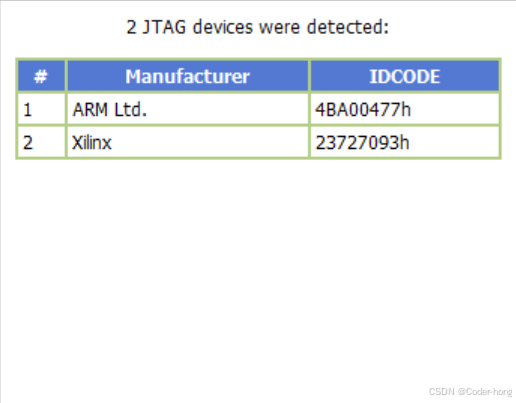

已经扫描到2个设备
对于zynq要屏蔽掉arm

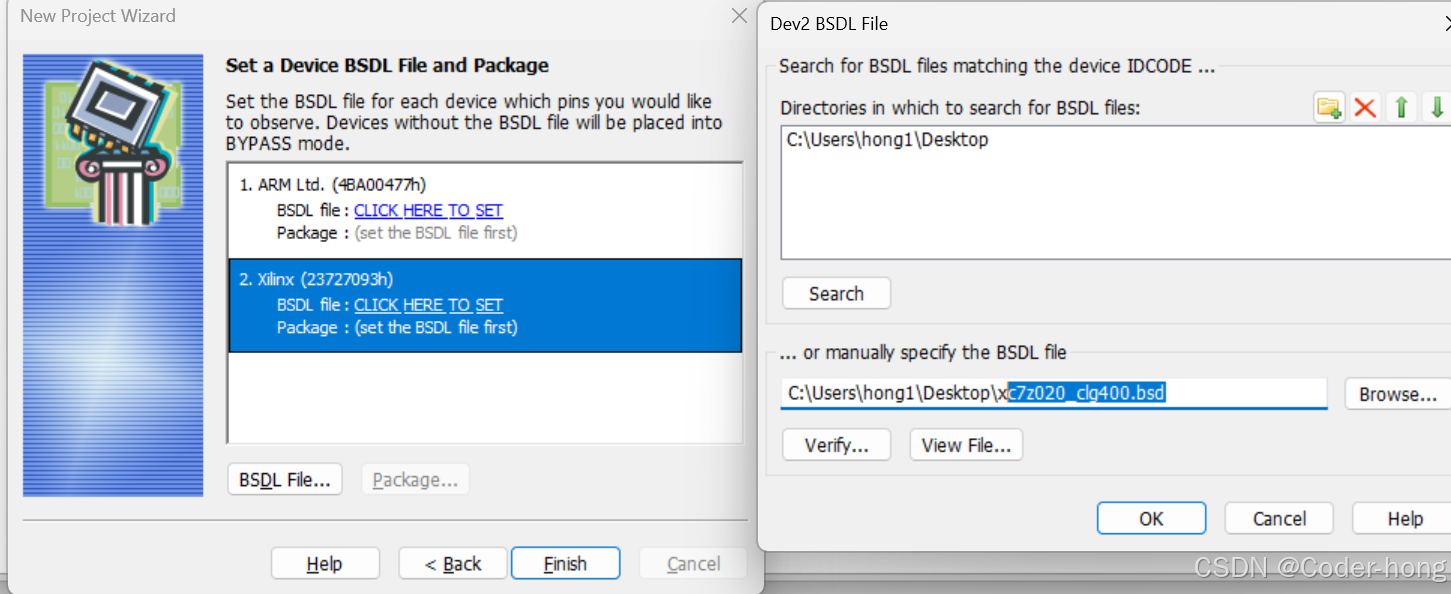

下面仅为设备2 fpga指定bsdl文件即可，注意xilinx的bsdl文件在"C:\AMDDesignTools\2025.2\data\parts\xilinx\zynq\public\bsdl\"目录，不用去网上找，加载对应的bsd文件即可
效果

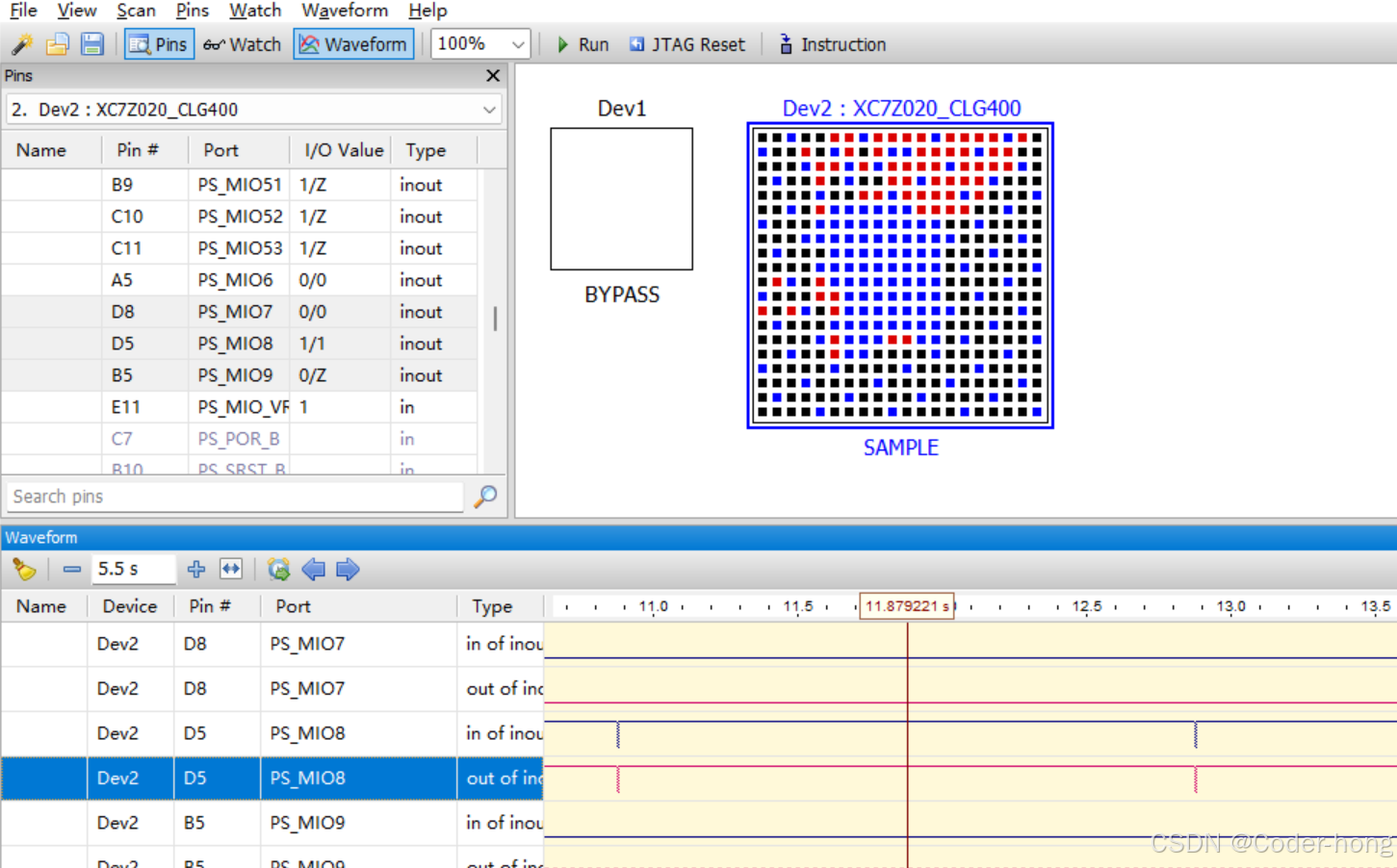

将要监测的管脚添加的波形观察窗口，点击RUN即可开始监测，我的目的是通过信号源给这些管脚注入信号，以确定是否有虚焊和短接，非常完美
