一、总述：STP 技术概述

1.1 技术背景与核心价值

1.1.1 技术背景

园区网为提高可靠性，普遍采用冗余链路设计，导致二层交换网络中存在物理环路。
环路会引发广播风暴、MAC地址表震荡、多帧复制三大致命问题，直接导致网络瘫痪。
传统二层设备无路由功能，无法像三层设备那样自动规避环路，因此需要一种二层协议来解决此问题。

1.1.2 核心价值

阻断冗余环路：通过逻辑阻塞冗余链路，构建无环的树状转发拓扑。
链路故障自愈：当主链路故障时，自动激活阻塞的备用链路，实现秒级链路备份，保障业务连续性。
二层网络稳定：彻底解决广播风暴和MAC地址表震荡问题，为大规模二层网络提供稳定基础。

1.2 主流生成树技术的定位差异

技术	核心定位	关键特性	适用场景
STP (IEEE 802.1D)	传统基础生成树	无端口角色细分、收敛慢（秒级）、拓扑变更机制低效	老旧设备兼容、无特殊需求的小型网络
RSTP (IEEE 802.1w)	快速收敛生成树	新增端口角色、边缘端口、P/A协商，收敛速度提升至亚秒级	对收敛速度有要求的中大型园区网
MSTP (IEEE 802.1s)	多实例负载分担生成树	兼容STP/RSTP，支持多生成树实例，实现VLAN级别的负载均衡	多VLAN环境下的大型园区网，是当前主流标准

定位总结

STP 是基础，解决了"有没有环路"的问题，但效率低下；
RSTP 解决了"收敛慢"的问题，但仍无法实现多VLAN负载分担；
MSTP 是终极方案，在兼容前两者的基础上，同时解决了"环路"、"收敛慢"和"负载分担"三大问题，是现代园区网的首选技术。

二、STP（传统生成树协议）技术原理与配置详解

2.1 定义与核心作用

定义

STP（Spanning Tree Protocol，生成树协议）是基于IEEE 802.1D标准的二层环路预防协议，通过在存在物理冗余链路的交换网络中逻辑阻塞部分链路，构建无环树形转发拓扑。

核心作用

消除二层物理环路，防止广播风暴、MAC地址表震荡、数据多帧复制等问题
实现冗余链路备份，主链路失效时自动启用备用链路，保障网络正常通信
稳定二层转发架构，为园区网络高可靠性部署提供基础支撑

2.2 STP 关键角色与选举机制

2.2.1 根桥（Root Bridge）选举规则

桥的角色

根桥为整个STP网络逻辑核心，全网唯一，所有拓扑计算均围绕根桥进行。

选举核心规则

全网交换机相互比对桥ID，数值越小优先级越高，优先当选根桥。

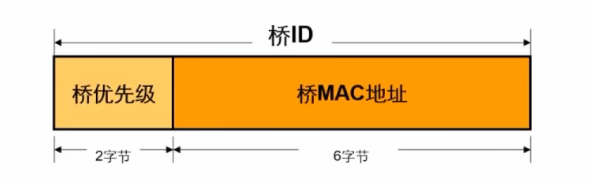

桥 ID 整体结构（8 字节，64 位）

高 16 位（2 字节）：桥优先级
低 48 位（6 字节）：MAC 地址

优先级细分与配置规则

优先级字段（高 16 位）进一步划分为：高 4 位（实际优先级） + 低 12 位（VLAN ID，早期 PVST 协议用）

因此配置优先级时，必须是 4096 的整数倍（低 12 位不参与修改，仅高 4 位可调）

优先级取值范围：0~61440

设备默认桥优先级：32768（=4096×8，二进制：1000 000000000000）

原理深度解析

配置步长固定为4096原因

优先级字段总长16位，协议硬性划分：高4位用于优先级判定，低12位预留存放VLAN编号 。

12位二进制最大可表示数值为4095，共计4096个数值区间，因此优先级只能以4096为间隔调整。

二进制格式：4位优先级位 + 12位VLAN标识位

默认优先级二进制：1000 000000000000

仅允许修改前4位，后12位不可改动，限制了优先级取值规则。

默认优先级设定依据

默认值32768 = 4096 × 8，4位优先级处于中间档位，全网设备出厂参数统一，不会出现设备自动抢占根桥的情况，便于运维人员手动规划指定核心根桥设备。

选举比对顺序逻辑

优先比对可人工调配的4位优先级，灵活规划网络拓扑；全网优先级一致时，使用设备独有且不可更改的MAC地址完成最终裁定，保证根桥选举结果唯一无冲突。

2.2.2 根端口（Root Port）选举规则

端口定位

仅部署在非根交换机 设备上，单台非根交换机有且仅有一个根端口 ，是设备通往全网根桥的最优转发出口。

多层级选举判定顺序

第一优先级：比对端口抵达根桥的累计路径开销 Cost，开销数值越小路径越优
第二优先级：路径开销一致时，比对直连对端交换机桥 ID，桥 ID 更小优先胜出
第三优先级：桥 ID 相同时，比对对端设备端口 ID，端口 ID 数值小者优先

端口 ID 组成结构

由 端口优先级 + 端口号 组合而成；

端口优先级取值区间：0~240 ，设备全局默认值统一为 128

2.2.3 指定端口（Designated Port）选举规则

端口定位

任意一条物理互联链路中，仅能选举生成唯一一个指定端口 ，承担本网段所有下行流量转发工作；

全网根桥设备所有端口 ，默认全部为指定端口。

选举判定逻辑

优先对比链路两端端口到达根桥的累计路径开销 ，开销更小一端直接当选；

若路径开销数值持平，则依次比对互联设备桥 ID 、互联端口 ID ，

全程遵循数值越小优先级越高的判定原则。

2.2.4 阻塞端口（Blocking Port）作用与判定

端口判定标准

全网交换端口中，凡是未成功选举为根端口 、指定端口 的剩余端口，全部定义为阻塞端口。

端口运行状态

日常稳定组网环境下，仅接收、监听全网BPDU 协议报文，彻底阻断用户业务数据转发。

实际组网价值

拓扑隔离 ：从逻辑层面切断二层冗余环路，彻底规避环路引发的各类网络故障
链路冗余 ：长期作为备用休眠链路存在，当主转发链路出现中断故障时，可快速解除阻塞状态，切换为正常转发端口，实现网络链路自动自愈

2.3 STP 路径开销（Cost）规则

开销定义

路径开销Cost是STP协议用来衡量链路优劣的评判数值，链路带宽越高，开销值越小 ，转发优先级越高。设备去往根桥选取累计路径开销最小的链路作为最优路径。

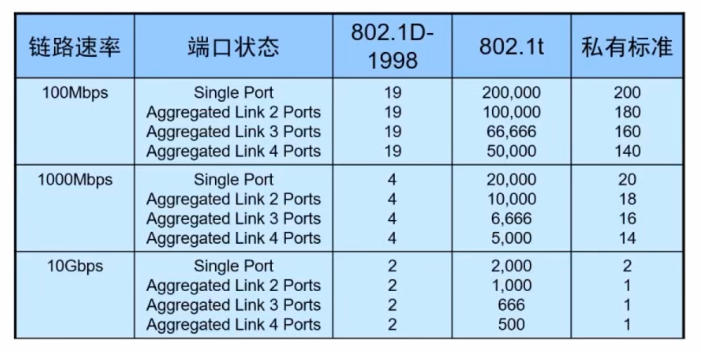

常用链路标准开销（802.1D-1998）

10Mbps 以太网：100
100Mbps 快速以太网：19
1000Mbps 千兆以太网：4
10Gbps 万兆以太网：2

累计开销计算方式

一台交换机到达根桥的总路径开销 = 途经所有出接口链路开销之和。

开销实际应用

选举根端口：优先选择累计开销最小端口
选举指定端口：网段两端设备对比根桥总开销，开销小一端胜出
整体拓扑：全网自动按照低开销路径规划流量，实现二层最优转发

实际部署注意事项
标准一致性

网络中所有交换机必须使用相同的开销计算标准，标准不一致会导致路径选择错误（例如同一链路一端按标准算出开销为21，另一端按私有标准算出为10，造成拓扑混乱）。

H3C默认设置

H3C设备默认使用私有标准，典型值如下：

千兆单端口：20

千兆双端口聚合：18

千兆三端口聚合：16

千兆四端口聚合：14

万兆端口：2

部署建议

实施STP前，统一确认所有设备的开销标准配置，避免混合标准组网

聚合链路需特殊规划，其开销值会随聚合端口数变化，需提前核算并统一配置

2.4 STP BPDU 报文详解

BPDU 定义

BPDU（Bridge Protocol Data Unit，桥协议数据单元）是 STP 协议的核心报文，交换机之间依靠它交换拓扑信息，完成根桥选举、端口角色计算和无环拓扑维护。

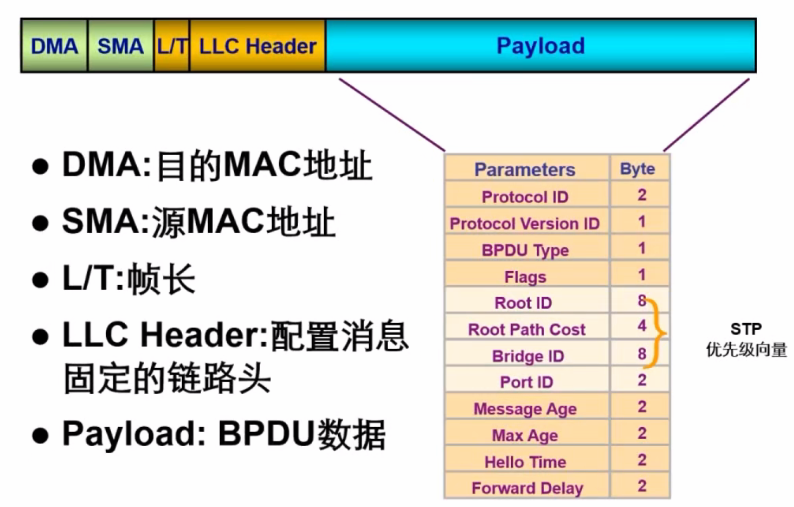

BPDU 报文整体结构

以太网帧头部分
- DMA（目的MAC地址） ：固定为组播地址 01-80-C2-00-00-00，所有支持STP的设备都会监听
- SMA（源MAC地址）：发送BPDU的交换机端口MAC地址
- L/T（帧长/类型）：标识后续数据长度
- LLC Header：固定链路头，标识为STP协议数据

BPDU Payload核心字段

字段	长度（字节）	作用说明
Protocol ID	2	固定为0x0000，标识STP协议
Protocol Version ID	1	协议版本号，STP为0x00
BPDU Type	1	报文类型：配置BPDU/TCN BPDU
Flags	1	拓扑变更相关标记位
Root ID	8	根桥ID，全网统一标识根桥
Root Path Cost	4	发送设备到根桥的累计路径开销
Bridge ID	8	发送方自身的桥ID
Port ID	2	发送端口的优先级+端口号
Message Age	2	报文已存活时间
Max Age	2	BPDU超时时间，默认20s
Hello Time	2	BPDU发送间隔，默认2s
Forward Delay	2	端口状态切换延迟，默认15s

重点：STP 优先级向量（选举核心）
Root ID → Root Path Cost → Bridge ID → Port ID

这四个字段是端口角色选举的核心依据，交换机收到BPDU时，按这个顺序比较，数值越小优先级越高。

BPDU 两大类型

配置BPDU（Configuration BPDU）：根桥周期性发送，用于拓扑计算与维护
TCN BPDU（Topology Change Notification）：链路故障时发送，通知全网刷新MAC地址表

BPDU 转发规则

根桥设备：周期性主动发送配置BPDU
非根桥设备：仅中继转发更优的BPDU，不主动生成配置BPDU
收到更差的BPDU时，直接丢弃，不更新拓扑

三、STP 计算过程（结合拓扑实例详解）

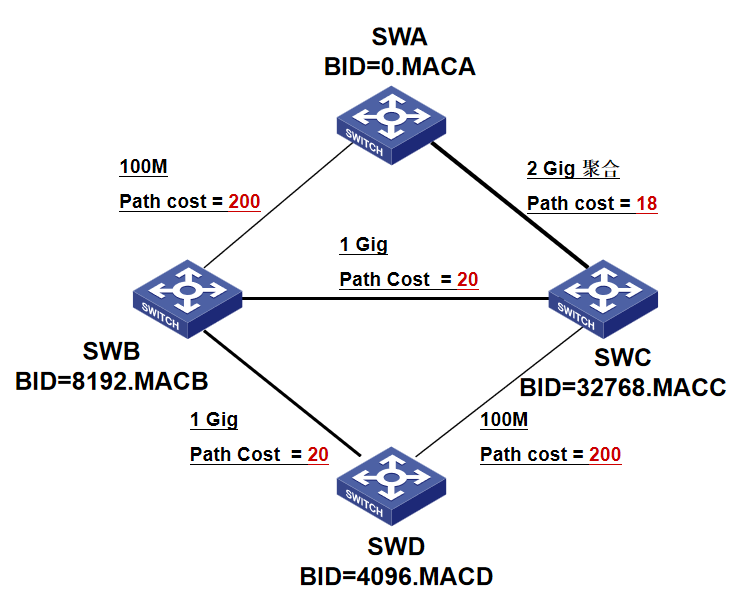

拓扑实例说明

bash 复制代码

- 交换机及BID：
  - SWA：BID=0.MACA
  - SWB：BID=8192.MACB
  - SWC：BID=32768.MACC
  - SWD：BID=4096.MACD
- 链路与路径开销：
  - SWA ↔ SWB：100M，Cost=200
  - SWA ↔ SWC：2G聚合，Cost=18
  - SWB ↔ SWC：1G，Cost=20
  - SWB ↔ SWD：1G，Cost=20
  - SWC ↔ SWD：100M，Cost=200

三、STP 整体计算过程

3.1 选举根桥

选举依据

依据桥ID(BID)判定，桥ID数值越小优先级越高，全网最终仅存在一台根桥。
桥ID由桥优先级+MAC地址组成，设备默认优先级为32768。

初始状态

所有交换机上电启动后，均默认将自身认定为根桥，主动向外发送携带自身桥ID的BPDU报文。

第一轮BPDU交互

SWA、SWB、SWC、SWD同时发送自身根桥宣告报文：

SWA：宣告根桥为自身，桥ID=0.MACA
SWB：宣告根桥为自身，桥ID=8192.MACB
SWC：宣告根桥为自身，桥ID=32768.MACC
SWD：宣告根桥为自身，桥ID=4096.MACD

首轮交互结果

SWA接收其余三台交换机BPDU，对比发现对方桥ID更大，直接丢弃报文，依旧认定自己为根桥

SWB、SWC直连SWA，收到SWA的BPDU后，确认SWA桥ID更优，立刻修改本地根桥信息

SWD仅能接收SWB、SWC未更新完成的报文，暂时无法获取最优根桥信息，仍判定自身为根桥

第二轮BPDU交互

根桥SWA持续周期性发送标准配置BPDU；已完成根桥判定的SWB、SWC，停止发送自主根桥报文，仅转发SWA下发的BPDU，向全网扩散根桥信息。

次轮交互结果

SWB向SWD转发报文，携带SWA根桥信息，附带路径开销200

SWC向SWD转发报文，携带SWA根桥信息，附带路径开销18

SWD成功接收最优根桥信息，正式确定全网根桥为SWA

收敛相关说明

BPDU默认发送间隔为2秒，网络层级越多，根桥信息传递耗时越长。日常组网中交换机串联层级建议控制在7层以内，层级过大会超出收敛时限，造成拓扑选举异常。

根桥确定完成后，仅根桥设备主动发送BPDU，其余设备只做转发中继。

3.2 选举根端口

选举优先级顺序

到达根桥累计路径开销最小
开销一致时，比对直连设备桥ID，数值更小优先
桥ID一致时，比对对端端口ID判定

规则说明

根端口仅存在于非根交换机，一台非根交换机有且仅有一个根端口，作为设备通往根桥的最优转发端口。

交换机	可选通行路径	累计路径开销	最终根端口
SWA	全网根桥	-	无根端口
SWB	直连SWA	200	后期更新变更
SWB	经由SWC抵达SWA	38	最终确定端口
SWC	直连SWA	18	直连根桥端口
SWD	经由SWB抵达SWA	220	淘汰路径
SWD	经由SWC抵达SWA	218	直连SWC端口

端口迭代变化

首次接收报文时，SWB优先选择直连SWA端口作为根端口；完成全网报文同步后，发现绕行SWC路径开销更低，自动切换根端口。

SWC、SWD路径开销差异明显，根端口选定后不再发生变更。

3.3 选举指定端口

选举优先级顺序

链路两端设备到达根桥累计开销更小一方胜出
开销相同对比设备桥ID
桥ID相同对比本地端口ID

规则说明

每一条物理互联链路中，有且只能选举出一个指定端口，负责本网段流量转发；根桥所有端口默认全部为指定端口。

互联链路	两端设备根路径开销	当选指定端口
SWA-SWB	0 / 38	SWA侧端口
SWA-SWC	0 / 18	SWA侧端口
SWB-SWC	38 / 18	SWC侧端口
SWB-SWD	38 / 218	SWB侧端口
SWC-SWD	18 / 218	SWC侧端口

3.4 阻塞冗余端口

判定原则

全网所有交换端口，除去已经成功选举的根端口 与指定端口，剩余全部端口统一设置为阻塞端口。

阻塞端口工作状态

日常稳定运行期间，仅监听接收BPDU协议报文，彻底拦截用户业务数据转发，从逻辑层面切断二层网络环路，杜绝广播风暴、MAC地址表震荡等故障。

链路备份作用

阻塞端口长期处于休眠备用状态，一旦主转发链路出现断开、设备宕机等故障，STP可快速解除端口阻塞状态，自动切换业务流量，实现网络链路自愈。

3.5 交换机接收低优先级配置BPDU处理规则

报文判定区分

交换机日常运行中会持续接收各类配置BPDU，自动区分报文优先级，执行不同处理逻辑。

接收更优（高优先级）BPDU处理

即时响应机制
收到优先级更高、参数更优的BPDU报文后，设备不会等待计时器到期，立刻触发全网生成树重新运算。
全网状态刷新
重新开展根桥确认、根端口、指定端口全流程选举，端口角色与转发状态同步变更，此过程易出现短暂流量断流、业务卡顿。
收敛等待
端口需经过监听、学习状态过渡，完成全网拓扑同步后方可恢复稳定转发。

接收**劣质（低优先级）**BPDU处理

设备直接丢弃该类报文，不更新本地拓扑信息，不改动现有端口角色与转发状态，维持当前生成树结构不变。

核心计时器 Hello Timer

默认周期为2秒，是根桥发送配置BPDU的固定时间间隔，同时作为全网拓扑状态检测的基准时长，快速感知链路断开、设备离线等网络变动。

拓扑稳定后运行特征

报文发送权限
网络拓扑完全收敛稳定后，仅根桥设备周期性主动发送BPDU，其余所有非根交换机仅负责转发传递，不再自主生成配置BPDU。
根桥端口固定特性
根桥设备不存在根端口，设备上所有物理端口全部默认为指定端口，永久处于转发相关状态，根桥端口永远不会被STP协议阻塞。

四、STP 临时环路问题

4.1 拓扑变化引发临时环路风险

同步初始化原理

STP 协议要求全网所有端口角色全部判定完毕后，才允许端口进入转发状态。若端口在拓扑选举未结束时提前转发数据，极易在冗余链路中形成临时二层环路，引发广播风暴。
阻塞端口核心作用

网络冗余端口必须提前完成阻塞判定，严格禁止未完成角色选举的端口直接转发业务数据，从时序上规避环路产生条件。

4.2 STP 初始化与角色确认规则

全局统一判定：单台设备即使已经确定自身根端口，也不能率先开启转发，必须等待全网所有交换机完成端口角色选举。
批量同步释放：所有合法转发端口统一同步放开转发权限，禁止逐个端口依次启用，保障全网拓扑状态完全一致。

4.3 端口状态转换延时设计

采用双重转发延迟机制保障拓扑稳定收敛

监听状态 Listening：默认延时15s
学习状态 Learning：默认延时15s
全程合计30s稳定过渡时间。

实际作用

学习状态并非仅用于学习MAC地址表，更多是作为生成树选举结果的二次校验与冗余保护。

4.4 延时机制与网络层级适配

计算公式：
最大层级数 = 总转发延迟 Hello发送间隔 = 30 2 = 15 \text{最大层级数} = \dfrac{\text{总转发延迟}}{\text{Hello发送间隔}} = \dfrac{30}{2} = \boldsymbol{15} 最大层级数=Hello发送间隔总转发延迟=230=15

30秒标准转发延迟，理论最多可支撑15层 串联二层网络架构。

日常企业、园区组网层级远达不到该极限，该延时设计可适配绝大多数实际组网场景。

4.5 STP 五大端口状态转换规则

Disabled → Blocking：端口手动启用，进入基础监听状态
Blocking → Listening：端口当选根端口/指定端口，进入拓扑计算状态
Listening → Learning：等待转发延迟超时自动跳转
Learning → Forwarding：延时结束，正式进入数据转发状态
反向阻塞逻辑：端口被判定为备用端口时，直接锁定在Blocking阻塞状态

五、STP 拓扑改变处理机制

5.1 故障切换整体时效

传统STP故障自愈切换耗时30~50秒，由故障检测与端口状态切换两部分构成。

故障检测：默认Max Age=20s，链路中断后等待BPDU超时判定故障
状态切换： F o r w a r d D e l a y = 15 s Forward\ Delay=15s Forward Delay=15s，监听15s+学习15s，合计 30 s 30s 30s

耗时项目	时长	作用说明
链路故障检测	20s	依靠超时机制识别链路失效
端口状态切换	30s	完成端口状态平稳过渡
整体切换时长	30~50s	完成拓扑重构与流量切换

5.2 MAC地址表学习实质

以往认为Learning状态仅用于学习MAC地址，实际转发状态下也可正常学习。15秒延时主要作为拓扑收敛兜底保护，并非单纯完成地址表录入。

5.3 上游路径感知问题

下游链路完成切换后，上游交换机无法主动感知拓扑变化，仍依据旧MAC地址表转发数据至失效链路，造成短时流量不通。

5.4 MAC地址表刷新方式

被动老化：默认300秒超时更新，无反向流量时最长等待5分钟
主动刷新：借助反向业务流量快速更新转发表项

5.5 TCN拓扑变更完整机制

处理目标

解决MAC地址表默认老化时间与生成树切换时间不一致的问题，加快网络收敛。

触发条件

链路故障（端口Down、BPDU超时）、新增链路接入等所有改变生成树最优路径的网络变动，均会触发TCN。

报文传递流程

故障节点发出TCN报文，逐跳向上传递至根桥；沿途交换机转发TCN同时，向下游回复携带TCA位的配置BPDU完成接收确认。

补充：TCA不属于独立报文，只是配置BPDU内标记位。

根桥统一处理

根桥收到TCN后，全网下发携带TC标记的配置BPDU，将全网交换机MAC地址表老化时间缩短为15秒，保证地址表更新快于拓扑切换速度。

三类报文分工

TCN：故障点向根桥上报拓扑异常
TCA：链路节点逐跳确认接收TCN
TC：根桥向全网下发拓扑变更通知

最终效果

把原本最长5分钟的网络自愈时间，压缩至50秒以内，大幅提升二层网络故障恢复效率。
