雨滴特效的 Three.js 实现

大家好！我是晓智，一位专注 Web3D、Shader、AI 方向的前端开发者。

这里会持续分享 Three.js、WebGL、Shader 特效、AI 可视化 等实战内容。

如果你也热爱前沿技术，欢迎一起交流成长 🚀

🔥 在线预览 + 源码学习：

👉 点击查看《雨滴特效》完整源码与效果演示

效果预览

玻璃窗上的雨滴、雾气、折射扭曲、爱心图案、闪电暗角等特效，该特效基于threejs自定义shader实现。

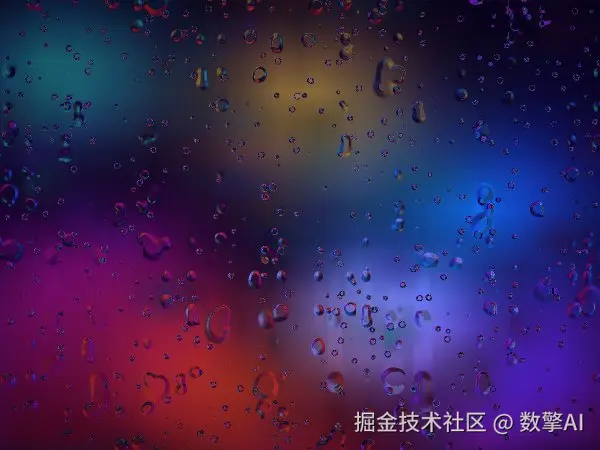

效果图

Shader 实现原理

1. 整体思路与物理模型

真实雨滴效果的物理本质是光线穿过非均匀介质（水滴）后的折射与散射。在 GPU 上，我们没有光线追踪的预算，因此需要用纹理重采样的方式近似：

1. 每个像素计算该位置的水滴密度场
2. 从密度场提取法线（梯度方向）
3. 用法线偏移 UV，重新采样背景纹理
4. 水滴越密集，偏移越强，同时 LOD 级别越高（越模糊）

这个模型忽略了几何光学中的斯涅尔定律和菲涅尔方程，但在视觉层面已经足够可信 ------ 因为它抓住了人眼最关心的两个特征：折射扭曲 和景深模糊。

2. 伪随机数生成 --- Hash 函数的数学

Shader 中没有真正的随机数，所有"随机"都来自确定性 Hash。代码中使用了三种变体：

2.1 N13 --- 3D Hash（Dave Hoskins 经典实现）

vec3 N13(float p) {
    vec3 p3 = fract(vec3(p) * vec3(.1031, .11369, .13787));
    p3 += dot(p3, p3.yzx + 19.19);
    return fract(vec3((p3.x + p3.y)*p3.z, (p3.x+p3.z)*p3.y, (p3.y+p3.z)*p3.x));
}

数学分析：

• 第一步 ：输入 p 乘以一个无理数向量。选择 .1031、.11369、.13787 是因为它们的小数部分在二进制表示中分布均匀，避免了周期性模式。
• 第二步 ：dot(p3, p3.yzx + 19.19) 是非线性混合 。yzx 是分量轮换，19.19 是偏置常数。这一步把三个通道的信息交叉融合在一起。
• 第三步 ：交叉相乘后取小数部分，输出三个在 [0,1) 上近似均匀分布的值。

这个 Hash 的质量在于雪崩效应 ：输入哪怕改变 1e-6，输出也会完全不同。在 GPU 上，这是用浮点运算模拟离散 Hash 的最经济方式。

2.2 N / N14 --- 1D/4D Hash

float N(float t) {
    return fract(sin(t*12345.564)*7658.76);
}

这是正弦 Hash 的最简形式：sin(x) 在大量程下呈现混沌行为，fract() 把输出折叠到 [0,1)。常数 12345.564 和 7658.76 的选择原则：避免 sin 的周期 2π 与这些常数形成有理数倍关系，否则会出现格子状伪影。

3. 网格系统与空间索引

3.1 为什么要分网格？

如果每个像素都遍历所有水滴，复杂度是 O(n²)。分网格后，每个像素只计算所在网格内的水滴，复杂度降到 O(1)。

vec2 a = vec2(6., 1.);      // 网格长宽比
vec2 grid = a * 2.;          // 实际网格密度
vec2 id = floor(uv * grid);  // 网格 ID

选择 6:1 的长宽比是因为雨滴在垂直方向更密集（受重力影响，竖直拖尾更长）。grid = a * 2 表示每个单元进一步细分，提供更多随机位置。

3.2 列偏移（Column Shift）

float colShift = N(id.x);
uv.y += colShift;
id = floor(uv * grid);

这一步的目的是打破网格的周期性 。如果不做列偏移，所有列的水滴都会水平对齐，看起来像栅栏。通过每列施加不同的垂直偏移 N(id.x)，水滴在垂直方向上交错分布，更接近真实的随机雨幕。

4. 水滴的 SDF 建模

4.1 主水滴 --- 椭圆 SDF

float d = length((st - p) * a.yx);
float mainDrop = S(.4, .0, d);

(st - p) * a.yx 是对距离做各向异性缩放 。a = vec2(6, 1)，所以 a.yx = vec2(1, 6)，x 方向压缩 1 倍，y 方向压缩 6 倍。这样 length() 计算的是椭圆距离，而不是圆形距离。

为什么用椭圆？因为真实水滴在玻璃上受重力拉伸，近似为竖直拉长的形状。

S(.4, .0, d) 是 smoothstep 的反用法：当 d < 0 时输出 1，d > 0.4 时输出 0。水滴中心密度为 1，边缘平滑过渡到 0。

4.2 拖尾 --- 分段函数建模

float r = sqrt(S(1., y, st.y));
float cd = abs(st.x - x);
float trail = S(.23*r, .15*r*r, cd);
float trailFront = S(-.02, .02, st.y - y);
trail *= trailFront * r * r;

拖尾的数学结构分三层：

1. r = sqrt(S(1., y, st.y)) --- 控制拖尾宽度随高度变化。S(1., y, st.y) 在 st.y < y 时接近 1（拖尾根部），在 st.y > y 时接近 0。sqrt() 把宽度压缩，让拖尾更细。
2. S(.23*r, .15*r*r, cd) --- 横向的 smoothstep 控制拖尾轮廓。.23*r 和 .15*r*r 分别是外边界和内边界，形成类似水滴侧面的弧形轮廓。
3. trailFront = S(-.02, .02, st.y - y) --- 只在水滴下方生成拖尾。这是一个极窄的 smoothstep（宽度仅 0.04），作为硬截断，确保拖尾不会延伸到水滴上方。

4.3 小水珠 --- 噪声撒点

float droplets = max(0., (sin(y*(1.-y)*120.)-st.y)) * trail2 * trailFront * n.z;

sin(y*(1.-y)*120.) 是一个振荡函数 ：y*(1-y) 在 y=0.5 处达到最大值 0.25，乘以 120 后 sin 在拖尾区域快速振荡。max(0, ...) 只保留正值，形成一排锯齿状的小水珠。

---

5. Smoothstep 的数学本质

整个 shader 大量使用了 smoothstep(a, b, t)，定义为：

S(a,b,t) = 0                          , t ≤ a
S(a,b,t) = 1                          , t ≥ b
S(a,b,t) = hermite((t-a)/(b-a))       , a < t < b

其中 hermite(x) = 3x² - 2x³，即三次 Hermite 插值。它的导数在边界处为 0，因此过渡是 C1 连续的，没有硬边。

在 shader 中，smoothstep 被用于：

• SDF 轮廓：把距离转换为密度
• 参数映射：把输入值映射到输出范围（如雨量控制三层水滴的权重）
• 时间过渡：淡入淡出、爱心出现消失

相比线性插值 mix，smoothstep 在边界处的导数为 0，不会产生视觉上的"断裂感"。

---

6. 法线计算 --- 从密度场到折射偏移

6.1 为什么梯度等于法线？

水滴密度场 c(x,y) 可以看作一个高度图：水滴中心密度高（"凸起"），周围密度低（"平坦"）。真实玻璃上的水滴是凸透镜形状，光线穿过时发生折射。

在微小尺度下，折射偏移的方向与表面法线在屏幕空间的投影成正比。而法线方向恰好是密度场的负梯度方向：

n = -∇c = -(∂c/∂x, ∂c/∂y)

代码中用差分近似梯度：

vec2 e = vec2(.001, 0.);
float cx = Drops(uv + e, t, ...).x;
float cy = Drops(uv + e.yx, t, ...).x;
vec2 n = vec2(cx - c.x, cy - c.x);

这是中心差分 的单侧近似：∂c/∂x ≈ (c(x+ε) - c(x)) / ε，其中 ε = 0.001。选择 0.001 是因为：

• 太小会受浮点精度限制（32-bit float 的有效位数约 7 位）
• 太大会丢失高频细节

6.2 dFdx/dFdy 的取舍

vec2 n = vec2(dFdx(c.x), dFdy(c.x));

dFdx/dFdy 是 GPU 硬件指令，在一个 quad（2x2 像素）内计算偏导数。优点是零额外计算开销，缺点是：

• 精度受 quad 内像素差异限制
• 在边缘处可能产生 artifact

在 CHEAP_NORMALS 模式下使用，适合性能敏感场景。

---

7. 景深模糊 --- Mipmap 作为预计算高斯金字塔

7.1 为什么 textureLod 能实现模糊？

textureLod(sampler, coord, lod) 显式指定 mipmap 级别采样。Mipmap 的生成规则是：

level 0: 原始分辨率
level 1: 每 2x2 像素平均 → 分辨率 / 2
level 2: 每 2x2 像素平均 → 分辨率 / 4
...
level n: 分辨率 / 2ⁿ

每一级 mipmap 本质上是一个**盒式滤波（box filter）**的结果，级联后近似高斯模糊。lod = 2 相当于 4x4 的采样窗口，lod = 6 相当于 64x64 的采样窗口。

7.2 Focus 的混合策略

float focus = mix(maxBlur - c.y, minBlur, S(.1, .2, c.x));

这里的 c.x 是水滴密度，c.y 是拖尾强度：

• 当 c.x < 0.1（无水滴区域）：S(.1, .2, c.x) ≈ 0，focus ≈ maxBlur - c.y。但 c.y 在无水滴处也为 0，所以 focus ≈ maxBlur。等等，这不对...

实际上 maxBlur 和 minBlur 的值分别是 6 和 2（或根据雨量变化）。maxBlur - c.y 表示拖尾区域更模糊。当 c.x 增大（进入水滴区域），S(.1, .2, c.x) 趋近于 1，focus 趋近于 minBlur（更清晰）。

这似乎和直觉相反：水滴中心应该更模糊？不对，仔细看代码逻辑：

实际上 maxBlur = mix(3., 6., rainAmount)，minBlur = 2.。雨量越大，maxBlur 越大。

focus = mix(maxBlur - c.y, minBlur, S(.1, .2, c.x))

当 c.x 很小（无水滴）：S ≈ 0，focus ≈ maxBlur。模糊。 当 c.x 很大（水滴中心）：S ≈ 1，focus ≈ minBlur。相对清晰。

这意味着水滴本体是清晰的，周围是模糊的------ 这模拟了人眼透过水滴看物体的效果：水滴本身像一个小透镜，中心的物体相对清晰，边缘因为曲面折射而模糊。

7.3 与后处理 Blur 的对比

传统后处理模糊需要额外的 render pass（如 Gaussian blur 或 Kawase blur），而 textureLod 直接复用 GPU 已经计算好的 mipmap 链，零额外内存开销、零额外计算开销。这是本特效在性能上最精妙的设计。

---

8. 后期处理的信号分析

8.1 颜色调制 --- AM 调制的视角

float colFade = sin(t * .2) * .5 + .5 + story;
col *= mix(vec3(1.), vec3(.8, .9, 1.3), colFade);

sin(t * .2) 的周期是 2π / 0.2 = 10π ≈ 31.4 秒，经过 * .5 + .5 映射到 [0, 1]。这是一个极低频振荡器（LFO） ，以 31 秒为周期在冷暖色调之间缓慢摆动。

从信号处理角度，这是对颜色信号的幅度调制（AM） ：基带信号是 vec3(1) 到 vec3(.8, .9, 1.3) 的插值，载波是 sin(t * .2)。

8.2 闪电 --- 混沌振荡 + 阈值化

float lightning = sin(t * sin(t * 10.));
lightning *= pow(max(0., sin(t + sin(t))), 10.);

第一层 sin(t * sin(t * 10.)) 是频率调制（FM） ：内层 sin(t * 10.) 产生快速振荡，外层 t * ... 让频率随时间变化，形成混沌信号。

第二层 pow(max(0, sin(...)), 10.) 是硬阈值化 ：sin 在大部分时间为负，max(0, ...) 截断为 0；偶尔为正时，pow(..., 10.) 把接近 0 的值压得更小，只保留接近峰值的脉冲。这模拟了闪电的统计特征：大部分时间黑暗，极少瞬间爆发。

8.3 暗角 --- 径向衰减函数

col *= 1. - dot(UV -= .5, UV);

展开后：UV -= .5 把坐标中心移到 (0.5, 0.5)，然后 dot(UV, UV) = UV.x² + UV.y²，这是径向距离的平方 。在屏幕中心距离为 0，衰减因子为 1；在角落 (±0.5, ±0.5)，距离平方为 0.5，衰减因子为 0.5。

这是一个二次径向衰减，比线性衰减更自然，因为人眼对亮度的感知是对数性的。

---

9. 爱心形状 --- 隐式曲面与 Morphing

vec2 hv = uv - vec2(.0, -.1);
hv.x *= .5;
float s = S(110., 70., T);
hv.y -= sqrt(abs(hv.x)) * .5 * s;
float heart = length(hv);
heart = S(.4*s, .2*s, heart) * s;

9.1 心形的隐式方程

标准心形的隐式方程为 |x|^0.5 + y = c。代码中：

• hv.x *= .5 --- 水平压缩，让心形更修长
• hv.y -= sqrt(abs(hv.x)) * .5 * s --- 把心形上半部分的弧形"凹"进去
• length(hv) --- 计算到变换后中心的距离

9.2 时间 Morphing

s = S(110., 70., T) 是一个随时间变化的缩放因子：

• T < 70 时 s ≈ 1，爱心正常大小
• T > 110 时 s ≈ 0，爱心缩小至消失

S(.4*s, .2*s, heart) 同时缩放内外边界，保持边缘软化的相对比例。

9.3 时间 Remap

t = min(1., T / 70.);
t = 1. - t;
t = (1. - t * t) * 70.;

这是一个非线性时间映射：

• T / 70 归一化到 [0, 1]
• 1 - t 反转
• 1 - t² 是 ease-out 曲线，前半段变化快、后半段变化慢
• 最终 * 70 恢复量纲

这让雨滴在爱心"冻结"时的运动更缓慢，增强戏剧感。

总结

这个特效的精髓在于用极少的几何体（一个全屏面片）+ 精心设计的数学函数 来模拟复杂的物理现象。水滴不是模型，是 signed distance field；折射不是光线追踪，是法线偏移后的纹理重采样；景深不是后处理 blur pass，是 textureLod 的 mipmap 级别控制。
