一张 HTML 走天下：CAD-Viewer 首创的「离线 CAD 看图」

不把源图纸交给对方，不绑云端账号，不装 AutoCAD ------ 一个浏览器、一个文件，照样能缩放、切图层、量距离。

写在前面

传统分享 CAD 图纸有两个选择：直接发 DWG/DXF 文件，安全性堪忧；或者转 PDF，看着方便但几乎不能动手操作。这个"单文件离线全功能 HTML 查看器"就是个折中又聪明的办法------既安全又好用，还能保持 CAD 的大部分操作体验。

核心妙处很简单：把图纸数据和浏览器运行的工具全打包在一个 HTML 文件里，收件人无需安装 AutoCAD，也不用联网。你发出去的文件就像装了隐形盾牌，数据安全牢靠，不怕外泄。更棒的是，用户还能平移、缩放、测量，甚至切换图层，就像在 AutoCAD 里探险一样，但不能修改原图，让设计者的成果稳如老狗。

这样一来，分享 CAD 图纸就像发一张"万能浏览卡"：谁收到都能看、测量、讨论，但绝对不能乱改。对于跨团队、跨公司合作特别友好------安全、省心，还省去软件安装的麻烦。

总结一句话：这玩意儿让 CAD 图纸既"安全护身"，又"随手可玩"，让你在不丢灵魂（和版权）的情况下，轻松分享、讨论和展示设计成果。

Demo ：mlightcad.github.io/cad-viewer/...

1. 背景：交图纸的「第四种打开方式」

做项目的人几乎都经历过这一幕：图要给对方看，方式却总在 泄密、难用、离不开网 之间三选一。

1.1 三条老路，三条老坑

你怎么交	对方得到的	真实体验
直接发 DXF / DWG	完整图纸数据	对方能打开、能改、能拷 ------ 图层、块、属性、你没画出来的东西也可能都在里面。保密是最大雷区。往往还得装一套 CAD。
导出 PDF	一张「死」图	发邮件、打印都省心，但 CAD 的灵魂没了：不好按图层开关、不好缩到某一类对象、量尺寸也别扭。适合「看一眼」，不适合「对着图干活」。
云端看图 / 分享链接	浏览器里的在线预览	图纸上了别人的服务器 ------ 合规、审计、客户保密协议先过一遍脑。对方还得一直联网；工地地下室、飞机上、客户内网隔离？链接还可能过期。

1.2 第四条路：一个 HTML，自带「迷你 CAD 看图」

导出 HTML 是 cad-viewer 非常 unique 的招牌能力（业内少见，我们认真做的那种）：

不给源文件 ：HTML 里只有 显示用几何快照（顶点、颜色、图层表），不是 DWG/DXF，对方没法还原成可编辑源图，泄露面小一大截。
不像 PDF 那么「呆」 ：离线就能 范围缩放、拖拽平移、图层显隐、缩放到图层、两点测距，中英文界面还能切 ------ 真·看图工作流。
不绑云端 ：生成 单个 .html ，脚本内联进去，U 盘、file://、内网静态页都能开，断网照样用。
交付极简 ：微信、邮件、网盘丢一个文件；对方只要有现代浏览器，零安装、零注册。

一句话定位：在「保密、离线、好用」三角里找平衡点 ------ 不是替代 AutoCAD，而是「把该看的图，安全、体面地送到对方屏幕上」。

下面开始拆引擎盖：这套东西在代码里长什么样。

2. 设计目标与边界

2.1 我们想要什么

目标	人话版
离线单文件	一个 `.html` 搞定，不依赖后端，也不再把 DWG/DXF 塞进去
体积可控	只带「画出来长什么样」的批数据，不带整库实体
两趟班车	导出在完整 Viewer 里干；查看在轻量 Runtime 里干，各干各的
好维护	类型、编解码、收集、打包、UI 分文件；公开 API 统一 `AcEx` 前缀

2.2 我们刻意不做什么

不在 HTML 里复活可编辑的 AcDb 实体
不让离线页再去解析 DXF/DWG
不指望它替代完整 Viewer 的 Ribbon、命令行、属性面板

2.3 两趟班车：导出 vs 查看

flowchart LR subgraph export["🚌 班车 A：导出（完整应用）"] DWG["DWG/DXF + AcDb"] Scene["AcTrScene / Three.js"] Snap["AcExSnapshotV1"] HTML["*.html"] DWG --> Scene Scene --> Snap Snap --> HTML end subgraph view["🚌 班车 B：查看（离线 HTML）"] HTML2["*.html"] Runtime["AcExHtmlViewer IIFE"] WebGL["WebGL 渲染"] HTML2 --> Runtime Runtime --> WebGL end HTML -.->|同一个文件| HTML2

班车 A ：在 cad-viewer / cad-simple-viewer 里打开图，跑 chtml，把当前场景收成快照，再打包进 HTML。
班车 B：对方双击 HTML，内联脚本解压快照、搭 Three.js 场景，开始缩放图层量距离。

3. 在 CAD-Viewer 里导出

如果你已经用上了 @mlightcad/cad-viewer 模块，按这个来：

3.1 三步走，不用献祭

先把图打开 ------ DWG/DXF 随便，等线都画出来、别还一片黑。
喊导出 ------ 任选其一：
- Ribbon / 主菜单里找 Export HTML （源码在 MlRibbonCommands.vue、MlMainMenu.vue，迷路别找我）。
- 命令行敲 chtml（跟 sendStringToExecute('chtml') 是一回事，键盘党友好）。
等转圈结束 ------ 浏览器会下载 xxx.html。名字多半跟图纸走，扩展名铁定是 .html，不会突然变成 .exe（那就离谱了）。

3.2 导出前默念三句

事项	人话
图得真打开	导出的是屏幕上已经画出来的，不是「我猜你 C 盘有个文件」
图层别装死	冻住/关掉的层，快照里就当它们不存在
语言会打包	导出时 Viewer 啥语言，离线页默认就跟啥；想英文界面就先切英文
第一次集成	得把 `viewer-runtime.iife.js` 安顿到静态资源里，见 [第 6 章](#事项人话图得真打开导出的是屏幕上已经画出来的，不是「我猜你 C 盘有个文件」图层别装死冻住/关掉的层，快照里就当它们不存在语言会打包导出时 Viewer 啥语言，离线页默认就跟啥；想英文界面就先切英文第一次集成得把 viewer-runtime.iife.js 安顿到静态资源里，见第 6 章，否则导出会跟你抱怨找不到 runtime "#6-%E9%9B%86%E6%88%90%E5%88%B0%E8%87%AA%E5%B7%B1%E7%9A%84%E5%BA%94%E7%94%A8")，否则导出会跟你抱怨找不到 runtime

4. 用命令行导出 DXF / DWG

不爱点界面、偏爱黑框和光标闪烁？@mlightcad/cad-html-exporter-cli 奉陪 ------ 背后 Playwright 开着 Chromium 偷偷干和浏览器里一样的活，你只是看不见而已。

4.1 第一次：请浏览器吃个安装包

bash 复制代码

pnpm install
pnpm export:html:setup        # 装 Chromium，就一回，别跳过

4.2 根目录三条咒语（试用首选）

咒语	干啥
`pnpm export:html`	build CLI + 用样例 `minimal-line.dxf` 吐出 `tmp/minimal-line.html`
`pnpm export:html:run -- <输入> -o <输出>`	已 build 过？直接对你自己的图下手
`pnpm export:html:setup`	上面那条装浏览器，忘了就再来

摸鱼试用：

bash 复制代码

pnpm export:html
# 浏览器打开 tmp/minimal-line.html，跟同事吹「看，一条线也能离线」

对自己的图动刀：

bash 复制代码

pnpm export:html:run -- D:\drawings\plan.dwg -o D:\out\plan.html
pnpm export:html:run -- drawing.dxf -o drawing.html --locale zh --title "一层平面图"

4.3 在包目录里念咒

bash 复制代码

pnpm --filter @mlightcad/cad-html-exporter-cli build
pnpm exec cad-html-exporter path/to/file.dxf -o out/viewer.html

4.4 参数表（背不下来就翻）

参数	说明
`<input>`	必填，`.dxf` 或 `.dwg`，别的扩展名会被拒
`-o, --output`	输出路径；不写就「同名换 .html」，懒人友好
`--locale`	`en` / `zh` 等，嵌进离线页
`--title`	窗口标题 / 元数据，显得专业

4.5 命令行碎碎念

Node ≥ 20；第一次要联网（Chromium + 字体 CDN，和示例 Viewer 同款）。
export:html 会顺手 build；只跑 export:html:run 的话，记得先 build 过至少一次。
大图导出慢是正常的 ------ 别狂按 Ctrl+C，Chromium 也会委屈。

更啰嗦的见 packages/cad-html-exporter-cli/README.md。

5. 打开并使用导出的 HTML

5.1 怎么开

姿势	做法
本机土豪	双击，或拖进 Chrome / Edge / Firefox
服务器土豪	扔静态站，甩 URL
`file://`	行；浏览器偶尔唠叨两句安全提示，一般无视即可

不必装 CAD、不必装 Node、不必旁边再蹲一个 viewer-runtime.iife.js ------ 都焊在 HTML 里了。

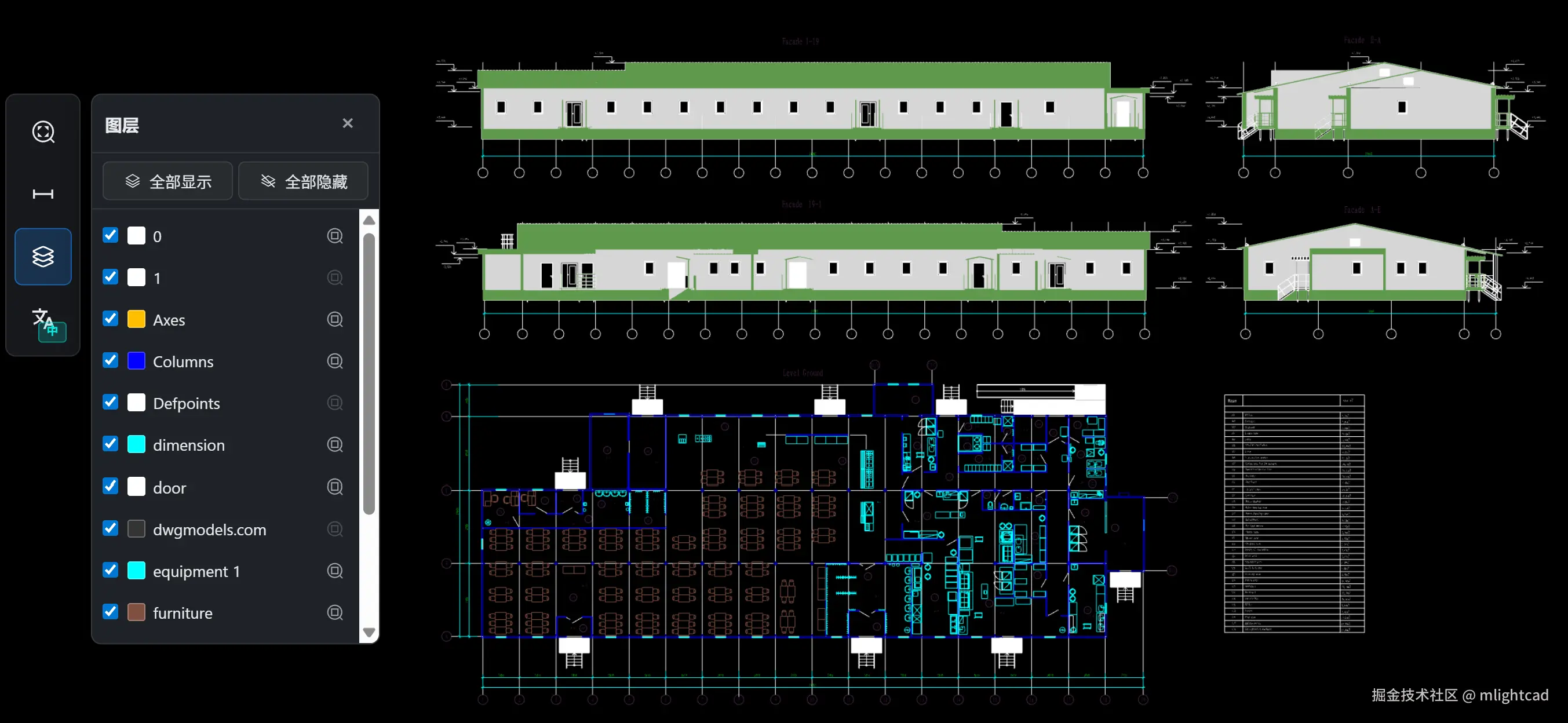

5.2 左边那一排按钮

按钮	干啥
范围缩放	一眼看全图，省得滚轮搓出火星
测距	点两下出距离；再点或换模式收工
图层	抽屉拉开，勾选人生
语言	中英切换，`localStorage` 帮你记

5.3 图层面板

勾选 = 显隐；「全显 / 全隐」拯救图层太多的绝望。
缩放到图层：只盯这一层；层里没东西？按钮会灰，不骗你点。
手机窄屏时抽屉会自觉靠边，尽量不挡你的图（旧 HTML 挡屏？重新导一版）。

5.4 测量

数字跟导出时图纸单位走。小数位怪怪的？回去在 导出前 把原图打开看清楚 ------ 别怪 HTML，它只是个诚实的显示器。导出为 HTML 后的页面中的测量功能还在进一步完善中，目前只支持距离测量。

6. 集成到自己的应用

要把「导出 HTML」塞进自家产品的前端同学，坐稳了。

6.1 你需要的

依赖：@mlightcad/cad-simple-viewer（里头已经勾着 @mlightcad/cad-html-exporter）。
用户命令：chtml（AcApExportHtmlCmd → AcApHtmlConvertor，名字拗口但好用）。

6.2 别忘了 Viewer Runtime（不然导出会哭）

导出时会去 fetch viewer-runtime.iife.js 全文，再焊进 HTML。默认找：

text 复制代码

./viewer-runtime.iife.js

MlCadViewer / AcApDocManager.createInstance 可改：

ts 复制代码

htmlViewerRuntimeUrl?: string | URL  // 比如 './assets/viewer-runtime.iife.js'

集成 checklist（打勾再上线，省得半夜被叫起来）：

pnpm --filter @mlightcad/cad-html-exporter build
把 packages/cad-html-exporter/dist/viewer-runtime.iife.js 拷到静态目录，路径和 htmlViewerRuntimeUrl 对得上。
开发/发布时这个 URL 真能访问（Vite 拷贝插件是你的好朋友）。
改了 exporter 或 Runtime？旧 HTML 不会自己进化，请让用户重新导。

抄作业：cad-simple-viewer-example / cad-viewer-example 的 vite.config.ts 里 vite-plugin-static-copy。

6.3 已有快照只想打包（大佬玩法）

手里已经有 AcExSnapshotV1？AcApHtmlConvertor.packSnapshot() 或裸调 packHtml(snapshot, { viewerRuntime })，跳过场景收集，直接装箱。

7. 常见问题

你看到的鬼样子	八成是	咋办
找不到 runtime	没 build 或路径飘了	build exporter；对 `htmlViewerRuntimeUrl`
工具栏只剩一行英文、图标蒸发	旧 HTML 或 i18n 把按钮文案「一锅端」了	重新导出；当前版已用 `data-i18n-text` 保命
打开白屏	快照烂了或 Runtime 没焊牢	F12 看控制台；HTML 里应有两坨大 `<script>`
`file://` 唠叨安全	浏览器的职业病	通常继续；确认是完整单文件
CLI 喊 Chromium	没装 Playwright 浏览器	`pnpm export:html:setup`
CLI「Failed to open」	坏文件、扩展名不对、worker 没 build	认准 `.dxf`/`.dwg`；先 build CLI
手机图层挡屏	上古 CSS	重新导出，新时代了
测量小数位离谱	原图单位/精度	导出前在 Viewer 里把图看明白

8. 原理与实现（开发者一章）

日常用法上面够了；下面给要拆发动机的人。一章讲完，不拆成九堂微课。

8.1 背景：交图的「第四条路」

老办法	槽点
直接发 DWG/DXF	泄密像开闸，对方还得装 CAD
PDF	好看难用，图层？测量？下次一定
云端链接	要网、要账号、合规邮件警告

HTML 导出：单文件、不带源格式、能切层能测距 ------ 在「保密、离线、好用」三角里找个能坐的位子。不是 AutoCAD 杀手，是「体面地把图送到对方屏幕上」。

9.2 设计边界

干：离线单文件、只带显示几何、导出/查看两班车、AcEx 前缀统一。
不干： HTML 里改实体、离线再解析 DXF/DWG、顶替完整 Viewer ------ 各玩各的赛道。

flowchart LR subgraph export["🚌 A 车：导出"] DWG["DWG/DXF"] Scene["场景"] Snap["快照"] HTML["*.html"] DWG --> Scene --> Snap --> HTML end subgraph view["🚌 B 车：查看"] HTML2["*.html"] RT["Runtime"] GL["WebGL"] HTML2 --> RT --> GL end HTML -.-> HTML2

9.3 包分工

包	干啥
`cad-html-exporter`	快照、压缩、抠几何、`packHtml`、壳、Runtime
`cad-simple-viewer`	`chtml`、Builder、Convertor
`cad-viewer`	Ribbon、`htmlViewerRuntimeUrl`
`cad-html-exporter-cli`	Node + Playwright 批处理
`three-renderer`	批对象类型，供收集器认亲

产物重点：dist/viewer-runtime.iife.js ------ 导出时要 fetch 来内联的那坨。

9.4 数据流（应用内）

sequenceDiagram participant U as 你 participant C as chtml participant V as Convertor participant B as Builder participant P as packHtml U->>C: 点！ C->>V: convert() V->>B: buildAsync B-->>V: 快照 V->>V: fetch runtime V->>P: 焊进 HTML V->>U: 下载，撒花

CLI：Playwright 打开 dist-runner → exportCadToHtml() → 同一套 Builder + packHtml → 写盘。

9.5 技术要点

快照 AcExSnapshotV1 ：meta、图层表、布局+批、当前布局 id。
塞进 HTML ：gzip + Base64 躺在 <script id="mlcad-snapshot">；内联 JS 前把 </script> 转义，不然 HTML 会提前「剧终」。
收集：DFS 场景树，揪 AcTrBatchedLine / AcTrBatchedMesh。
Runtime：解码 → i18n → WebGL → 按层 Group。
i18n 血泪史 ：别对装着按钮的爹节点 textContent = ...，用 data-i18n-text 那套，否则工具栏变单行公告栏。
