BP8522D 是晶丰明源推出的一款高集成度非隔离降压型恒压芯片，采用 SOP7 贴片封装，内置 550V 功率 MOSFET，主打"无 VCC 电容、极简外围"路线。它支持 5V 固定输出，最大输出电流 150mA，非常适合小家电辅助电源、智能照明、IoT 设备等低成本应用场景。
芯片概述
BP8522D 是一款非隔离降压（Buck）型 AC-DC 转换芯片，直接从高压母线取电，不需要外置 VCC 供电电容。芯片内部集成了 550V 耐压的功率 MOSFET、电流检测、PWM/PFM 控制逻辑、高压供电电路等，外围只需要几颗阻容元件就能工作。
它的设计思路很清晰：把传统降压方案中需要外置的 VCC 电容、启动电阻、供电绕组全部省掉，让 BOM 成本降到最低。同时通过 PWM/PFM 混合控制，在重载时保持高效率，轻载时自动降频降低损耗。
BP8522D 采用固定 5V 输出，通过 VFB 脚外接分压电阻可以微调输出电压，适应不同负载需求。

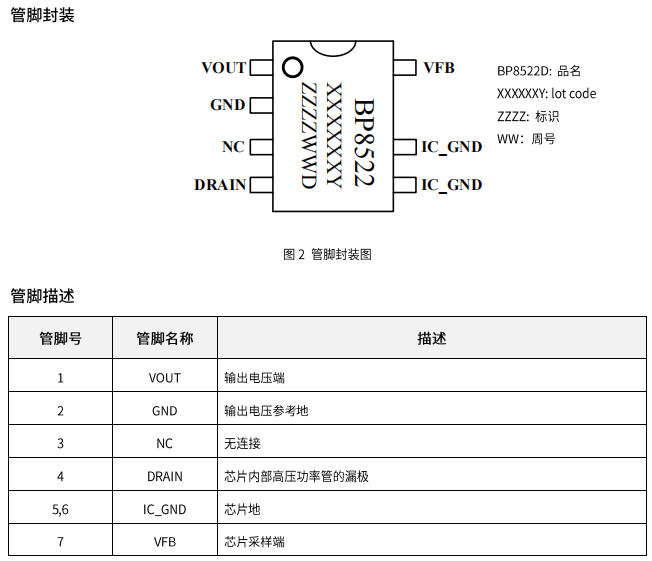

管脚封装与功能
BP8522D 采用 SOP7 封装，7 个引脚：
封装丝印： BP8522 XXXXXXY ZZZZWWWD（X 为批次码，Y 为年份，Z 为周号，W 为内部序号）
主要特点
内置 550V 功率 MOSFET：无需外置高压功率管，节省成本和空间
无 VCC 电容设计：内部高压供电，省去传统方案必需的 VCC 电容和启动电阻
高集成度：集成电流检测、PWM/PFM 控制、振荡器、频率抖动、保护电路等
固定 5V 输出：通过 VFB 脚可微调输出电压
PWM/PFM 混合控制：重载 PWM 高效率，轻载 PFM 低损耗
内置频率抖动：改善 EMI 性能，降低滤波成本
完善的保护功能：
OLP（过载保护）
SCP（短路保护）
OTP（过温保护）
LEB（前沿消隐，防止电流检测误触发）
SOP7 封装：体积小，适合紧凑型设计
外围极简：仅需几颗阻容元件

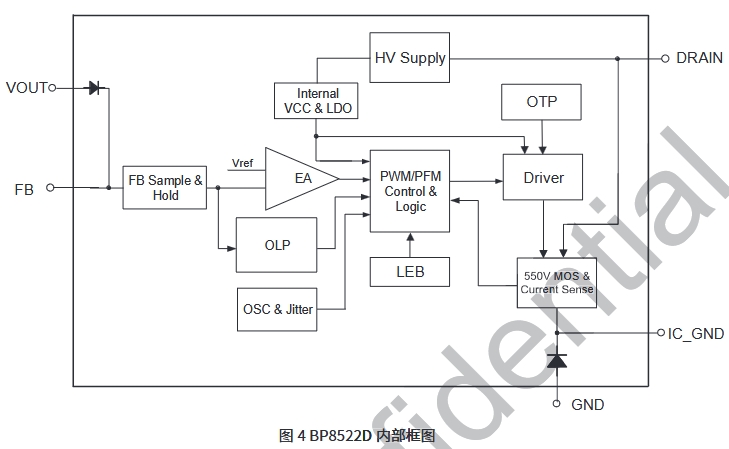

内部结构框图
芯片内部主要模块：
550V MOS & Current Sense：内置 550V 功率 MOSFET 和电流检测电路
LEB（前沿消隐）：防止开关瞬间电流尖峰误触发保护
PWM/PFM Control & Logic：PWM/PFM 混合控制逻辑
Driver：栅极驱动电路
OTP（过温保护）：芯片过温时自动关断
OSC & Jitter：振荡器和频率抖动，改善 EMI
HV Supply：高压供电电路，从 DRAIN 取电
Internal VCC & LDO：内部 VCC 稳压
FB Sample & Hold：反馈电压采样保持
Comp（比较器）：误差放大比较
Vref：基准电压源
OLP/SCP Protection：过载和短路保护

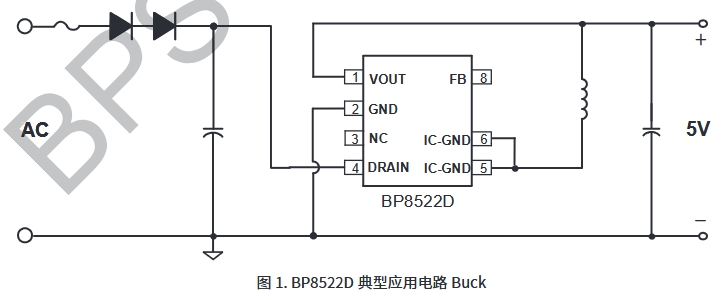

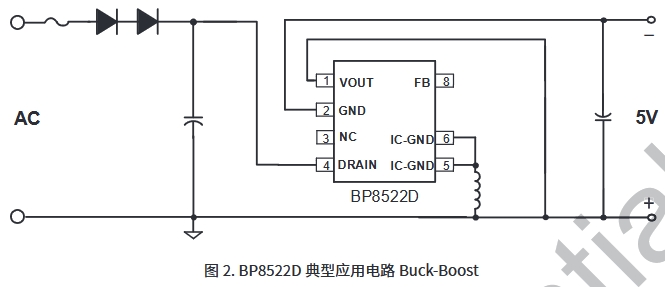

典型应用电路
BP8522D 的典型应用是非隔离降压型 AC-DC 电源，适用于小功率辅助供电。
电路组成：
输入端：AC 输入经整流桥整流、滤波电容滤波，得到高压直流
功率级：DRAIN（4 脚）连接电感一端，电感另一端接输出
输出端：VOUT（1 脚）连接输出滤波电容，提供 5V 输出
反馈网络：VFB（7 脚）通过电阻分压检测输出电压，稳定输出
GND（2、5、6 脚）：芯片地，连接输出地
工作原理简述：
启动阶段：上电后，内部高压供电电路从 DRAIN 取电，建立内部 VCC，芯片开始工作
PWM 模式：重载时，芯片以固定频率 PWM 工作，通过调节占空比稳定输出电压
PFM 模式：轻载时，自动切换到 PFM 模式，降低开关频率，减少开关损耗
恒压控制：VFB 脚采样输出电压，与内部基准比较，调节 PWM/PFM 占空比
保护机制：
输出过载时触发 OLP
输出短路时触发 SCP
芯片过温时触发 OTP
电流检测带 LEB，防止误触发
关键电气参数
| 参数 | 典型值 |
|---|---|
| 内置 MOSFET 耐压 | 550V |
| 输出电压 | 5V（固定） |
| 最大输出电流 | 150mA |
| 工作模式 | PWM/PFM |
| 频率抖动 | 内置，改善 EMI |
| 过温保护点 | OTP |
| 封装 | SOP7 |
应用场景
小家电辅助电源（电饭煲、电磁炉、电风扇等控制板供电）
智能照明驱动（LED 灯辅助电源）
IoT 设备（WiFi 模块、传感器节点供电）
智能插座/开关（继电器驱动、控制芯片供电）
白色家电待机电源
工业控制辅助电源
总结
BP8522D 是一款非常省心的非隔离降压电源芯片，核心特点是"无 VCC 电容+高集成度"。传统降压方案需要 VCC 供电电容、启动电阻、甚至辅助绕组，而 BP8522D 把这些全部集成到芯片内部，外围只需要电感、输入输出电容和反馈电阻，BOM 成本极低。
550V 的内置 MOSFET 让它可以直接接高压母线，不需要额外的功率管。PWM/PFM 混合控制兼顾了效率和轻载损耗，内置频率抖动降低了 EMI 滤波成本。完善的保护功能让产品更可靠，适合长期运行的家电和 IoT 设备。
